在嵌入式系統和智能設備領域，硬件級安全防護已成為產品核心競爭力。ARM TrustZone技術作為行業通用的硬件安全擴展方案，被廣泛應用于各類Cortex-A架構芯片。瑞芯微平臺的Trust固件正是基于這一技術構建的安全基石，承擔著電源管理、安全隔離、數據保護等關鍵職能。本文將從基礎原理、平臺實現到問題排查，全面解析瑞芯微Trust架構的核心知識。

一、ARM TrustZone技術基礎

TrustZone是ARM為Cortex-A系列處理器設計的系統級安全方案，從硬件層面將系統劃分為兩個完全隔離的執行環境，確保敏感數據和操作在安全環境中運行，免受非安全世界的攻擊。

1.1雙世界系統架構

整個系統被劃分為安全世界和非安全世界：

?安全世界：可訪問系統所有資源，運行敏感代碼和數據

?非安全世界：僅能訪問非安全資源，無法直接訪問安全世界的內存、外設和寄存器

?世界切換：通過ARM的SMC（Secure Monitor Call）硬件指令觸發，由Secure Monitor代碼完成身份切換，這一過程完全由硬件保證安全性

目前主流的開源實現包括ARM Trusted Firmware（ATF）和OP-TEE OS，二者可配合使用或單獨部署。

1.2 CPU特權等級

從CPU執行權限角度，不同架構有不同的特權模式劃分：

?64位CPU：分為EL0（用戶態）、EL1（內核態）、EL2（虛擬化）、EL3（安全監控）四個等級，每個等級又分為安全和非安全模式

?32位CPU：分為Mon、Hyp、SVC、IRQ等8種模式，同樣支持安全/非安全區分

瑞芯微Trust固件本質上是**EL3（安全監控層）+安全EL1（可信操作系統）**的功能集合。

二、瑞芯微平臺Trust實現詳解

2.1實現機制

瑞芯微針對不同架構平臺采用了差異化的實現方案：

?64位SoC平臺：ARM Trusted Firmware（BL31）+ OP-TEE OS（BL32）組合

?32位SoC平臺：僅使用OP-TEE OS

2.2完整啟動流程

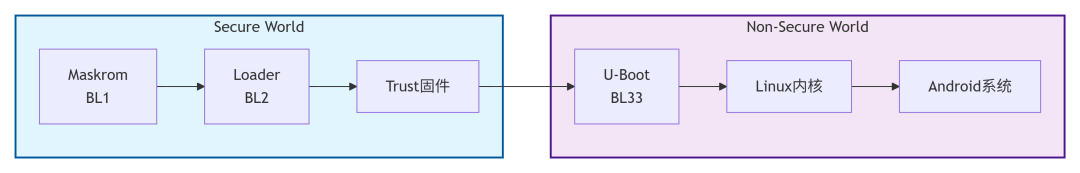

ARM標準啟動流程分為BL1-BL33五個階段，瑞芯微平臺對其進行了適配，各階段對應關系如下：

關鍵說明：

?Maskrom和Loader由瑞芯微自研實現，對應標準BL1和BL2階段

?Trust固件包含BL31（ATF）和BL32（OP-TEE OS）兩部分

?從U-Boot開始，系統進入非安全世界運行

2.3固件獲取與打包

目前對外僅提供二進制固件文件，不開放完整源碼：

?內置位置：U-Boot工程的./tools/rk_tools/bin/目錄下，按芯片系列分文件夾存放

?自動打包：編譯對應平臺U-Boot時，會自動將二進制文件打包生成trust.img

?獨立獲取：可通過rkbin倉庫下載所有平臺的Trust二進制文件

2.4 DTS設備樹使能配置

Trust功能需要在內核設備樹中進行相應配置，不同內核版本和架構的配置方式略有差異：

2.5運行內存與生命周期

?ATF運行內存：DRAM起始地址0M~2M空間，入口地址為0x10000（64KB）

?OP-TEE OS運行內存：DRAM起始地址132M~148M空間，入口地址為0x08400000（132MB）

?生命周期：Trust固件自上電初始化后，將永久常駐內存，直至系統關機

2.6核心功能

1.PSCI電源管理：通過SMC指令實現CPU上下電、系統休眠、復位、關機等操作，統一了內核電源管理接口

2.Secure Monitor：實現安全世界與非安全世界的切換，是TrustZone技術的核心

3.安全IP配置：完成AMBA總線、加密模塊、安全存儲等硬件IP的安全屬性配置

4.安全數據保護：為支付、DRM、企業服務等場景提供敏感數據的存儲和運算保護

三、Trust問題排查實戰

由于Trust固件僅提供二進制文件，普通開發者無法直接調試，因此掌握日志分析方法至關重要。

3.1日志格式識別

Trust固件的打印信息有明確的格式特征：

?ARM Trusted Firmware（BL31）：無時間戳，格式為INFO: 內容或NOTICE: 內容

?OP-TEE OS（BL32）：無時間戳，格式為INF [0x0] TEE-CORE: 內容

3.2固件版本號提取

從開機日志中可快速提取版本信息：

?ATF版本號：NOTICE: BL31: v1.3(debug):4c793da→版本號為4c793da

?OP-TEE版本號：INF [0x0] TEE-CORE337: Initializing (1.1.0-127-g27532f4#54...)→版本號為27532f4（忽略前綴g）

3.3 PANIC信息識別

當Trust固件發生嚴重錯誤時，會輸出PANIC信息：

?ATF PANIC：以Unhandled Exception in EL3開頭，隨后輸出所有寄存器值

?OP-TEE PANIC：以core data-abort at address開頭，包含寄存器值和錯誤位置，最后輸出PANIC: 錯誤函數

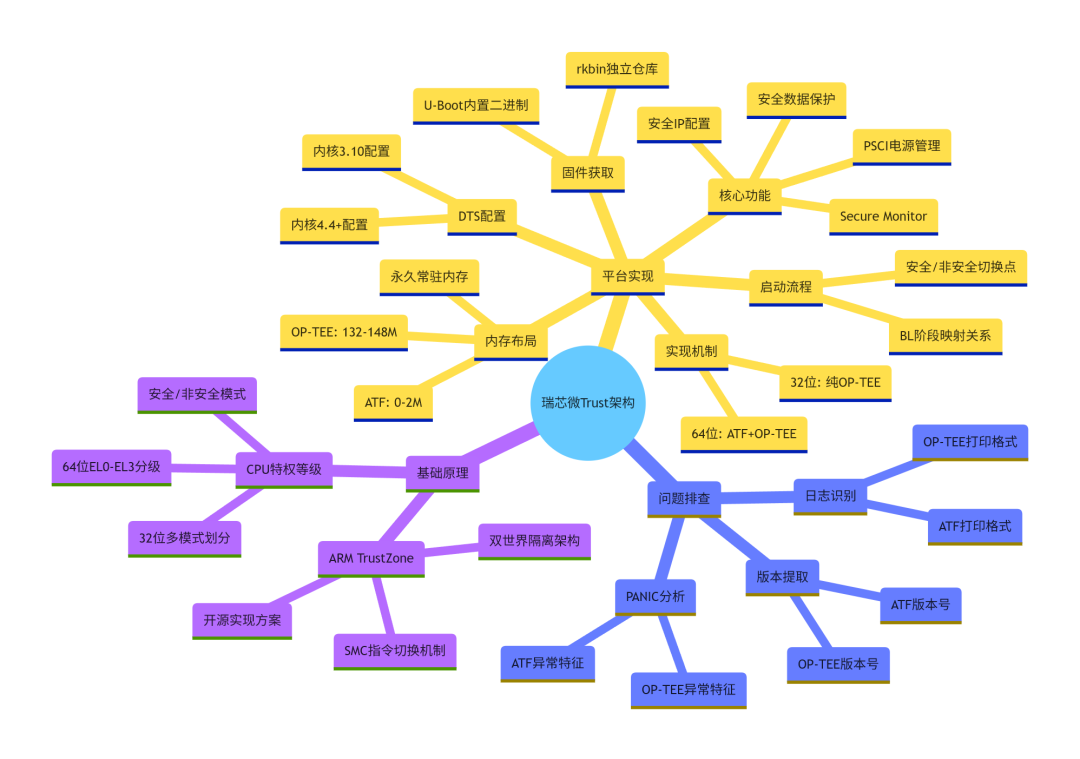

四、知識體系腦圖

總結

Trust固件是瑞芯微平臺安全體系的核心，雖然源碼未完全開放，但掌握其架構原理、啟動流程和日志分析方法，能夠幫助開發者快速定位和解決相關問題。在實際開發中，遇到Trust相關問題時，應優先收集完整的開機日志和PANIC信息，這是問題定位的關鍵依據。
