做硬件開發的工程師都有這樣的經歷：項目做到一半，供應鏈那邊傳來噩耗——進口的關鍵器件不是漲價了，就是缺貨了。最近這段時間，夏普的GP2Y0A21系列紅外測距模塊就讓不少開發者頭疼不已。代理商的答復永遠是那句"在協調資源"，而交期一拖就是三四個月起步。

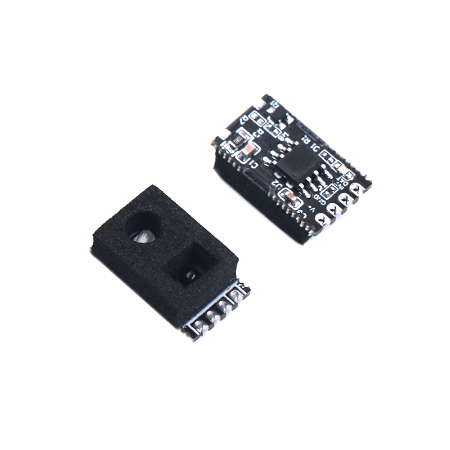

與其在一棵樹上吊死，不如看看國產替代方案是否已經成熟。今天要聊的WT4001A-C01，就是深圳唯創知音推出的一款紅外感應模塊。我在實際項目中測試了它一段時間，今天把數據攤開，和GP2Y0A21做一次面對面的對比。

先說結論

如果你的項目正在被夏普的交貨周期折磨，WT4001A-C01完全可以作為一個可靠的備選方案。它在通訊接口、功耗表現、距離可調性這幾個維度上甚至有自己的獨到之處。當然，某些特定場景下，GP2Y0A21的模擬輸出特性仍然不可替代，這一點我們后面會詳細說。

核心參數橫向?qū)Ρ?/h2>

我們?cè)谕粶y(cè)試環境下對兩款模塊進行了對比測試，測試板基于STM32F103，主頻72MHz，供電3.3V。測試場景模擬了典型的室內近距離檢測環境。

對比項目	WT4001A-C01	夏普GP2Y0A21	備注
檢測距離范圍	5-90cm可調	10-80cm固定	WT4001A支持距離學習功能
工作電壓	3.0V-5V	4.5V-5.5V	WT4001A低壓兼容性更好
平均工作電流	35μA	約33mA	GP2Y0A21為持續發射模式
待機功耗	16μA	不支持深度休眠	WT4001A可電池供電
通訊接口	UART+I/O雙模式	模擬電壓輸出	取決于系統架構選擇
輸出形式	數字信號/高低電平	模擬電壓(0.3-3.0V)	GP2Y0A21需ADC采集
距離可調性	支持通過指令學習	固定光學設計	WT4001A靈活性更強
響應時間	250ms/500ms/1s/2s可選	約38ms	GP2Y0A21響應更快
尺寸	緊湊小型模塊	略大	視具體封裝而定

從參數表來看，兩款模塊的定位差異非常明顯。GP2Y0A21走的是模擬路線，輸出連續的電壓信號，需要主控芯片通過ADC進行采集和轉換。而WT4001A-C01則是數字化的解決方案，直接輸出UART數據幀或高低電平信號，對主控的資源要求更低。

通訊接口：數字與模擬的路線之爭

GP2Y0A21的輸出是一個模擬電壓值，這個電壓與檢測距離呈非線性關系。說實話，這條曲線畫出來確實不太漂亮——近距離段電壓變化劇烈，遠距離段又趨于平緩。很多工程師在第一次調試時都會被這個非線性輸出折騰一番，需要自己查表或者做多點擬合。

WT4001A-C01的思路則完全不同。它把模擬量轉換這一步做到了模塊內部，外部直接拿到UART數據幀。拿到的數據已經是處理好的數值，不需要再做復雜的校準。這個設計對開發者來說友好很多。

來看看WT4001A-C01的UART數據幀格式。數據幀由起始碼、長度、命令碼、功能碼和校驗碼組成，通訊格式為9600波特率、8位數據、無校驗、1位停止位。

實際使用中，當有物體進入檢測范圍時，串口會主動上報007E06FF12B600CDEF這組數據，其中B6表示檢測到目標，00代表執行成功。無檢測狀態時則上報007E06FF12B601CEEF，B6后的01表示無目標。這種主動上報機制省去了主控輪詢的麻煩，系統設計可以更加高效。

I/O模式下的表現同樣實用。在默認配置下，有感應時INT腳輸出高電平，無感應時輸出低電平。如果你的系統不需要精確的距離數值，只需要一個"有沒有"的判斷，I/O模式直接接單片機的GPIO就夠了，連串口調試都省了。

功耗表現：電池供電的關鍵差異

這一項測試讓我對WT4001A-C01刮目相看。在3.3V供電、檢測距離70厘米、每秒檢測一次的條件下，模塊的平均工作電流只有35微安。待機模式下更是低至16微安——這個數字在紅外感應模塊領域相當亮眼。

相比之下，GP2Y0A21的工作電流在30毫安左右，是WT4001A的近千倍。這不是夸張，是實測數據。兩者的差距主要來自工作原理的不同。GP2Y0A21采用持續發射模式，紅外發射管一直工作。而WT4001A-C01可以通過指令設置響應速度，在不需要高頻檢測的場景下，發射管大部分時間處于休眠狀態，只有到達設定的響應間隔才工作一次。

對于要用電池供電的設備來說，這個功耗差異直接決定了方案是否可行。一個普通的AA堿性電池容量大約2000毫安時，用GP2Y0A21的話撐不過3天；而搭配WT4001A-C01，理論待機時間可以超過一年。這不是我算的，是硬件圈子里驗證過無數次的經驗值。

距離可調性：固定光學與軟件定義的差距

GP2Y0A21的檢測距離由光學系統固定，出廠是什么樣就是什么樣。如果你想改變檢測范圍，只能換型號。GP2Y0A21系列有不同的型號對應不同的距離段，短距離的有GP2Y0A21YK0F(10-80cm)，長距離的有GP2Y0A710K0F(100-550cm)，選型時要根據實際需求精確匹配。

WT4001A-C01則給了開發者更大的自由度。它內置了距離學習功能，可以通過兩種方式設定檢測閾值。第一種是I/O模式下的物理學習：DAT腳和GND腳短按后抬起，把目標物體放在期望的檢測位置，等待模塊自動校準。第二種是串口指令學習，發送00007E05FF12B1C7EF即可觸發學習流程。

學習成功后，模塊會以當前目標物的位置作為參考，調整內部算法參數。這意味著在實際應用中，如果發現檢測范圍偏大或偏小，不需要改硬件，只需要重新學習一次就好。對于需要現場調試的設備來說，這個功能非常實用。

場景適配性分析

說了這么多參數對比，具體到實際項目中該怎么選？我整理了幾個典型場景，供大家參考。

場景一：智能門鎖

門鎖可能是WT4001A-C01最對口的應用之一。門鎖對功耗敏感，要求電池能用半年以上；安裝空間有限，需要小體積模塊；檢測距離一般在50-80厘米左右，正好在WT4001A的范圍內。

用GP2Y0A21也不是不行，但功耗會是問題。我見過有工程師為了解決這個矛盾，給GP2Y0A21額外加了單片機控制供電，每次檢測前才上電，檢測完立刻關斷。這相當于自己實現了一套低功耗邏輯，增加了開發工作量，也帶來了可靠性隱患。

WT4001A-C01的低功耗是內置的，不需要外圍電路配合。模塊自己就能管理發射頻率，16微安的待機電流對于門鎖這類設備來說完全夠用。從這個角度看，WT4001A-C01為門鎖開發者省了不少心。

場景二：自動皂液器與感應設備

公共衛生間的自動皂液器、感應烘手機這類產品，人流量大、使用頻繁，對響應速度要求高。WT4001A-C01提供250毫秒的最快響應檔位，相比默認設置快了不少。但坦白說，這個響應速度相比GP2Y0A21的38毫秒還是慢了些。

不過在皂液器這個應用上，響應速度并不是唯一的考量因素。更重要的是檢測的穩定性和抗誤觸能力。公共衛生間環境復雜，有蒸汽、有水霧、有人來人往，模塊需要在這種環境下保持可靠的檢測。WT4001A-C01的數字化輸出和可調靈敏度在這方面有一定優勢。

場景三：模擬信號采集系統

這一條是GP2Y0A21的主場。有些老設備、系統是基于模擬信號設計的，主控芯片可能沒有UART接口，或者系統架構需要連續的距離數據流。這種情況下，GP2Y0A21的模擬電壓輸出反而是優勢。

拿到的電壓值雖然是非線性的，但勝在實時性強，沒有通訊延遲，每時每刻都能反映當前的檢測狀態。這種系統在某些工業控制場景下仍然有需求，不能簡單地說誰比誰好。

國產替代的供應鏈考量

說完技術層面的對比，不能不提供應鏈這個現實因素。

夏普的GP2Y0A21系列最近兩年供貨一直不穩定。全球半導體供應鏈緊張的那段時間，這款模塊的交期從常規的4-6周變成了3-4個月?，F(xiàn)在雖然有所緩解，但價格也漲了不少。終端產品定價如果跟著漲，消費者不買單；不漲的話利潤空間就被壓縮了。

WT4001A-C01作為國產方案，在供應鏈本土化方面有明顯優勢。深圳唯創知音的交貨周期穩定，備貨充足的情況下可以快速響應。對于量大的項目，議價空間也比較靈活。這兩年國產替代不是口號，是實實在在能夠在項目中落地的選擇。

當然，國產替代也面臨一些質疑。有些人擔心國產模塊的質量穩定性、技術支持能力、長期供貨保障。這些顧慮不無道理，但具體到唯創知音這家公司，在語音芯片和紅外感應領域已經做了二十多年，技術積累和供應鏈管理都有一定的基礎。具體到這款WT4001A-C01，從規格書來看版本已經到了V1.04，說明產品已經過了早期的迭代期，成熟度是可以的。

總結建議

對比做完，說幾點我的判斷。

如果你正在做一個新項目，需要低功耗、支持電池供電、接口要簡單，那么WT4001A-C01是更好的選擇。它的數字化輸出對嵌入式開發更友好，16微安的待機功耗在業內也是領先水平。

如果你手里的項目已經在用GP2Y0A21，方案成熟、供貨穩定，沒必要為了換而換。替代方案需要重新硬件設計、軟件適配、可靠性驗證，這些都是有成本的。

如果GP2Y0A21的供貨出了問題，急需找替代品，那么WT4001A-C01是值得考慮的對象。兩款模塊的檢測距離范圍接近，WT4001A的90厘米覆蓋GP2Y0A21的80厘米完全沒有問題。通訊接口需要做一些轉換，但這比重新設計整個檢測方案要省事得多。

最后提醒一點，在正式替代之前，建議先申請樣品進行實際測試。規格書上的參數是標稱值，實際性能會受應用環境、目標物體反射率、安裝角度等因素影響。自己測過了，心里才有底。
