什么是主動式紅外感應模塊？和被動式有什么區別？

很多工程師第一次接觸"主動式紅外"這個概念，是在選型的時候被代理商問到："你要主動的還是被動的？"當時一臉懵。這篇文章就是為這種情況寫的。

主動式紅外感應模塊的定義

主動式紅外感應模塊，是指模塊本身內置紅外發射源（通常是紅外LED發射管），主動向前方發射經過調制的紅外光束，同時通過內置的光電接收管檢測從目標物體表面反射回來的紅外光，再經過內部MCU對信號進行處理，最終判斷目標物體是否進入檢測范圍內。

簡單來說：自己發光、自己感知反射，這就是"主動"二字的來源。

整個系統的工作閉環是：發射紅外光 → 照射目標 → 目標反射 → 接收反射光 → MCU處理 → 輸出結果（電平或串口數據）。

這個原理在市面上大量的產品里都有體現，比如手機屏幕貼耳時自動熄屏用的接近傳感器、自動皂液器的感應頭、智能門鎖的人體接近檢測，背后用的基本都是主動式紅外方案。

被動式紅外（PIR）是怎么工作的？

理解"主動"，最快的方式是拿"被動"來對比。

被動式紅外傳感器（PIR，Passive Infrared Sensor）完全不發射任何信號。它的工作依賴于一個事實：任何有溫度的物體都會向外輻射紅外熱輻射，人體也不例外。PIR傳感器內部的熱釋電元件可以感知紅外輻射的變化——當一個有熱量的物體（比如走過來的人）進入探測區域，或者在區域內移動時，熱輻射的分布格局發生變化，PIR就能感知到這種變化并觸發。

PIR最典型的應用就是走廊里的聲控燈、安防報警的人體探測器。你經過的時候燈亮了，就是PIR感知到了你身體散發的熱輻射變化。

注意兩點：PIR對靜止不動的人體不敏感，因為沒有"變化"；PIR也不會主動發光，所以它在完全黑暗的環境下照樣能工作。

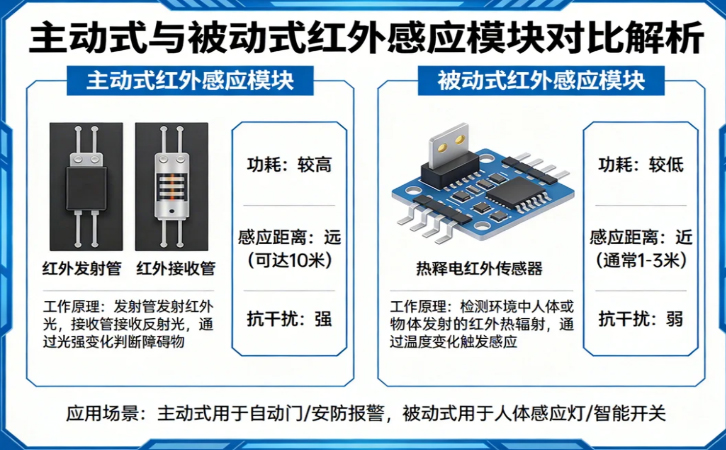

兩種方案的本質差異

選哪種，取決于你想檢測什么、在什么距離檢測。如果你需要在固定距離內判斷"有沒有物體"（不管是手、杯子還是墻壁），主動式紅外是對的選擇。如果你需要判斷"有沒有人在附近走動"，PIR更合適。

主動式紅外的兩個子類型

主動式紅外內部還有兩種常見的實現方式，工程師在選型時需要區分。

對射型：發射管和接收管分開安裝，面對面布置，中間形成一道紅外光幕。當目標物體穿過這道光幕時，接收端收到的光強下降，觸發報警。常用于門禁、傳送帶計數、防盜。

反射型（漫反射型）：發射管和接收管集成在同一個模塊里，朝向同一方向。發射的紅外光打到前方目標物體上，再反射回來被接收管接收。WT4001A-C01就是這一類，也是消費電子和智能家居領域用量最大的類型。

還有一種叫鏡面反射型，在特定位置安裝一塊反射鏡，利用鏡面反射來實現更穩定的檢測，多用于工業場合，消費電子用得不多，這里不展開講。

主動式紅外的工作距離是怎么來的？

這是很多工程師困惑的一個問題：為什么同是主動式紅外，有的模塊只能檢測10厘米，有的能到90厘米？

檢測距離主要由以下幾個因素決定：

發射功率：發射管的驅動電流越大，發射的紅外光越強，能打到更遠的地方。但功率大了功耗也上去了，這是個矛盾。

接收靈敏度：接收管對微弱反射光的感知能力，以及內部放大電路的增益，決定了在遠距離下還能不能"看到"反射信號。

調制頻率：主動式紅外通常不是發射連續光，而是發射調制過的脈沖光（比如特定頻率的方波），接收端做帶通濾波，只響應這個頻率的信號。這樣可以有效排除普通環境光（太陽光、日光燈等）的干擾。調制方案的設計水平直接影響抗干擾能力和有效工作距離。

內部算法：WT4001A-C01內置MCU，會對接收到的信號做多次采樣和統計分析，過濾掉偶發性的噪聲脈沖，只有穩定持續的反射信號才會觸發輸出。這個算法是廠家核心的Know-How之一。

目標物體的反射率：白色高反射率的物體（白墻、白紙）能讓模塊在最遠距離上檢測到；黑色低反射率的物體（深色布料）則會讓有效檢測距離明顯縮短。規格書里標注的90cm，是在特定反射率條件下測試的結果。

WT4001A-C01的主動式方案有哪些特點？

落回到具體產品，WT4001A-C01在主動式紅外的基礎上做了幾個工程師比較關心的增強：

間歇發射降功耗：不是一直持續發射，而是按照設定的響應速度（250ms、500ms、1s、2s四檔）做間歇工作。發射管不工作的時候，模塊進入低功耗等待狀態，這是16μA待機電流的根本來源。

距離學習：出廠默認檢測距離是70cm，但可以通過學習指令讓模塊重新校準。把目標物體放到你期望的檢測距離位置，觸發學習，模塊自動調整內部閾值，下次就以這個距離為基準進行檢測。這個功能對于需要批量部署且每個安裝位置略有不同的場景非常有價值。

雙接口輸出：I/O模式下，INT腳直接輸出高低電平，適合接GPIO；UART模式下，通過串口主動上報數據幀，適合需要更多信息或需要遠程監控的場景。

總結

主動式紅外感應模塊的核心邏輯就一句話：自己發射紅外光，檢測反射回來的信號，從而判斷前方是否有物體。這個原理簡單、可靠、成本低，在消費電子領域有大量成熟應用。

和被動式PIR相比，主動式更適合近距離的物體存在檢測，不依賴目標的熱輻射特征；代價是需要為發射端供電，功耗略高一些。但隨著像WT4001A-C01這類采用間歇工作機制的模塊出現，功耗已經不再是制約主動式紅外應用的主要瓶頸。
