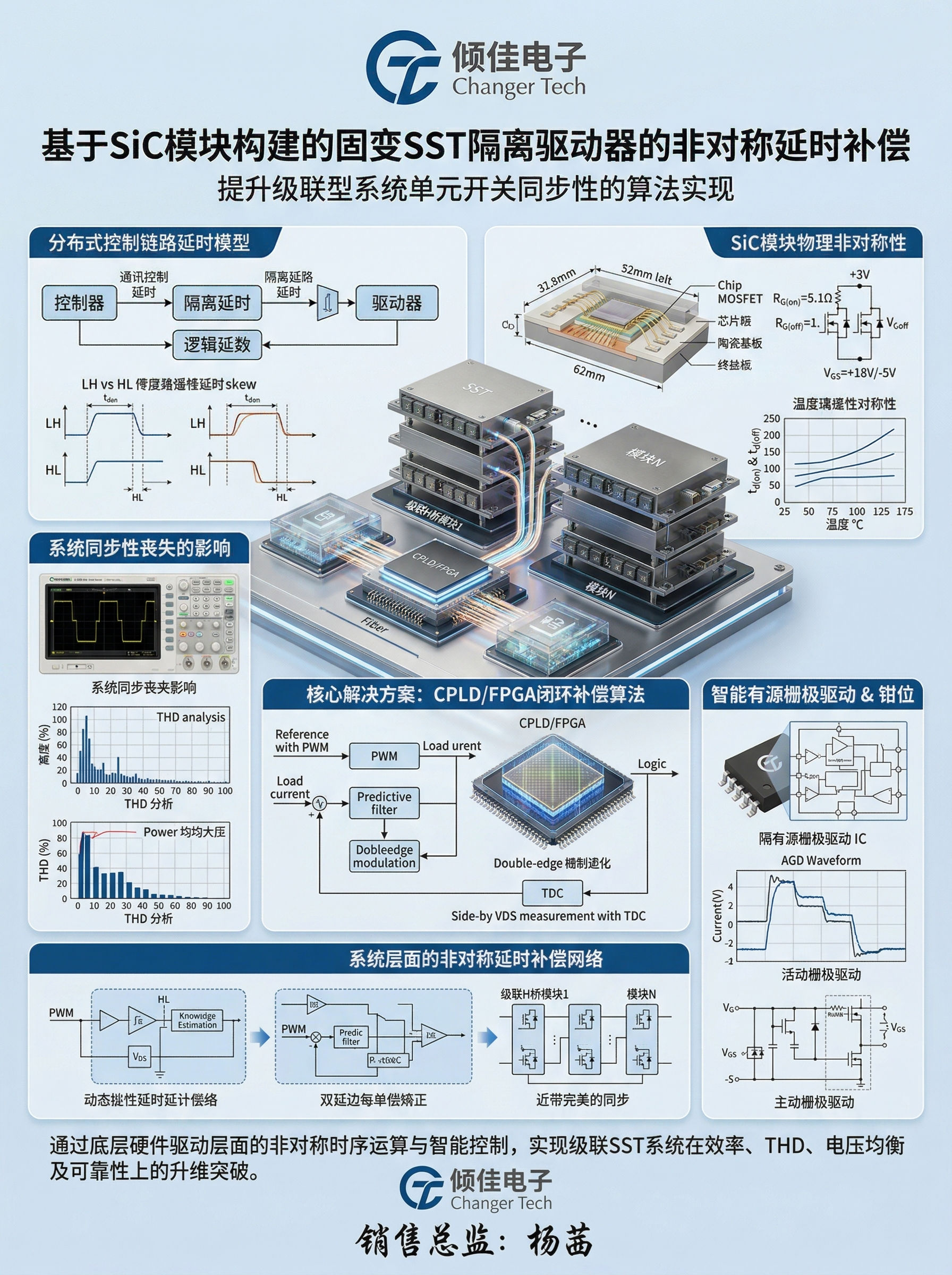

基于SiC模塊構建的固變SST隔離驅動器的非對稱延時補償：提升級聯型系統單元開關同步性的算法實現

固態變壓器級聯架構與開關同步性的理論基礎

在全球能源結構向可再生能源主導轉型的背景下，現代分布式電網對電能路由、雙向潮流控制以及高壓大功率變換提出了前所未有的要求。固態變壓器（Solid State Transformer, SST），亦被稱為電力電子變壓器（Power Electronic Transformer, PET），憑借其體積小、重量輕、支持交直流混合組網以及具備電能質量綜合治理能力的優勢，正逐步取代傳統基于電磁感應原理的工頻變壓器。在中高壓配電網的應用中，受限于單一功率半導體器件的耐壓極限，固變SST的高壓交流側通常采用級聯H橋（Cascaded H-Bridge, CHB）或模塊化多電平轉換器（Modular Multilevel Converter, MMC）拓撲。級聯H橋拓撲通過將多個較低耐壓等級的H橋功率單元在交流側串聯，能夠直接承受十千伏級別的電網電壓，同時在無須龐大的工頻變壓器和無源濾波器的前提下，輸出逼近完美正弦波的階梯電壓波形。

在級聯H橋系統的調制策略中，載波移相脈寬調制（Phase-Shifted Pulse Width Modulation, PS-PWM）和層疊移相調制是工業界公認的標準方案。PS-PWM通過為每個級聯單元分配具有固定相位差（例如，對于 N 個級聯單元，相鄰載波相移角度為 π/N 或 2π/N）的三角載波，使得各單元輸出的開關頻率諧波在總輸出電壓疊加時相互抵消。這種調制技術能夠在維持較低單個器件開關頻率的同時，實現系統等效開關頻率的成倍增加，從而極大程度地抑制了輸出電壓的總諧波畸變率（Total Harmonic Distortion, THD）。

然而，PS-PWM技術的諧波抵消機制建立在一個極其嚴苛的物理假設之上：即中央控制器生成的理想PWM數字信號，能夠以絕對同步、零畸變的狀態轉化為各個H橋功率器件漏源極（Drain-to-Source）之間的實際開關動作。在實際工程實現中，這一假設面臨著多維度的破壞。隨著碳化硅（SiC）寬禁帶半導體技術的引入，SiC MOSFET雖然提供了極低的開關損耗和極高的電壓變化率（dv/dt），但其在微觀物理層面的非對稱開關特性，結合分布式控制架構中隔離驅動器與光纖通信網絡引入的傳播延時差異，共同構成了一個復雜的非對稱時序網絡。這種非對稱延時與同步性喪失，不僅會導致固變SST輸出波形畸變，更會打破各級聯單元之間的有功功率平衡，引發致命的直流側電容電壓漂移與系統環流問題。因此，深度解析SiC模塊的非對稱延時物理機制，并設計基于底層硬件的數字補償算法，是實現高性能級聯型固變SST的關鍵核心。

SiC MOSFET 非對稱開關特性的物理機制與硬件表征

碳化硅MOSFET的開關過程，本質上是外部柵極驅動電路通過門極電阻對器件內部復雜的非線性寄生電容網絡（包括輸入電容 Ciss?、輸出電容 Coss? 和反向傳輸電容 Crss? 即米勒電容）進行充放電的過程。在追求高功率密度與高可靠性的固變SST應用中，工業界通常采用精心設計的非對稱硬件配置來驅動SiC MOSFET，這種設計雖然優化了器件的安全工作區（SOA）與熱耗散，卻在物理源頭上固化了開通與關斷過程的嚴重時間非對稱性。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

結電容充放電與柵極驅動的非對稱配置

為了在抑制電磁干擾（EMI）、控制高 dv/dt 引起的串擾（Crosstalk）以及降低開關損耗之間取得最佳平衡，SiC MOSFET的柵極驅動回路普遍采用非對稱的驅動電阻（RG(on)?=RG(off)?）與非對稱的偏置電壓。以基本半導體（BASIC Semiconductor）針對高壓大電流場景推出的多款工業級SiC MOSFET半橋模塊為例，這種硬件配置的非對稱性展現得淋漓盡致。

基本半導體 Pcore?2 ED3 系列及 62mm 系列的 SiC MOSFET 模塊廣泛應用于儲能系統、固態變壓器及光伏逆變器中。這些模塊采用了高性能的 Si3?N4?（氮化硅）AMB（Active Metal Brazing）陶瓷覆銅板，具有極高的導熱率（90 W/mk）和高達 700 N/mm2 的抗彎強度，能在歷經千次熱沖擊后不發生分層，從而支撐芯片在極端溫度下的高頻運行。以下表列出了部分典型 SiC MOSFET 模塊在不同溫度下的開關延時特征與電阻配置參數：

注：以上數據來源于器件官方初步數據手冊，測試條件通常為 VDS?=800V 或 600V，負載電感 30nH 。

從上述嚴謹的電氣參數中，可以抽提出驅動層面的三大非對稱物理機制：

首先是極端的時間常數差異。在以 BMF540R12KHA3 為代表的模塊中，為了控制開通時的 di/dt 從而優化體二極管的反向恢復特性，開通電阻 RG(on)? 被設定為 5.1 Ω；而為了實現極速關斷以最小化開關損耗，關斷電阻 RG(off)? 被大幅壓低至 1.8 Ω。模塊內部芯片還包含約 1.95 Ω 的固有柵極電阻 RG(int)?。這意味著關斷回路的總阻抗（約 3.75 Ω）幾乎只有開通回路（約 7.05 Ω）的一半。這種不對稱的 RC 充放電網絡，直接導致了柵極電荷（QG?，如 BMF540R12MZA3 的 1320 nC）在抽取時的速度遠高于注入時的速度，使得下降時間 tf?（39 ns）大幅短于上升時間 tr?（75 ns）。

其次，是閾值電壓與跨導的溫度非對稱反轉。SiC MOSFET 的物理結構決定了其門極閾值電壓 VGS(th)? 呈現出明顯的負溫度系數。例如，在 25°C 時 VGS(th)? 典型值為 2.7V，而在 175°C 結溫下可能跌落至 1.85V 左右。在開通階段，更低的閾值電壓意味著在恒定的柵極驅動斜率下，器件會更早地跨越導通閾值，因此 td(on)? 隨溫度升高而呈現反直覺的“縮短”趨勢（如從 119 ns 縮短至 89 ns）。與此形成鮮明對比的是，在關斷階段，由于高溫下載流子晶格散射加劇，電子遷移率下降，導致器件在飽和區的跨導顯著降低。較低的跨導意味著器件在關斷退飽和過程中，需要更大幅度的柵極電壓變化才能夾斷相同的漏極電流，從而顯著拉長了米勒平臺期。因此，關斷延時 td(off)? 隨溫度升高而急劇惡化（如從 205 ns 激增至 256 ns）。這種熱學特性上的南轅北轍，使得在變載和溫度波動頻繁的固變SST工況中，固定時序的PWM指令將產生無法預測的動態脈寬畸變。

最后是驅動電平的非對稱偏置。鑒于 SiC MOSFET 在高 dv/dt 瞬態下容易通過米勒電容耦合出虛假柵極尖峰（即所謂的米勒串擾），為保證關斷可靠性，業界普遍采用 -4V 或 -5V 的負壓關斷。相比于通常為 +18V 或 +20V 的正向開通電壓，從 -5V 攀升至 2.7V 閾值的電壓擺幅，與從 +18V 跌落至 2.7V 的電壓擺幅存在顯著差距。這種驅動電勢差的非對稱，進一步在時間軸上放大了開通與關斷的動作錯位。

隔離驅動與分布式通信網絡的傳播延時建模

在宏觀的系統層面上，固變SST的級聯模塊由中央控制器統一協調。PWM指令信號的生命周期涉及從數字信號處理器（DSP）或FPGA發出，穿過通信背板或光纖網絡，到達各H橋的局部控制器，再經過隔離驅動芯片轉換為強電平驅動功率模塊的漫長鏈路。這一鏈路中的每一個節點都貢獻了不可忽視且往往非對稱的傳播延時。

信號傳輸鏈路的延時解構

在高壓固變SST系統中，電氣隔離是保障設備與人員安全的第一要務。然而，隔離勢必帶來時間開銷。以常用的通信介質與隔離驅動技術為例：

光纖與總線通信延時：在分布式控制拓撲中，中央控制器利用 EtherCAT 或高速工業光纖環網向各級聯子模塊下發控制指令。數據包的封裝、光電轉換、介質傳輸與解包重組構成了宏觀的通信延時（Communication Delay）。這種延時通常在微秒級別，并且由于網絡抖動（Jitter）的存在，到達不同模塊的PWM更新時刻并非絕對同時。雖然可以通過高精度的分布式時鐘（Distributed Clock, DC）協議實現節點間的亞微秒級同步，但底層控制環路仍需對這部分宏觀死區時間進行補償，以維持閉環控制器的相位裕度。

數字隔離器與驅動IC的傳播延時：當PWM信號進入局部驅動板后，需要跨越原副邊的高壓隔離柵。傳統的基于光耦的驅動器不僅存在嚴重的初始傳播延時，還會因長期服役導致發光二極管（LED）的光衰，進而引起傳播延時和脈寬失真的長期漂移。現代高性能隔離驅動芯片多采用電容隔離或射頻磁隔離技術，極大提升了響應速度。例如，德州儀器（TI）的 UCC21530-Q1 和 UCC5870-Q1 驅動器具備高達 100 kV/μs 的共模瞬態抗擾度（CMTI），最大傳播延時被控制在 150 ns 以內；安森美（ON Semiconductor）的 NCP51705 則能提供極短的傳播延時（開通延時典型值僅 19 ns，關斷延時 22 ns）。盡管如此，原邊邏輯芯片至副邊推挽輸出級的延時在上升沿和下降沿通常存在數納秒至數十納秒的固有偏差（Propagation Delay Skew）。

驅動器內部保護邏輯的時間開銷：為確保 SiC MOSFET 的安全運行，高端隔離驅動器內部集成了復雜的保護與互鎖邏輯。以青銅劍技術（Bronze Technologies）的 2CP0225Txx 等即插即用驅動板為例，其內部通常通過 CPLD（復雜可編程邏輯器件）或 ASIC（專用集成電路）實現原副邊欠壓保護（UVLO）、退飽和短路保護（DESAT）、軟關斷以及有源鉗位等功能。這些邏輯判斷回路在信號通過時引入了數字門電路的傳播延遲。特別是在生成死區時間（Dead-Time）或進行濾波消抖（Deglitch）時，任何不完美的邏輯匹配都會將對稱的輸入脈沖轉化為非對稱的輸出信號。

脈寬畸變（PWD）的數學表達

將半導體物理延時與驅動鏈路延時綜合考慮，可以建立固變SST單個橋臂開關時序的數學模型。假設數字控制器下發的理想PWM脈沖寬度為 Ton_ref?，信號在上升沿遭遇的總開通延時為 Td(on)_total?，在下降沿遭遇的總關斷延時為 Td(off)_total?。這兩者分別可表示為：

Td(on)_total?=tprop_LH?+tlogic_delay?+td(on)_SiC?+tr?/2

Td(off)_total?=tprop_HL?+tlogic_delay?+td(off)_SiC?+tf?/2

其中 tprop_LH? 和 tprop_HL? 是隔離驅動芯片對上升沿和下降沿的傳播延時。功率器件實際承受的導通脈寬 Ton_actual? 將偏離理論指令：

Ton_actual?=Ton_ref?+Td(off)_total??Td(on)_total?=Ton_ref?+ΔTPWD?

在 SiC MOSFET “快開通、慢關斷”的主導特性下，通常 Td(off)_total?>Td(on)_total?，因此誤差項 ΔTPWD?>0。這意味著所有的正向脈沖在執行后均被拉長，占空比發生了正向失真。更為嚴峻的是，由于 ΔTPWD? 包含的 td(off)_SiC? 具有極強的溫度依賴性和電流依賴性，這是一個隨負載工況實時波動的非線性時變變量。

非對稱延時對級聯型固變SST系統性能的宏觀影響

如果說納秒級的開關延時屬于微觀物理層面的瑕疵，那么在固變SST這種包含數十個乃至上百個串并聯半導體開關的大型電力電子裝置中，這些微小的瑕疵將通過系統的耦合作用發生劇烈的宏觀放大，直接威脅固變SST的核心電能質量與運行穩定性。

諧波對消失效與系統THD惡化

在級聯H橋拓撲中，交流側的合成電壓是由各個H橋單元輸出的PWM電壓波形疊加而成的。根據傅里葉級數展開與載波移相理論，在理想情況下，如果各個模塊的PWM載波之間嚴格保持數學定義上的相移角度（例如在5級聯系統中，載波相互錯開36度），那么各模塊產生的最低階開關頻率諧波及其邊帶將在總輸出端完美相消，使得輸出電壓的等效開關頻率呈現為單模塊開關頻率的 2N 倍。這種卓越的諧波濾除能力是固變SST得以省去龐大無源濾波網絡的核心邏輯。

然而，非對稱延時所帶來的脈沖邊沿抖動和死區時間拉長，徹底破壞了PWM信號的時間對稱性。當某個特定模塊的關斷延時因局部過熱而顯著增加時，其輸出脈沖的中心相位將偏離原定的載波位置。相位的微小漂移會導致諧波相量在復平面上不再閉合為零。研究和實驗均表明，當占空比畸變率達到開關周期的 1% 至 2% 時，原本應當被消除的載波頻率及其整數倍附近的高能邊帶諧波會重新涌現。這不僅導致并網電流的總諧波畸變率（THD）急劇惡化，還會增加并網濾波電感的鐵芯高頻損耗。特別是在電網阻抗較大的弱電網（Weak Grid）環境下，這些逃逸的諧波電流會進一步誘發電壓諧波，惡化整個局域網的電能質量。

伏秒不平衡與直流側電容電壓漂移

對于級聯H橋轉換器而言，最棘手的控制難題之一是維持各個隔離直流母線電容（DC-Link Capacitor）的電壓均衡。每個H橋模塊都由一個獨立的直流電容支撐，而在正常運行時，所有模塊串聯流過相同的交流側負載電流。由于各個模塊的內部半導體特性不可能絕對一致，非對稱延時帶來的占空比誤差 ΔTPWD? 會在不同模塊之間呈現出隨機的差異。

在一個工頻周期內，H橋模塊吸收或發出的有功功率直接正比于其實際占空比與交流側電流的乘積積分。當模塊A的實際占空比由于較長的關斷延時而比模塊B大千分之幾時，模塊A在一個周期內積分獲得的有功功率將不再等于模塊B。這種微小的功率吞吐不平衡在時間的累積下，將迅速導致模塊A的直流電容電壓持續攀升（或跌落）。

雖然現有的電壓均衡算法（Voltage Balancing Algorithm, VBA）能夠通過外環控制實時監測各電容電壓，并計算出附加的占空比補償量或零序電壓注入量來抵消不平衡。但如果底層的PWM發波環節因為嚴重的非對稱延時而處于失控狀態，頂層均衡算法將面臨極大的挑戰：不僅控制環路的調節帶寬會被嚴重壓縮，在輕載或零電流穿越區間，由于電流信號信噪比降低，基于電流反饋的均衡算法甚至會完全失效，最終可能觸發模塊的過壓或欠壓保護，導致固變SST系統停機。

環流與并聯均流問題

在追求超大功率的固變SST設計中，除了級聯以提高耐壓外，往往還需要在同一個H橋的橋臂內部將多顆 SiC MOSFET 并聯以提升電流容量。在這種并聯結構中，納秒級的非對稱延時表現為更具破壞性的動態均流不平衡（Dynamic Current Imbalance）。

由于多顆并聯芯片的轉移特性和寄生電感不可能完全對稱，加之驅動走線長度造成的電感差異，在開通或關斷的極短瞬態時間內，某一顆動作稍快的芯片將承受遠高于額定比例的瞬態沖擊電流。這種尖峰電流不僅會帶來極大的瞬態功耗和局部熱點（Hotspots），加速芯片老化，嚴重時甚至會超出器件的峰值電流耐受極限（如 BMF540R12KHA3 的脈沖電流極限為 1080 A），直接引發器件的雪崩擊穿或熱失控。

基于CPLD/FPGA的非對稱延時閉環補償算法架構

面對由于材料物理特性和復雜驅動鏈路造成的非對稱延時與同步性喪失，傳統的被動緩沖電路（Snubber Circuits）或單一的改變柵極電阻（RG?）等模擬硬件手段已顯得捉襟見肘，因為它們無法應對隨工況動態漂移的時序誤差。要從根本上解決這一問題，必須深入數字控制域，借助現場可編程邏輯門陣列（FPGA）或復雜可編程邏輯器件（CPLD）的高速并行處理能力，在PWM信號下發的最底層實施納秒級精度的動態閉環時序預畸變與延時補償。

算法核心機理：高分辨率的雙邊沿獨立預畸變

基于CPLD/FPGA的補償算法核心思想是“逆向時序重構”。由于控制器無法改變功率器件物理層面已經發生的延時，但可以提前知曉并預測這種延時的規律，因此可以通過人為修改數字域的PWM觸發時刻，來中和物理域的延時。

為了糾正占空比失真并保持脈沖的相位中心不動（這是維持PS-PWM諧波特性的關鍵），必須放棄傳統的僅調整PWM寬度的單邊沿調制策略，采用雙邊沿獨立調制（Double-edge Modulation）。這種機制允許CPLD/FPGA內部的數字計數器分別對PWM的上升沿和下降沿進行超前或滯后的獨立平移。

具體而言，如果在某一工況下，預測到開通環節的總延時為 T^d(on)_total?，關斷環節的總延時為 T^d(off)_total?。那么，CPLD需要執行以下補償數學模型：

上升沿超前平移：原定于時刻 ton_ref? 觸發的上升沿，將被修改為在時刻 ton_adj?=ton_ref??T^d(on)_total? 發出。這樣，經過物理鏈路的延時后，真實的漏源極電壓 VDS? 下降沿將精確發生在 ton_ref?。

下降沿超前平移：原定于時刻 toff_ref? 觸發的下降沿，將被修改為在時刻 toff_adj?=toff_ref??T^d(off)_total? 發出。同樣地，真實的 VDS? 上升沿將精確發生在 toff_ref?。

實現上述納秒級平移的核心挑戰在于數字系統的時間分辨率。常見的數字信號處理器（DSP）時鐘頻率往往在 100 MHz 至 200 MHz 之間，其最小的PWM時間步長（Tick）為 5 ns 至 10 ns，這一分辨率對于補償微小的SiC延時差異顯得過于粗糙，容易引入巨大的量化誤差并誘發極限環振蕩。

相比之下，FPGA和高端CPLD能夠利用內部的延遲鎖定環（Delay-Locked Loop, DLL）、鎖相環（PLL）或高頻數字進位鏈技術，生成多相高頻時鐘網絡。例如，利用DLL的多級抽頭，可以在物理時鐘只有 200 MHz 的情況下，插值出等效 1 GHz 以上的時間分辨率（即亞納秒級的占空比調節精度）。通過在高分辨率時間軸上部署數字占空比校正器（Duty Cycle Corrector, DCC）與移相邏輯，CPLD能夠對 PWM 的上升和下降沿實施絲滑、連續的時間補償干預。

延時狀態的閉環檢測與反饋網絡

前述的預畸變邏輯依賴于對當前系統延時的精確知曉。然而，由于SiC MOSFET的關斷延時極度依賴于結溫（在25°C至175°C間劇烈波動）和負載電流大小，補償算法必須采用閉環檢測而非開環查表。

要在高達千伏、隔離要求極高的副邊功率回路中提取精確的納秒級時間標簽并回傳至原邊控制器，是一項極具挑戰的系統工程?，F代智能隔離驅動芯片（如部分具備狀態回傳功能的柵極驅動器，或結合外圍高速模擬比較器的系統）為這一反饋閉環提供了硬件基礎。

其檢測與回傳機制如下：

硬件事件偵測：在驅動板副邊，利用高速比較器或復用退飽和（DESAT）檢測引腳的安全閾值網絡，實時監控SiC MOSFET的漏源極電壓（VDS?）。當 VDS? 的電平穿越預設的邏輯判定閾值（例如設定在總母線電壓的 10% 或 90% 處）時，產生一個陡峭的數字脈沖邊沿，代表真實的開關動作物理時刻。

隔離高速回傳：該真實開關沿信號通過驅動板內部預留的獨立隔離通信通道（如高速光耦、變壓器調制通道或數字隔離器的反向通道）傳送回原邊的控制域。許多高級驅動器提供了諸如 XEN（狀態回傳）或專用 FAULT/SYNC 管腳，可配置用于傳遞此類底層時序狀態信號。

時間差解算：CPLD/FPGA 接收到這一反饋信號后，啟動內部的高速數字時間-數字轉換器（Time-to-Digital Converter, TDC）或高頻計數器，計算下發PWM參考邊沿與接收到真實物理邊沿之間的時間差。該時間差即為包含了所有寄生因素和溫度效應的真實總延時。

預測濾波與補償控制算法律

考慮到反饋信號回傳本身也存在固有的回路傳播延遲，直接將上一周期的延時測量值作為當前周期的補償值，在電網電流發生劇烈階躍或高頻PWM調制下，極易引發補償環路的數值振蕩。

為了平滑延時補償的動態響應并消除噪聲干擾，算法需要在CPLD中集成離散時間的低通濾波器與數字預測控制器（例如史密斯預估器 Smith Predictor 或改進型模型預測控制）。算法以測得的實際延時值 Td_actual?[k] 為輸入，通過一階慣性濾波結合電流前饋，推算出下一開關周期的預測延時：

T^d?[k+1]=(1?λ)?T^d?[k]+λ?Td_actual?[k]+Kf??dtdiL??

其中 λ 為數字濾波器的遺忘因子，用于調節算法對高頻噪聲的免疫力；Kf??dtdiL?? 為基于電感電流變化率的前饋預測項，利用了 SiC MOSFET 的關斷延時與關斷電流近乎線性的物理規律，賦予了算法在負載瞬變工況下的極速前瞻響應能力。通過這種動態預測與數字調節，級聯型固變SST系統中成百上千個SiC MOSFET的開關軌跡將被CPLD這顆“數字大腦”強行拉拽回統一、絕對對稱的時間基準線上。

智能有源柵極驅動（AGD）與底層硬件的深度協同

單純依賴數字域的CPLD時序補償雖然能夠糾正宏觀的脈寬與相位偏差，但無法改變功率器件在開關瞬態過程中的電磁應力與物理振蕩軌跡。因此，將基于CPLD的時序補償算法與模擬域的智能有源柵極驅動（Active Gate Driver, AGD）技術深度融合，是實現固變SST系統極致性能的最終途徑。

有源柵極驅動架構打破了傳統驅動器僅輸出單一高低電平的局限。它通過在驅動IC內部或外部集成多個可分級投入的推挽輸出網絡、受控電流源，甚至是可變電壓調節器，允許驅動器在一次開關的微秒級過渡時間內，動態地改變注入柵極的電流斜率與驅動電勢。

動態波形塑形與開關軌跡優化

在結合了CPLD預畸變邏輯的高級AGD架構中，開關動作被細分為多個子區間進行精密控制：

極速開啟與電壓鉗制：當CPLD提前下發了經過超前補償的開通指令后，AGD在初始階段向柵極施加極高的峰值驅動電壓（例如瞬間拉高至+20V或+22V）和極低的導通阻抗，以最大化初始柵極電流，極速跨越門檻電壓，消除寄生電容帶來的死區時間；而一旦跨入米勒平臺區（此時漏極電流開始急劇上升），AGD迅速將驅動電壓降回安全的標準維持電平（如+15V或+18V），并動態增大柵極電阻，以此來平滑 di/dt 的上升斜率。這種數字補償加模擬塑形的組合拳，不僅在時間軸上實現了絕對的指令同步，更在物理域上有效壓制了反向恢復電流帶來的尖峰損耗與嚴重的高頻EMI噪聲。

非對稱關斷的強化與均流：在關斷瞬間，CPLD的算法確保了級聯系統內所有并聯模塊的動作指令嚴格對齊。AGD通過強勁的負壓抽取網絡（如迅速切換至 -5V 甚至更低的動態下沖負壓）破壞殘余載波積聚。由于此時AGD主導了極快的電荷抽取，顯著收窄了關斷延時隨溫度惡化的高斯分布帶寬，減輕了CPLD后續進行大幅度時序補償的運算壓力，使得多芯片并聯的動態均流不平衡度被穩穩限制在5%以內。

米勒鉗位技術：保障時序補償不被顛覆的最后防線

值得高度重視的是，再完美的CPLD延時補償算法，一旦在執行過程中遭遇寄生導通（Shoot-through），都會前功盡棄。在固變SST中，當某個橋臂的對管以高達 50~100 V/ns 的 dv/dt 極速導通時，劇烈的電壓躍變會通過關斷管的米勒電容（Crss?）向其柵極注入可觀的瞬態位移電流。如果關斷狀態下的外部驅動阻抗不能提供足夠低阻抗的泄放路徑，這股位移電流將抬高柵源極電壓，極易突破 SiC MOSFET 那低至 2V 左右的門檻電壓，引發破壞性的誤導通。

為徹底消除這一隱患，現代隔離驅動方案必須標配“有源米勒鉗位（Active Miller Clamp）”功能。當驅動芯片檢測到柵源極電壓 VGS? 降至安全閾值（例如2.2V或2.0V）以下時，驅動器內部的專用鉗位MOSFET（Clamp管）將立即被觸發導通。鉗位管提供了一條繞過外部關斷電阻（RG(off)?）的直通低阻路徑，將 SiC MOSFET 的柵極牢牢“釘死”在負電源軌（如-4V或-5V）上。有源米勒鉗位機制相當于在惡劣的高頻電磁環境下為柵極上了一把物理安全鎖，它確保了CPLD精心計算和分配的時序補償脈沖能夠被純粹、無干擾地執行，保障了固變SST變換器拓撲的高頻開關穩態。

級聯型固變SST系統級補償的綜合效益與電能質量升維

在分布式控制的固態變壓器系統中全面部署上述“CPLD非對稱延時閉環補償 + AGD智能硬件協同”架構，將從根本上重塑整個電網級能源轉換裝備的性能天花板。

首先，此算法徹底解放了固變SST系統對開關頻率的物理束縛。傳統固變SST在設計時，為了包容各種環境溫度和制造公差下不可預測的非對稱延時漂移，不得不人為設定極其寬裕的安全死區時間（Dead-Time，通常為數微秒）。過長的死區時間不僅使得逆變器輸出電壓的基波幅值折損，還引入了大量難以濾波的低頻次（如五次、七次）諧波畸變。通過高頻CPLD動態預畸變算法消弭延時差異后，SST的死區時間可以安全地壓縮至數百納秒的物理極限附近。這大幅降低了反并聯二極管在死區期間的導通損耗，使得SST向 50 kHz 甚至 100 kHz 以上的極高開關頻率邁進成為可能，從而能夠進一步減小隔離高頻變壓器與濾波電感的體積重量，實現系統級的高功率密度。

其次，固變SST的全局電能質量與電網兼容性得到了革命性提升。隨著各H橋級聯單元在時域上的PWM發波精度被拉回絕對對稱的標準線，PS-PWM等移相調制策略所依賴的數學諧波對消理論在工程上獲得了完美復現。輸出電壓與電流的波形極度貼近正弦，高次開關邊帶諧波的殘留被壓制在極低水平，THD可輕松滿足最嚴格的并網法規標準。同時，徹底糾正了脈寬失真帶來的伏秒積分誤差，從源頭上消滅了直流偏置注入交流電網或變壓器的風險。

最后，系統運行的長期穩定性與熱均衡性得到了堅實保障。消除占空比畸變使得多重級聯H橋的獨立直流母線電容在每個工頻周期內吞吐的有功功率實現了嚴格的自發均衡。這極大地減輕了頂層電壓控制環路（如零序電壓注入法）的運算壓力和調節深度，使得固變SST在面臨電網電壓跌落（Voltage Sag）、不對稱故障或極端非線性負載瞬變時，依然能夠保持穩定的直流側儲能狀態而不會觸發硬件保護停機。功率的高度均分也避免了特定功率模塊由于長期的有功承擔過載而形成熱聚點（Hotspots），顯著延緩了絕緣材料老化與熱機械疲勞，整體拔高了昂貴的電網級SST裝備的平均無故障運行時間（MTBF）和全生命周期可靠性。

總結與展望

碳化硅（SiC）寬禁帶功率器件的全面崛起，賦予了固態變壓器（SST）在高效、緊湊、高頻化電力路由領域的無限潛能。然而，SiC MOSFET在器件物理層面固有的非對稱開關充放電機制、閾值電壓負溫度特性，疊加現代隔離驅動與分布式光纖通信網絡引入的各類傳播偏離，共同在系統中制造了嚴重的時序畸變網絡。這些非對稱延時不僅威脅到級聯H橋拓撲賴以生存的PWM諧波對消原則，更成為觸發直流電壓失衡、并聯環流與局部熱失效的深層誘因。

本報告深入剖析了這一跨越微觀半導體物理與宏觀系統控制領域的交叉難題，并系統地論證了一套根治方案：在底層驅動架構中引入基于CPLD/FPGA的閉環時序運算，輔以高速隔離回傳鏈路，實現對PWM上升沿與下降沿納秒級精度的雙邊獨立預畸變補償。這一數字域的自適應補償算法，與模擬域中集成了有源米勒鉗位及動態波形塑形（AGD）的智能驅動硬件形成完美互補。

展望未來，隨著邊緣計算芯片性能的不斷下沉與數字隔離技術的持續迭代，下一代固變SST隔離驅動器將呈現出更高程度的軟硬件一體化特征。這種將底層開關狀態實時感知、自適應時序延時補償與電磁特征動態尋優高度集成的智能節點，必將徹底重塑高壓大功率電力電子裝備的控制范式，為打造更為柔性、高效、堅韌的未來智能混合交直流電網注入強大的心臟。
