在當今的電子產品中，無論是智能手機、汽車電子還是航空航天設備，PCB電路板上數以千計的微小焊點，背后都離不開一種看似普通卻極為關鍵的材料——焊錫膏。

而隨著電子元器件向“精、薄、短、小、差異化”的極致方向發展，激光焊錫技術正憑借其非接觸、高精度、熱影響小等優勢，成為精密微電子組裝領域不可替代的核心工藝。

01

焊錫膏是什么？

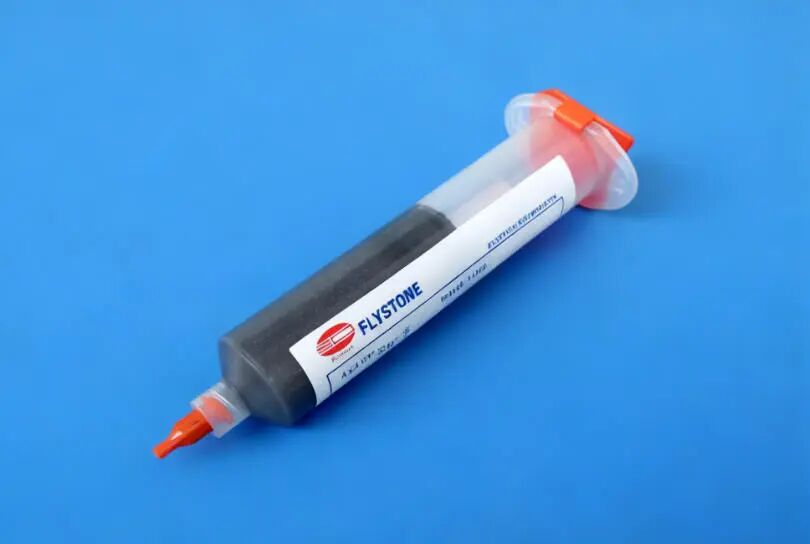

焊錫膏，英文名solder paste，是伴隨著表面貼裝技術（SMT）應運而生的一種新型焊接材料。常溫下它是具有一定粘性和良好觸變特性的灰色膏狀體，不僅能將電子元器件暫時固定在PCB板的既定位置，在焊接溫度下，其中的合金粉末會熔融回流，冷卻后將元器件與焊盤牢固地連接在一起，形成電氣和機械連結的焊點。

02

焊錫膏由什么組成？

焊錫膏是一個復雜的體系，主要由合金焊料粉末和助焊劑兩大部分混合攪拌均勻而成。

合金焊料粉占總重量的85%~90%，是焊接的核心材料。常用的合金焊料有有鉛和無鉛兩大類——有鉛的以63%Sn/37%Pb最為常見；隨著環保要求日益嚴格，無鉛焊料越來越被廣泛使用，錫銀銅合金（Sn96.5/Ag3.0/Cu0.5） 是目前的主流配方。合金粉末的顆粒大小、形狀和均勻度對焊膏的粘性和印刷性能有著直接影響——球形粉末表面積小、氧化程度低，制成的焊膏粘度低、印刷性能更好。

助焊劑占重量的15%~20%，是錫粉的載體，其組成決定了焊膏的擴展性、潤濕性、塌陷、粘度變化、焊珠飛濺及儲存壽命。主要成分包括：

活化劑：去除焊盤表面及焊端部位的氧化物，降低合金表面張力；

觸變劑：調節焊錫膏的粘度，防止印刷時出現拖尾、粘連現象；

基材樹脂：去除氧化膜、形成保護膜，防止焊接過程中合金粉進一步氧化；

溶劑：調節助焊劑的粘度和流動性。

03

焊錫膏是如何實現焊接的？

焊錫膏的焊接過程可以概括為：錫膏涂覆 → 焊件加熱 → 熔錫潤濕 → 擴散結合層 → 冷卻后形成焊點。

焊接的成敗關鍵在于“潤濕”。液態焊料在助焊劑的作用下，與被焊接金屬表面形成小于90°的接觸角，從而牢固附著。在潤濕基礎上，熔融焊料還會與基材在界面處發生反應，生成金屬間化合物（IMC），如焊料與銅焊盤形成的Cu?Sn?、Cu?Sn等，這是焊點強度和可靠性的物理基礎。

此外，熔融焊料的表面張力還帶來了一個神奇的效果——“自定位效應”。在回流焊過程中，如果元器件貼放有微小偏差，熔融焊料能在表面張力的作用下自動將元件拉回正確位置，這使得SMT工藝對貼裝精度的要求相對寬松，更易實現高度自動化。

04

激光焊錫：顛覆傳統的高新焊接技術

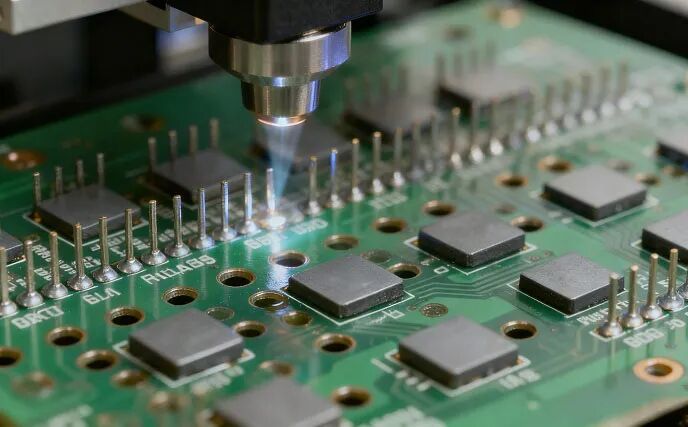

激光錫膏焊接，顧名思義，是以激光作為熱源，零鹵素 SnAgCu/SnBi錫膏作為焊料，工作原理是利用激光作為加熱光源，通過傳輸光纖與焊接頭相互配合，將激光聚焦于焊接區域，激光輻射能轉換成熱能，熔化錫材、填充并固化，使焊件達到緊密貼合的一種釬焊方法。

激光錫膏的技術突破，源于對材料與工藝的深度融合。其采用的零鹵素 SnAgCu/SnBi合金配方，在符合RoHS 3.0環保標準的同時，通過納米級顆粒分散技術，將焊點導熱率提升至 67W/m?K（傳統銀膠的20倍）。焊接時，激光束的瞬間加熱（峰值溫度比回流焊低80℃）有效保護了OLED屏幕驅動芯片等熱敏元件，經實測，此類元件的壽命較傳統工藝延長3倍以上。

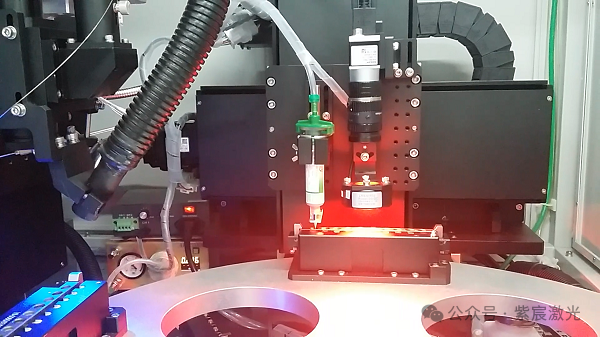

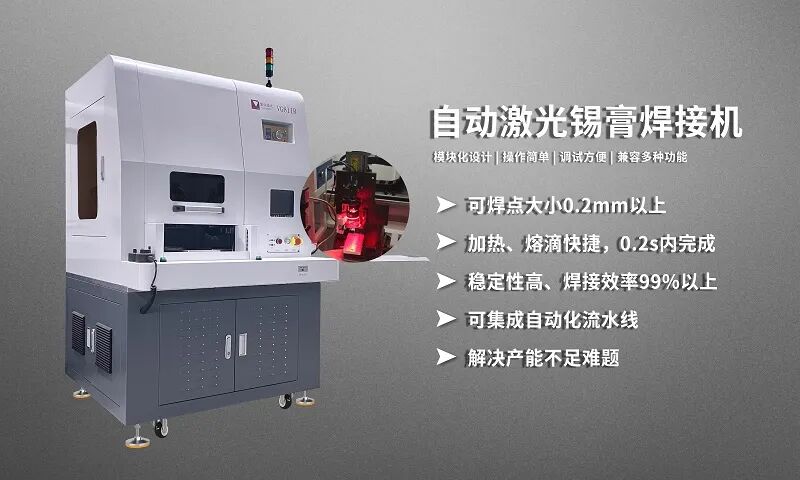

可靠性方面，激光錫膏焊點在振動測試中的失效周期是傳統焊接的5倍，這得益于低殘留助焊劑的設計——殘留物透光率＞95%，無需清洗即可滿足高精密設備的光學與電學要求。此外，其工藝兼容性極強，支持點膠、印刷、噴錫等多種涂覆方式，適配智能工廠的自動化產線，實現1-2點/秒的焊接速度，兼顧效率與精度。紫宸激光自主研發的激光錫膏焊接機配備自動點錫裝置、CCD視覺、智能溫控等標準功能外，還可以兼容其他自動流水線功能，實現高度自動化生產。

05

哪些場景下激光焊錫無可替代？

隨著IC芯片設計水平及封裝技術的飛速提升，SMT正朝著高穩定性、高集成度的微型化方向高歌猛進。傳統的烙鐵焊、熱風焊在面對毫米甚至微米級的小焊點時，常常顯得力不從心——熱風槍可能損傷周邊元件，烙鐵頭則根本無處下腳。在這些“刻不容緩”的場景中，激光焊錫展現出無可替代的優勢。

場景一：高精度微電子連接

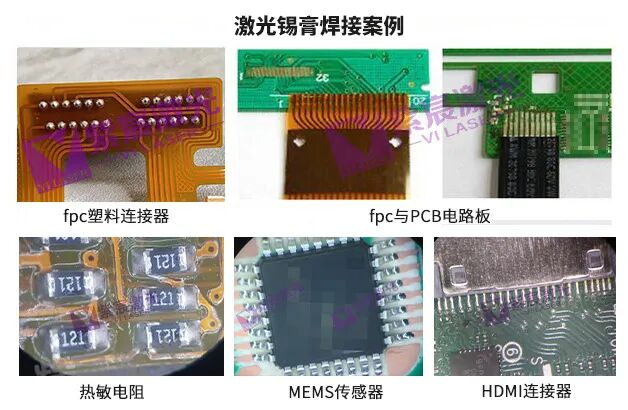

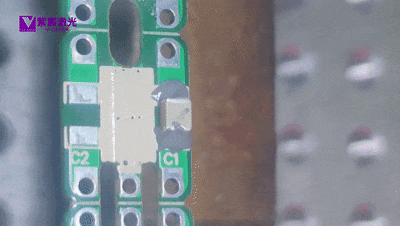

當引腳間距壓縮至0.3mm以下，焊點直徑僅0.2mm，傳統焊接如同“用繡花針刻字”，精度不足極易導致橋連短路。紫宸激光的激光束可聚焦至微小光斑，能輕松焊接0.15mm的焊盤，廣泛用于PCB與fpc板對板、在攝像頭模組（CCM）、VCM音圈馬達、藍牙耳機等傳統方式難以焊接的產品中。

場景二：熱敏感元器件與異形結構

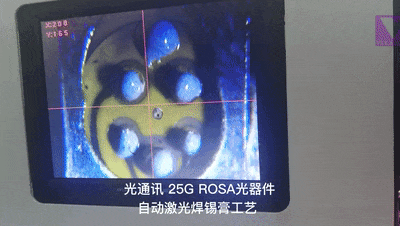

傳統整體加熱會損傷5G光模塊、VCM馬達等周圍的熱敏元件和塑料件。激光錫膏焊接的熱影響區極小，實現“點對點”焊接不傷周邊元器件，將熱量嚴格限制在光圈周邊，避免“殃及池魚”。激光能穿透上層透明材料，焊接被器件遮擋的底層焊點，完美解決了立體封裝中焊接工具無法觸及的難題。

場景三：傳統焊接的“死角”

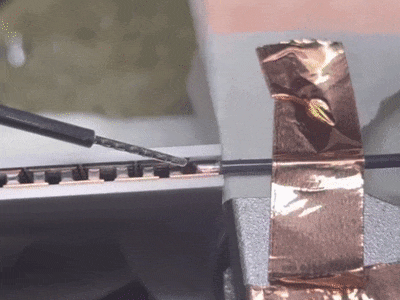

某些電子產品的PCB板周邊高元器件（如電解電容、屏蔽罩、連接器）直接阻擋其接近焊盤，烙鐵頭、波峰焊物理干涉導致無法接觸焊盤，熱風槍大面積熱氣流加熱被“誤傷”。激光錫膏通過噴射上錫或小針頭點錫的方式，激光直徑可小至0.05mm，且能從任意角度傾斜入射，輕松“鉆入”狹窄縫隙。

六、向更智能的未來邁進

從微米級的芯片封裝，到熱敏感的光模塊焊接，再到追求極致可靠性的航空航天設備，激光錫膏焊接技術已成為解決高難度、高精度焊接需求的“金標準”。它并非要淘汰所有傳統工藝，而是在上述這些傳統方式力不從心的“痛點”場景中，提供了一種不可替代的、邁向“零缺陷”制造的精密連接解決方案。

技術革命從來不是一蹴而就。但有一點可以肯定：焊錫膏與激光焊錫的“黃金組合”，正在重塑電子制造的精度標準體系，成為連接未來的“工業橋梁”。
