最近需要使用到 APM32F427 枚舉成Custom HID設備進行用戶自定義通信，但是官方的例程只有提供的HID枚舉為鼠標或者鍵盤類型的設備。這里記錄一下，怎么使用Geehy官方的USB中間件，實現自定義的USB HID設備進行用戶通信。

1. USB HID設備簡介

USB HID類是USB設備的一個標準設備類，它屬于人機交互操作的設備，用于控制計算機操作的一些方面，如USB鼠標、USB鍵盤、USB游戲操縱桿等。但HID設備類不一定要有人機接口，只要符合HID類別規范的設備都是HID設備。

USB HID設備的一個好處就是操作系統自帶了HID類的驅動程序，而用戶無需去開發驅動程序，只要使用API系統調用即可完成通信。所以經常會把MCU的USB外設枚舉為自定義的HID設備類，用于和電腦的上位機進行通信。

關于USB HID設備，這里只是簡單介紹下，大家可以查閱網上的資料，或者從下面的USB官網進行學習。

USB HID設備類官網介紹：https://www.usb.org/hid

2. 基于官網的USB中間件如何實現Custom HID設備

2.1 準備工作

官方 F427 芯片的SDK已經提供了很多的USB例程，我們基于官方的USB例程修改即可。

1、下載官網APM32F427 SDK：https://www.geehy.com/product/fifth/APM32F427_425_423#design

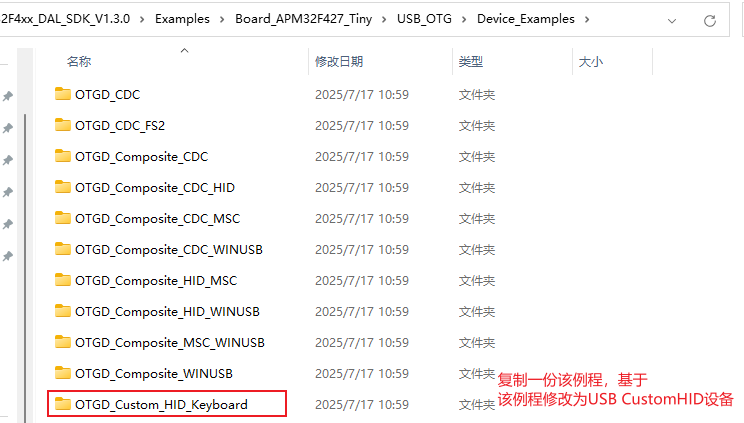

2、我們要實現自定義的USB HID設備，與之最接近的就是427 SDK中提供的OTGD_Custom_HID_Keyboard例程。我們復制一份該例程，基于該例程修改為USB Custom HID設備例程。

2.2 修改USB HID報告描述符

報告描述符就是描述報告（HID接口上傳輸事務中的數據）的一組數據結構。

USB的報告描述符組成，都有其特定的組成格式。關于USB HID的報告描述符的組成和格式，可參考官方文檔《Device Class Definition for human interface device (HID)》。這里不多介紹報告描述符了，直接介紹如何修改代碼即可。

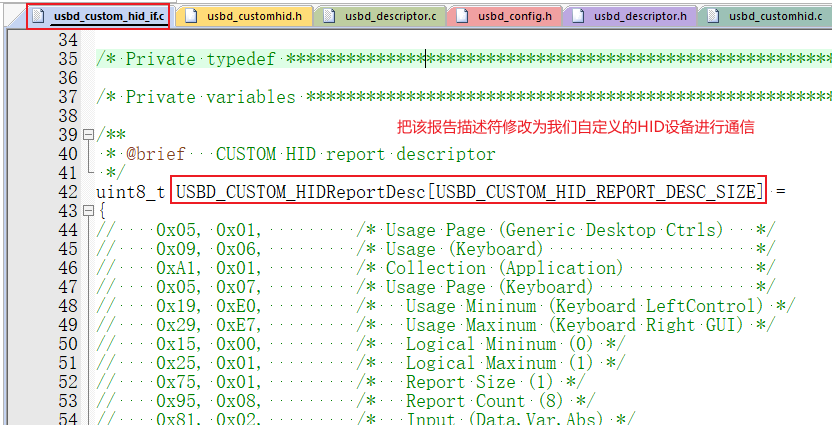

把usbd_custom_hid_if.c文件定義的報告描述符數組：

把該文件定義的報告描述符直接修改為如下代碼：

/**

* @brief CUSTOM HID report descriptor

*/

uint8_t USBD_CUSTOM_HIDReportDesc[USBD_CUSTOM_HID_REPORT_DESC_SIZE] =

{

/* USER CODE BEGIN 0 */

0x06, 0xFF, 0x00, /* USAGE_PAGE (Vendor Page: 0xFF00) */

0x09, 0x01, /* USAGE (Demo Kit) */

0xa1, 0x01, /* COLLECTION (Application) */

// The Input report

0x09,0x03, // USAGE ID - Vendor defined

0x15,0x00, // LOGICAL_MINIMUM (0)

0x26,0x00, 0xFF, // LOGICAL_MAXIMUM (255)

0x75,0x08, // REPORT_SIZE (8)

0x95,64, // REPORT_COUNT :SendLength

0x81,0x02, // INPUT (Data,Var,Abs)

// The Output report

0x09,0x04, // USAGE ID - Vendor defined

0x15,0x00, // LOGICAL_MINIMUM (0)

0x26,0x00,0xFF, // LOGICAL_MAXIMUM (255)

0x75,0x08, // REPORT_SIZE (8)

0x95,64, // REPORT_COUNT:ReceiveLength

0x91,0x02, // OUTPUT (Data,Var,Abs)

/* USER CODE END 0 */

0xC0 /* END_COLLECTION */

};

該描述符主要是定義了輸入輸出Input、Ouput兩個報告。其中，Input用于MCU上傳數據，Output下傳數據。所有報告大小定義為64byte，也就是說每次最大上下傳數據量也就為64byte。

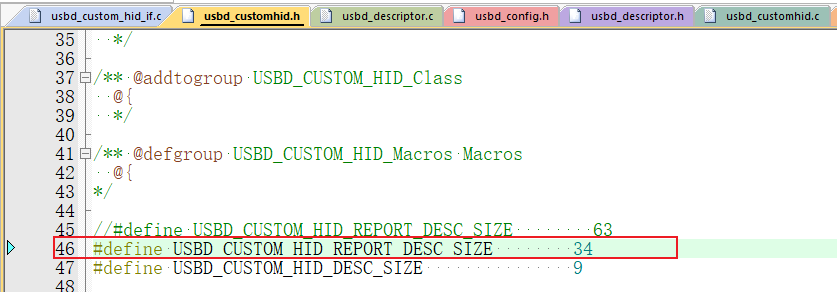

另外數組USBD_CUSTOM_HID_REPORT_DESC_SIZE這個宏定義需要修改為我們定義的報告描述符的大小，也就是34。在對應的頭文件修改如下：

2.3 修改接收回調函數

usbd_custom_hid_if.c文件實現了一個接收處理函數，當USB檢測到有數據接收時，會調用該函數進行接收數據處理。

我們需要修改該函數，當有數據接收時，使得 USB_Received_Flag 變量置1，用于上層數據處理函數的處理。修改的代碼如下：

uint8_t USB_Received_Flag = 0;

/*!

* @brief USB device CUSTOM HID interface receive handler

*

* @param buffer: Command data buffer

*

* @param length: Command data length

*

* @retval USB device operation status

*/

USBD_STA_T USBD_FS_CUSTOM_HID_ItfReceive(uint8_t *buffer, uint8_t *length)

{

USBD_STA_T usbStatus = USBD_OK;

UNUSED(length);

USB_Received_Flag = 1; // 檢測到有數據接收，標志位置1

USBD_CUSTOM_HID_RxPacket(&gUsbDeviceFS);

return usbStatus;

}

2.4 實現應用層用戶代碼的收發函數

1、實現USB Custom HID設備接收函數

我們實現一個USB HID的數據接收函數，當檢測到 USB_Received_Flag 標志位置1之后，就可以調用該函數進行數據接收。

uint32_t USB_GetData(uint8_t *data, uint32_t dataNum)

{

USBD_CUSTOM_HID_INFO_T* usbDevHID = (USBD_CUSTOM_HID_INFO_T*)gUsbDeviceFS.devClass[gUsbDeviceFS.classID]->classData;

if (usbDevHID == NULL)

{

return 0;

}

if (dataNum > usbDevHID->reportSize)

{

dataNum = usbDevHID->reportSize;

}

for (uint32_t i = 0; i < dataNum; i++)

{

*data++ = usbDevHID->report[i];

}

return dataNum;

}

接收到的數據會存放在USB的gUsbDeviceFS 全局變量中，該全局變量包含了USB的所有信息。

2、實現USB Custom HID設備發送函數

USB HID設備發送數據，我們只需要調用F427 SDK提供的USBD_CUSTOM_HID_TxReport函數發送數據即可。我們對該函數封裝一層用于用戶調用。

uint32_t USB_SendData(uint8_t *data, uint32_t dataNum)

{

// USBD_CUSTOM_HID_IN_EP_SIZE 64

if (USBD_OK != USBD_CUSTOM_HID_TxReport(&gUsbDeviceFS, data, 64))

{

return 0;

}

return dataNum;

}

2.5 實現主函數與PC進行讀寫通信

前面已經實現的用戶應用層USB Custom HID設備的收發函數，我們可以在主函數調用USB HID收發函數進行讀寫通信。測試是否確實和PC端上位機實現了數據的收發。

主函數代碼實現如下：

int main(void)

{

uint8_t report[64] = {0};

DAL_DeviceConfig();

/* Infinite loop */

while (1)

{

// USB_Received_Flag 變量置1，說明有USB數據接收到。下面對接收的數據進行處理

if (USB_Received_Flag == 1)

{

USB_Received_Flag = 0;

USB_GetData(report, 64); // 獲取USB接收到的數據

// 打印測試

// for (uint32_t i = 0; i < 64; i++)

// printf("%02X ", report[i]);

USB_SendData(report, 64); // 把接收到的數據原封不懂的發送回給上位機

}

}

}

該主函數就是實現了簡單的USB HID數據的收發，把PC端下發給F427的USB數據，然后再返回給PC端上位機。

3. USB Custom HID設備通信的測試驗證

3.1 在電腦的設備管理器查看

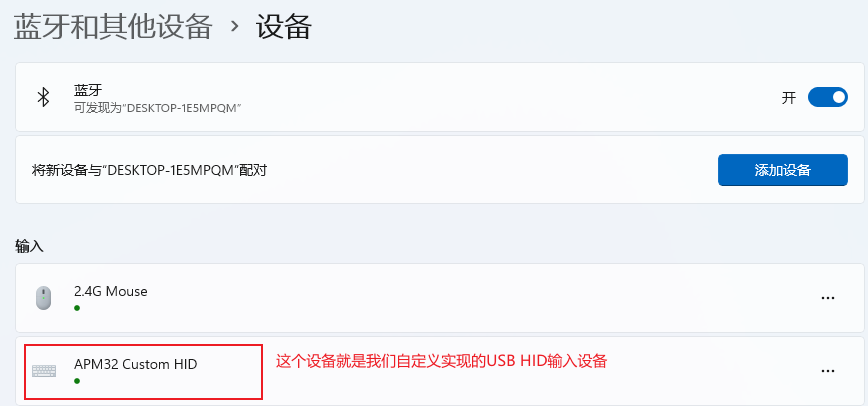

在第二節修改完代碼之后，編譯下載到APM32F427芯片，運行起來后，我們可以在windows系統的設備管理器的人體學輸入設備，查看到我們自己實現的USB Custom HID的。如下：

又或者通過控制面板的設備和打印機的選項，可以查看到我們實現的USB HID設備，如下：

可以看到我們實現的APM32 Custom HID設備，說明修改的代碼已經正常運行。

3.2 通過PC端上位機工具進行數據收發測試

我們需要使用USB HID的調試工具，進行數據收發測試。關于這樣的上位機工具，網上有很多的。我這里使用的是PortHelper工具。這個工具大家可以網上搜一下下載。

或者下載我分享的下面這個百度網盤鏈接下載：

鏈接：https://pan.baidu.com/s/1qkZCs-dG__czkDrAvN7z-w?pwd=q6er提取碼：q6er

1、打開PortHelper 上位機，然后選擇USB調試，然后找到 APM32 Custom HID 設備，然后打開USB。

2、PortHelper 測試與APM32F427進行USB數據收發

打開USB之后，然后我們勾選hex發送，hex顯示。然后點擊發送即可，如下圖：

然后可以PC端上位機發送的數據給APM32F427，芯片原樣返回數據給該上位機。

到這里就實現的我們自定義的USB Custom HID設備，該設備主要是接收PC端上位機發送過來的數據，然后APM32F427接收進行處理。在實際項目我是需要基于這個通信進行更復雜的項目開發。
