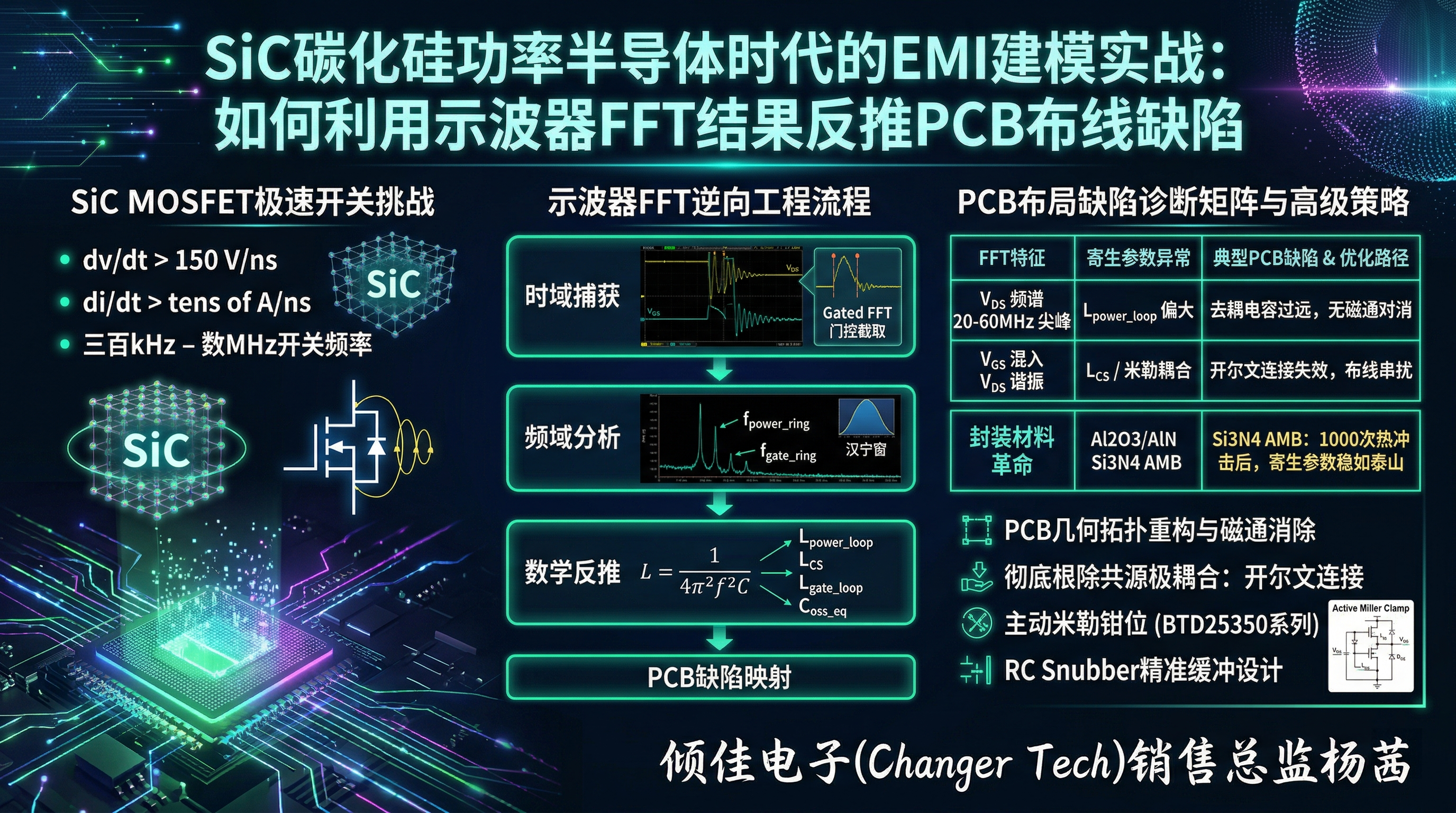

SiC碳化硅功率半導體時代的EMI建模實戰：如何利用示波器FFT結果反推PCB布線缺陷

寬禁帶半導體技術演進與電磁兼容（EMC）的深刻變革

在全球能源結構轉型與電氣化進程全面加速的時代背景下，功率電子技術正處于一場由底層材料驅動的深刻革命之中。傳統的硅（Si）基功率器件（如Si IGBT和Si MOSFET）在經歷了數十年的發展后，其物理性能已逐漸逼近材料本身的理論極限，難以滿足現代工業對更高功率密度、更高轉換效率以及更極端工作環境的嚴苛要求 。作為寬禁帶（Wide Bandgap, WBG）半導體材料的杰出代表，碳化硅（SiC）憑借其三倍于硅的禁帶寬度、十倍的臨界擊穿電場強度以及優異的熱導率，迅速在光伏逆變器、高頻直流快速充電樁、儲能系統（ESS）以及電動汽車（EV）牽引逆變器等高端應用領域確立了核心地位 。

碳化硅材料的卓越物理特性賦予了SiC MOSFET極低的導通電阻（RDS(on)?）和極快的開關速度。在硬開關拓撲中，SiC MOSFET的電壓轉換速率（dv/dt）可以輕易突破 50 V/ns 甚至高達 150 V/ns，而電流轉換速率（di/dt）同樣能夠達到數十 A/ns 的驚人水平 。這種極速的開關瞬態雖然大幅度削減了開關損耗，使得系統能夠運行在數百千赫茲（kHz）乃至兆赫茲（MHz）的開關頻率下，但也直接打破了傳統硅基系統設計中建立的電磁兼容（EMC）平衡。

在極高的 dv/dt 和 di/dt 激勵下，印刷電路板（PCB）走線、過孔、母線排（Busbar）以及器件封裝內部的微小寄生參數（通常在納亨 nH 和皮法 pF 級別），不再是可以被忽略的二階效應，而是直接躍升為主導系統高頻動態行為的核心因素 。這些寄生電感與器件自身的非線性結電容在每次開關轉換期間形成高頻諧振槽路（LC Tank），引發劇烈的電壓和電流振蕩（Ringing） 。這種振蕩不僅會在器件的漏源極兩端產生可能擊穿氧化層的破壞性電壓過沖（Overshoot），更會作為強烈的電磁干擾（EMI）源，向自由空間輻射或沿著電源線傳導，嚴重干擾外圍敏感控制電路及通信總線的正常運行 。

傳統的EMI合規性評估通常被安排在產品研發的后期階段，依賴于昂貴的電波暗室（Anechoic Chamber）和專業的EMI接收機進行遠場或近場掃描 。然而，一旦在此階段發現輻射或傳導發射超標，工程師往往只能采取增加龐大的無源濾波器、添加金屬屏蔽罩或降低開關速度（犧牲效率）等治標不治本的補救措施。這種“后知后覺”的設計模式不僅顯著增加了系統的體積、重量和物料成本（BOM），還會導致產品上市周期的嚴重延誤 。

面對這一行業痛點，探索一種能夠在研發早期階段、甚至在實驗臺上即可完成的精準EMI建模與診斷技術顯得尤為迫切。現代高性能數字示波器所配備的快速傅里葉變換（FFT）功能，為這一需求提供了革命性的解決方案 。通過將時域中捕獲的復雜高頻開關振蕩信號轉換至頻域，工程師能夠清晰地剝離出不同寄生網絡所對應的特征諧振頻率。更進一步地，這種頻域分析技術開啟了一扇逆向工程（Reverse Engineering）的大門——基于特定的頻譜峰值分布，結合SiC MOSFET的本征電容數據，設計者可以極其精確地反推出當前PCB物理布線中隱藏的寄生電感數值，從而將抽象的EMI頻譜直接映射為具體的PCB走線缺陷 。本文將深入剖析SiC MOSFET開關瞬態的高頻物理機制，詳細推演從示波器FFT頻譜反推PCB寄生參數的數學建模過程，并系統性地提出基于頻域診斷結果的PCB物理層布線優化與高級驅動策略。

SiC MOSFET開關瞬態的物理機制與高頻寄生網絡建模

要精準實施基于FFT的逆向工程，首要前提是全面且深刻地理解SiC MOSFET在開關瞬態過程中的物理機制，以及由器件本身和PCB布線共同構成的復雜高頻寄生網絡模型。

器件本征寄生參數的多維解構

SiC MOSFET并非一個理想的純阻性開關，其內部物理結構決定了它是一個由多種非線性電容和微小電感構成的復雜網絡。這些本征參數是決定器件高頻動態特性的基石。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

首先是器件的內部寄生電容體系，主要由半導體耗盡層的寬度決定，因此具有顯著的電壓依賴性（非線性）。這些電容包括：

輸入電容（Ciss?=Cgs?+Cgd?） ：直接決定了柵極驅動器需要提供的總柵極電荷（QG?），影響著器件的開通和關斷延遲時間 。

輸出電容（Coss?=Cds?+Cgd?） ：在器件關斷期間，該電容需要被充電至直流母線電壓；在開通期間，其存儲的能量將被耗散在溝道中。Coss? 是與功率回路寄生電感發生諧振的核心元件 。

反向傳輸電容（Crss?=Cgd?） ：即米勒電容（Miller Capacitance）。盡管其絕對數值通常最小，但在高 dv/dt 瞬態下，它是溝通功率回路與柵極控制回路的關鍵耦合通道，是引發寄生導通的罪魁禍首 。

其次是器件封裝引入的寄生電感與電阻。以鍵合線（Bonding Wire）和引腳框架為代表的封裝技術會引入內部柵極電感（Lg(int)?）、內部漏極電感（Ld(int)?）和內部源極電感（Ls(int)?），同時還伴隨有內部柵極電阻（Rg(int)?） 。

下表展示了行業內幾款典型封裝的SiC MOSFET模塊在寄生參數上的差異，數據直觀地反映了先進封裝技術對寄生效應的抑制能力：

器件型號 / 封裝類型	測試條件	Ciss? (nF)	Coss? (nF)	Crss? (pF)	Rg(int)? (Ω)	模塊內雜散電感 Lσ? (nH)
BMF540R12KA3 (BASIC 62mm半橋)	25°C, VDS?=800V, 1MHz	33.95	1.32	53.02	2.47	≤14
CAB530M12BM3 (CREE 62mm半橋)	25°C, VDS?=800V, 1MHz	41.86	1.40	57.14	3.54	~ 15.8
B3M040120Z (BASIC TO-247-4單管)	25°C, VDS?=800V, 100kHz	1.87	0.082	6.0	1.6	典型分布參數

PCB物理布線寄生參數的提取與等效模型

除了器件自身的本征參數，PCB布線的幾何結構——包括覆銅走線的長度、寬度、銅厚，以及多層板之間的層間距和過孔（Via）設計——構成了高頻寄生網絡的主體 。

在高頻下，一段普通的PCB走線不再是單純的導線，而必須被建模為分布式的RLC傳輸線模型。為了在電路級進行EMI建模和逆向反推，通常將其簡化為集總參數（Lumped Parameter）模型 。對于功率級設計而言，最關鍵的外部寄生參數包括：

直流母線寄生電感（Lbus?） ：由支撐直流母線電容（DC-Link Capacitor）到功率模塊引腳之間的走線或銅排（Busbar）產生 。

外部驅動寄生電感（Lgate(ext)?） ：由柵極驅動芯片輸出端到SiC MOSFET柵極引腳之間的走線產生 。

共源極電感（Lcs?） ：這是同時存在于功率主回路和柵極驅動回路中的共享電感，通常由器件的源極引腳長度以及未采取開爾文（Kelvin）連接的PCB接地走線構成 。

將器件本征參數與PCB寄生參數結合，我們便構建出了用于分析開關瞬態的完整高頻等效電路模型。在該模型中，主要存在兩個相互耦合的諧振回路：

功率回路（Power Loop / Commutation Loop） ：由直流母線電容、總雜散電感（Lpower_loop?=Lbus?+Ld(ext)?+Ls(ext)?+Lσ?）以及下管的輸出電容（Coss?）構成 。

柵極回路（Gate Loop） ：由驅動器輸出級、總柵極阻抗（Rg(ext)?+Rg(int)?）、總柵極電感（Lgate?=Lgate(ext)?+Lg(int)?）以及器件的輸入電容（Ciss?）構成 。

開關瞬態過程中的電磁振蕩激發機制

以SiC MOSFET的關斷瞬態（Turn-off Transient）為例，深入剖析寄生振蕩的產生機理對于后續的頻域診斷至關重要 。

關斷過程可細分為多個物理階段。當驅動器向柵極施加關斷電壓（如 -4V 或 -5V）時，輸入電容 Ciss? 開始通過柵極電阻放電，柵源電壓 VGS? 呈指數下降 。當 VGS? 降至米勒平臺（Miller Plateau）電壓時，器件的漏源電壓 VDS? 開始迅速上升。在這一階段，由 dv/dt 激發的位移電流 Igd?=Crss?×dtdvds?? 強烈地向柵極回路注入，對抗 VGS? 的下降，導致 VGS? 停留在米勒平臺 。

當 VDS? 上升至直流母線電壓 VDC? 時，反并聯二極管開始正向導通接續電流。此時，流過SiC MOSFET溝道的電流 ID? 開始以極高的 di/dt 斷崖式下降 。這一巨大的電流變化率直接作用于功率回路的總寄生電感 Lpower_loop? 上，依據法拉第電磁感應定律，在電感兩端激發出極高的感生電動勢 VL?=Lpower_loop?×dtdi? 。

這部分感生電動勢與直流母線電壓疊加，共同施加在正在關斷的SiC MOSFET兩端，形成了破壞性的電壓過沖（Voltage Overshoot） 。更嚴重的是，此時整個功率回路構成了一個欠阻尼的二階LC諧振系統。儲存在寄生電感 Lpower_loop? 中的磁場能量與儲存在器件輸出電容 Coss? 中的電場能量開始進行高頻的周期性交換，這就是我們在示波器時域波形上觀察到的高頻振鈴（Ringing）現象 。這種高頻交變電流沿著PCB走線流動，將PCB跡線變為了高效的微帶天線（Microstrip Antenna），從而向外輻射出強烈的電磁干擾（EMI）頻譜 。

現代數字示波器在EMI調試中的高級頻域分析（FFT）技術

為了從紛繁復雜的時域波形中剝離出確切的寄生參數信息，必須借助頻域分析工具。雖然標準的EMC合規性測試依賴于EMI接收機（EMI Receiver）和頻譜分析儀（Spectrum Analyzer），但這些設備在研發早期的板級調試中存在顯著局限性 。它們主要呈現的是長周期內平均或準峰值（Quasi-Peak）的頻譜包絡，失去了與具體瞬態開關事件的時間關聯性 。

相比之下，配備了快速傅里葉變換（FFT）功能的現代高帶寬數字示波器，成為了連接時域瞬態波形與頻域諧振特征的完美橋梁 。通過高級的FFT技術，工程師能夠精確捕獲納秒級的開關邊沿，并將其轉化為高分辨率的頻譜圖，從而實現對EMI源的精確定位 。

采樣率、存儲深度與頻率分辨率的協同優化

在使用示波器進行FFT分析時，儀器的硬件配置與參數設置直接決定了頻域數據的準確性。根據奈奎斯特-香農采樣定理（Nyquist-Shannon Sampling Theorem），示波器的采樣率（Sample Rate, Fs?）必須至少達到被測信號最高頻率成分的兩倍 。考慮到SiC MOSFET開關瞬間可能激發出高達 100 MHz 甚至 200 MHz 的高頻寄生諧振，示波器的模擬帶寬應至少選擇 500 MHz 至 1 GHz，而相應的采樣率應配置在 2.5 GS/s 至 5 GS/s 以上 。

在保證了足夠的頻率覆蓋范圍（Span）之后，另一個核心參數是頻率分辨率（Resolution Bandwidth, Δf）。頻率分辨率決定了頻譜圖上相鄰兩條譜線之間的最小頻率間隔，其數學關系由時間窗口的長度（Record Length, Trecord?）決定，即 Δf=Trecord?1? 。在實際操作中，如果要區分頻率極其相近的兩個諧振峰（例如功率回路諧振與柵極回路諧振可能非常接近），就必須增加捕獲的時間長度。然而，過長的記錄時間會引入大量非振蕩期間的平穩信號，稀釋了瞬態諧振的能量權重。因此，需要引入門控FFT技術。

門控FFT（Gated FFT）與時間窗的精準截取

門控FFT（Gated FFT）是進行SiC MOSFET寄生參數逆向工程的核心分析手段 。標準的FFT操作是對示波器屏幕上顯示的所有數據點進行全局數學轉換。由于開關電源的波形是低頻（例如 50 kHz 的 PWM 基波）宏觀周期與高頻（數百 MHz）微觀瞬態振蕩的疊加，全局FFT會將極高能量的低頻開關諧波引入頻譜，這些低次諧波的旁瓣泄漏會嚴重淹沒并掩蓋高頻段的寄生諧振峰 。

通過激活 Gated FFT 功能，工程師可以在示波器的時域視圖中設置一對時間光標（Time Cursors），構建一個僅僅包含數百納秒寬度的“門”（Gate） 。例如，將門控窗口精確地放置在 VDS? 關斷電壓上升沿及隨后的衰減振鈴區域。此時，示波器的內部 ASIC 或 DSP 僅對窗口內的數據執行傅里葉變換 。這種操作徹底剔除了 PWM 基波周期的干擾，使得頻譜圖上呈現出的純粹是寄生 LC 槽路釋放能量所產生的高頻特征峰 。

窗函數（Window Function）的數學原理與選擇策略

在執行 Gated FFT 時，由于截取的時間窗口長度是人為設定的，截取片段的起點和終點在時間軸上幾乎不可能恰好平滑過渡到零（即信號的非周期性截斷）。如果直接將這樣帶有突變邊緣的離散數據送入 FFT 算法，在頻域中會產生極其嚴重的頻譜泄漏（Spectral Leakage），導致能量從真實的諧振頻率分散到相鄰的頻段，表現為頻譜圖上出現寬闊的“裙邊”，徹底破壞了尋峰的精度 。

為了強行使截斷信號滿足傅里葉變換的周期性假設，必須在時域上對數據乘以一個窗函數（Window Function），將其兩端強制壓低至零。不同的窗函數在主瓣寬度（Main Lobe Width，影響頻率分辨率）和旁瓣衰減（Side Lobe Attenuation，影響幅度精度和動態范圍）之間存在不同的數學妥協。在反推 PCB 寄生參數的應用中，窗函數的選擇遵循以下嚴格的規范：

窗函數類型 (Window Type)	頻域特性與數學表現	在 SiC EMI 反推分析中的應用場景與建議
矩形窗 (Rectangular)	本質上等同于不加窗。擁有最窄的主瓣寬度，提供最佳的頻率分辨率，但旁瓣泄漏最為嚴重 。	極不推薦。除非時間窗口恰好捕獲了完整的、已完全衰減至零的阻尼振蕩全過程，否則不可使用 。
漢寧窗 / 海明窗 (Hann / Hamming)	主瓣較寬，但旁瓣衰減優異。能夠極大地平滑信號邊緣的突變，有效抑制頻譜泄漏 。	首選推薦。非常適合用于測量瞬態阻尼振蕩信號的中心頻率。它能呈現出尖銳且清晰的諧振主峰，便于利用游標精準讀取 fring? 。
平頂窗 (Flat-top)	主瓣極其寬闊，頻率分辨率最差，但在主瓣頂部具有極好的幅度平坦度，幅度測量誤差極小。	輔助使用。當分析的最終目的是為了精確測量該諧振頻點的電磁輻射絕對幅度（如 dBμV 以評估合規性），而非僅僅尋找中心頻率時使用 。
布萊克曼-哈里斯窗 (Blackman-Harris)	擁有極高的旁瓣抑制比，能夠將泄漏降至極低水平，動態范圍大。	輔助使用。當信號中存在相距較遠且幅度差異極大的多個寄生諧振峰（如同時尋找功率回路與較弱的柵極回路諧振）時，有助于防止強峰掩蓋弱峰。

實戰逆向工程：從FFT頻譜諧振峰值反推PCB布線缺陷

在示波器上完成了精確的 Gated FFT 配置后，我們便獲得了一張清晰的高頻瞬態頻譜圖。這張頻譜圖是 PCB 物理布局與寄生電磁場交織相互作用的“指紋”（Signature） 。逆向工程的核心，就是利用嚴格的電路拓撲學公式，將這枚頻譜指紋解密為具體的集總寄生電感數值，并據此對 PCB 的特定區域進行物理缺陷診斷 。

功率回路走線電感的解析與反推計算

如前所述，當 SiC MOSFET 執行關斷動作時，陡峭的 di/dt 激發了功率回路總寄生電感（Lpower_loop?）與器件輸出電容（Coss?）的 RLC 串聯諧振。在時域中表現為漏源極電壓（VDS?）的過沖與衰減振鈴；在頻域中，Gated FFT 頻譜圖將在特定的高頻頻點呈現出一個極其醒目的高 Q 值尖峰，我們稱之為功率回路諧振頻率 fpower_ring? 。

根據無源網絡諧振的基本物理定律，理想無阻尼 LC 槽路的自然諧振頻率公式為：

f=2πLC?1?

在包含線路寄生電阻的實際 RLC 電路中，阻尼諧振頻率會略低于無阻尼自然頻率。然而，在以低阻抗銅箔走線為主的 PCB 功率回路中，寄生電阻引發的阻尼系數通常極小，可以合理地將其忽略，直接使用無阻尼公式進行工程估算 。

通過代數重構，我們可以推導出寄生電感的逆向計算核心公式：

Lpower_loop?=4π2?fpower_ring2??Ceq?1?

在應用此公式時，最大的工程陷阱在于等效電容 Ceq? 的取值 。傳統經驗往往錯誤地直接代入數據手冊首頁標稱的 Coss? 值。實際上，SiC MOSFET 的結電容具有極其強烈的非線性，隨著 VDS? 的升高，耗盡層展寬，電容值呈指數級下降 。由于我們截取的是關斷后期的振鈴波形，此時器件兩端承受著直流母線的高壓。因此，Ceq? 必須通過查閱器件數據手冊中的“Coss? vs VDS?”特性曲線，提取在當前實際直流母線電壓（VDC?）下的電容數值 。

此外，在半橋（Half-Bridge）拓撲中，進行換流的不僅有主動開關管的 Coss?，續流二極管（或同步整流上管）的寄生電容同樣并聯在諧振回路中 。因此，更精確的等效電容模型應為上下橋臂在母線電壓下輸出電容的總和：Ceq?=Coss_low?+Coss_high?（或者并聯的續流結電容）。

實戰計算案例分析： 假設某高頻電源產品采用了基本半導體的 TO-247-4 封裝 1200V/40mΩ SiC MOSFET（型號：B3M040120Z），工作在直流母線電壓 VDC?=800V 的降壓（Buck）轉換器中。在原型板調試時，工程師觀察到了嚴重的傳導 EMI 超標。 通過在下管的漏源極引腳處連接高帶寬無源探頭，并實施 Gated FFT，測得 VDS? 頻譜中存在一個強烈的諧振峰，中心頻率 fpower_ring?=55MHz。 查閱 B3M040120Z 的詳細靜態測試數據表可知，在 Tj?=25°C,VDS?=800V,f=100kHz 的測試條件下，該器件的 Coss? 為 82 pF 。考慮到上管續流時的結電容效應，假設總等效電容 Ceq?≈164pF。 將數據代入公式：

Lpower_loop?=4×π2×(55×106)2×(164×10?12)1?≈51.1nH

計算結果表明，當前功率開關回路的總寄生電感高達 51.1 nH。扣除 TO-247-4 封裝固有的內部寄生電感（通常在 10-15 nH 左右），可以精準判定，PCB 上的直流母線走線、去耦電容的引腳以及過孔布局，額外引入了近 36 nH 的惡性寄生電感。在 10 A/ns 的典型開關速度下，這 36 nH 的布線缺陷將直接制造出 360V 的危險電壓尖峰，這正是導致該產品 EMI 嚴重超標的物理元兇。

柵極驅動回路與共源極電感（LCS?）的頻域剖析

FFT 逆向工程不僅限于功率回路，它同樣是剖析柵極驅動電路布局缺陷的顯微鏡。如果在測量柵源電壓（VGS?）時，FFT 頻譜在不同的高頻頻點暴露出明顯的諧振峰，我們需要區分其物理來源：是純粹的柵極回路自諧振，還是由惡性寄生參數引起的交叉耦合反饋 ？

柵極回路自諧振（Gate Loop Resonance） ： 由驅動芯片輸出引腳、PCB 驅動走線、驅動電阻（Rg(ext)?）以及 MOSFET 封裝的柵極引腳構成的物理回路，具有不可忽視的走線電感（Lgate_loop?） 。該電感與 SiC MOSFET 的輸入電容（Ciss?）構成了柵極 LC 諧振網絡 。由于 Ciss?（通常在幾千 pF 級別，例如 B3M040120Z 的 Ciss? 高達 1870 pF ）遠大于 Coss?，柵極回路的自諧振頻率 fgate_ring? 通常顯著低于功率回路的諧振頻率 。 通過同樣的逆向公式 Lgate_loop?=4π2?fgate_ring2??Ciss?1?，我們可以反推出驅動走線的總電感 。如果該值超過了合理的經驗閾值（例如 > 20 nH），則明確暴露出 PCB 布局中驅動芯片距離功率管過遠，或者驅動信號線與其返回地線（Return Path）之間形成了巨大的閉合環路面積，相當于在板上鋪設了一組高效的磁場接收天線 。

共源極電感（Common Source Inductance, LCS?）的致命耦合： 這是高頻功率電子 PCB 設計中最危險的缺陷之一。當 PCB 的布局未能將強電流的功率回路返回地與弱信號的驅動回路返回地在物理上進行嚴格解耦時，這兩條回路會共享一段覆銅走線或器件的源極引腳，這段共享路徑的等效電感即為共源極電感 LCS? 。 在開關瞬態，巨大的漏極電流變化率 di/dt 流過 LCS?，會產生一個可觀的電壓降 VLcs?=LCS?×dtdid?? 。這個電壓被直接串聯注入到柵源極驅動回路中，形成強烈的負反饋機制：在開通時，它會拉低實際作用在芯片內部的柵極電壓，極大地延緩開通速度并增加開關損耗；在關斷時，它又會抬高內部柵極電壓，嚴重阻礙關斷進程 。 在 FFT 頻譜分析中，共源極電感缺陷具有極具辨識度的“指紋”：如果我們通過雙通道示波器同時對 VDS? 和 VGS? 執行 Gated FFT，發現在 VGS? 的高頻段頻譜中，突兀地出現了一個與功率回路 VDS? 諧振頻率（fpower_ring?）完全一致的尖峰，且兩者的相位存在特定的耦合關系，這就提供了鐵證——功率回路的強烈高頻振蕩正在通過過大的共源極電感 LCS?（或者過大的米勒電容 Crss? 導致的 dv/dt 串擾），無情地向脆弱的柵極回路倒灌噪聲 。

PCB布線缺陷與FFT頻譜特征診斷矩陣

為了將復雜的電磁理論轉化為一線工程師可直接落地的行動指南，我們將 FFT 頻域特征與引發這些特征的底層 PCB 物理布局缺陷進行了系統性的映射，構建了以下診斷矩陣：

示波器 FFT 頻譜特征異常表現	逆向推導出的物理寄生參數異常	映射的典型 PCB 物理布線缺陷及整改方向
VDS? 頻譜在 20MHz-60MHz 區間存在突出的高 Q 值孤立尖峰	Lpower_loop? (功率回路寄生電感) 顯著偏大計算值遠超模塊內部額定 Lσ?	1. 大環路缺陷：直流母線高頻去耦電容（Snubber/Decoupling Capacitor）距離功率模塊引腳過遠。 2. 磁通未對消：正負母線未采用多層板的平面疊層（Laminated）緊密設計，覆銅走線呈單層大面積發散狀，未能產生高頻渦流抵消效應 。
VGS? 頻譜在較低頻段（數MHz）出現異常寬廣的諧振鼓包	Lgate_loop? (柵極驅動回路寄生電感) 超出安全閾值（通常估算 > 20nH）	1. 走線過長：隔離驅動芯片未進行就近放置（Not closely coupled）。 2. 環路包圍面積大：柵極驅動信號（Gate）與其回路返回地（Source/Return）未采用平行相鄰走線或雙絞線模式，形成了開放的微帶環形天線 。
VGS? 頻譜中混入了與 VDS? 完全同頻的高能量尖峰分量	發生嚴重的米勒耦合串擾（Crosstalk）或 LCS? (共源極電感) 負反饋耦合	1. 開爾文源極失效：未使用具有開爾文源極引腳的封裝（如TO-247-4），或者在PCB底層直接將驅動地與流過大電流的功率地大面積覆銅短接 。 2. 布線串擾：柵極敏感走線在 PCB 內層與高壓強 dv/dt 的開關節點（Switch Node）平面發生了垂直物理重疊，導致極大的層間寄生交叉電容 。
頻譜底噪在幾十MHz至數GHz全頻段異常抬升，高頻衰減極差	Cparasitic_GND? (對地共模寄生電容) 異常龐大，主導了高頻共模（CM）EMI 發射	1. 散熱器接地不良：帶有絕緣導熱墊的器件與散熱器之間形成了極大的共模電容，且散熱器未妥善就近接地。 2. 開關平面面積失控：承受劇烈 dv/dt 突變的動態開關節點覆銅面積過大，使其演變為了強勁的共模偶極子天線 。

針對頻域診斷結果的PCB物理優化與高級鉗位技術

一旦通過 FFT 逆向工程揭示了 PCB 布線的具體缺陷，接下來的任務便是運用先進的電磁場理論與驅動控制技術，從根源上消除或抑制這些寄生諧振，以滿足嚴苛的 EMI 規范并保障 SiC MOSFET 的長期可靠性。

功率回路的幾何拓撲重構與磁通消除

為了粉碎 Lpower_loop? 引發的高頻輻射尖峰，必須在物理層面進行拓撲重構。高頻開關瞬態電流的傳播遵循“最小電感路徑”（Path of Least Inductance）原則，而非直流狀態下的“最小電阻路徑” 。

因此，磁通對消（Flux Cancellation） 成為高頻 PCB 布局的黃金法則。在多層 PCB 設計中，必須強制將承載高頻開關脈動電流的直流母線正極（DC+）和負極（DC-）分配在相鄰的兩個物理銅層中，并確保它們在幾何投影上完全垂直重合 。當含有高頻諧波分量的電流在上下兩層以完全相反的方向流動時，根據安培右手螺旋定則，兩層電流產生的交變磁場將在走線之間的電介質層中發生強烈的破壞性干涉（相消干涉），從而極大地降低整個功率回路的等效互感與自感 。

配合磁通對消技術，必須將具有極低等效串聯電感（ESL）和合適自諧振頻率（SRF）的高頻去耦電容（如 C0G 材質陶瓷電容或吸收用薄膜電容）物理上緊貼 SiC 半橋模塊的 DC+ 和 DC- 端子放置 。這些電容為高達幾十 MHz 的瞬態高頻脈動電流提供了一條極短的“本地高速公路”，將其閉環在最小的物理面積內，徹底切斷了高頻 EMI 噪聲向外圍輸入電源線和輸出負載線蔓延的傳導路徑 。

徹底根除共源極耦合：開爾文連接的強制應用

面對 FFT 頻譜中 VDS? 與 VGS? 的同頻耦合惡夢，解決方案明確且唯一：在物理結構上徹底切斷驅動回路與功率回路的交集，實施純粹的開爾文連接（Kelvin Connection） 。

隨著 SiC 技術的發展，先進的封裝形式（如 TO-247-4、TO-263-7 單管，以及工業級大功率模塊）均單獨引出了一根獨立的“驅動源極”（Kelvin Source）引腳 。在 PCB 布局時，柵極驅動芯片的參考地平面必須是一塊獨立的“島嶼”，并且僅僅通過一條極短、極細的走線，單點連接到該 Kelvin Source 引腳上 。這種布局確保了高達數百安培的功率回路電流變化（di/dt）只會流經粗壯的功率源極引腳，絕對不會在驅動回路上產生任何壓降，從而完美地消除了共源極電感 LCS? 帶來的負反饋和振蕩禍根 。

主動米勒鉗位（Active Miller Clamp）與驅動優化策略

如果物理布線的優化已經觸及了制造工藝的極限，或者受到了機械外殼等物理空間的硬性約束，但 FFT 頻譜中由 dv/dt 通過米勒電容 Crss? 耦合至柵極的高頻噪聲依然存在導致誤導通的風險，此時必須引入電路層級的硬性鉗位保護技術 。

SiC MOSFET 低且具有負溫度系數的柵極閾值電壓（VGS(th)?），使得這一問題更為致命。例如，基本半導體的 BMF540R12MZA3 模塊，雖然常溫下典型閾值電壓為 2.7 V，但在 175°C 的極限結溫下，閾值電壓會驟降至 1.85 V 。這意味著哪怕是區區 2V 的高頻米勒寄生尖峰，也足以在高溫下引發災難性的半橋直通（Shoot-through）。

因此，正如基本半導體在其驅動方案中所著重強調的， “驅動 SiC MOSFET 使用米勒鉗位功能具有絕對的必要性” 。在先進的隔離型驅動芯片（如基本半導體的 BTD25350 系列）內部，集成了一個專用的米勒鉗位（Clamp）引腳。在 PCB 布局時，必須將該引腳以最短的直線距離直接連至 SiC MOSFET 的物理柵極引腳，跳過外部驅動電阻（Rg(ext)?） 。

其工作機理異常可靠：當驅動器發出關斷指令，且內部比較器檢測到實際的柵極電壓已經下降到一個安全閾值（通常為 2.0 V 左右）時，驅動芯片內部的鉗位 MOSFET 瞬間導通，將柵極直接以極低阻抗（通常小于 1 Ω）短路至負偏置電源軌（如 -4V 或 -5V） 。這條強制開啟的“泄洪道”直接截斷了來自 Crss? 的位移電流，防止其在外部回路中建立電壓，從而在頻域和時域上徹底抹殺了米勒效應引發的寄生導通可能 。

利用反推參數解析設計 RC Snubber 緩沖吸收網絡

在極少數對輻射 EMI 發射限值要求極其嚴苛（如航空航天或醫療設備）的應用中，單純的布局優化可能仍無法滿足規范，此時需要部署 RC Snubber（阻容緩沖器）電路 。

傳統 Snubber 的設計往往依賴于低效的“試湊法”（Trial and Error），而有了通過 FFT 逆向工程獲取的精確寄生參數后，我們可以對其進行嚴謹的數學解析設計 。

為了將高頻 LC 諧振槽路的動態響應調整為快速收斂的臨界阻尼狀態（Damping Factor ζ≈1），我們在 SiC MOSFET 的漏極和源極之間直接并聯一個微小的電容 Csnub? 和一個電阻 Rsnub?。 首先，選擇緩沖電容 Csnub? 的容值等于或兩倍于前文確定的器件等效寄生電容 Ceq?。這一操作人為地增大了諧振槽路的總電容，使得原本極高頻的振鈴頻率向低頻移動，更易于被吸收 。 隨后，根據諧振槽路的特征阻抗公式，我們可以直接計算出實現臨界阻尼所需的最佳電阻值：

Rsnub?≈Ceq?+Csnub?Lpower_loop???

（注：此計算公式忽略了器件內部極小的導通電阻影響，這在工程近似中是完全合理的 ）。

將精確計算出的 RC 元件盡可能緊貼地布置在開關管引腳上，可以宛如外科手術般精準地吸盡 FFT 頻譜中對應的高頻尖峰能量，將數十兆赫茲的輻射刺峰徹底壓平，在僅付出微小開關損耗代價的前提下，完美解決高頻段的 EMI 超標難題 。

先進封裝材料革命：Si3N4 對高頻寄生穩定性的深遠影響

最后，必須指出的是，EMI 建模和逆向反推在原型驗證階段取得的完美參數，可能會在設備長期服役后發生嚴重的漂移。這涉及到熱-機-電多物理場耦合導致的可靠性衰退問題，即 PCB 及功率模塊內部材料界面的老化，尤其是鍵合線脫落和覆銅陶瓷基板（DCB/AMB）的分層（Delamination） 。

傳統高功率模塊常采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為絕緣導熱基板。然而，在 SiC 器件高頻、高功率密度運行產生的劇烈熱沖擊循環（Thermal Cycling）下，陶瓷與覆銅層之間由于熱膨脹系數（CTE）的不匹配，極易產生微觀裂紋甚至大面積分層 。這種物理結構的破壞會劇烈改變模塊內部電流的流動路徑，導致其內部原本極低的雜散電感（Lσ?）和共源極電感顯著增加 。研究表明，即使是單根鍵合線的斷裂或輕微的基板分層，也可能導致局部寄生電感上升 5% 到 15% 以上 。對于具有極低原始電感（如 <14 nH）的先進 SiC 模塊而言，這種幅度的寄生電感漂移足以誘發原本不存在的破壞性過壓擊穿或劇烈 EMI 輻射災難 。

為了根治這一潛在的長期 EMI 失效隱患，現代高端工業級和車規級 SiC 功率模塊進行了底層的材料學革命。以基本半導體最新發布的 ED3 封裝和 62mm 封裝（如 BMF540R12MZA3、BMF540R12KA3）產品線為例，它們全面棄用了傳統的陶瓷基材，轉而引入了代表當今材料科學前沿的 高性能氮化硅（Si3?N4?）AMB（Active Metal Brazing，活性金屬釬焊）陶瓷覆銅板 。

基板材料類型	熱導率 (W/mK)	抗彎強度 (N/mm2)	斷裂韌性 (Mpam?)	溫度沖擊循環后的結合強度與寄生穩定性表現
氧化鋁 (Al2?O3?)	24 (低)	450 (較脆)	4.2	1000次熱沖擊后極易出現嚴重的銅箔與陶瓷分層，導致寄生電感大幅漂移，高頻 EMI 惡化 。
氮化鋁 (AlN)	170 (極高)	350 (極脆)	3.4	導熱雖好但極脆，需增加厚度彌補。熱沖擊后同樣易分層失效，寄生參數穩定性差 。
氮化硅 (Si3?N4?) AMB	90 (高)	700 (極高)	6.0 (卓越)	經歷 1000 次嚴苛溫度沖擊試驗后，依然保持極高的結合強度（≥10N/mm），無任何分層現象。內部電磁走線路徑穩如泰山，寄生參數與高頻 EMI 表現具備卓越的長期一致性 。

從上表的詳細參數對比可以看出，盡管 Si3?N4? 的絕對熱導率（90 W/mK）略低于極脆的 AlN（170 W/mK），但其高達 700 N/mm2 的抗彎強度和卓越的斷裂韌性，允許基板被加工得更薄（典型厚度可降至 360 μm 以下），從而在系統實際熱阻表現上完全媲美甚至超越 AlN 。更重要的是，其近乎堅不可摧的機械強度和完美的熱膨脹匹配，確保了功率模塊內部的電氣連接架構在苛刻的工況歲月洗禮下保持絕對的剛性穩定，徹底消除了由材料老化誘發的高頻電感漂移和后期 EMI 失控風險 。

結論

隨著電力電子行業全面邁入以碳化硅（SiC）為核心的超高頻、高功率密度時代，系統設計的底層邏輯已經發生了根本性的范式轉移。極端的電壓和電流變化率（dv/dt 與 di/dt）無情地放大了傳統設計中微不足道的封裝及 PCB 寄生參數，使得電磁干擾（EMI）、電壓尖峰與瞬態寄生振蕩成為了制約寬禁帶器件潛能釋放的最大壁壘。傳統的“黑盒式”試錯與盲目的事后 EMC 整改，已不再適應現代高效嚴謹的工程研發需求。

本文深入剖析了利用現代高帶寬數字示波器的 Gated FFT 技術進行 EMI 頻域建模與診斷的實戰方法論。通過精密的時頻域聯動，我們將復雜、雜亂的時域開關振鈴，清晰地解構為具有明顯物理特征的頻域諧振尖峰。基于無源網絡諧振的經典物理定律，結合 SiC MOSFET 動態、非線性的輸出電容（Coss?）與輸入電容（Ciss?），我們構建了從 FFT 頻譜特征到集總寄生電感（Lstray?）的精確數學逆向反推模型。這一逆向工程技術使得不可見的電磁場能量分布變得量化透明，工程師得以精準識別并剝離出直流母線走線的高功率回路電感、柵極驅動回路電感，以及最為致命的共源極交叉耦合電感（LCS?）。

針對頻域診斷出的布局物理缺陷，本文系統性地提出了包括磁通對消多層布線、高頻去耦電容的精準配置、強制開爾文（Kelvin）源極連接在內的板級物理拓撲重構法則。面對不可避免的高溫閾值漂移危機與極端的米勒串擾，采用具備主動米勒鉗位（Active Miller Clamp）功能的隔離驅動技術，結合基于逆向寄生參數精確計算的 RC Snubber 緩沖網絡，成為了保障系統絕對穩定的最后防線。最終，輔以如高性能氮化硅（Si3?N4?）AMB 這樣代表材料科學前沿的先進封裝基板，功率變換系統得以在最嚴苛的熱機電應力下，確保其高頻寄生特征與 EMI 表現的終身穩定。掌握并融會貫通這一套從“頻域深度透視”到“底層物理重構”的方法論，是每一位頂尖電力電子工程師駕馭 SiC 時代的必由之路。
