真相一：

替代的核心不是“一模一樣”，而是“5% 的容差藝術”

很多初級工程師在尋找國產替代時，容易陷入“完美強迫癥”，總想找個連絲印都一樣的型號。但在資深工程師眼中，P2P（點對點）替代是一門關于關鍵參數嚴格對齊的“藝術”。

根據技術驗證的核心邏輯，替代料與原廠型號的電氣特性必須高度匹配，尤其是以下三個核心指標：VRWM（反向關斷電壓）、VBR（擊穿電壓）和Cj（結電容）。

“參數嚴格對齊：VRWM、VBR、Cj與原廠型號的誤差必須控制在5%以內，這是確保電路在不改變PCB設計前提下直接替換的技術底線?！?br />

以TI經典的單通道ESD保護器件TPD1E10B06DPYR為例，在雷卯的方案庫中，對應的ESDA05CP30實現了電氣參數的完美映射。更重要的是，我們要解決硬件工程師的“裝配焦慮”：雷卯方案完美支持DFN0603和SOD523等微型封裝。這意味著你不需要修改任何走線和焊盤，就能實現無縫切換。

真相二：

帶寬是接口防護的“天花板”，電容則是它的“緊箍咒”

在高速信號設計中，防護器件的寄生電容（Cj）是信號完整性的“頭號天敵”。很多工程師習慣性地選擇防護功率最強的器件，卻忽略了傳輸速率與電容的負相關邏輯。傳輸速率越高，對電容的要求就越嚴苛。如果電容過大，信號波形會發生嚴重畸變，導致數據丟包。

高速協議的極低閾值：對于PCIe Gen 6+或USB 3.2 Gen 2 (20Gbps)這種頂級速率接口，寄生電容必須嚴控在< 0.3pF?以內。

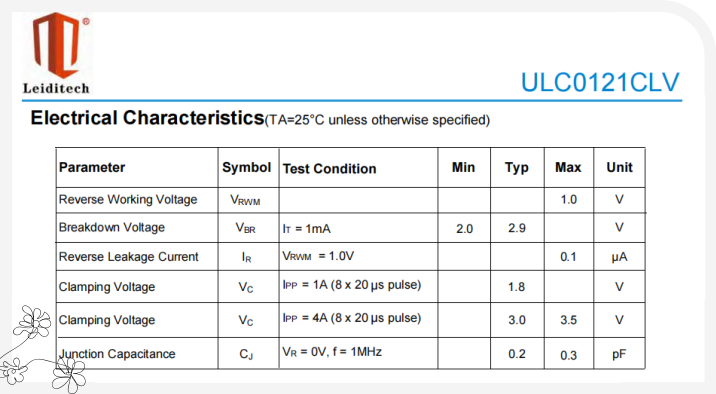

天線的特殊需求：這是一個容易被忽略的細節——對于高達15GHz頻率的射頻天線，必須選用如上海雷卯ULC0121CLV這種電容僅為0.2pF（甚至< 0.5pF）的專用器件。

低速協議的寬容：相比之下，CAN總線（< 1Mbps）可以容忍?

這種“帶寬換取空間”的技術邏輯告訴我們：在高速接口上，每一皮法（pF）的壓縮都是在為系統的信號帶寬續命。

真相三：

電源線不需要“苗條”，它需要“厚重”的肌肉

這是一個典型的設計誤區：認為所有接口都只需要防靜電低結電容ESD。

真相是：電源線路（如USB Type-C的Vbus）對結電容要求及其寬松，但對能量吸收能力（Surge/Surge Protection）要求極高。Vbus引腳不傳輸數據，可以容忍高達150pF的寄生電容，但它必須具備抵御雷擊或開關瞬態沖擊的“厚重肌肉”，即大IPP的ESD或者TVS。

我們需要根據環境采取不同的保護策略：

室內短距離（防靜電為主）：主要是應對人手觸摸，使用常規普通電容ESD器件。

室外長距離（必須防浪涌）：暴露在外的Vbus、室外網口或天線，極易遭受感應浪涌。此時，我建議采用雷卯的DFN2020-3封裝的SD0501P4-3至SD3002P4-3系列。在嚴苛的室外環境下，往往需要采用GDT（陶瓷氣體放電管） 配合TVS/ESD進行兩級防護，通過多級分流策略確保后端IC的萬無一失。

真相四：

國產替代不僅僅是“便宜”，更是“降維打擊”的性能升級

很多人認為國產替代就是犧牲性能換價格，這完全是認知偏差。在靜電防護領域，雷卯的方案在某些指標上已經實現了對國際巨頭的“性能超車”。

最核心的指標就是鉗位電壓（Vc）。Vc越低，意味著靜電發生時殘留在后端IC上的電壓越小，保護就越徹底。

實例對比：TI某型號的鉗位電壓Vc可能在12V，而雷卯對應的升級型號ULC0342P的Vc僅為5V。

抗靜電冗余：某些型號如ULC0511CDN，其抗靜電性能可支持到±30kV，遠超行業標準的±8kV。

除了性能，商業維度的優勢同樣具有壓倒性：

成本：普遍比TI漲價后低30%-50%。

交期：TI的典型交期目前為3-5周，而雷卯憑借國內現貨優勢，可縮短至1-2周。在“快魚吃慢魚”的市場環境里，交期就是生命線。

真相五：

不僅是選型，PCB 布局才是隱藏的“最后 1 公里”

作為一個在實驗室里泡了10年的老工兵，我必須給新入行的同仁傳授一句秘籍：選對型號只算成功了一半，剩下的全看PCB的功底。

優先集成化方案：對于HDMI或USB這種多通道高速差分信號，強烈建議放棄離散器件，改用LMULC1545CLV這種四通道集成方案。這不僅能減少元器件數量，更能通過物理結構的對稱性極大降低寄生電感。

消滅接地阻抗：布局時，防護器件的GND引腳必須通過大面積覆銅與地平面相連。不要指望那根細長的走線能泄放掉瞬間幾千伏的能量。記住，降低接地阻抗是泄放能量的唯一捷徑，否則再貴的ESD器件也會淪為擺設。

結語：

從“被動挨漲”到“主動重構”

TI轉向汽車和工業等高利潤市場的戰略調整，正為國產標準件的替代留下巨大的窗口期。對于硬件工程師而言，與其在每一次漲價函面前焦慮，不如主動重構自己的供應鏈體系。

通過精準對齊VRWM、VBR、Cj等關鍵參數，并利用更低的鉗位電壓實現性能反超，我們完全可以化危為機。最后，留下一個值得所有研發總監反思的問題：

“在供應鏈安全成為核心競爭力的今天，你的電路板上還留著多少毫無技術壁壘卻又‘高溢價’的隱患？”
