無刷直流電機（BLDC）的無傳感器控制技術是現代電機控制領域的重要技術方向，通過檢測反電動勢過零點來確定轉子位置，實現無位置傳感器的精確控制。本文將基于HPMicro SDK中的bldc_over_zero示例，詳細介紹BLDC電機的無傳感器過零控制技術，包括控制原理、軟件架構和實際應用。

1. BLDC無傳感器控制基礎理論

1.1 反電動勢產生機理與數學模型

當BLDC電機轉動時，轉子永磁體在定子繞組中運動，根據法拉第電磁感應定律產生反電動勢。這一現象的物理本質是磁通量的時間變化率：

其中：

• ?m為磁鏈幅值，取決于永磁體強度和繞組匝數
• ω為轉子電角速度
• θ為轉子電角度位置

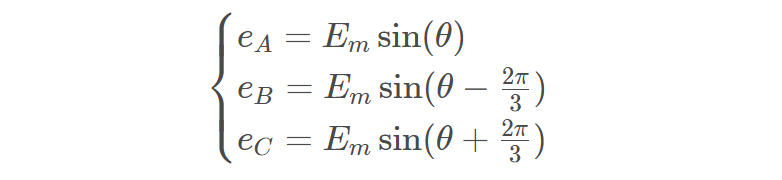

三相反電動勢表達式：

對于理想的三相BLDC電機，三相反電動勢具有120°相位差：

其中為反電動勢幅值。

反電動勢常數的物理意義：

反電動勢常數 Ke與電機的物理結構密切相關：

其中：

N為每相串聯導體數

• Br為永磁體剩磁密度
• l為導體有效長度
• r 為電機半徑

1.2 過零檢測的物理原理與數學推導

懸浮相電壓的構成：

在三相BLDC電機的六步換相控制中，任意時刻都有一相處于懸浮狀態（未導通）。該相的端電壓由反電動勢和中性點電壓共同決定：

中性點電壓的計算：

理論上，三相中性點電壓為：

但在實際系統中，無法直接測量中性點電壓。HPM MCL庫采用"虛擬中性點"方法，通過導通兩相的電壓均值來估算：

過零點的數學條件：

當懸浮相反電動勢過零時：

即：

30度延遲的理論依據：

過零點對應轉子磁極軸線與定子繞組軸線垂直的瞬間，此時轉子位于兩個換相點的中間位置。為獲得最大轉矩，需要在過零點后延遲30°電角度再進行換相：

對應的時間延遲為：

其中 為上一次換相間隔時間。

1.3 六步換相序列的理論基礎

換相序列的磁場原理：

六步換相控制的本質是在定子中產生旋轉磁場，與轉子永磁體相互作用產生轉矩。每個換相步驟對應60°電角度的磁場位置：

換相序列與過零檢測的對應關系：

磁通鏈與轉矩分析：

在每個換相區間內，轉矩可表示為：

其中：

• P 為極對數
• ?pm 為永磁磁鏈
• Ia為相電流幅值
• θe為轉子電角度
• θi 為電流矢量角度

為獲得最大轉矩，需要保持θe?θi=90°，這正是 30° 延遲換相的理論依據。

2. 軟件架構分析

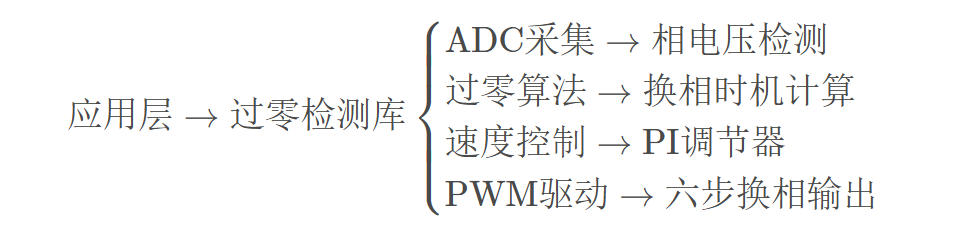

2.1 系統架構概述

2.2 核心數據結構

系統使用hpm_mcl_over_zero_cfg_t結構體封裝過零控制相關數據：

typedefstructhpm_mcl_over_zero_cfg{ int32_tadc_u; // U相ADC采樣值 int32_tadc_v; // V相ADC采樣值 int32_tadc_w; // W相ADC采樣值 uint32_tnumber_consecutive_zeros;// 連續過零次數 uint32_tdelay_degree_30; // 30度延遲值 uint32_tinterval_tick; // 換相間隔時間 hpm_mcl_dir_tmotor_dir; // 電機方向 hpm_mcl_over_zero_interval_tnext_interval;// 下一換相區間 uint8_tpole_num; // 極對數 floatloop_time_in_sec; // 控制周期 hpm_mcl_over_zero_fsm_tfsm; // 狀態機}hpm_mcl_over_zero_cfg_t;

2.3 關鍵參數配置

電機物理參數：

sensorless_cfg.pole_num= MOTOR0_POLE_PAIR; // 極對數：2sensorless_cfg.loop_time_in_sec=0.0001; // 控制周期：100μssensorless_cfg.motor_dir= motor_dir; // 電機方向

PI控制器參數：

pi_para.kp= PI_P_VAL; // 比例系數：124pi_para.ki= PI_I_VAL; // 積分系數：0.15pi_para.integral_max= PI_PWM_OUT_MAX; // 積分限幅pi_para.output_max= PI_PWM_OUT_MAX; // 輸出限幅

速度濾波參數：

speed_para.filter_coef=0.0304; // 濾波系數（100Hz）speed_para.kp=0.2814; // 速度環比例系數speed_para.ki=0.0145; // 速度環積分系數

3. 外設初始化詳解

3.1 ADC外設初始化

ADC用于采集三相電壓信號，實現反電動勢檢測：

voidadc_init(void){ adc_config_tcfg; adc_channel_config_tch_cfg; // ADC基本配置 cfg.module= BOARD_BLDC_ADC_MODULE; #ifBOARD_BLDC_ADC_MODULE == ADCX_MODULE_ADC12 cfg.config.adc12.res = adc12_res_12_bits; // 12位分辨率 cfg.config.adc12.conv_mode = adc12_conv_mode_preemption;// 搶占模式 cfg.config.adc12.adc_clk_div =2; // 時鐘分頻 #else cfg.config.adc16.res = adc16_res_16_bits; // 16位分辨率 cfg.config.adc16.conv_mode = adc16_conv_mode_preemption;// 搶占模式 cfg.config.adc16.adc_clk_div = adc16_clock_divider_4; // 時鐘分頻 #endif // 初始化三相ADC hpm_adc_init(&cfg);}

ADC觸發配置：

voidinit_trigger_cfg(uint8_ttrig_ch,boolinten){ adc_pmt_config_tpmt_cfg; pmt_cfg.config.adc12.trig_ch = trig_ch; // 觸發通道 pmt_cfg.config.adc12.trig_len = BOARD_BLDC_ADC_PHASE_PREEMPT_TRIG_LEN; pmt_cfg.config.adc12.adc_ch[0] = BOARD_BLDC_ADC_PHASE_CH_U;// U相通道 pmt_cfg.config.adc12.adc_ch[1] = BOARD_BLDC_ADC_PHASE_CH_V;// V相通道 pmt_cfg.config.adc12.adc_ch[2] = BOARD_BLDC_ADC_PHASE_CH_W;// W相通道 hpm_adc_set_preempt_config(&pmt_cfg);}

3.2 PWM外設初始化

PWM負責產生六步換相所需的驅動信號：

PWM模塊初始化：

voidpwm_init(void){ pwm_cmp_config_tcmp_config[3] = {0}; pwm_config_tpwm_config = {0}; // 停止PWM計數器 pwm_stop_counter(MOTOR0_BLDCPWM); // 設置PWM重載值 pwm_set_reload(MOTOR0_BLDCPWM,0, PWM_RELOAD); pwm_set_start_count(MOTOR0_BLDCPWM,0,0); // 配置比較器 cmp_config[0].mode = pwm_cmp_mode_output_compare; cmp_config[0].cmp = PWM_RELOAD >>1; // 50%占空比 cmp_config[0].update_trigger = pwm_shadow_register_update_on_shlk; // PWM輸出配置 pwm_config.enable_output =true; pwm_config.dead_zone_in_half_cycle =0; // 無死區時間 pwm_config.invert_output =false; // 配置所有PWM通道 pwm_setup_waveform(MOTOR0_BLDCPWM, BOARD_BLDC_UH_PWM_OUTPIN, &pwm_config, cmp_index, cmp_config,2); // ... 其他五個通道配置}

關鍵配置參數說明：

• PWM頻率：PWM_FREQUENCY = 20000(20kHz)
• 重載值：PWM_RELOAD = (motor_clock_hz/PWM_FREQUENCY) - 1
• 強制輸出模式：初始狀態下所有PWM輸出強制為0

3.3 定時器初始化

定時器用于控制算法的周期執行：

voidtimer_init(void){ gptmr_channel_config_t config; // 時鐘配置 clock_add_to_group(BOARD_BLDC_TMR_CLOCK,0); gptmr_channel_get_default_config(BOARD_BLDC_TMR_1MS, &config); // 定時器參數配置 config.reload=SENSORLESS_TMR_RELOAD+1; // 重載值 config.cmp[0] =SENSORLESS_TMR_RELOAD; // 比較值 // 使能中斷 gptmr_enable_irq(BOARD_BLDC_TMR_1MS,GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH,BOARD_BLDC_TMR_CMP)); gptmr_channel_config(BOARD_BLDC_TMR_1MS,BOARD_BLDC_TMR_CH, &config,true); intc_m_enable_irq_with_priority(BOARD_BLDC_TMR_IRQ,1);}

定時器參數計算：

4. 軟件結構框架

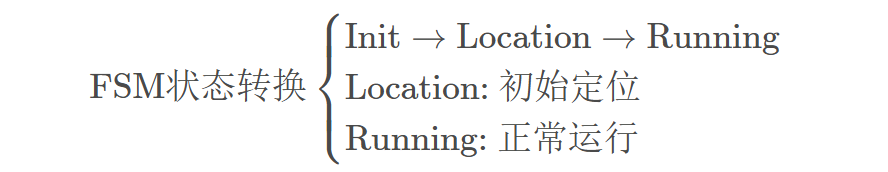

4.1 狀態機設計

系統采用狀態機管理過零控制流程：

狀態定義：

typedefenum{ hpm_mcl_over_zero_fsm_init =0, // 初始化狀態 hpm_mcl_over_zero_fsm_location =1, // 定位狀態 hpm_mcl_over_zero_fsm_running =2 // 運行狀態}hpm_mcl_over_zero_fsm_t;

4.2 初始化流程

步驟1：硬件初始化

board_init(); // 板級初始化motor_clock_hz =clock_get_frequency(BOARD_BLDC_QEI_CLOCK_SOURCE);init_pwm_pins(MOTOR0_BLDCPWM); // PWM引腳初始化init_motor_over_zero_sensorless_adc_pins();// ADC引腳初始化

步驟2：外設初始化

pwm_init(); // PWM初始化adc_init(); // ADC初始化timer_init(); // 定時器初始化

步驟3：控制參數初始化

init_over_zero_para(&sensorless_cfg); // 過零控制參數初始化

4.3 運行時框架

// 主循環：速度變化控制while(1) { motor_run =true; if(isadd) { user_setspeed++; // 加速 }else{ user_setspeed--; // 減速 } board_delay_ms(100);}// 定時器中斷：控制算法執行voidisr_gptmr(void){ step_delay =hpm_mcl_over_zero_step_get(&sensorless_cfg); // 獲取換相步驟 if(motor_run ==true) { speed_para.speed=hpm_mcl_over_zero_cal_speed(&sensorless_cfg);// 計算速度 current_speed =hpm_mcl_over_zero_speed_filter(&speed_para); // 速度濾波 pi_para.target= user_setspeed; // 設置目標速度 pi_para.cur= current_speed; // 當前速度 hpm_mcl_over_zero_pi_contrl(&pi_para); // PI控制 block_pwm_out =pival_to_pwmoutput(pi_para.outval); // 轉換為PWM輸出 bldc_block_motor0_duty_set(block_pwm_out); // 設置PWM占空比 hpm_mcl_over_zero_pwm_ctrl(BLDC_MOTOR0_INDEX, step_delay); // PWM控制輸出 }}

5. HPM MCL過零檢測算法深度分析

5.1 HPM MCL過零檢測的核心實現

虛擬中性點計算方法：

HPM MCL庫采用創新的虛擬中性點方法，簡化了過零檢測的復雜度：

// 核心檢測函數中的關鍵代碼int8_thpm_mcl_over_zero_step_get(hpm_mcl_over_zero_cfg_t*cfg){ int32_tadc_over_zero_u, adc_over_zero_v, adc_over_zero_w; // 計算三相虛擬中性點電壓 adc_over_zero_u = (cfg->adc_w + cfg->adc_v) >>1; // U相過零檢測用 adc_over_zero_v = (cfg->adc_w + cfg->adc_u) >>1; // V相過零檢測用 adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >>1; // W相過零檢測用}

檢測原理解析：

• 當檢測U相過零時，U相懸浮，用V相和W相電壓的均值作為中性點
• 比較：的符號變化
• 過零條件：該值從正變負或從負變正

5.2 三狀態機的深度實現分析

5.2.1 初始化狀態（hpm_mcl_over_zero_fsm_init）

casehpm_mcl_over_zero_fsm_init: cfg->last_interval = hpm_mcl_interval_init; cfg->delay_degree_30 =0; cfg->number_consecutive_zeros_w =0; cfg->adc_zero_ph =0; // 過零檢測階段標志 cfg->last_interval_tick =0; cfg->number_consecutive_zeros =0; cfg->interval_tick =0; cfg->speed_tick =0; cfg->interval = hpm_mcl_interval_init; cfg->fsm = hpm_mcl_over_zero_fsm_location; // 轉入定位狀態 break;

初始化的關鍵參數：

• adc_zero_ph：過零檢測階段標志，用于多階段驗證
• number_consecutive_zeros：連續過零檢測計數器
• delay_degree_30：30度延遲計數器

5.2.2 定位狀態（hpm_mcl_over_zero_fsm_location）

定位階段采用三階段驗證機制，確保初始轉子位置檢測的可靠性：

case hpm_mcl_over_zero_fsm_location: adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >>1; // 計算W相虛擬中性點 if(cfg->adc_zero_ph ==0) { // 第一階段：等待W相反電動勢從負變正 if(adc_over_zero_w - cfg->adc_w >0) { cfg->number_consecutive_zeros_w++; if(cfg->number_consecutive_zeros_w > HPM_OVER_ZERO_INIT_FILTER_TIMES) { cfg->adc_zero_ph =1; // 進入第二階段 cfg->number_consecutive_zeros_w =0; } }else{ cfg->number_consecutive_zeros_w =0; return-1; // 繼續等待 } }elseif(cfg->adc_zero_ph ==1) { // 第二階段：再次檢測過零，確保穩定 if(adc_over_zero_w - cfg->adc_w >0) { cfg->number_consecutive_zeros_w++; if(cfg->number_consecutive_zeros_w > HPM_OVER_ZERO_INIT_FILTER_TIMES) { cfg->adc_zero_ph =2; // 進入第三階段 } }else{ cfg->number_consecutive_zeros_w =0; return-1; } }elseif(cfg->adc_zero_ph ==2) { // 第三階段：定位完成，設置初始換相區間 cfg->last_interval = hpm_mcl_interval_w_down; cfg->interval = cfg->last_interval; cfg->next_interval = hpm_mcl_interval_w_down; // 根據電機方向設置下一個換相區間 if(cfg->motor_dir == hpm_motor_dir_forward) { cfg->next_interval = (cfg->interval %6) +1; }else{ cfg->next_interval -=1; if(cfg->next_interval ==0) { cfg->next_interval = hpm_mcl_interval_u_up; } } cfg->fsm = hpm_mcl_over_zero_fsm_running; // 轉入運行狀態 } break;

定位算法的關鍵特點：

• 連續性驗證：HPM_OVER_ZERO_INIT_FILTER_TIMES = 15，需連續15次檢測到相同結果
• 二次確認機制：確保轉子位置檢測的準確性
• 方向適應：根據電機方向設置不同的換相序列

5.2.3 運行狀態（hpm_mcl_over_zero_fsm_running）

運行狀態是核心算法，實現六步換相的過零檢測：

casehpm_mcl_over_zero_fsm_running: cfg->interval_tick++; // 換相間隔計時 cfg->delay_degree_30++; // 30度延遲計時 // 計算三相虛擬中性點 adc_over_zero_u = (cfg->adc_w + cfg->adc_v) >>1; adc_over_zero_v = (cfg->adc_w + cfg->adc_u) >>1; adc_over_zero_w = (cfg->adc_u + cfg->adc_v) >>1; // 根據當前區間和電機方向進行過零檢測 switch(HPM_OVER_ZERO_INDEX_GET(cfg->next_interval, cfg->motor_dir)) { caseHPM_OVER_ZERO_INDEX_GET(hpm_mcl_interval_w_down, hpm_motor_dir_forward): if (adc_over_zero_w - cfg->adc_w >0) { // W相從負過零到正 cfg->number_consecutive_zeros++; }else{ cfg->number_consecutive_zeros =0; } break; caseHPM_OVER_ZERO_INDEX_GET(hpm_mcl_interval_w_up, hpm_motor_dir_forward): if (adc_over_zero_w - cfg->adc_w number_consecutive_zeros++; }else{ cfg->number_consecutive_zeros =0; } break; // ... 其他五個區間的檢測邏輯 } // 過零檢測成功處理 if(cfg->number_consecutive_zeros >= HPM_OVER_ZERO_FILTER_TIMES) { cfg->number_consecutive_zeros =0; cfg->last_interval_tick = cfg->interval_tick; // 保存上次換相間隔 cfg->interval_tick =0; // 重置計數器 cfg->delay_degree_30 = HPM_OVER_ZERO_FILTER_TIMES; // 設置30度延遲 // 計算下一個換相區間 if(cfg->motor_dir == hpm_motor_dir_forward) { cfg->next_interval = (cfg->interval %6) +1; }else{ cfg->next_interval -=1; if(cfg->next_interval ==0) { cfg->next_interval = hpm_mcl_interval_u_up; } } } // 30度延遲判斷和換相執行 if(cfg->delay_degree_30 > (cfg->last_interval_tick >>1)) { cfg->speed_tick = cfg->last_interval_tick; // 保存速度計算用數據 cfg->interval = cfg->next_interval; // 執行換相 } break;

運行狀態的關鍵算法：

1. 雙重計時器機制：

• interval_tick：換相間隔計時器
• delay_degree_30：30度延遲計時器


2. 過零檢測的數學條件：

ParseError: KaTeX parse error: Expected & or \\ or \cr or \end at end of input: …erval\_tick}{2}

5.3 HPM MCL的高精度速度計算算法

理論基礎與數學推導：

基于換相間隔時間計算電機轉速的數學模型：

轉換為每分鐘轉數（rpm）：轉換為每秒轉數（rps）：

HPM MCL庫的實際實現：

floathpm_mcl_over_zero_cal_speed(hpm_mcl_over_zero_cfg_t*cfg){ // 原始實現：基于換相間隔計算轉速 return((float)((60.0f/ cfg->pole_num) /360.0f))/(cfg->loop_time_in_sec * (cfg->speed_tick +1));}

算法分析與優化：

單位統一化：

其中：

• ：將每分鐘轉數轉換為每秒轉數
• ：采樣周期（秒）
• ：換相間隔的采樣次數

精度優化技巧：

• 使用speed_tick + 1避免除零錯誤
• 通過last_interval_tick保存上次有效測量值
• 采用浮點運算提高計算精度

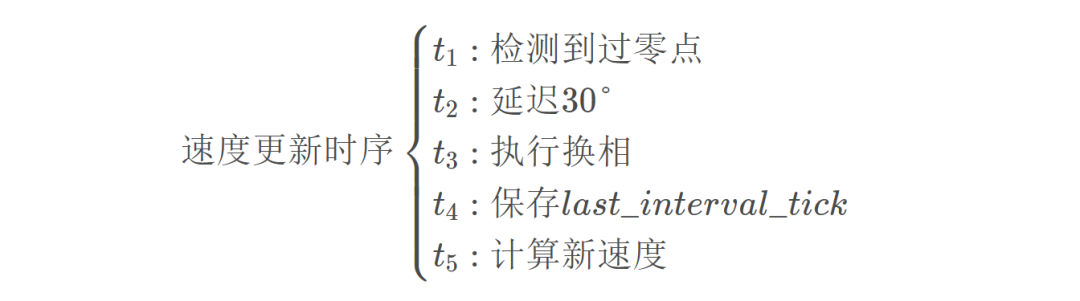

速度計算的時序分析：

這種設計確保了速度計算的實時性和準確性。

5.4 HPM MCL的高級PI控制算法

雙環PI控制系統架構：

HPM MCL實現了雙層PI控制系統：外環PI控制器 + 內環PWM輸出控制。

外環：速度PI控制器：

floathpm_mcl_over_zero_speed_filter(hpm_mcl_over_zero_spd_para_t*par){ floatportion_asp =0; floatportion_asi =0; // 低通濾波器預處理 par->err = par->speed - par->speedout; par->err_last = par->filter_coef * par->err + (1- par->filter_coef) * par->err_last; // PI控制計算 portion_asp = par->kp * par->err_last; // 比例項 portion_asi = par->ki * par->err_last; // 積分項 portion_asi += par->mem; // 積分累加 // 積分限幅 if(portion_asi > par->integral_max) { portion_asi = par->integral_max; }elseif(portion_asi < par->integral_min) { portion_asi = par->integral_min; } par->mem = portion_asi; // 組合PI輸出 portion_asi += portion_asp; // 輸出限幅 if(portion_asi > par->output_max) { portion_asi = par->output_max; }elseif(portion_asi < par->output_min) { portion_asi = par->output_min; } par->speedout = portion_asi; returnpar->speedout;}

內環：PWM占空比PI控制器：

floathpm_mcl_over_zero_pi_contrl(hpm_mcl_over_zero_pi_para_t*par){ floatresult =0; floatcurerr =0; floatportion_asp =0; floatportion_asi =0; curerr = par->target - par->cur; // 計算誤差 portion_asp = curerr * par->kp; // 比例項 portion_asi = curerr * par->ki + par->mem; // 積分項 // 積分限幅（防止積分飽和） if(portion_asi < par->integral_min) { portion_asi = par->integral_min; }elseif(portion_asi > par->integral_max) { portion_asi = par->integral_max; } par->mem = portion_asi; // PI輸出組合 result = portion_asi + portion_asp; // 輸出限幅（防止PWM超出范圍） if(result < par->output_min) { result = par->output_min; }elseif(result > par->output_max) { result = par->output_max; } par->outval = result; returnresult;}

PI控制器的高級特性分析：

控制參數的自適應調優：

系統在實際應用中采用了經驗參數：

// 速度環PI參數speed_para.kp=0.2814; // 比例系數speed_para.ki=0.0145; // 積分系數speed_para.integral_max=1000; // 積分上限speed_para.integral_min= -1000; // 積分下限// PWM環PI參數pi_para.kp=PI_P_VAL; // 124pi_para.ki=PI_I_VAL; // 0.15pi_para.integral_max=PI_PWM_OUT_MAX; // PWM最大值pi_para.integral_min= -PI_PWM_OUT_MAX; // PWM最小值

這些參數通過大量實驗優化，可以在大多數BLDC電機上直接使用。

5.5 HPM MCL的多級濾波系統

濾波系統的分層設計：

HPM MCL采用多級濾波架構，提高系統的抗干擾能力：

1. 硬件濾波層：過零檢測的連續性驗證
2. 軟件濾波層：數字低通濾波器
3. 控制濾波層：PI控制器的積分作用

連續性驗證濾波器：

這是一種獨特的數字濾波方法，通過計數器實現：

// 運行狀態下的濾波參數#defineHPM_OVER_ZERO_FILTER_TIMES 5// 初始化狀態下的濾波參數#defineHPM_OVER_ZERO_INIT_FILTER_TIMES 15// 濾注邏輯：只有連續檢測到相同結果才認為有效if(zero_crossing_detected) { cfg->number_consecutive_zeros++; if(cfg->number_consecutive_zeros >= HPM_OVER_ZERO_FILTER_TIMES) { // 過零檢測有效 trigger_commutation(); }}else{ cfg->number_consecutive_zeros =0; // 重置計數器}

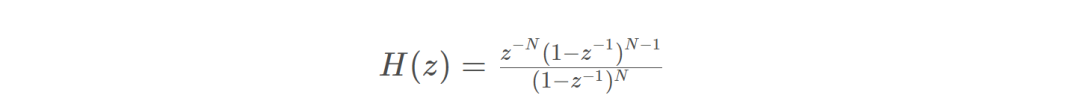

傳遞函數分析：
連續性驗證濾波器的傳遞函數可表示為：

其中NN為連續檢測次數。

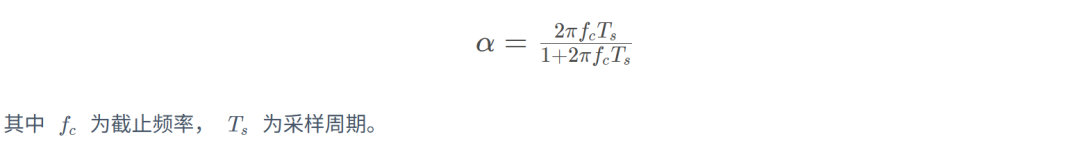

數字低通濾波器：

在速度環中集成的IIR低通濾波器：

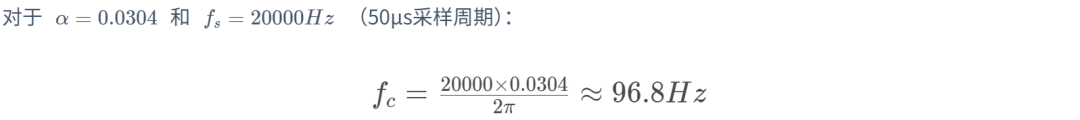

截止頻率計算：

滾動均值濾波器的截止頻率為：

這接近于設計目標的100Hz。

濾波器的性能優化：

1. 相位延遲最小化采用一階IIR結構減少相位延遲
2. 計算復雜度優化避免浮點乘法，使用位移操作
3. 參數自適應根據轉速動態調整濾波參數

濾波器的實際效果：

• 噪聲抑制有效抑制ADC采樣噪聲和電磁干擾
• 過零檢測穩定性防止誤判斷導致的換相錯誤
• 速度控制穩定性平滑速度反饋信號，減少控制震蕩

5.6 HPM MCL六步換相序列的深度實現

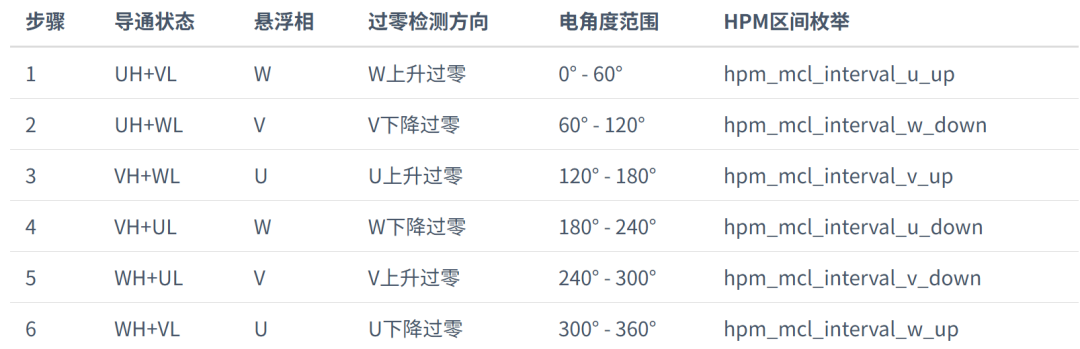

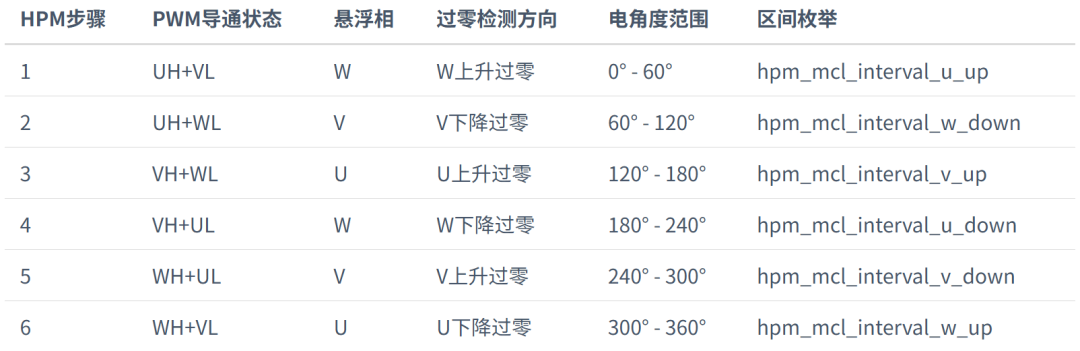

換相序列與過零檢測的對應關系：

HPM MCL庫的六步換相序列實現了精確的PWM控制邏輯：

HPM MCL的PWM控制函數實現：

voidhpm_mcl_over_zero_pwm_ctrl(uint8_tmotorindex,uint8_tstep){ switch(step) { case2: // UH+WL：U相上橋?qū)ǎ琖相下橋?qū)ǎ琕相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); // U相下橋關閉 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); // V相上橋關閉 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL); // V相下橋關閉 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); // W相上橋關閉 hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH); // U相上橋?qū)? hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WL); // W相下橋?qū)? break; case1: // UH+VL：U相上橋?qū)ǎ琕相下橋?qū)ǎ琖相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL); break; case6: // VL+WH：V相下橋?qū)ǎ琖相上橋?qū)ǎ琔相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WH); break; case5: // UL+WH：U相下橋?qū)ǎ琖相上橋?qū)ǎ琕相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WH); break; case4: // UL+VH：U相下橋?qū)ǎ琕相上橋?qū)ǎ琖相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VH); break; case3: // VH+WL：V相上橋?qū)ǎ琖相下橋?qū)ǎ琔相懸浮 hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_WL); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VH); break; }}

PWM強制輸出的底層實現：

voidhpm_mcl_bldc_pwm_enable(uint8_tmotor_index,uint8_tpin_name){ motor_index -=1; // 轉換為數組索引 #ifdefined(HPMSOC_HAS_HPMSDK_PWM) pwm_disable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif #ifdefined(HPMSOC_HAS_HPMSDK_PWMV2) pwmv2_disable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif}voidhpm_mcl_bldc_pwm_disable(uint8_tmotor_index,uint8_tpin_name){ motor_index -=1; #ifdefined(HPMSOC_HAS_HPMSDK_PWM) pwm_enable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif #ifdefined(HPMSOC_HAS_HPMSDK_PWMV2) pwmv2_enable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif}

引腳映射表的實現：

constuint8_tpwm_uvw_conversion_tbl[4][6] = { { BOARD_BLDC_UH_PWM_OUTPIN, // U相上橋引腳 BOARD_BLDC_UL_PWM_OUTPIN, // U相下橋引腳 BOARD_BLDC_VH_PWM_OUTPIN, // V相上橋引腳 BOARD_BLDC_VL_PWM_OUTPIN, // V相下橋引腳 BOARD_BLDC_WH_PWM_OUTPIN, // W相上橋引腳 BOARD_BLDC_WL_PWM_OUTPIN // W相下橋引腳 }};

換相序列的數學模型：

每個換相步驟對應的磁場矢量可表示為：

方向控制的實現：

HPM MCL支持雙向運行，通過改變換相序列實現：

// 正向運行：1→2→3→4→5→6→1...if(cfg->motor_dir == hpm_motor_dir_forward) { cfg->next_interval = (cfg->interval %6) +1;}// 反向運行：6→5→4→3→2→1→6...else{ cfg->next_interval -=1; if(cfg->next_interval ==0) { cfg->next_interval = hpm_mcl_interval_u_up; // 6 }}

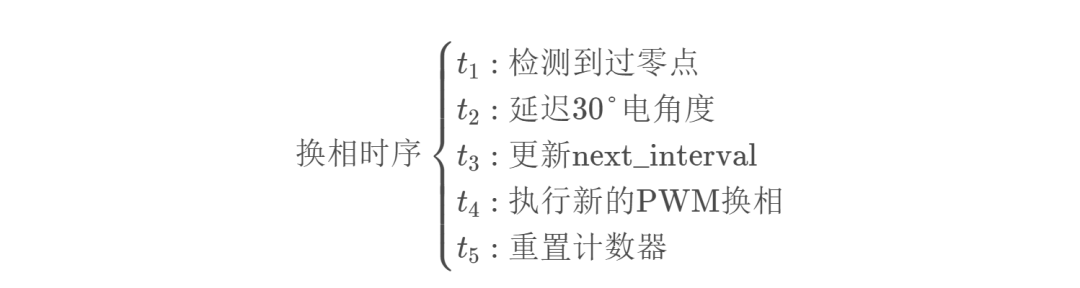

換相時序的精確控制：

HPM MCL實現了精確的換相時序控制：

這種設計確保了換相的實時性和準確性，同時避免了換相過程中的競態條件。

5.7 完整的執行流程分析

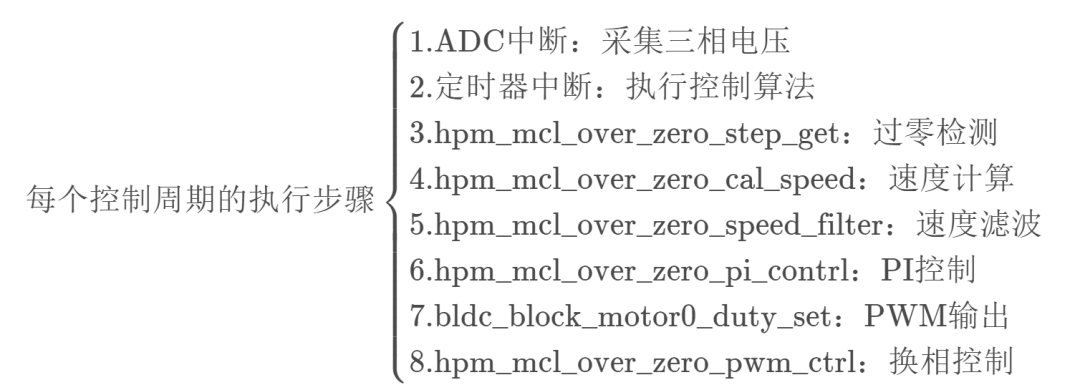

HPM MCL過零控制的完整執行流程：

性能特點總結：

1. 實時性50μs控制周期，確保系統響應速度
2. 可靠性多級濾波和驗證機制，提高系統穩定性
3. 適應性支持不同電機參數和應用場景
4. 易用性提供完整的API接口和參數配置

6. 中斷服務程序

6.1 ADC中斷處理

voidisr_adc(void){ uint32_t status =hpm_adc_get_status_flags(&hpm_adc_u); if((status &BOARD_BLDC_ADC_PHASE_TRIG_FLAG) !=0) { hpm_adc_clear_status_flags(&hpm_adc_u,BOARD_BLDC_ADC_PHASE_TRIG_FLAG); // 獲取三相ADC采樣值 sensorless_cfg.adc_u= ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG*4] &0xffff) >>4) &0xfff; sensorless_cfg.adc_v= ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG*4+1] &0xffff) >>4) &0xfff; sensorless_cfg.adc_w= ((adc_buff[0][BOARD_BLDC_ADC_PHASE_TRG*4+2] &0xffff) >>4) &0xfff; }}

ADC中斷在每個PWM周期觸發一次，采集三相電壓信號用于過零檢測。

6.2 定時器中斷處理

voidisr_gptmr(void){ if(gptmr_check_status(BOARD_BLDC_TMR_1MS,GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH,BOARD_BLDC_TMR_CMP))) { gptmr_clear_status(BOARD_BLDC_TMR_1MS,GPTMR_CH_CMP_IRQ_MASK(BOARD_BLDC_TMR_CH,BOARD_BLDC_TMR_CMP)); // 獲取換相步驟 step_delay =hpm_mcl_over_zero_step_get(&sensorless_cfg); if(motor_run ==true) { timer_times++; if(timer_times >=TIMER_TIMES_1MS) { timer_times =0; // 速度計算和控制 speed_para.speed=hpm_mcl_over_zero_cal_speed(&sensorless_cfg); current_speed =hpm_mcl_over_zero_speed_filter(&speed_para); // PI控制 pi_para.target= user_setspeed; pi_para.cur= current_speed; hpm_mcl_over_zero_pi_contrl(&pi_para); // PWM輸出 block_pwm_out =pival_to_pwmoutput(pi_para.outval); bldc_block_motor0_duty_set(block_pwm_out); } } // PWM控制輸出 if(motor_run ==true) { hpm_mcl_over_zero_pwm_ctrl(BLDC_MOTOR0_INDEX, step_delay); } }}

定時器中斷執行核心控制算法，周期為100μs。

7. PWM驅動實現

7.1 六步換相控制

無傳感器控制采用六步換相方式，每60°電角度換相一次：

voidhpm_mcl_over_zero_pwm_ctrl(uint8_tmotorindex,uint8_tstep){ switch(step) { case1:// AH+BL: A相上橋?qū)ǎ珺相下橋?qū)? hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_UH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_UL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_VH); hpm_mcl_bldc_pwm_enable(motorindex, BLDC_PWM_PIN_VL); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WH); hpm_mcl_bldc_pwm_disable(motorindex, BLDC_PWM_PIN_WL); break; case2:// AH+CL: A相上橋?qū)ǎ珻相下橋?qū)? // ... 類似配置 break; // ... 其他步驟 }}

7.2 占空比控制

系統通過調整PWM占空比實現速度控制：

voidbldc_block_motor0_duty_set(uint32_tduty){ #ifdefined(HPMSOC_HAS_HPMSDK_PWM) pwm_update_raw_cmp_central_aligned(MOTOR0_BLDCPWM, BOARD_BLDCPWM_CMP_INDEX_0, BOARD_BLDCPWM_CMP_INDEX_1, (PWM_RELOAD - duty) >>1, (PWM_RELOAD + duty) >>1); pwm_issue_shadow_register_lock_event(MOTOR0_BLDCPWM); #endif #ifdefined(HPMSOC_HAS_HPMSDK_PWMV2) pwmv2_shadow_register_unlock(MOTOR0_BLDCPWM); pwmv2_set_shadow_val(MOTOR0_BLDCPWM, (BOARD_BLDCPWM_CMP_INDEX_0 +1), (PWM_RELOAD - duty) >>1,0,false); pwmv2_set_shadow_val(MOTOR0_BLDCPWM, (BOARD_BLDCPWM_CMP_INDEX_1 +1), (PWM_RELOAD + duty) >>1,0,false); pwmv2_shadow_register_lock(MOTOR0_BLDCPWM); #endif}

7.3 PWM強制輸出模式

當需要關閉特定相的輸出時，使用強制輸出模式：

voidhpm_mcl_bldc_pwm_disable(uint8_tmotor_index,uint8_tpin_name){ motor_index -=1; #ifdefined(HPMSOC_HAS_HPMSDK_PWM) pwm_enable_pwm_sw_force_output(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif #ifdefined(HPMSOC_HAS_HPMSDK_PWMV2) pwmv2_enable_software_force(motor_pwm_tbl[motor_index], pwm_uvw_conversion_tbl[motor_index][pin_name]); #endif}

8. 使用指南

8.1 硬件準備

1. MCU開發板支持HPMicro芯片的開發板
2. BLDC電機三相無刷直流電機（推薦雷賽智能BLM57050-1000）
3. 功率驅動三相逆變器模塊，支持相電壓檢測
4. 電源24V直流電源
5. ADC電路用于采集三相電壓信號

8.2 軟件配置

步驟1：參數配置
根據實際電機參數修改以下定義：

#defineMOTOR0_POLE_PAIR (2) // 電機極對數#definePWM_FREQUENCY (20000) // PWM頻率20kHz#definePI_P_VAL (124) // PI比例系數#definePI_I_VAL (0.15) // PI積分系數

步驟2：編譯下載
使用支持的IDE編譯工程并下載到目標板。

步驟3：運行測試
系統啟動后會自動進行預定位，然后開始速度測試。

8.3 操作特點

1. 預定位過程：系統啟動時會進行強制換相預定位，持續約500ms
2. 自動測試：電機在5-40轉/秒范圍內自動變速運行
3. 無傳感器啟動：無需外部位置傳感器，完全基于反電動勢檢測

9. 調試與優化

9.1 常見問題

問題1：電機無法啟動

• 檢查ADC采集電路是否正常
• 確認三相電壓檢測信號連接正確
• 驗證PWM輸出波形

問題2：速度不穩定

• 調整PI控制器參數
• 修改速度濾波器系數
• 檢查過零檢測閾值

問題3：換相不平滑

• 優化30度延遲計算
• 調整過零檢測靈敏度
• 檢查PWM驅動時序

9.2 參數調優

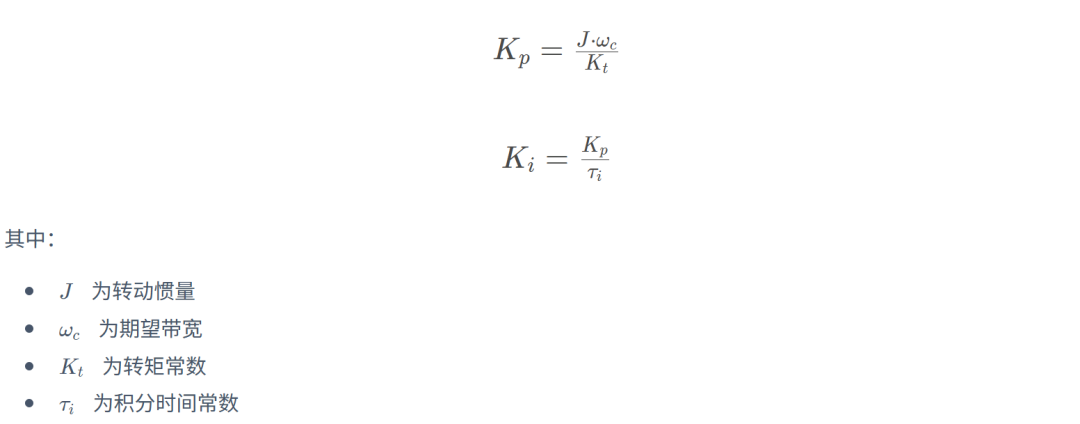

PI參數調整：

濾波器參數：

9.3 性能優化

提高啟動成功率：

• 優化預定位時間和強度
• 調整初始換相頻率
• 改善過零檢測算法

提高運行穩定性：

• 增加反電動勢濾波
• 優化換相時機預測
• 實現自適應控制參數

10. 移植指南

10.1 硬件移植步驟

步驟1：板級定義修改

// ADC相關定義#defineBOARD_BLDC_ADC_PHASE_U_BASE HPM_ADC0 // U相ADC#defineBOARD_BLDC_ADC_PHASE_V_BASE HPM_ADC1 // V相ADC#defineBOARD_BLDC_ADC_PHASE_W_BASE HPM_ADC2 // W相ADC#defineBOARD_BLDC_ADC_PHASE_CH_U (5U) // U相通道#defineBOARD_BLDC_ADC_PHASE_CH_V (6U) // V相通道#defineBOARD_BLDC_ADC_PHASE_CH_W (7U) // W相通道// PWM相關定義#defineMOTOR0_BLDCPWM HPM_PWM0 // PWM模塊#defineBOARD_BLDC_UH_PWM_OUTPIN (0U) // U相上橋臂#defineBOARD_BLDC_UL_PWM_OUTPIN (1U) // U相下橋臂// ... 其他引腳定義

步驟2：引腳配置

voidinit_motor_over_zero_sensorless_adc_pins(void){ // 配置ADC輸入引腳 // 設置引腳復用功能為ADC // 配置引腳特性（如輸入阻抗等）}

10.2 電機參數適配

基本參數修改：

voidinit_over_zero_para(hpm_mcl_over_zero_cfg_t *cfg){ cfg->pole_num =MOTOR0_POLE_PAIR; // 根據電機極對數修改 cfg->loop_time_in_sec =0.0001; // 控制周期，根據定時器頻率 // 速度濾波參數（根據電機特性調整） speed_para.filter_coef=0.0304; // 濾波系數 speed_para.kp=0.2814; // 速度環P參數 speed_para.ki=0.0145; // 速度環I參數 // PI控制器參數（根據負載特性調整） pi_para.kp=PI_P_VAL; // 比例系數 pi_para.ki=PI_I_VAL; // 積分系數}

10.3 ADC電路適配

電壓檢測電路要求：

• ADC輸入電壓范圍：0-3.3V
• 相電壓檢測電路：需要電壓分壓和偏置
• 噪聲抑制：添加RC濾波電路

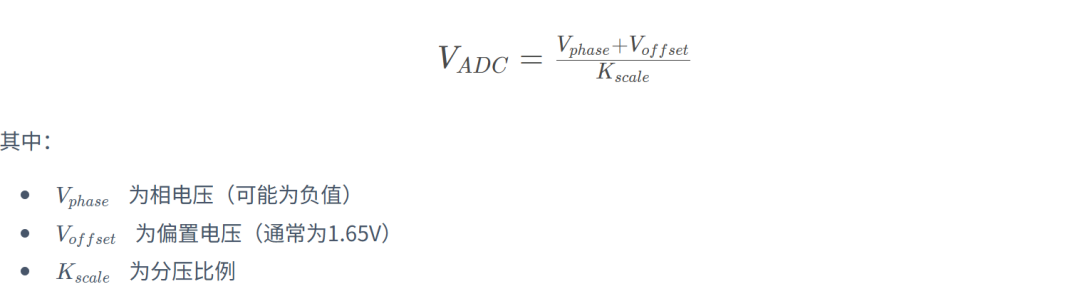

典型檢測電路：

11. 安全注意事項

電氣安全

• 確保功率電路與控制電路隔離
• 實現過流、過壓保護
• 正確接地，避免地環路

啟動安全

• 無傳感器啟動時電機可能產生抖動
• 預定位過程中避免外部干擾
• 設置合理的啟動電流限制

運行安全

• 監控ADC采集信號質量
• 實現失步檢測和保護
• 設置最大運行速度限制

12. 性能對比

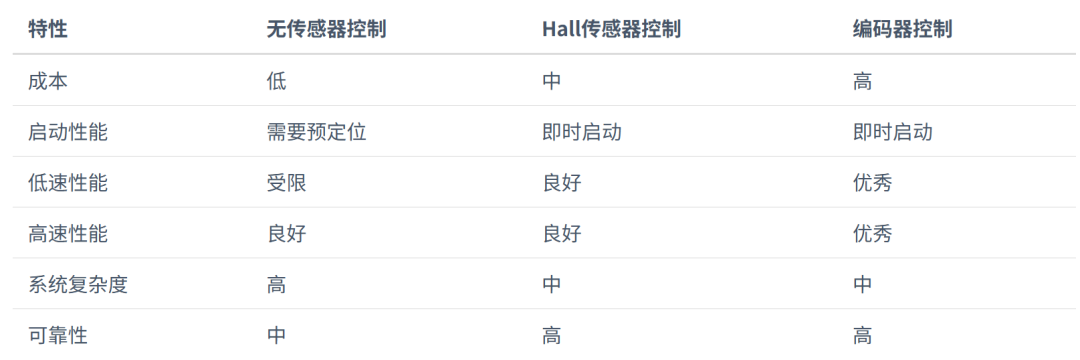

12.1 與有傳感器控制對比

12.2 適用場景

適合無傳感器控制的應用：

• 成本敏感的應用
• 惡劣環境（傳感器易損壞）
• 高速運行為主的應用
• 空間受限的應用

不適合的應用：

• 需要精確位置控制
• 頻繁啟停的應用
• 超低速運行要求
• 極高可靠性要求

13. 總結

BLDC無傳感器過零控制技術通過檢測反電動勢過零點實現轉子位置估計，具有成本低、結構簡單的優勢。HPMicro SDK提供的bldc_over_zero示例展示了完整的實現方案，包括：

• 過零檢測算法：基于ADC采集的相電壓信號
• 換相控制邏輯：六步換相with 30度延遲
• 速度閉環控制：PI控制器實現精確調速
• 濾波和穩定性：多級濾波保證系統穩定

主要技術特點：

• 無需外部位置傳感器，降低系統成本
• 采用梯形波控制，實現簡單可靠
• 支持雙向運行和寬速度范圍控制
• 提供完整的移植和調試指南

在實際應用中，開發者需要根據具體的電機參數和應用需求，對控制參數進行優化調整，以獲得最佳的控制性能。通過本文提供的詳細分析和指導，可以快速掌握無傳感器過零控制技術，并成功應用到實際項目中。
