目錄

雙系統趨勢

FH8626V300系統方案解析

FH8626V300雙系統方案實戰

申請試用開發板

1雙系統趨勢

富瀚微推出的 FH8626V300 系列 SoC 采用 CPU 雙核異構設計（主核 700MHz + 副核 450MHz），并支持 RT-Thread 與 Linux 的雙系統架構。

在實際方案中，RT-Thread 通常運行于實時核心，負責高確定性任務，如傳感器數據采集、實時控制算法、低功耗喚醒以及毫秒級條碼識別等硬實時處理。

2FH8626V300系統方案解析

1 處理器介紹

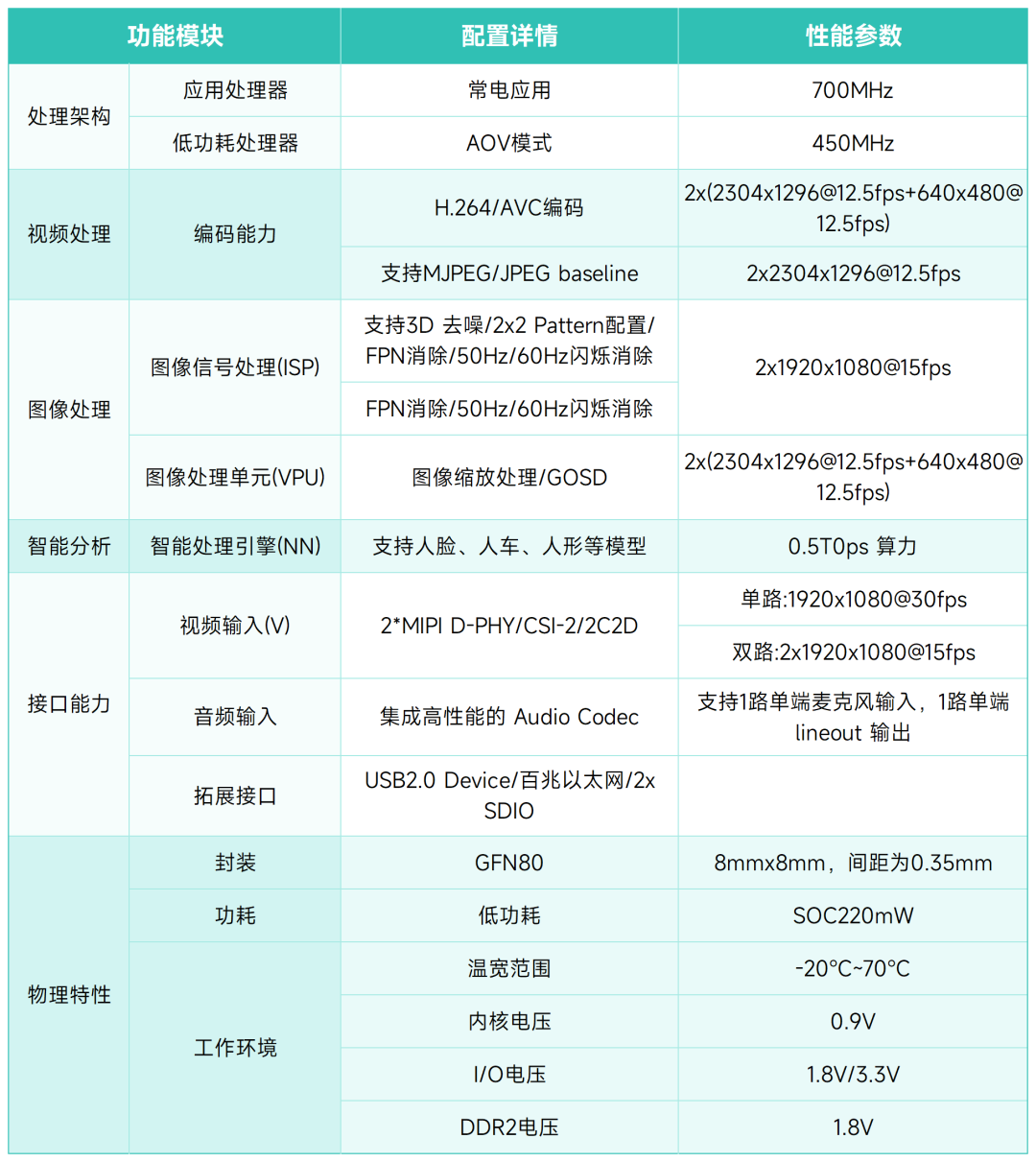

FH8626V300是一款多核異構處理器，采用應用處理器+低功耗處理器搭配，其核心參數如下：

2 系統方案介紹

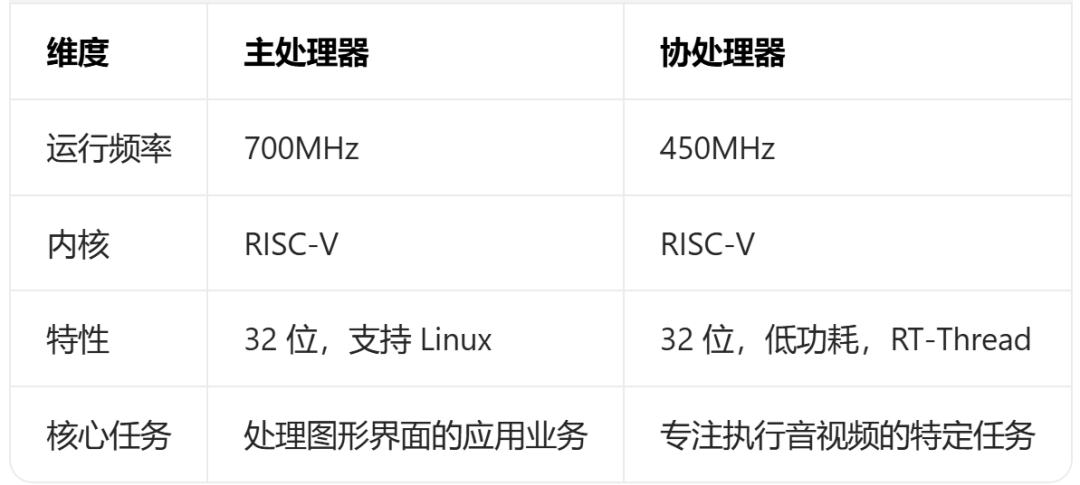

主處理器：

啟動方式：u-boot+Linux kernel uImage

文件系統：支持initrd、cpio、jffs2、cramfs、ubifs等不同格式rootfs系統。

主要功能：執行數據推流、通信等上層應用

協處理器：

操作系統：基于arc架構的RT-Thread系統

運行位置：arc核獨立運行，不依賴Linux

主要功能：執行音視頻處理等特定任務

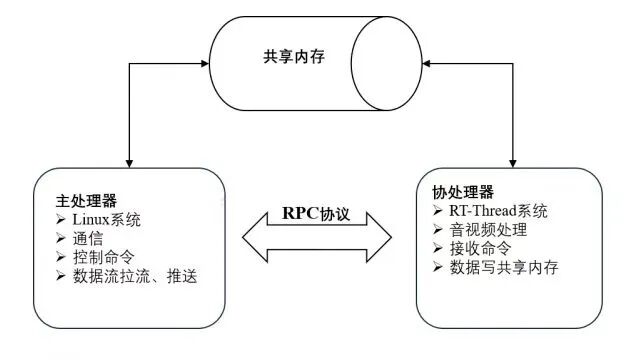

FH8626V300以共享內存 + 核間中斷的方式，在物理內存中劃出共享區域存放數據。發送方寫入數據后，通過觸發核間中斷（IPI）通知接收方讀取。

上層采用RPC(Remote Procedure Call )軟件協議，讓一個核心像調用本地函數一樣調用另一個核心上的服務，從而實現跨核的高效通信。

3FH8626V300雙系統方案實戰

1 快速啟動方案

一般的Linux系統產品快速啟動流程為：

其中 APP 包括驅動加載及出圖流程等。

為了達到快速出圖和快速系統啟動的目的，富瀚微對這一流程做了一下優化：

跳過 uboot 啟動，在 DDRBoot 上直接引導啟動快速啟動各個階段；

DDRBoot 中支持壓縮鏡像的邊加載邊解壓，縮減啟動時間；

將出圖流程和人形檢測放在CPU1(協處理器)端完成，同時CPU2(主處理器)端繼續系統啟動流程，保證在最快時間內啟動系統的同時，可以第一時間拿到清晰圖像；

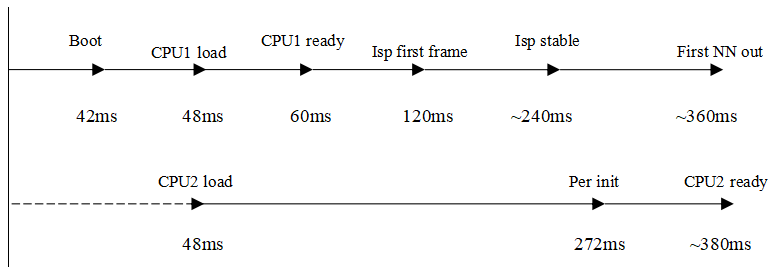

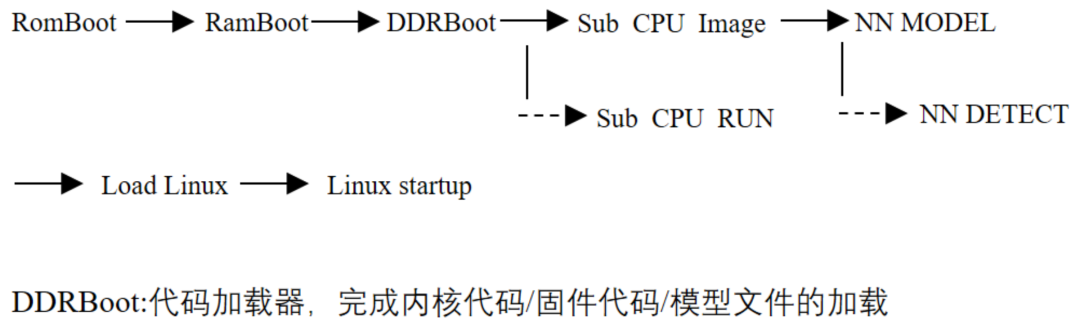

優化后的啟動流程如下:

其軟件架構如下：

2 AOV方案

AOV（Always on Video）是指通過低幀率截圖，以實現全時縮影錄像的低功耗模式。一般每個 AOV 窗口，都包含喚醒、截圖、人形檢測、睡下四個動作。AOV 方案與快啟方案一致，音視頻均運行在CPU1(協處理器)上。兩核之間通過 xbus 進行通信，由 CPU2(主處理器)端發起。

其軟件架構如下：

4 申請試用開發板

掃碼申請試用開發板
