傾佳楊茜-死磕算電-CRPS 電源數字控制技巧：如何實現高效率的SiC MOSFET同步整流（SR）動態調節

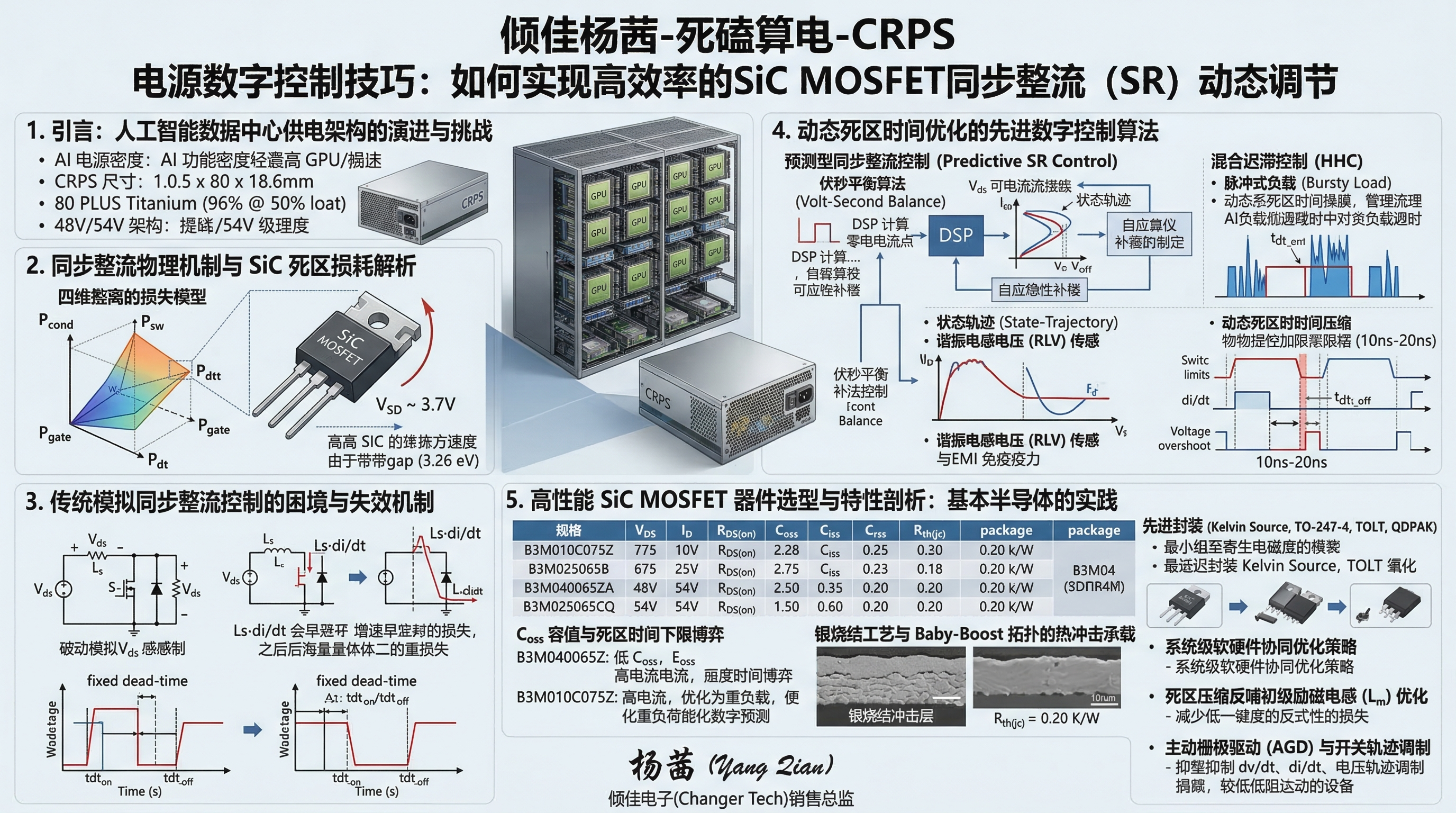

1. 引言：人工智能數據中心供電架構的演進與挑戰

隨著生成式人工智能（AI）、大型語言模型（LLM）以及高算力神經網絡的爆發式增長，數據中心基礎設施的功率密度與能效要求正在經歷一場根本性的變革 。傳統的服務器電源單元（PSU）在通用冗余電源（CRPS）標準尺寸（通常為 73.5 毫米 × 185 毫米 × 40 毫米）下，其功率輸出能力正面臨前所未有的考驗 。過去的數據中心服務器單節點功率需求通常在 800 瓦至 2000 瓦之間，而如今搭載 NVIDIA H100、Blackwell 架構或 AMD MI300X 等高吞吐量 GPU 的 AI 服務器，要求單個 CRPS 電源模塊提供 3.2 千瓦、5.5 千瓦甚至高達 10 千瓦的峰值功率 。這種功率的急劇攀升使得單機架的功率消耗從傳統的 30 千瓦躍升至 100 千瓦以上，迫使配電架構從傳統的 12 伏直流母線向 48 伏或 54 伏直流架構演進，以大幅降低輸電電纜上的歐姆損耗（I2R） 。

在追求極高功率密度（通常超過每立方英寸 75 瓦，甚至逼近每立方英寸 100 瓦）的同時，行業規范和環保法規（如 80 PLUS Titanium 鈦金級認證和歐盟 ErP Lot 9 標準）對電源的轉換效率提出了極其苛刻的強制性要求 。鈦金級標準要求電源在 230 伏交流輸入下，在 50% 負載時必須達到 96% 的峰值效率，且在 10% 輕載時仍需維持 90% 以上的效率 。對于一個 5.5 千瓦的電源模塊而言，僅僅 0.5% 的效率下降，就意味著系統中額外增加了 27.5 瓦的純熱量耗散。在 CRPS 極其緊湊的物理空間內，這部分額外的熱負荷不僅會嚴重威脅功率半導體器件和電解電容的長期可靠性，還會迫使系統采用更高轉速、更高功耗的散熱風扇，從而進一步削弱系統的整體能效，并顯著推高數據中心的總體擁有成本（TCO）與冷卻開銷 。

為了突破傳統硅（Si）基功率器件的物理極限，目前高端 CRPS 架構幾乎全面轉向了寬禁帶（WBG）半導體材料，尤其是碳化硅（SiC）MOSFET 。典型的鈦金級 AI 服務器電源架構通常采用交錯并聯無橋圖騰柱功率因數校正（Totem-Pole PFC）作為前級，配合隔離型全橋 LLC 諧振直流-直流（DC-DC）變換器作為后級 。盡管 SiC MOSFET 在初級側憑借其極低的開關損耗和極小的導通電阻（RDS(on)?）展現出了卓越的性能，但在次級側（二次側）的整流環節中，如何高效地駕馭 SiC 器件依然是一個復雜的技術瓶頸 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

在次級側，使用 SiC MOSFET 進行同步整流（Synchronous Rectification, SR）以替代傳統的無源二極管整流，是達成鈦金級效率標準的必由之路 。然而，要真正榨干 AI 電源中這“最后的 0.5%”效率，其核心技術壁壘在于對 SR 死區時間（Dead-Time）的極致優化與動態控制 。傾佳楊茜剖析 SiC MOSFET 體二極管導通損耗的物理機制，全面評估傳統模擬同步整流控制的局限性，并詳盡論述如何利用先進的數字信號處理器（DSP）控制算法實現死區時間的動態預測與自適應調節。傾佳楊茜結合基本半導體（BASiC Semiconductor）的多款先進 SiC MOSFET 器件，探討底層硬件物理特性與高階數字控制算法之間的深度協同優化策略。

2. 同步整流物理機制與 SiC 死區損耗解析

同步整流技術的核心思想是利用具有極低導通電阻的 MOSFET 替代 LLC 諧振變換器次級側的整流二極管。當變壓器次級繞組輸出正向電流時，數字控制器精確驅動對應的 SR MOSFET 導通，使得大電流通過低阻抗的 MOSFET 溝道流過，從而將傳統二極管中由正向壓降產生的巨大導通損耗轉化為微小的阻性損耗 。

2.1 同步整流的四維損耗模型

在全橋或中心抽頭 LLC 變換器中，SR MOSFET 的總功率耗散可以精確解構為四個維度的物理損耗：溝道導通損耗、開關損耗、柵極驅動損耗以及死區時間體二極管導通損耗 。

溝道導通損耗（Pcond?）由流經器件的電流有效值（RMS）與器件處于開啟狀態下的溝道電阻共同決定，其數學表達式為： Pcond?=IRMS2?×RDS(on)? 由于 SiC MOSFET 的導通電阻具有正溫度系數特性，隨著結溫（Tj?）的升高，其導通損耗也會呈非線性增長趨勢 。因此，抑制器件的發熱不僅關乎可靠性，更是維持高效率運行的先決條件。

開關損耗（Psw?）在理想的 LLC 諧振變換器設計中應趨近于零。LLC 拓撲的本征特性允許初級側開關管實現零電壓開通（ZVS），并允許次級側 SR MOSFET 實現零電流關斷（ZCS）和零電壓開通（ZVS） 。然而，在實際的高頻高壓電路中，器件輸出電容（Coss?）的充放電過程會引發輕微的遲滯損耗，且在非理想諧振狀態下（如負載瞬變導致偏離諧振點），不完全的 ZVS 仍會引發部分硬開關損耗 。

柵極驅動損耗（Pgate?）源于在極高的開關頻率（fsw?）下，驅動芯片對 MOSFET 柵極電容的持續充放電操作。其計算公式為： Pgate?=QG?×VGS?×fsw? 為了使 SiC MOSFET 的溝道充分反型并達到最低的 RDS(on)?，其柵極通常需要施加 +15 伏至 +20 伏的高驅動電壓 。在開關頻率高達數百千赫茲的 AI 電源中，器件的總柵極電荷（QG?）成為了一個不可忽視的能耗來源 。

死區時間導通損耗（Pdt?）是本報告研究的核心焦點。死區時間（tdt?）是指在半橋或全橋拓撲中，為了絕對防止上下管同時導通造成毀滅性直通短路故障，而在初級側關斷信號與次級側開啟信號（或反之）之間人為強制插入的控制延遲時間 。在這段短暫的延遲期間內，SR MOSFET 的柵極被拉低，溝道處于關閉狀態，但變壓器漏感和輸出濾波電感中的續流電流不能突變，只能被迫通過 SiC MOSFET 內部的寄生體二極管流通 。

死區時間內的功率損耗可以通過以下積分方程近似計算： Pdt?=VSD?×IF?×(tdt_on?+tdt_off?)×fsw? 其中，VSD? 代表體二極管的正向導通壓降，IF? 代表換流瞬間的瞬態前向續流電流，tdt_on? 和 tdt_off? 分別代表開通與關斷時的死區持續時間，fsw? 為系統的工作頻率 。

2.2 碳化硅體二極管的效率懲罰效應

雖然 SiC MOSFET 在阻斷電壓、導通電阻和開關速度方面遠超硅基超結（Super-Junction）MOSFET，但其材料的寬禁帶特性（碳化硅的禁帶寬度約為 3.26 eV，而硅僅為 1.12 eV）直接導致了其內部 P-N 結具有極高的內建電勢 。這一物理特性使得 SiC MOSFET 體二極管的正向壓降（VSD?）通常高達 3.0 伏至 4.5 伏，幾乎是傳統硅基 MOSFET（通常在 0.8 伏至 1.2 伏之間）的三到四倍 。

這種高正向壓降在死區時間內會引發極為嚴峻的效率懲罰。我們以基本半導體（BASiC Semiconductor）的 B3M025075Z 為例進行定量分析。該器件是一款耐壓 750 伏、典型導通電阻僅為 25 毫歐的先進 SiC MOSFET，但在 25°C 的結溫下，其體二極管的典型正向壓降 VSD? 達到了 3.7 伏，最大值更可高達 4.4 伏 。假設在一臺工作頻率為 200 kHz 的 AI 服務器電源中，采用保守的固定死區時間設計（如單次開關動作引入 150 納秒死區），并且在換流瞬間流過體二極管的負載電流為 50 安培。此時，單顆器件在死區時間內產生的熱損耗可計算如下： Pdt?=3.7V×50A×(150ns+150ns)×200,000Hz=11.1W

在采用全橋整流或交錯并聯拓撲的次級側電路中，往往需要使用四顆甚至八顆這樣的器件。僅四顆器件的死區損耗就將高達 44.4 瓦。在總輸出功率為 5.5 千瓦的電源模塊中，這 44.4 瓦的損耗直接吞噬了約 0.8% 的系統總效率 。這對于必須滿足 96% 鈦金級效率紅線的電源工程師而言，是完全不可接受的。

此外，死區時間如果設置過長，還會引發額外的反向恢復問題。雖然碳化硅肖特基二極管沒有少數載流子積聚問題，但 SiC MOSFET 的體二極管在正向導通時仍會有少量少數載流子注入漂移區。當死區時間過長，漂移區內的等離子體濃度達到穩態，此時若對端 MOSFET 突然導通，體二極管被迫承受反向電壓，必須將這些積聚的載流子掃出，從而產生反向恢復電荷（Qrr?） 。巨大的反向恢復電流峰值（Irm?）不僅會導致額外的反向恢復損耗（Prr?），還會激發高頻寄生振蕩，加劇電磁干擾（EMI）并危及柵極驅動的安全性 。研究表明，如果能通過數字控制將死區時間精確壓縮至 100 納秒以內，可以使體二極管內的載流子在達到穩態前就被提前截斷，從而使反向恢復相關的開通損耗降低高達 21% 。

然而，硬幣的另一面是，如果死區時間被盲目地過度壓縮，一旦系統發生動態延遲或負載跳變，極易導致初次級側 MOSFET 在時序上發生重疊，引發災難性的直通（Shoot-Through）短路電流，瞬間燒毀昂貴的 SiC 模塊 。因此，如何在納米級的精度上動態追蹤并控制死區時間，將其壓縮至恰好覆蓋寄生電容充放電的物理極限，是“榨干”這最后 0.5% 效率的核心技術命題 。

3. 傳統模擬同步整流控制的困境與失效機制

在早期的服務器電源設計中，同步整流控制器主要依賴于純模擬電路進行漏源電壓（VDS?）的直接檢測 。這種經典的模擬傳感策略在較低頻率和硅基器件時代行之有效，但在如今高頻、高壓、高 di/dt 的碳化硅 CRPS 設計中，其固有缺陷被無限放大，成為了制約效率提升的短板 。

3.1 Vds 傳感與寄生電感的致命干擾

模擬同步整流芯片的基本工作邏輯如下：芯片引腳直接跨接在 SR MOSFET 的漏極與源極之間，持續監測電壓。當初級側開關動作導致次級繞組開始輸出電流時，電流首先流過 SR MOSFET 的體二極管，使得 VDS? 瞬間跌落至負值（例如 -3.7 伏）。內部比較器檢測到這一深度負壓后，立即輸出高電平驅動信號，開啟 MOSFET 溝道。隨著溝道導通，壓降由二極管的 VSD? 切換為由阻性主導的 ?ID?×RDS(on)?。由于 LLC 諧振變換器的電流呈正弦或準正弦規律衰減，當電流接近零點時，VDS? 會逐漸回升至接近 0 伏的關斷閾值（通常設定在 -10 毫伏至 0 毫伏之間）。一旦觸及該閾值，控制器便判定半個諧振周期結束，并迅速關閉柵極 。

這種方法的致命漏洞在于它忽略了封裝和印刷電路板（PCB）寄生電感（Lpkg?）在超高速電流變化率（di/dt）下的電壓反饋效應 。控制器傳感引腳實際測量到的電壓（Vsense?）并非理想的半導體溝道電壓，而是疊加了電感感應電動勢的復合電壓。其數學推導如下： Vsense?=VDS(true)?+Lpkg?dtdi?=?ID?×RDS(on)?+Lpkg?dtdi?

在 LLC 變換器的次級電流過零階段，電流正處于急劇下降的階段，這意味著 di/dt 是一個極大的負值 。當這個巨大的負值與封裝寄生電感（Lpkg?）相乘時，會產生一個顯著的正向感應電壓偏置。這個正向電壓偏置會人為地將 Vsense? 抬高，導致比較器在真實的物理電流降至零之前很長一段時間，就錯誤地認為 VDS? 已經達到了關斷閾值 。

這種“過早關斷（Premature Turn-Off）”現象迫使次級電流在剩余的諧振周期內無路可走，只能強行再次沖開 SiC MOSFET 的體二極管進行續流 。結果是，盡管設計中應用了同步整流技術，但在每個開關周期的尾聲，系統依然要承受由 SiC 高達 3.7 伏正向壓降帶來的全額死區損耗 。

3.2 諧振頻率漂移與穩態控制的盲區

LLC 諧振變換器通過對開關頻率（fsw?）進行脈沖頻率調制（PFM）來維持輸出電壓的穩壓。這意味著系統工作點會隨著輸入母線電壓的波動和 AI 負載的跳變而在諧振頻率（fr?）上下游離 。

當系統在欠諧振狀態（fsw?

當系統在過諧振狀態（fsw?>fr?）下運行時，次級電流在初級側進行極性翻轉時仍未歸零。此時，如果不立即強制關斷 SR MOSFET，就會引發直通。由于模擬控制器只能被動等待電壓閾值，它無法預判初級側的翻轉動作，這就要求系統必須引入極其復雜的初次級側高頻數字隔離通信，以提前通報時序，否則極易發生炸機故障 。

4. 動態死區時間優化的先進數字控制算法

為徹底解決模擬控制在處理 SiC MOSFET 時的寄生干擾與時序盲區，當今 3 千瓦及以上級別的 AI 鈦金級電源已全面擁抱全數字控制架構。通過采用具有浮點運算單元（FPU）、高分辨率脈寬調制（HRPWM，時間分辨率低至 150 皮秒）和極低延遲比較器的先進數字微控制器（如 Texas Instruments 的 C2000 系列 TMS320F28075 或 Infineon 的 XMC4400 處理器），電源工程師能夠通過軟件算法對同步整流的時序進行精準的三維建模與逐周期前饋控制 。

4.1 預測型同步整流控制（Predictive SR Control）與伏秒平衡算法

預測型數字控制算法徹底拋棄了對瞬態 VDS? 閾值的被動依賴 。其核心思想是基于法拉第電磁感應定律和變壓器勵磁電感（Lm?）的伏秒平衡（Volt-Second Balance）原理，在線實時求解下一個開關周期的零電流時刻 。

在這種控制策略中，DSP 會在一個開關周期內高速采樣輸入直流母線電壓（Vin?）、輸出電壓（Vout?）以及當前的開關頻率。基于 LLC 諧振腔的離散化數學模型，控制器利用前一周期（第 k?1 周期）的伏秒積分數據，推演計算出當前周期（第 k 周期）次級電流的精確過零點 。

一旦計算出理論導通時間，DSP 會結合驅動延遲和器件的固有開關時間，提前向 SR MOSFET 的柵極下達關斷指令 。為了消除元器件老化、溫度漂移和模型誤差帶來的累積效應，預測算法通常內置一個自適應補償環路。如果通過輔助的邊緣檢測電路發現關斷后體二極管的導通時間長于預設的極小值（如 15 納秒），控制器會在下一個周期內自動微調驅動脈寬，使得死區時間始終緊貼器件寄生電容放電所需的最小物理極值 。實驗數據證明，這種無傳感器（Sensorless）的數字預測策略能夠將 SR 時序誤差控制在導通時間的 0.6% 以內，使整體轉換效率相比傳統模型提升多達 0.5% 。

4.2 基于狀態軌跡（State-Trajectory）的 SR 動態規劃

LLC 變換器在不同負載和頻率下的非線性行為可以映射到由歸一化諧振電容電壓（vCr?）和歸一化諧振電感電流（iLr?）構成的二維相平面（Phase Plane）上，形成封閉的運行狀態軌跡（State Trajectory） 。數字控制的前沿研究表明，利用相平面幾何原理可以實現極高精度的同步整流定時 。

通過在初級側高速采樣諧振電容電壓 vCr?，DSP 能夠準確標定諧振腔當前儲存的能量狀態點 。由于 vCr? 信號的電壓幅值高達數百伏，且不包含 di/dt 相關的電感噪聲分量，因此這種檢測方法完全免疫了次級大電流換流時的電磁干擾 ?？刂破魍ㄟ^幾何三角函數方程在線解算狀態點在圓弧軌跡上的運動角速度，從而精準預判次級電流跌落至零的切點。采用狀態軌跡控制的 800 瓦原型機在全頻段內均展現出了極強的魯棒性，并在復雜的負載跳變中實現了 97.38% 的卓越效率 。

4.3 諧振電感電壓（RLV）傳感探測技術

對于受限于計算能力或成本的數字系統，一種更為直接且高效的替代方案是基于諧振電感電壓（Resonant Inductor Voltage, RLV）的感測策略 。該策略省去了昂貴且笨重的霍爾電流傳感器或電流互感器（CT），直接利用差分放大電路將初級諧振電感 Lr? 兩端的電壓信號輸入至 DSP 的高速模數轉換器（ADC） 。

在 LLC 運行期間，當次級電流開始導通或斷開時，vLr? 的幅值和極性會發生劇烈的階躍性變化（Jump Direction） 。這些特征明顯的電壓突變就像是系統運行狀態的“心電圖”。DSP 固件中的快速模式識別算法通過捕捉這些拐點，立刻判定 LLC 諧振腔所處的工作階段，并直接推導出次級整流管的開關時序 。由于 RLV 信號具有數十伏的宏大振幅，其信噪比（SNR）遠高于毫伏級別的 VDS? 傳感信號，徹底解決了高雜散電感環境下的誤觸發難題，有效縮小了死區誤判時間，間接降低了 SiC 器件的工作溫度 。

4.4 應對 AI 負載瞬變與混合遲滯控制（HHC）

AI 服務器的一個顯著特征是其極其極端的負載瞬變響應（Load Transient Response）。在運行大型語言模型（如 GPT-2 或 LLaMA-3.1）的推理或訓練任務時，GPU 往往會隨著數據檢查點（Checkpoint）的存取，在數毫秒內經歷從滿載（如數百安培）驟降至近乎空載的深幅跳變，隨后又以驚人的 di/dt 陡然拉升至峰值電流 。

這種被稱為“脈沖式負載（Bursty Load）”的工作模式是傳統 PI（比例-積分）數字控制器的噩夢 。當負載突降時，輸出電容面臨嚴重的過壓風險；此時若次級 SR 死區控制響應不及時，極易發生能量反向泵升（Reverse Power Sinking）導致炸機 。

為了克服這一挑戰，最先進的 AI 電源 DSP 引入了混合遲滯控制（Hybrid Hysteretic Control, HHC）架構 。HHC 結合了直接頻率控制（DFC）與電荷控制（Charge Control）的優點，通過監測諧振電容的電壓擺幅來控制諧振腔傳遞到輸出端的能量包 。在 HHC 架構下，LLC 變換器的高階多極點傳遞函數被降維成等效的一階系統，賦予了閉環控制極高的穿越頻率和充足的相位裕度 。

更重要的是，針對同步整流的死區管理，HHC 算法引入了動態前饋死區掩碼（Dynamic Dead-Time Mask）。當 DSP 的過零比較器或電壓反饋環路探測到異常激烈的電壓偏差（預示著巨大的負載階躍）時，算法會以納秒級的響應速度，暫時“拉寬”次級 SR 的死區時間 。犧牲幾個開關周期的效率（讓體二極管承受短時間的續流損耗），從而換取絕對的時序隔離，避免直通風險。一旦瞬態擾動平息，自適應邏輯便迅速介入，重新將死區時間一點點壓縮逼近零極值（通常在 10 至 20 納秒之間），再次奪回屬于那 0.5% 的效率紅利 。

5. 高性能 SiC MOSFET 器件選型與特性剖析：基本半導體的實踐

再完美的數字算法，如果缺乏擁有卓越開關特性和極低寄生參數的半導體硬件作為執行載體，也只能是空中樓閣。數字 DSP 可以精確下發 15 納秒寬度的死區指令，但如果所選用的 SiC MOSFET 器件內部柵極電阻（RG(int)?）過大，或輸出電容（Coss?）過于龐大，物理充放電的延遲就會完全吞噬數字控制的精確度 。

深圳基本半導體（BASiC Semiconductor）作為碳化硅功率器件的領軍品牌，其推出的系列 SiC MOSFET 器件在電容特性、封裝寄生電感和熱阻優化方面展現出了針對高頻諧振拓撲量身定制的優越性能。以下將通過深入解析這些器件的數據手冊，探討其如何與數字死區優化算法形成完美協同。

5.1 基本半導體關鍵 SiC MOSFET 規格對比

為了客觀評估，我們選取了基本半導體產品矩陣中具有代表性的幾款 650 伏和 750 伏級別的產品進行橫向參數比對：

5.2 Coss? 容值與死區時間下限的物理博弈

在 LLC 等零電壓開關（ZVS）拓撲中，死區時間的存在不僅是為了防止直通，更是為了提供一段至關重要的“真空期”，讓變壓器勵磁電感（Lm?）中儲存的能量有足夠的時間去抽走即將開通的 MOSFET 的輸出電容（Coss?）電荷，并同時為即將關斷的 MOSFET 的 Coss? 充電 。

死區時間的最短物理極限受到節點等效電容（Ceq?=2?Coss?+Ctransformer?）和換流電流大小的直接制約。如果 DSP 強行將死區時間設置得低于這個放電極限時間，MOSFET 將在漏源兩端仍然存在高壓的情況下被強制開啟，導致電容中儲存的能量（Eoss?）在溝道內以熱量的形式劇烈釋放，形成巨大的硬開關損耗（Phard?=0.5?Coss??V2?fsw?） 。

在基本半導體的產品線中，我們可以觀察到不同器件針對不同功率等級進行的電容權衡：

高頻靈敏型（B3M040065Z）： 這款 650 伏、40 毫歐的器件展現出了極低的輸出電容特征（Coss? 僅為 130 pF），其在 400 伏電壓下儲存在輸出電容中的能量（Eoss?）更是低至 12 微焦（μJ）。這種超低電容特性賦予了該器件極高的電壓壓擺率（dv/dt）潛力。在數字算法的加持下，DSP 可以毫不猶豫地將死區時間極度壓縮，而完全無需擔心丟失 ZVS 狀態。它是追求極高開關頻率（例如 500 kHz 乃至兆赫茲級別）以換取極致磁性元件體積縮小的 AI 電源首選方案。

極端大電流型（B3M010C075Z）： 面對不斷飆升的 AI 集群算力，當總線負載電流逼近數百安培時，導通損耗的 I2R 幾何級倍增將成為壓垮散熱系統的最后一根稻草 。B3M010C075Z 作為一款具備驚人 240 安培連續過流能力的 750 伏旗艦級 SiC MOSFET，將其典型導通電阻做到了驚人的 10 毫歐（在 18 伏柵壓及室溫下） 。即便在 175°C 的極限結溫下，其 RDS(on)? 依然堅挺在 12.5 毫歐的超低水平 。為了達成如此廣闊的導通溝道面積，其物理代價是輸入電容（Ciss? 增至 5500 pF）和輸出電容（Coss? 增至 370 pF）的相應增大 。在使用這類大芯片面積的器件進行同步整流時，它對數字控制器的前饋預測精度提出了極高要求：由于 Coss? 的放電斜率變緩，死區時間必須精準地延長至足以完成 ZVS 的臨界點，多一納秒則帶來額外的體二極管損耗，少一納秒則跌回硬開關泥潭。一旦配合高分辨率的數字預測算法鎖定這一黃金平衡點，該器件在重載下近乎消形的導通損耗將為 10 千瓦級 AI 電源貢獻決定性的效率飛躍。

5.3 先進封裝技術對寄生電感（Ls?）的降維打擊

正如前文第 3.1 節所述，源極寄生電感（Ls?）在極高 di/dt 下產生的反電動勢是摧毀 SR 采樣精度和開關波形潔凈度的“原罪” 。傳統的 TO-247-3 封裝由于功率回路和驅動回路共用一段較長的源極引腳，在關斷大電流時，引腳上的電壓跌落會抵消掉施加在柵極上的真實負壓，導致驅動變緩甚至誤開通。

基本半導體通過在封裝物理結構上的銳意創新，為數字控制算法提供了極為純凈的硬件響應環境：

開爾文源極（Kelvin Source）設計： B3M010C075Z 和 B3M040065Z 均采用了 TO-247-4 四腳封裝 。通過引入獨立的第三引腳（Pin 3）直接從芯片表面的源極金屬層引出柵極驅動的參考地（Kelvin Source），徹底將包含數百安培換流噪聲的功率源極（Power Source，Pin 2）與脆弱的柵極驅動環路解耦 。這種物理隔離不僅消除了 Ls??di/dt 對驅動電壓的削弱效應，還使得外圍的高速 DSP 驅動器能夠以極其陡峭的邊沿（極大的驅動電流峰值）進行充放電，杜絕了振鈴效應與寄生重觸發現象 。

頂部散熱（Top-Side Cooling）表面貼裝架構： 針對空間極度受限的 CRPS 模塊，B3M025065B 采用了 TOLT 封裝，而車規級的 AB3M025065CQ 則采用了 QDPAK 封裝 。這些創新的表面貼裝技術（SMD）徹底剪除了傳統直插器件長長的金屬引腳，將器件內部的回路電感降至個位數的納亨（nH）級別 。更為關鍵的是，頂部散熱設計實現了熱路徑與電氣布局的完美物理分離。電源設計工程師可以將發熱的 SiC MOSFET 緊貼機殼頂部的散熱冷板，而在其腹部的 PCB 夾層中，以最近的距離貼裝數字 SR 驅動芯片。這種“零距離”布局最大程度地縮短了 PCB 走線電感，使得 DSP 接收到的漏源電壓（VDS?）反饋信號無比保真，從而允許數字自適應死區算法以更高的置信度向零極值逼近 。

5.4 銀燒結工藝與“Baby-Boost”拓撲的熱沖擊承載

在鈦金級標準下，控制器的電氣損耗削減與封裝的熱阻抗管理是一體兩面的 。在緊湊的 AI 數據中心 CRPS 電源中，由于體積限制無法容納海量的輸入大電解電容，目前廣泛采用引入一級輔助升壓電路（被稱為“Baby-Boost”或 Hold-up Time Extension Circuit）的拓撲架構來應對電網斷電瞬態，以滿足嚴格的 20 毫秒滿載保持時間（Hold-up Time）規范 。

當交流電網發生瞬時跌落時，這部分升壓電路瞬間全負荷啟動，龐大的能量在極短的時間內涌入次級側，對 SR 整流管施加毀滅性的熱脈沖沖擊。B3M010C075Z 器件引入了先進的銀燒結（Silver Sintering）工藝進行管芯貼裝 。相比于傳統的錫膏焊接，銀燒結材料擁有優異得多的熱導率，這直接使得該器件的結到殼熱阻（Rth(jc)?）被壓低至業界罕見的 0.20 K/W 。在應對 AI 負載的極端電流尖峰或掉電保護的爆發現象時，最高可達 750 瓦的功率耗散能力（Ptot?）確保了器件能夠在超越 175°C 結溫紅線前，將致命的熱量瞬間傳導至散熱器，為 AI 服務器集群提供堅不可摧的供電韌性 。

6. 面向“最后 0.5%”效率的系統級軟硬件協同優化策略

試圖僅僅通過將硅器件替換為 SiC 器件，或者單純地用 DSP 替換模擬芯片，是無法在 5 千瓦以上級別電源中擠出最后那珍貴的 0.5% 效率的。它要求控制理論、固件算法、磁性元件與半導體器件物理特性的深度閉環與系統級協同演進 。

6.1 死區壓縮反哺初級勵磁電感（Lm?）優化

在 LLC 諧振變換器中，死區時間（tdt?）的設定與變壓器的勵磁電感（Lm?）是一個此消彼長的耦合方程。為了確保初級側開關管在死區時間內能夠實現 ZVS，必須利用勵磁電流（Im?）去抽空節點的等效寄生電容（Ceq?）。其物理約束關系為：

Im?≥tdt?Vin??Ceq??

如果次級側的數字 SR 控制算法足夠強悍，且選用了如 B3M040065Z 這類 Coss? 極低的優質 SiC MOSFET，系統就能夠極大地壓縮次級導通體二極管的死區時間（例如從傳統的 150 納秒大幅縮減至 30 納秒甚至更低） 。當死區時間的需求在時域上被極大放寬，電源磁件工程師就獲得了極為寶貴的設計自由度：他們可以大幅度地增加變壓器的勵磁電感（Lm?）值。

勵磁電感 Lm? 一旦增大，系統循環激蕩在初級側的無功勵磁電流（Im?）就會隨之成比例地減小。由于初級側開關管的導通損耗正比于電流的平方（Im2??RDS(on)?），減小循環無功電流等于直接抹去了初級側大量無謂的歐姆發熱 。因此，在次級側通過精準數字算法摳出來的幾十納秒死區，經過拓撲原理的放大效應，最終轉化為整個初級側導通損耗的顯著下降，形成極具價值的全局效率正向反饋飛輪。

6.2 主動柵極驅動（AGD）與開關軌跡調制

SiC 器件高達 100kV/μs 以上的驚人開關速度，是一把不折不扣的雙刃劍。它在削減開關重疊面積（降低開關損耗）的同時，其激發的極高 dv/dt 和 di/dt 極易在雜散電感上誘發兇猛的電壓尖峰和高頻電磁震蕩（EMI） 。為了抑制這些尖峰，傳統的做法往往是妥協性地增大外部柵極電阻（Rg?），但這等于又把好不容易通過換用 SiC 降下來的開關損耗給加了回去 。

新一代基于高算力微控制器的數字架構，引入了主動柵極驅動（Active Gate Driving, AGD）或優化開關策略（Optimized Switching Strategy, OSS）的革命性概念 。在此架構下，DSP 不再輸出單一的方波電平，而是能夠在開關瞬態的納米級時間窗口內，根據實時采集的 VDS? 變化率，動態調制注入到 SiC MOSFET 柵極的電流強度。

例如，在器件開通瞬間，當柵極電壓到達米勒平臺（Miller Plateau）區域、漏極電壓開始急劇下降時，DSP 控制驅動器進行微小的可變電壓介入，短暫削弱驅動電流，從而柔化 di/dt 和 dv/dt 的斜率 。實驗數據表明，這種數字軌跡調制技術能夠在不明顯增加開關耗時的前提下，將漏源電壓超調量（Voltage Overshoot）壓制高達 40% 。

電壓超調的成功壓制，賦予了硬件選型上的降維打擊能力。例如，在 400 伏的直流母線上，原本為了應對超過 200 伏的關斷尖峰而不得不選用較高耐壓且內阻較高的器件；而在 AGD 技術的保護下，設計師可以放心地選用耐壓 650 伏但擁有極低導通電阻和超小結電容的器件（如 B3M025065B） 。這種控制層面對器件應力的解放，從根本上激活了低壓低阻型寬禁帶材料的高效潛能，再度為沖擊最后 0.5% 的效率巔峰掃清了障礙 。

7. 結語

隨著人工智能應用向深水區邁進，數據中心的能源輸送網絡正承受著前所未有的壓力。在這個背景下，通用冗余電源（CRPS）不僅要滿足從 3 千瓦向 10 千瓦攀升的狂暴算力需求，更要在逼近每立方英寸 100 瓦的極致物理空間內，堅守 80 PLUS 鈦金級那不可妥協的 96% 效率紅線。在這個毫瓦必爭的技術競技場中，削減所有可能存在的冗余損耗已不僅是工程上的追求，更是關乎數據中心生存與否的剛性門檻。

寬禁帶碳化硅（SiC）MOSFET 固然以其零反向恢復電荷的特性在開關領域大殺四方，但其異常高昂的體二極管正向壓降（VSD?），卻讓同步整流的死區時間變成了吞噬效率的無底洞。傳統的基于 VDS? 被動模擬采樣的 SR 控制策略，在面對 SiC 極高的開關速度和封裝寄生電感的惡劣高頻反饋時顯得力不從心，過早的誤關斷反而讓體二極管承受了大量的續流發熱。

突破這一瓶頸的唯一途徑，是徹底擁抱具備高階浮點運算能力和高分辨率時鐘機制的數字控制（DSP/MCU）架構。通過運用伏秒平衡預測、相平面狀態軌跡解析以及諧振電感電壓（RLV）感測等前沿數字算法，電源大腦得以超脫于惡劣的電磁噪聲，在納秒級的精度上預判次級電流的過零時刻，并將死區時間死死壓縮在其物理充放電所需的絕對極值范圍內。在應對 AI 算力特有的脈沖式瞬變負載時，混合遲滯控制（HHC）與動態前饋死區掩碼的結合，更是完美兼顧了高動態響應的效率訴求與避免交叉直通的安全底線。

然而，精妙的數字代碼終究需要無懈可擊的硅基鋼鐵去執行。以基本半導體 B3M010C075Z、B3M025065B 為代表的先進 SiC 器件，以其超低的極值導通電阻（低至 10 毫歐）、為高頻換流優化的極小輸出電容（Coss?）、以及徹底斬斷共源極電感干擾的 TO-247-4 開爾文與 TOLT/QDPAK 頂部散熱封裝，成為了承載高頻高精度數字驅動指令的完美物理容器。

總而言之，要在極其逼仄的 CRPS 模塊中榨干那最后 0.5% 的極限效率，絕非依賴單一維度的修修補補。它是一場由底層 SiC 器件的先進封裝物理學、中層諧振腔磁性參數解耦設計，以及高層復雜數字軌跡預測算法所共同譜寫的協同進化交響曲。唯有在這三個維度上達到極致的諧振，方能為澎湃激蕩的通用人工智能時代，筑起堅不可摧的高效能源基石。
