24.4

FatFs文件系統移植實驗

24.4.1

硬件設計及FSP

FatFs屬于軟件組件，不需要附帶其他硬件電路。我們使用串行Flash芯片作為物理存儲設備，其硬件電路在上一章已經做了分析，這里就直接使用。

24.4.2

FatFs移植步驟概述

基本步驟：

實現底層驅動接口

修改配置文件

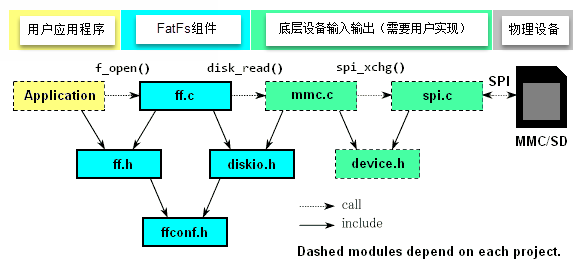

移植FatFs之前我們先通過FatFs的程序結構圖了解FatFs在程序中的關系網絡，見圖FatFs程序結構圖。

用戶應用程序需要由用戶編寫，想實現什么功能就編寫什么的程序，一般我們只用到f_mount()、f_open()、f_write()、f_read()就可以實現文件的讀寫操作。

FatFs組件是FatFs的主體，文件都在源碼src文件夾中，其中ff.c、ff.h、ffsystem.c以及ffunicode.c4個文件我們不需要改動，只需要修改ffconf.h和diskio.c/.h3個文件。

底層設備輸入輸出要求實現存儲設備的讀寫操作函數、存儲設備信息獲取函數等等。我們使用串行Flash芯片作為物理設備，在上一章節已經編寫好了串行Flash芯片的驅動程序，這里我們就直接使用。

24.4.2.1

實現底層驅動接口

FatFs文件系統與底層介質的驅動分離開來，對底層介質的操作都要交給用戶去實現，它僅僅是提供了一個函數接口而已。表FatFs移植需要用戶支持函數為FatFs移植時用戶必須支持的函數。

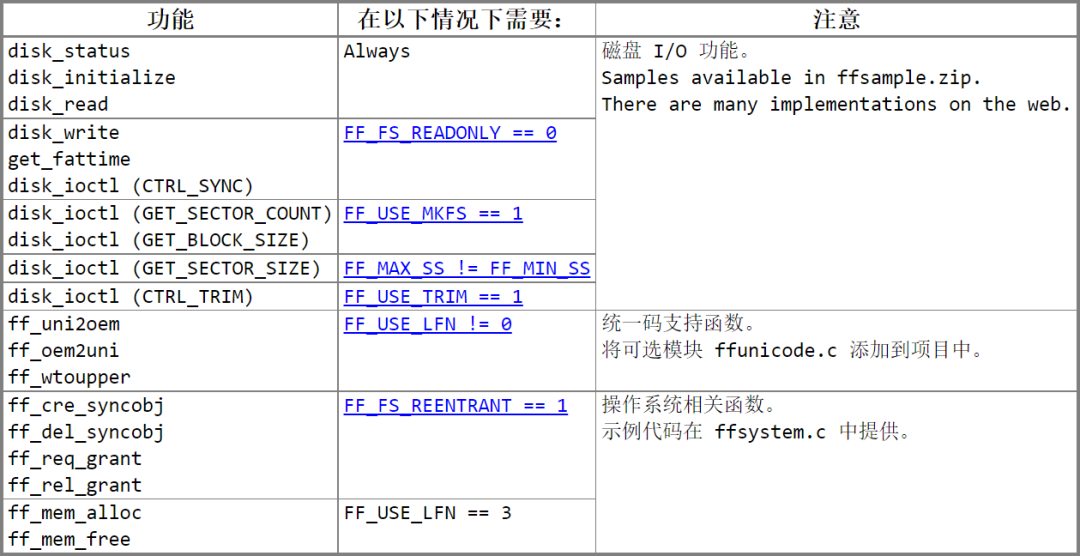

通過表FatFs移植需要用戶支持函數我們可以清晰知道很多函數是在一定條件下才需要添加的，只有前三個函數是必須添加的。我們完全可以根據實際需求選擇所需用到的函數。

前三個函數是實現讀文件最基本需求。接下來三個函數是實現創建文件、修改文件需要的。為實現格式化功能，需要在disk_ioctl添加兩個獲取物理設備信息選項。我們一般只要實現前面六個函數就可以了，已經足夠滿足大部分功能。

為支持簡體中文長文件名稱需要添加ff_uni2oem、ff_oem2uni和ff_wtoupper 函數，實際這三個已經在ffunicode.c文件中實現，我們只要直接把ffunicode.c文件添加到工程中就可以。

底層設備驅動函數是存放在diskio.c文件，我們的目的就是把diskio.c中的函數接口與串行Flash芯片驅動連接起來。總共有五個函數，分別為設備狀態獲取(disk_status)、設備初始化(disk_initialize)、扇區讀取(disk_read)、扇區寫入(disk_write)、其他控制(disk_ioctl)。

接下來，我們對每個函數結合串行Flash芯片驅動做詳細講解。

24.4.2.2

修改配置文件

ffconf.h文件是FatFs的配置文件。

下面是ffconf.h文件中，需要修改的部分，只把需要修改的部分放出來：

列表1：

代碼清單24?1 FatFs的配置文件：ffconf.h

左右滑動查看完整內容

/********************/
/* 下面是經過修改部分 */
/********************/

#define FF_USE_MKFS          1   //此選項切換是否啟用 f_mkfs() 函數，用于格式化 Flash、SD卡等
/* This option switches f_mkfs() function. (0:Disable or 1:Enable) */


#define FF_CODE_PAGE 936     //此選項指定使用的OEM代碼頁
/* This option specifies the OEM code page to be used on the target system.
/  Incorrect code page setting can cause a file open failure.
/
/   437 - U.S.
/   720 - Arabic
/   737 - Greek
/   771 - KBL
/   775 - Baltic
/   850 - Latin 1
/   852 - Latin 2
/   855 - Cyrillic
/   857 - Turkish
/   860 - Portuguese
/   861 - Icelandic
/   862 - Hebrew
/   863 - Canadian French
/   864 - Arabic
/   865 - Nordic
/   866 - Russian
/   869 - Greek 2
/   932 - Japanese (DBCS)
/   936 - Simplified Chinese (DBCS)
/   949 - Korean (DBCS)
/   950 - Traditional Chinese (DBCS)
/     0 - Include all code pages above and configured by f_setcp()
*/


#define FF_USE_LFN           2       //此選項切換對長文件名的支持
#define FF_MAX_LFN           255     //設置長文件名的最長長度
/* The FF_USE_LFN switches the support for LFN (long file name).
/
/   0: Disable LFN. FF_MAX_LFN has no effect.
/   1: Enable LFN with static  working buffer on the BSS. Always NOT thread-safe.
/   2: Enable LFN with dynamic working buffer on the STACK.
/   3: Enable LFN with dynamic working buffer on the HEAP.


#define FF_LFN_UNICODE       2       //此選項設置是否啟用 Unicode 字符編碼
/* This option switches the character encoding on the API when LFN is enabled.
/
/   0: ANSI/OEM in current CP (TCHAR = char)
/   1: Unicode in UTF-16 (TCHAR = WCHAR)
/   2: Unicode in UTF-8 (TCHAR = char)
/   3: Unicode in UTF-32 (TCHAR = DWORD)
/
/  Also behavior of string I/O functions will be affected by this option.
/  When LFN is not enabled, this option has no effect. */


#define FF_VOLUMES           2       //要使用的卷（邏輯驅動器）的數量。范圍(1-10)
/* Number of volumes (logical drives) to be used. (1-10) */


#define FF_MIN_SS            512
#define FF_MAX_SS            4096    //這組選項配置支持的扇區大小范圍
/* This set of options configures the range of sector size to be supported. (512,
/  1024, 2048 or 4096) Always set both 512 for most systems, generic memory card and
/  harddisk, but a larger value may be required for on-board flash memory and some
/  type of optical media. When FF_MAX_SS is larger than FF_MIN_SS, FatFs is configured
/  for variable sector size mode and disk_ioctl() function needs to implement
/  GET_SECTOR_SIZE command. */
/* 若 FF_MIN_SS != FF_MAX_SS。則需要在 disk_ioctl() 中指定所需操作的設備的扇區大小
 * 在 case GET_SECTOR_SIZE 項中指定 */

#define FF_FS_NORTC          1   //設置為1關閉時間戳  啟用時間戳功能需要RTC
#define FF_NORTC_MON 1
#define FF_NORTC_MDAY        1
#define FF_NORTC_YEAR        2022
/* The option FF_FS_NORTC switches timestamp feature. If the system does not have
/  an RTC or valid timestamp is not needed, set FF_FS_NORTC = 1 to disable the
/  timestamp feature. Every object modified by FatFs will have a fixed timestamp
/  defined by FF_NORTC_MON, FF_NORTC_MDAY and FF_NORTC_YEAR in local time.
/  To enable timestamp function (FF_FS_NORTC = 0), get_fattime() function need to be
/  added to the project to read current time form real-time clock. FF_NORTC_MON,
/  FF_NORTC_MDAY and FF_NORTC_YEAR have no effect.
/  These options have no effect in read-only configuration (FF_FS_READONLY = 1). */

24.4.3.路徑名格式說明

在 FatFs 的 API 函數中，經常能看到 “const TCHAR* path” 這樣的函數參數，比如：

FRESULT f_mount (
    FATFS* fs,                      /* 指向要注冊的文件系統對象的指針（NULL：卸載） */
    const TCHAR* path,      /* 要裝載/卸載的邏輯驅動器號 */
    BYTE opt                        /* 裝載選項：0=不裝載（延遲裝載），1=立即裝載 */
)

FRESULT f_open (
    FIL* fp,                        /* 指向空白文件對象的指針 */
    const TCHAR* path,      /* 指向文件名的指針 */
    BYTE mode                       /* 訪問模式和打開模式標志 */
)

這就要求我們要知道 path 這個參數的可輸入值是什么，也就是我們要了解FatFs的文件命名規范。

24.4.3.1.文件命名格式

FatFs模塊上的路徑名格式與DOS/Windows的文件名規范類似，如下所示：

[drive#:][/]"directory 目錄"/"file 文件"

FatFs 模塊支持長文件名（LFN） 和 8.3 格式的文件名 （SFN）。長文件名（LFN） 可在 FF_USE_LFN >= 1 時使用。 子目錄用 \ 或 / 分隔，方式與DOS/Windows API相同。 重復的分隔符和終止分隔符將被忽略，例如：“//animal///cat/”。 唯一不同的是，F(xiàn)atFs中指定邏輯驅動器(FAT卷)的標題驅動器前綴是數字(0-9)+冒號，而在DOS/Windows中是字母(A-Z)+冒號。 邏輯驅動器編號是指定要訪問的卷的標識符。 如果省略驅動器前綴，則假定邏輯驅動器編號為默認驅動器。

注解

LFN 和 SFN

8.3 命名規則，又稱短文件名（Short File Name，SFN）是一種限制文件名長度的方法，這在DOS和Windows 95及Windows NT 3.51以前的Microsoft Windows版本中，在FAT文件系統中的常用方法。

長文件名，（Long file name，LFN）也指長文件名支持。在舊版本的DOS操作系統下，因為文件名稱有8.3格式的限制，凡文件主檔名超過8字節或擴展名超過3字節的文件名，都被稱為“長文件名”，在Windows下正常的文件名置換于DOS（或“命令提示字符”）環境下則可能無法完整顯示，如“Program files”資料夾可能會顯示成其對應的8.3文件名“PROGRA~1”。

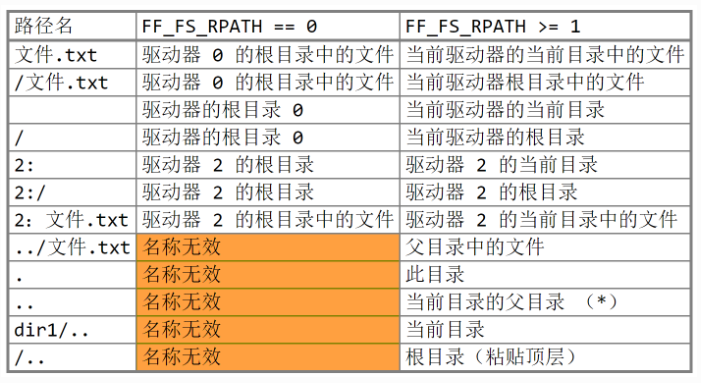

24.4.3.2.FF_FS_RPATH

在默認配置 (FF_FS_RPATH==0) 中， 是沒有當前目錄的概念的。 卷上的每個對象始終以從根目錄開始的完整路徑名指定。 不可以使用點目錄名稱(“.”，“..”)。標題分隔符被忽略， 它可以存在或省略。默認驅動器固定為驅動器0。

啟用相對路徑功能時(FF_FS_RPATH>=1)，如果存在分隔符， 則從根目錄跟隨指定的路徑。如果沒有分隔符，則從默認驅動器的當前目錄開始。 路徑名也允許使用點目錄名。 當前目錄由f_chdir函數設置，默認驅動器為f_chdrive函數設置的當前驅動器。

此外，驅動器前綴可以采用預定義的任意字符串。 當選項FF_STR_VOLUME_ID == 1 時，也可以將任意字符串卷 ID 用作驅動器前綴。 例如 “flash:file1.txt”、“ram:temp.dat” 或 “sd:” 。 如果 srting 與任何卷 ID 都不匹配，則該函數將失敗并返回 FR_INVALID_DRIVE。

當FF_STR_VOLUME_ID == 2 時，可以使用 Unix 樣式的驅動器前綴。 例如 “/flash/file1.txt”、“/ram/temp.dat” 或 “/sd” 。

FF_STR_VOLUME_ID 和 FF_VOLUME_STRS 宏

#define FF_STR_VOLUME_ID    0  //FF_STR_VOLUME_ID開關支持任意字符串形式的卷ID。
#define FF_VOLUME_STRS              "RAM","NAND","CF","SD","SD2","USB","USB2","USB3"
/* FF_STR_VOLUME_ID switches support for volume ID in arbitrary strings.
/  When FF_STR_VOLUME_ID is set to 1 or 2, arbitrary strings can be used as drive
/  number in the path name. FF_VOLUME_STRS defines the volume ID strings for each
/  logical drives. Number of items must not be less than FF_VOLUMES. Valid
/  characters for the volume ID strings are A-Z, a-z and 0-9, however, they are
/  compared in case-insensitive. If FF_STR_VOLUME_ID >= 1 and FF_VOLUME_STRS is
/  not defined, a user defined volume string table needs to be defined as:
/
/  const char* VolumeStr[FF_VOLUMES] = {"ram","flash","sd","usb",...
*/

FF_STR_VOLUME_ID： 此選項切換對字符串卷 ID 的支持。

FF_STR_VOLUME_ID 為不同數值時，對應的可選項

數值	描述	示例
0	只能使用數字 ID 中的 DOS/Windows 樣式驅動器前綴。	1:/filename
1	還可以使用字符串 ID 中的 DOS/Windows 樣式驅動器前綴。	flash:/filename
2	也可以使用字符串ID中的Unix樣式驅動器前綴。	/flash/filename

FF_VOLUME_STRS： 此選項定義每個邏輯驅動器的卷 ID 字符串。項目數量不得少于FF_VOLUMES。 卷 ID 字符串的有效字符是 A-Z、a-z 和 0-9，不區分大小寫。 如果FF_STR_VOLUME_ID == 0，則此選項不起作用。 如果 FF_STR_VOLUME_ID >= 1 并且未定義此選項， 則需要定義用戶定義的卷字符串表，如下所示。不應動態修改該表。

用戶定義卷ID字符串

/* 0: ~ 3: 的用戶定義卷ID字符串： */
const char* VolumeStr[FF_VOLUMES] = {"ram","flash","sd","usb"};

這里我們并沒有用到任意字符串形式的卷ID，就沒有開啟 FF_STR_VOLUME_ID 宏。

24.4.4.接口函數

主要的接口文件都在 diskio.c 文件中了，我們只需要根據函數所提供的輸入?yún)?shù)和返回參數， 來實現函數的功能，提供給FatFs調用就好了。

FatFs文件系統與存儲設備的連接函數在diskio.c文件中，主要有5個函數需要我們編寫的。

宏定義和存儲設備狀態獲取函數

代碼清單: 24_2 disk_ioctl 函數

/*-----------------------------------------------------------------------*/
/* Get Drive Status                                                      */
/*-----------------------------------------------------------------------*/

DSTATUS disk_status (
   BYTE pdrv         /* Physical drive nmuber to identify the drive */
)
{
   DSTATUS stat;

   switch (pdrv) {
   case DEV_FLASH :
      QSPI_Flash_WaitForWriteEnd(); //等待Flash芯片內部操作完成

      stat = RES_OK;
      return stat;

   }
   return STA_NOINIT;
}

存儲設備初始化函數

代碼清單: 24_3 disk_ioctl 函數

/*-----------------------------------------------------------------------*/
/* Inidialize a Drive                                                    */
/*-----------------------------------------------------------------------*/

DSTATUS disk_initialize (
   BYTE pdrv                         /* Physical drive nmuber to identify the drive */
)
{
   DSTATUS stat;

   switch (pdrv) {
   case DEV_FLASH :
      QSPI_Flash_Init();

      stat = RES_OK;
      return stat;

   }
   return STA_NOINIT;
}

存儲設備數據讀取函數

代碼清單: 24_4 disk_ioctl 函數

/*-----------------------------------------------------------------------*/
/* Read Sector(s)                                                        */
/*-----------------------------------------------------------------------*/

DRESULT disk_read (
   BYTE pdrv,                /* Physical drive nmuber to identify the drive */
   BYTE *buff,               /* Data buffer to store read data */
   LBA_t sector,     /* Start sector in LBA */
   UINT count                /* Number of sectors to read */
)
{
   DRESULT res;

   switch (pdrv) {
   case DEV_FLASH :
      // translate the arguments here

      QSPI_Flash_BufferRead(buff, sector<<12, count<<12); //1 sector == 4096 bytes

      res = RES_OK;
      return res;

   }

   return RES_PARERR;
}

存儲設備數據寫入函數

代碼清單: 24_5 disk_ioctl 函數

DRESULT disk_write (
   BYTE pdrv,                        /* Physical drive nmuber to identify the drive */
   const BYTE *buff, /* Data to be written */
   LBA_t sector,             /* Start sector in LBA */
   UINT count                        /* Number of sectors to write */
)
{
   DRESULT res;
   uint32_t write_addr;

   switch (pdrv) {
   case DEV_FLASH :
      write_addr = sector << 12;
      QSPI_Flash_SectorErase(write_addr);
      QSPI_Flash_BufferWrite(buff, write_addr, count<<12);

      res = RES_OK;
      return res;

   }

   return RES_PARERR;
}

IO控制函數

代碼清單: 24_6 disk_ioctl 函數

DRESULT disk_ioctl (
   BYTE pdrv,                /* Physical drive nmuber (0..) */
   BYTE cmd,         /* Control code */
   void *buff                /* Buffer to send/receive control data */
)
{
   DRESULT res;

   switch (pdrv) {
   case DEV_FLASH :
      switch (cmd) {
      case GET_SECTOR_COUNT:      /* 扇區數量：1024*4096/1024/1024 = 4(MB) */
            *(DWORD *)buff = 1024;
            break;
      case GET_SECTOR_SIZE:       /* 扇區大小  */
            *(WORD *)buff = 4096;
            break;
      case GET_BLOCK_SIZE:        /* 同時擦除扇區個數 */
            *(DWORD *)buff = 1;
            break;
      }

      res = RES_OK;
      return res;

   }

   return RES_PARERR;
}

get_fattime函數

代碼清單: 24_7 disk_ioctl 函數

DWORD get_fattime(void) {
   /* 返回當前時間戳 */

   return (DWORD)(2022 - 80) << 25 |  /* Year */
         (DWORD)(1 + 1) << 21 |      /* Month */
         (DWORD)1 << 16 |            /* Mday */
         (DWORD)1 << 11 |            /* Hour */
         (DWORD)1 << 5 |             /* Min */
         (DWORD)1 >> 1;              /* Sec */
}

由于之前在配置文件關閉了 RTC 和時間戳功能，因此其實不需要實現這個返回當前時間戳函數。

由 FF_FS_NORTC 決定是否啟用，F(xiàn)F_FS_NORTC設置為1以禁用時間戳功能。

24.4.5.FatFs 基本 API 函數說明

更多關于 FatFs 接口函數的說明請看官方的說明：http://elm-chan.org/fsw/ff/00index_e.html

24.4.5.1.f_mount

f_mount 函數原型如下：

FRESULT f_mount (
FATFS*       fs,    /* [IN] Filesystem object */
const TCHAR* path,  /* [IN] Logical drive number */
BYTE         opt    /* [IN] Initialization option */
);

FatFs 需要每個邏輯驅動器（FAT 卷）的工作區域（文件系統對象）。 在執行任何文件/目錄操作之前，需要使用邏輯驅動器的f_mount函數注冊文件系統對象。 完成此過程后，文件/目錄 API 函數已準備好工作。 某些卷管理功能（f_mkfs、f_fdisk和f_setcp）不需要文件系統對象。

f_mount函數將文件系統對象注冊/注銷到 FatFs 模塊，如下所示：

確定由 path 指定的邏輯驅動器。

清除并注銷卷的已注冊工作區（如果存在）。

如果 fs 不為 NULL，則清除新工作區并將其注冊到卷中。

如果指定了強制裝入，則對卷執行卷裝入過程。

opt：安裝選項。0：現在不掛載（要在第一次訪問卷時掛載），1：強制掛載卷以檢查它是否準備好工作。

24.4.5.2.f_mkfs

f_mkfs函數原型如下：

FRESULT f_mkfs (
const TCHAR* path,   /* [IN] Logical drive number */
const MKFS_PARM* opt,/* [IN] Format options */
void* work,          /* [-]  Working buffer */
UINT len             /* [IN] Size of working buffer */
);

簇（cluster）： 由于扇區的空間比較小且數目眾多，在尋址時比較困難， 所以操作系統就將多個的扇區組合在一起，形成一個更大的單位， 再對這個單位進行整體的操作。也可以理解為文件的磁盤空間分配單位。 當簇的大小為 32768 字節時，大小為 100 字節的文件將占用 32768 字節的磁盤空間。 隨著簇大小的增加，磁盤使用的空間效率會變得很低，但與此同時，讀/寫效率也會提高。 因此，簇的大小是空間效率和讀/寫效率之間的權衡。

opt：若為NULL，則啟用默認參數

f_mkfs opt 默認參數

static const MKFS_PARM defopt = {FM_ANY, 0, 0, 0, 0};        /* Default parameter */

由work來指向用于格式化過程的工作緩沖區的指針。

由len來確定工作緩沖區的大小（以字節為單位）。至少需要FF_MAX_SS。

提示

當 FF_FS_READONLY == 0 且 FF_USE_MKFS == 1 時可用。

24.4.5.3.f_setlabel

f_setlabel 函數原型如下：

FRESULT f_setlabel (
const TCHAR* label  /* [IN] Volume label to be set */
);

當字符串具有驅動器前綴時，卷標將設置為驅動器前綴指定的卷。 Unix 樣式的卷 ID 不能用于指定卷。 如果未指定驅動器號，則卷標將設置為默認驅動器。 如果給定卷標的長度為零，則將刪除卷上的卷標。卷標的格式如下所示：

在 FAT 卷上轉換 OEM 代碼頁時最多 11 個字節。 在 exFAT 卷中最多 11 個字符。 FAT 卷允許的字符數為：SFN 允許的字符不包括點。低寫字符向上轉換。 exFAT 卷允許的字符為：LFN 允許的字符包括點。將保留小寫字符。 空格可以嵌入卷標中的任何位置。尾隨空格在 FAT 音量處被截斷。

提示

當FF_FS_READONLY == 0 且FF_USE_LABEL == 1 時可用。

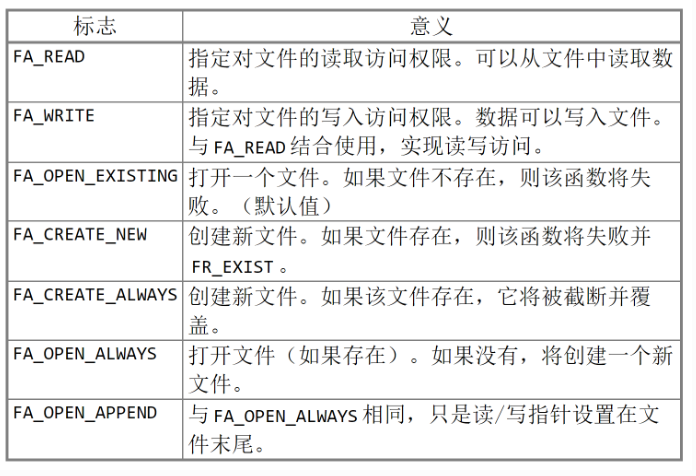

24.4.5.4.f_open

f_open 函數原型如下：

FRESULT f_open (
FIL* fp,           /* [OUT] Pointer to the file object structure */
const TCHAR* path, /* [IN] File name */
BYTE mode          /* [IN] Mode flags */
);

打開一個文件并創建一個文件對象。 完成對文件的訪問后應該使用f_close函數將其關閉。 如果在關機、移出介質或重新裝入之前對文件進行了任何更改且未調用f_close函數將其關閉，則文件可能會 collapsed (損壞)。

可選mode選項：

提示

當FF_FS_READONLY == 1 時，只有FA_READ和FA_OPEN_EXISTING可用于模式標志。

24.4.5.5.f_close

f_close 函數原型如下：

FRESULT f_close (
FIL* fp     /* [IN] Pointer to the file object */
);

關閉打開的文件對象。如果文件已更改，則文件的緩存信息將寫回卷。 函數成功后，文件對象不再有效，可以丟棄。

請注意，如果文件對象處于只讀模式且未啟用FF_FS_LOCK， 則也可以在不執行f_close函數的情況下丟棄該文件對象。 但是，不建議這樣做。

24.4.5.6.f_write

f_write 函數原型如下：

FRESULT f_write (
FIL* fp,          /* [IN] Pointer to the file object structure */
const void* buff, /* [IN] Pointer to the data to be written */
UINT btw,         /* [IN] Number of bytes to write */
UINT* bw          /* [OUT] Pointer to the variable to return number of bytes written */
);

該函數開始在讀/寫指針指向的文件偏移處將數據寫入文件。 讀/寫指針隨著寫入的字節數而前進。 功能成功后，應檢查 *bw 以檢測磁盤已滿。 如果 *bw < btw，則表示卷在寫入操作期間已滿。 該函數在卷已滿或接近滿時可能需要一段時間。

提示

FF_FS_READONLY == 0 時可用。

24.4.5.7.f_read

f_read 函數原型如下：

FRESULT f_read (
FIL* fp,     /* [IN] File object */
void* buff,  /* [OUT] Buffer to store read data */
UINT btr,    /* [IN] Number of bytes to read */
UINT* br     /* [OUT] Number of bytes read */
);

該函數開始在讀/寫指針指向的文件偏移處從文件中讀取數據。 讀/寫指針隨著讀取的字節數而前進。 函數成功后，應檢查 *br 以檢測文件的末尾。 如果 *br < btr，則表示在讀取操作期間讀/寫指針命中文件。

24.4.6.軟件設計

與FatFs文件系統使用相關的變量定義如下：

代碼清單: 24_8 hal_entry.c：全局變量

FATFS fs;           /* FatFs文件系統對象 */
FIL fnew;           /* 文件對象 */
UINT fnum;          /* 文件成功讀寫數量 */
FRESULT res_flash;  /* 文件操作結果 */
BYTE  fileReadBuffer[1024]; /* 讀緩沖區 */
BYTE  fileWriteBuffer[] =   /* 寫緩沖區 */
      "感謝您選用野火啟明瑞薩RA開發板 [FatFs讀寫測試文件.txt]";

BYTE work[FF_MAX_SS]; /* Work area (larger is better for processing time) */

FATFS是在ff.h文件定義的一個結構體類型，針對的對象是物理設備，包含了物理設備的物理編號、扇區大小等等信息， 一般我們都需要為每個物理設備定義一個FATFS變量。

FIL也是在ff.h文件定義的一個結構體類型，針對的對象是文件系統內具體的文件，包含了文件很多基本屬性，比如文件大小、 路徑、當前讀寫地址等等。如果需要在同一時間打開多個文件進行讀寫，才需要定義多個FIL變量，不然一般定義一個FIL變量即可。

FRESULT是也在ff.h文件定義的一個枚舉類型，作為FatFs函數的返回值類型，主要管理FatFs運行中出現的錯誤。 總共有19種錯誤類型，包括物理設備讀寫錯誤、找不到文件、沒有掛載工作空間等等錯誤。這在實際編程中非常重要， 當有錯誤出現是我們要停止文件讀寫，通過返回值我們可以快速定位到錯誤發生的可能地點。如果運行沒有錯誤才返回FR_OK。

fnum是個32位無符號整形變量，用來記錄實際讀取或者寫入數據的數組。

fileReadBuffer和fileWriteBuffer分別對應讀取和寫入數據緩存區，都是8位無符號整形數組。

hal_entry 入口函數

代碼清單: 24_9 hal_entry 入口函數

/* 用戶頭文件包含 */
#include "led/bsp_led.h"
#include "debug_uart/bsp_debug_uart.h"

//FatFs
#include "FatFs/ff15/ff.h"


FATFS fs;           /* FatFs文件系統對象 */
FIL fnew;           /* 文件對象 */
UINT fnum;          /* 文件成功讀寫數量 */
FRESULT res_flash;  /* 文件操作結果 */
BYTE  fileReadBuffer[1024]; /* 讀緩沖區 */
BYTE  fileWriteBuffer[] =   /* 寫緩沖區 */
      "感謝您選用野火啟明瑞薩RA開發板 [FatFs讀寫測試文件.txt]";

BYTE work[FF_MAX_SS]; /* Work area (larger is better for processing time) */


void hal_entry(void)
{
   /* TODO: add your own code here */

   LED_Init();         // LED 初始化
   Debug_UART4_Init(); // SCI4 UART 調試串口初始化

   printf("這是一個串行FLASH的FatFs使用演示例程\r\n");
   printf("打開串口助手查看打印的信息\r\n\r\n");

   /* 嘗試掛載外部FLASH FAT文件系統 */
   res_flash = f_mount(&fs, "0:", 1);
   if (res_flash == FR_NO_FILESYSTEM)
   {
      printf(">>> FLASH還沒有文件系統，即將進行格式化...\r\n");
      /* 格式化 */
      res_flash = f_mkfs("0:", NULL, work, sizeof(work));
      if (res_flash == FR_OK)
      {
            printf(">>> FLASH已成功格式化文件系統。\r\n");
            /* 格式化后，先取消掛載 */
            res_flash = f_mount(NULL,"0:",1);
            /* 重新掛載 */
            res_flash = f_mount(&fs,"0:",1);
      }
      else
      {
            printf(">>> 格式化失敗！！\r\n");
            while (1);
      }
   }
   else if (res_flash == FR_OK)
   {
      printf(">>> 文件系統掛載成功，可以進行讀寫測試。\r\n");
   }
   else
   {
      printf("！！外部Flash掛載文件系統失敗。(%d)\r\n", res_flash);
      printf("！！可能原因：Flash初始化不成功。\r\n");
      while (1);
   }


   /*----------------------- 文件系統測試：寫測試 -----------------------------*/
   printf("\r\n****** 即將進行文件寫入測試 ******\r\n");

   /* 打開文件，如果文件不存在則創建它 */
   res_flash = f_open(&fnew, "0:FatFs讀寫測試文件.txt", FA_CREATE_ALWAYS | FA_WRITE);
   if ( res_flash == FR_OK )
   {
      printf(">>> 打開/創建“FatFs讀寫測試文件.txt”文件成功，向文件寫入數據。\r\n");
      /* 將指定存儲區內容寫入到文件內 */
      res_flash = f_write(&fnew, fileWriteBuffer, sizeof(fileWriteBuffer), &fnum);
      if (res_flash==FR_OK) {
            printf(">>> 文件寫入成功，寫入字節數據：%d\r\n", fnum);
            printf(">>> 向文件寫入的數據為：%s\r\n", fileWriteBuffer);
      } else {
            printf("！！文件寫入失敗：(%d)\n",res_flash);
      }
      /* 不再讀寫，關閉文件 */
      f_close(&fnew);
   }
   else
   {
      printf("！！打開/創建文件失敗。\r\n");
   }


   /*----------------------- 文件系統測試：讀測試 -----------------------------*/
   printf("****** 即將進行文件讀取測試 ******\r\n");

   /* 打開文件，該文件前面已創建 */
   res_flash = f_open(&fnew, "0:FatFs讀寫測試文件.txt", FA_OPEN_EXISTING | FA_READ);
   if (res_flash == FR_OK)
   {
      printf(">>> 打開文件成功。\r\n");
      res_flash = f_read(&fnew, fileReadBuffer, sizeof(fileReadBuffer), &fnum);
      if (res_flash==FR_OK) {
            printf(">>> 文件讀取成功，讀到字節數據：%d\r\n", fnum);
            printf(">>> 讀取得的文件數據為：%s\r\n", fileReadBuffer);
      } else {
            printf("！！文件讀取失敗：(%d)\n",res_flash);
      }
      /* 不再讀寫，關閉文件 */
      f_close(&fnew);
   }
   else
   {
      printf("！！打開文件失敗。\r\n");
   }

   /* 不再使用文件系統，取消掛載文件系統 */
   f_mount(NULL,"0:",1);

   printf("****** 測試結束 ******\r\n");
   while(1);


#if BSP_TZ_SECURE_BUILD
   /* Enter non-secure code */
   R_BSP_NonSecureEnter();
#endif
}

程序的開頭首先初始化調試串口，用來打印程序運行的一些調試信息。 此處的代碼是以啟明6M5板子的為例，另外兩塊板子的串口初始化函數名可能不同，讀者需要注意。

FatFs 使用的第一步工作就是使用 f_mount 函數掛載文件系統。 f_mount函數有三個形參，第一個參數是指向FATFS變量指針，如果賦值為NULL可以取消物理設備掛載。 第二個參數為邏輯設備編號，使用設備根路徑表示，與物理設備編號掛鉤， 在 diskio.h 中我們定義外部FLASH存儲器的物理編號為0，所以這里使用“0:”。 第三個參數可選0或1，1表示立即掛載，0表示不立即掛載，延遲掛載。 f_mount函數會返回一個 FRESULT 類型的值，指示掛載結果的情況。

如果 f_mount 函數返回值為 FR_NO_FILESYSTEM，說明外部FLASH存儲器還沒有FAT文件系統。 我們就必須對外部FLASH存儲器進行格式化處理，將里面的存儲空間以FAT文件系統的格式進行格式化。 使用 f_mkfs 函數可以實現格式化操作。 f_mkfs 函數有三個形參，第一個參數為邏輯設備編號； 第二個參數為格式化選項，選擇格式化的類型，比如：FAT16/FAT32/exFAT等，NULL表示使用默認選項進行格式化； 第三個參數指定工作緩存區；第四個參數提供工作緩存區的大小。 格式化成功后需要先取消掛載原來設備，再重新掛載設備。

在設備正常掛載后，就可以進行文件讀寫操作了。使用文件之前，必須使用f_open函數打開文件，不再使用文件時必須使用f_close函數關閉文件， 這個跟電腦端操作文件步驟類似。f_open函數有三個形參，第一個參數為文件對象指針。第二參數為目標文件，包含絕對路徑的文件名稱和后綴名。 第三個參數為訪問文件模式選擇，可以是打開已經存在的文件模式、讀模式、寫模式、新建模式、總是新建模式等的或運行結果。比如對于寫測試， 使用FA_CREATE_ALWAYS和FA_WRITE組合模式，就是總是新建文件并進行寫模式。

f_close函數用于不再對文件進行讀寫操作關閉文件，f_close函數只要一個形參，為文件對象指針。f_close函數運行可以確保緩沖區完全寫入到文件內。

成功打開文件之后就可以使用f_write函數和f_read函數對文件進行寫操作和讀操作。這兩個函數用到的參數是一致的，只不過一個是數據寫入，一個是數據讀取。 f_write函數第一個形參為文件對象指針，使用與f_open函數一致即可。第二個參數為待寫入數據的首地址，對于f_read函數就是用來存放讀出數據的首地址。 第三個參數為寫入數據的字節數，對于f_read函數就是欲讀取數據的字節數。第四個參數為32位無符號整形指針，這里使用fnum變量地址賦值給它， 在運行讀寫操作函數后，fnum變量指示成功讀取或者寫入的字節個數。之后 我們通過相應函數的返回值賦值到res_flash，后進行判斷當前程序是否運行成功我們點亮綠燈和藍燈，如果其中有一個失敗我們點亮紅燈。

最后，不再使用文件系統時，使用f_mount函數取消掛載。

24.4.7.實驗驗證

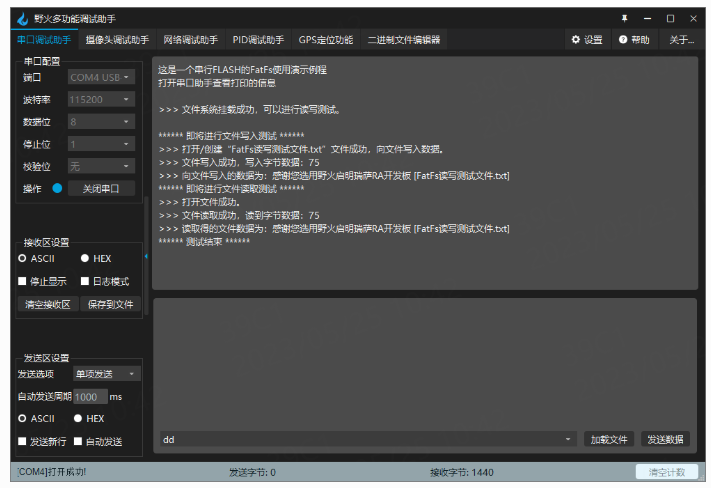

用USB線連接開發板“USB TO UART”接口跟電腦，在電腦端打開串口調試助手， 把編譯好的程序下載到開發板。在串口調試助手可看到FatFs測試的調試信息。
