前言

在電池管理系統、伺服驅動、工業電源等應用中，電流采樣的精度直接決定系統的控制效果與可靠性。當采樣電阻降至毫歐級、工作電流升至數十安培時，普通2引腳貼片電阻的測量誤差可能從標稱的0.5%惡化至3%~5%。這種精度下降的原因在于：電路板走線電阻、焊點接觸電阻、寄生電感等因素在低阻值下被顯著放大。

開爾文連接通過將功率回路與測量回路物理分離，從原理上切斷了上述干擾路徑。本文以合科泰RMS系列4引腳合金電阻為例，分析開爾文連接在大電流采樣中的精度保障機制，并通過實測數據與工程案例，說明高精度采樣對系統性能的量化提升。

開爾文連接的原理與誤差分析

引腳電阻的誤差來源

傳統2引腳貼片電阻在毫歐級測量中，誤差由以下幾部分構成：電路板走線電阻約0.5~2mΩ;焊點接觸電阻約0.2~1mΩ;電阻本體偏差±0.5%~±5%。對于一個2mΩ的采樣電阻而言，僅電路板走線電阻就可能引入25%~100%的額外偏差。這意味著理論2mΩ電阻在實際電路中可能呈現3~4mΩ的等效阻值，導致電流測量值偏離真實值。

引腳開爾文連接的原理

開爾文連接采用四引腳結構，將功率回路與測量回路分離。功率引腳承載大電流，負責能量傳輸;感應引腳只流過微小電流，專用于電壓測量。這種分離從物理層面消除了大電流在電路板走線和焊點上產生的壓降對測量信號的影響。以合科泰一款2mΩ電阻為例，其功率引腳與感應引腳獨立布局，確保檢測到的電壓僅反映電阻本體兩端的真實壓降。

寄生電感的影響

在高頻開關應用中(如100kHz的DC-DC電路)，寄生電感成為額外的精度干擾因素。普通2引腳電阻的引線電感典型值為2~5nH，在100kHz下產生的干擾阻抗已接近電阻本體值，導致實際測量阻抗明顯增大。標稱0.5%精度的電阻，此時實際偏差可達30%以上。合科泰4引腳封裝通過對稱、短路徑設計，將引腳電感大幅壓縮，將寄生效應控制在可接受范圍。

合科泰合金電阻的關鍵參數

溫度系數

溫度系數決定了電阻值隨溫度變化的程度。合科泰RMS系列合金電阻在典型阻值范圍內，溫度系數可控制在±50ppm/℃。這意味著：當溫度變化100℃時，阻值漂移不超過0.5%，與電阻本體精度處于同一量級，確保寬溫度范圍內的測量一致性。

長期穩定性

車規級認證AEC-Q200的核心價值在于長期可靠性。合科泰合金電阻通過的測試包括：

高溫高濕存儲：在85℃/85%濕度環境下1000小時，阻值變化很小

溫度循環：在-55℃~+155℃之間循環1000次，阻值變化很小

負載壽命：在70℃額定功率下運行1000小時，阻值變化很小

上述數據表明：在汽車10年使用周期內，采樣精度衰減不超過1%，遠優于普通厚膜電阻。

熱阻與功率降額

熱阻決定了大電流工況下的溫升。以RMS2512封裝為例，其熱阻參數約為40℃/W，最大功率3W，瞬時過載電流可達百安培級。需注意：當通過50A連續電流時，發熱功率5W已超過額定功率。通過熱阻估算，若環境溫度25℃，芯片溫度將遠超其最大工作溫度。因此，必須嚴格控制持續電流在額定范圍內，瞬時過載可接受但需限制時間。

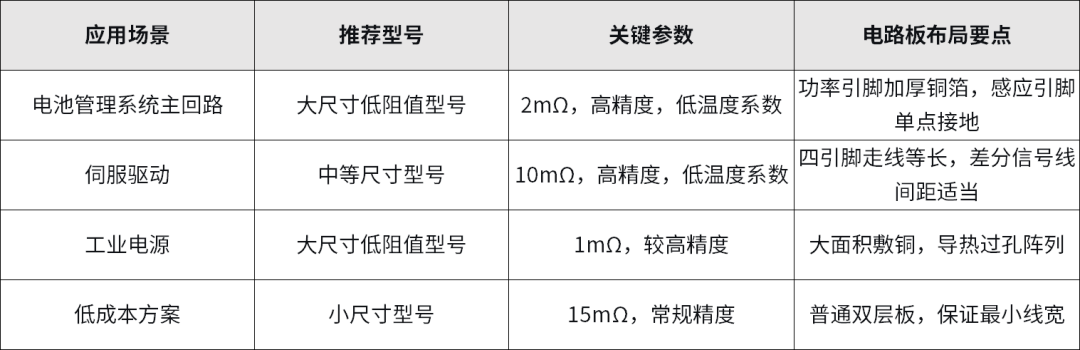

選型與設計要點

開爾文布局的工程要點有以下4點：

對稱性原則：功率引腳與感應引腳嚴格對稱布置，消除幾何不對稱引入的差異。

單點接地：所有感應引腳的地線匯聚于同一點，避免地電位不一致。

熱隔離設計：感應引腳遠離功率走線、電感、MOSFET等熱源。

屏蔽保護：敏感感應走線兩側鋪設接地屏蔽線。

即使采用4引腳開爾文電阻，系統級誤差仍需通過零點校準、增益校準、溫度補償和長期漂移跟蹤等方法補償。

總結

開爾文連接通過物理分離功率回路與測量回路，從原理上消除了電路板走線電阻、焊點接觸電阻和寄生電感對采樣精度的影響。合科泰RMS系列4引腳合金電阻以車規級認證、穩定的溫度特性和長期可靠性數據，為大電流采樣電路提供可靠的硬件基礎。在電池管理系統、伺服驅動、光伏逆變器等應用中，高精度采樣可轉化為電量估算精度提升、轉矩波動降低、發電效率優化等可量化的系統性能增益。
