USB是一種通用的串行總線標準，定義了數據傳輸協議和電源供應規范，用于連接計算機與外部設備。USB接口的設計初衷是為了簡化計算機與外部設備之間的連接，通過一個統一的接口標準來替代以往計算機上眾多的串行和并行接口。USB 3.1是 USB 3.0的升級版本，理論速度最高可達10Gbps，完全向下兼容現有的USB連接器與線纜。它包含Gen1和Gen2兩個版本，其中Gen1最高速度為5Gbps（實際與USB 3.0相同），Gen2則達到10Gbps。其廣泛應用于消費電子、計算機和外設等領域，如文件傳輸、攝像頭、打印機、掃描儀等。

由于USB 3.1高速系統的結構較小，且金屬引腳外露，最普遍的應用就是隨插即用、隨拔即關，然而這個熱插拔動作卻也經常是造成電子系統工作異常、甚至造成后續電路毀壞的元兇，所以在端口設計時常常考慮使用器件對接口進行靜電保護，以確保能穩定可靠地工作。普通的防護方案或許會對數據的傳輸造成一定影響，隨著消費類電子產品需求的持續增長，對ESD保護器件性能加強的需求也越來越強烈。靜芯微系列產品可以充分滿足客戶的設計要求。

USB 3.1接口介紹

Type-A、Type-B、Type-C是USB 3.1標準下的三種接口類型。實際使用中，Type-A是最常見的USB接口，廣泛應用于電腦、主機、充電器等設備；Type-B接口通常用于連接大型外設，如打印機、掃描儀等，在USB 3.1中的應用相對較少。

在USB 3.1標準中，Type-C作為一種接口被正式提出并進入標準化階段。Type-C具有正反可插、小巧便攜、支持更高功率傳輸?shù)葍?yōu)點。在USB 3.1中，Type-C接口得到了廣泛應用，并成為了未來USB接口的主流方向。

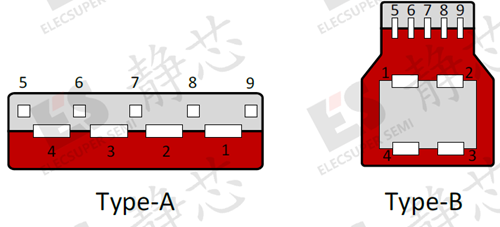

圖1 Type-A、Type-B接口引腳

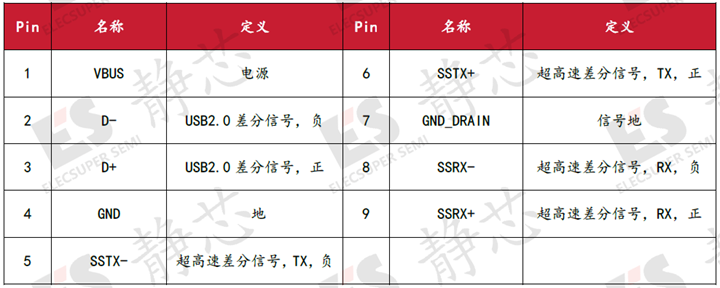

表1 Type-A、Type-B接口引腳功能描述

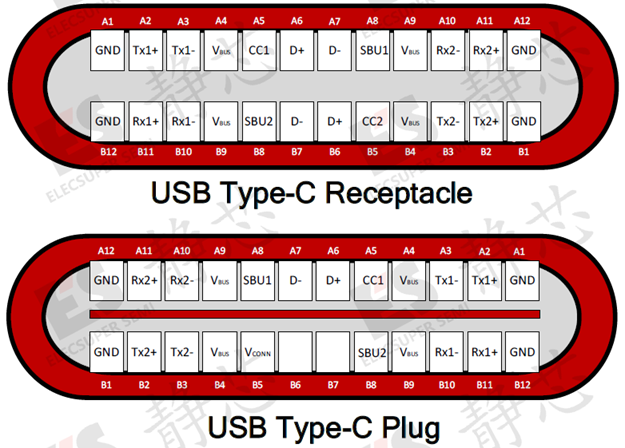

圖2 Type-C接口引腳

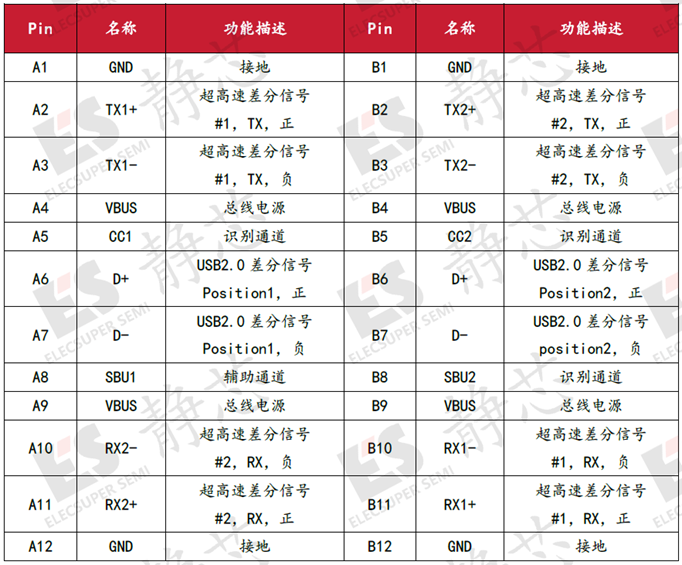

表2 Type-C接口引腳功能描述

USB 3.1接口應用方案

1.Type-A和Type-B接口

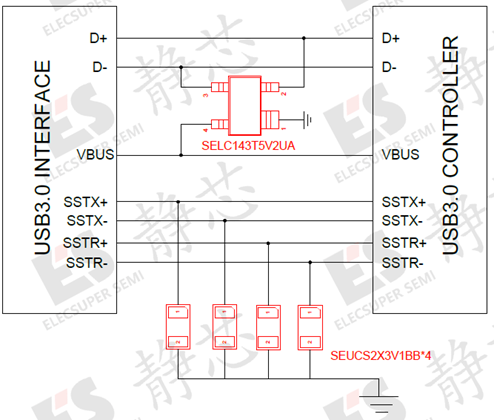

圖3 USB 3.0 Type-A/Type-B應用方案

USB 3.1的靜電防護主要分為兩部分。

VBUS引腳和兼容USB 2.0的一對差分線（D+ 和 D-）共用一片四引腳回掃型ESD防護器件SELC143T5V2UA進行防護。SELC143T5V2UA是湖南靜芯研發的一款低電容雙通道單向帶VCC保護的ESD靜電保護器件，可適用于USB 2.0、USB 3.0、IO接口和音視頻轉換接口等接口的信號線防護。

兩對高速差分線SSTX+/-和SSRX+/-采用深回掃型ESD防護器件SEUCS2X3V1BB進行防護， SEUCS2X3V1BB是湖南靜芯研發的一款超低電容ESD靜電保護器件，專門設計用于保護高速數據接口免受過應力事件的影響，可適用于USB接口的高速差分信號線防護。

SEUCS2X3V1BB的工作電壓為3.3V，鉗位電壓為6.4V，具有 0.28pF的極低電容，可確保信號完整性。根據IEC 61000-4-2 (ESD)規范， SEUCS2X3V1BB可用于提供高達±30kV(接觸放電)，±30kV(空氣放電)的ESD保護，并根據IEC61000-4-5標準承受高達14A(8/20μs)的峰值脈沖電流。

該器件的相關曲線圖及參數如表4所示。

擊穿電壓曲線	漏電流曲線
結電容曲線	IV曲線

表4 SEUCS2X3V1BB相關曲線圖

2.Type-C接口

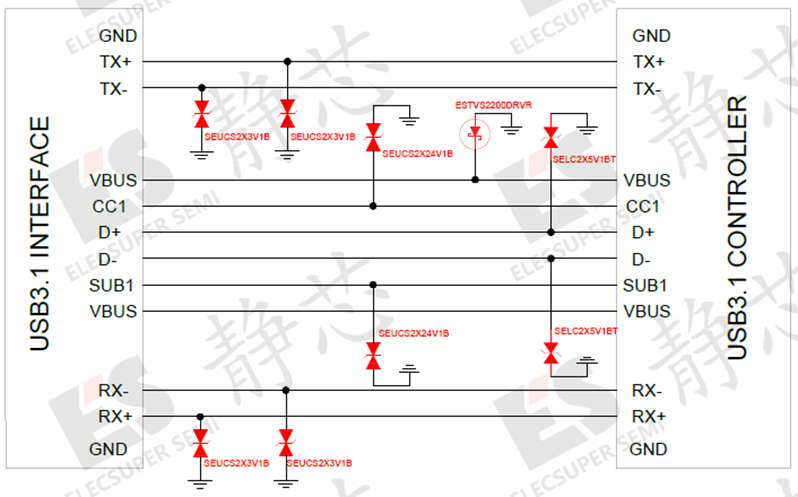

圖5 USB 3.0 Type-C應用方案

①高速差分線TX+ ,TX- ,RX+, RX-

在 USB 3.1標準中，發射器 (TX)和接收器 (RX)線支持高達10Gbps的高速 USB接口和交替模式的數據傳輸。由于接口試圖在傳輸大量內容時仍保持極高速度，但數據線需要經常插拔，在插拔的過程中有可能因?yàn)橄M(fèi)者的觸摸或金屬引腳短接引發靜電放電（ESD）等問題，因此選擇合適的 ESD防護器件至關重要。

湖南靜芯旗下SEUCS2X3V1B擁有卓越的ESD保護特性，專為保護超高速USB差分線路而設計，同時保持 0.14pF的極低線間典型電容，確保信號完整性。SEUCS2X3V1B可對單路高速數據線進行靜電防護，工作電壓為 3.3 V，鉗位電壓為僅為5.5V，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD)規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

②總線電源VBUS

USB 3.1在使用PD協議的情況下功率高達100W，則VBUS上的最大電壓可以達到20V，最大電流為5A。VBUS引腳的安全性就需要使用工作電壓高于 20V的防護器件來保護 VBUS引腳。

我們選用的是湖南靜芯研發的一款工作電壓為22V的瞬態轉向抑制器(TDS)，型號為ESTVS2200DRVR。TDS設計用于提供高能量 EOS保護，不使用傳統的 PN結 TVS二極管進行保護，而是使用額定浪涌 FET作為壓控開關進行保護。當檢測到 EOS事件時，即瞬態電壓攀升至超過集成精密觸發器所設定的擊穿電壓（VBR）閾值，觸發電路立即啟動，開啟泄流場效應管，有效地將瞬態電流安全釋放到地。TD器件與標準TVS器件相比具有更優越的鉗位和溫度特性，能有效保護包含 PD功能的 USB Type-C接口。

ESTVS2200DRVR器件為DFN封裝，工作電壓為22V，可在 ESD和浪涌事件期間保護 USB-PD控制器。它具有27V的最小擊穿電壓和70A的峰值脈沖電流,且符合IEC 61000-4-2 (ESD)規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。

③D+/D-差分線

D+/D-兩個引腳是用于兼容USB 2.0接口，D+和D-引腳承載速率為480Mbps的差分?jǐn)?shù)據信號，這對差分線上的電壓在正常工作條件下可以達到 5V。推薦采用湖南靜芯的一款低電容ESD保護器件SELC2X5V1BT，該器件的工作電壓為5V，鉗位電壓為22V，結電容僅為0.3pF，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD)規范，在 ±25kV（空氣）和 ±22kV（接觸）下提供瞬變保護。

④CC、SBU和VCONN引腳

CC1、CC2作為Type-C的識別通道，可用于識別連接設備和確定功率方向，建立和管理兩個連接端口之間的源和接收器連接。CC引腳在插座中設有兩個，插頭中設有一個，可用于辨識插頭朝向并促進 USB4數據總線通信的建立。當其中一個 CC引腳未被使用時，它會轉變?yōu)?VCONN引腳，服務于 USB Type-C電子標記電纜（EMC）。VCONN是一個5V1W的電源，用于為帶有電子標記的 Type-C電纜內的集成電路 (IC)供電。若電纜不具備電子標記功能，意味著內部沒有電子設備，因此無需VCONN引腳供電，此時該引腳在 USB Type-C插頭上會處于未連接狀態。

SBU1、SBU2是 DisplayPort和其他數據信號在 Alt模式下工作的輔助通道，可用于支持高速數據或支持其他附加功能，在不同的應用場景具有不同的用途。例如在ALT MODE模式下進行DP信號傳輸時，作為音頻傳輸通道；在進入Type-C模擬音頻耳機附件模式，則作為麥克風信號傳輸通道。

在使用USB-PD的情況下，VBUS引腳電壓可以達到20V，由于CC/SBU引腳緊挨著 VBUS引腳，如果發生短路，CC/SBU引腳將暴露在20V下,可能會對系統造成損害，為了避免此現象的發生，我們需要在CC/SBU引腳附近設置工作電壓大于20V的靜電保護元件。

湖南靜芯研發的雙向ESD靜電保護器件SEUCS2X24V1B是保護 CC/SBU引腳的完美解決方案。SEUCS2X24V1B采用超小型DFN0603-2L封裝，工作電壓為24V，鉗位電壓為5.6V，結電容僅為0.12pF， 符合IEC 61000-4-2 (ESD)規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

電氣特性表

At TA = 25℃ unless otherwise noted

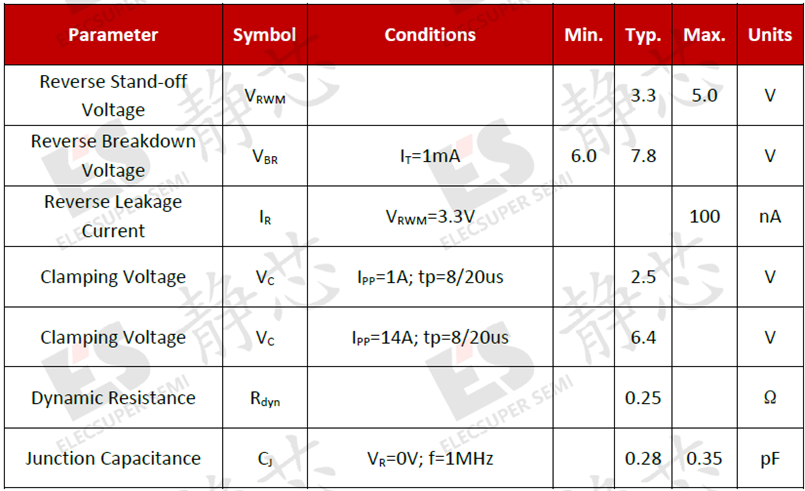

表5 SEUCS2X3V1BB電氣特性表

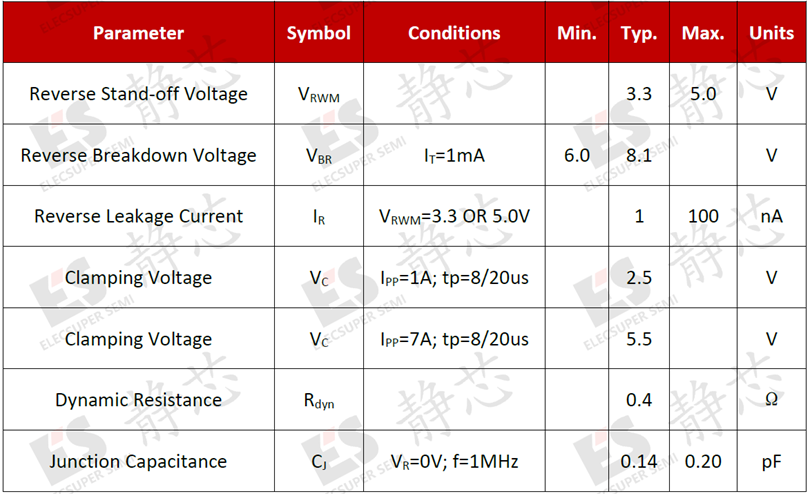

表6 SEUCS2X3V1B電氣特性表

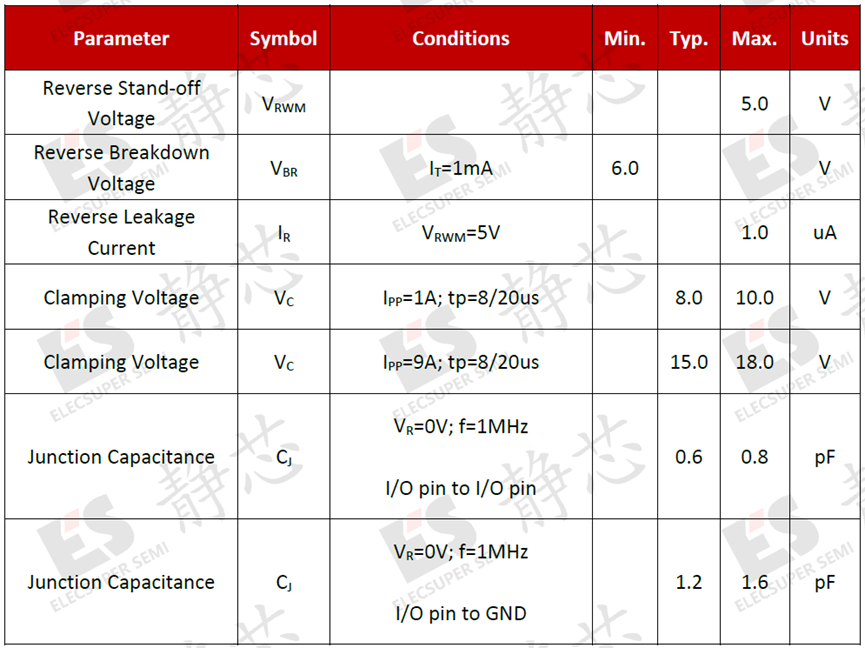

表7 SELC143T5V2UA電氣特性表

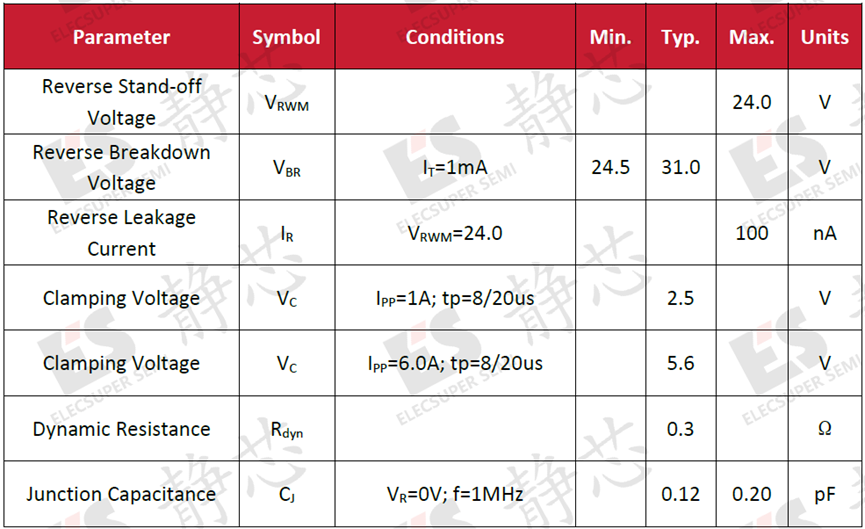

表8 SEUCS2X24V1B電氣特性表

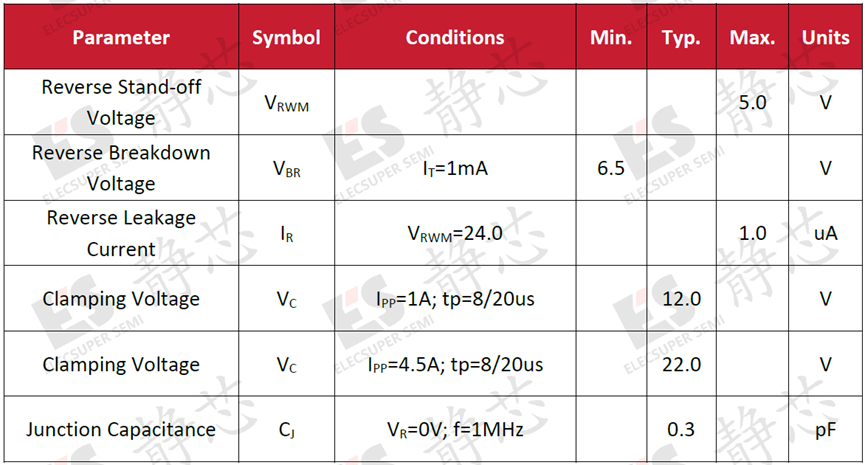

表9 SELC2X5V1BT電氣特性表
