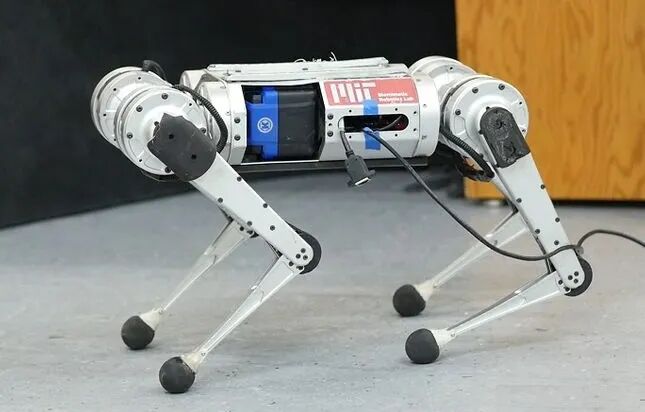

最近，一篇關于拆解MIT Mini Cheetah（迷你獵豹）執行器的文章在工程師圈子里熱傳。這只由麻省理工學院仿生機器人實驗室打造的機器狗，以其靈活的后空翻和高速奔跑能力驚艷世界，而其核心奧秘就在高速高扭矩執行器中。

今天，我們就跟隨拆解者的視角，深入這個手掌大小的關節內部，看看PCB（印刷電路板）電機的設計智慧，以及激光焊接技術如何在它的精密制造中扮演關鍵角色。

01拆開獵豹的“肌肉”：一個高度集成的動力單元

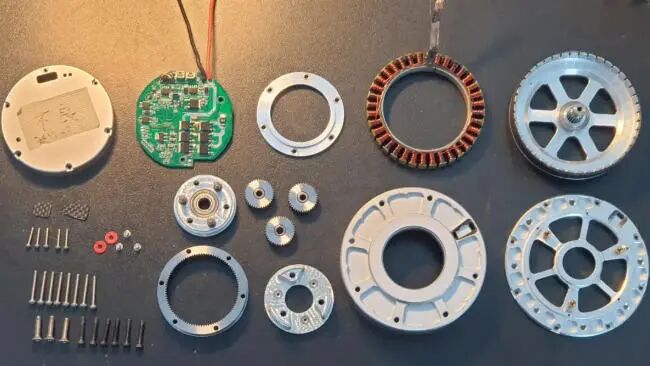

拆解者“TiManh”面對的，是一個壞掉的迷你獵豹執行器。打開外殼，首先映入眼簾的是一套令人驚嘆的高度集成系統：控制電路、電機本體、行星減速器被巧妙壓縮在極小的空間內。

1.1

控制核心：PCB反面主控MCU（微控制單元）竟然是經典的STM32F103C8T6。這讓不少工程師感慨，驅動強大的機械狗，并不需要最頂級的芯片，高效的算法和精密的硬件配合才是關鍵。

1.2

功率與感知：PCB正面集成了6個MOSFET（金屬-氧化物半導體場效應晶體管）、預驅芯片、用于動作同步的CAN（控制器局域網絡）轉換器，以及一個15位的絕對霍爾角度編碼器，實時感知轉子位置，實現精準的電機控制。

1.3

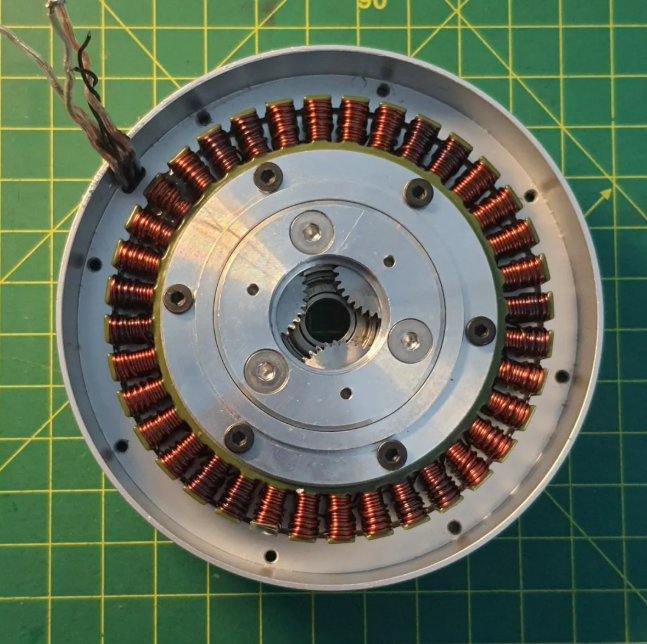

極致緊湊的電機：定子有36個槽，繞滿細銅線。最巧妙的是，整個行星齒輪系統（減速比為6:1）都安裝在定子內部，極大節省了軸向空間。42個磁鐵的轉子與行星架、輸出軸緊密結合。

02PCB電機：機械狗關節中的集成藝術

這個執行器展現了現代機器人關節設計的核心理念：將電子控制與電機本體深度融合。我們可以將其視為一個功能強大、形態特殊的“PCB電機”系統。

在傳統電機中，控制器是獨立外置的。而在這里，電機控制板直接成為了電機結構的一部分，緊貼電機端蓋安裝。

高功率密度：通過將控制電路與電機機械集成，并利用外殼（頂殼、后蓋）通過硅脂墊為MOSFET散熱，實現了極高的功率密度。這讓小小的關節能爆發出足以讓機器狗跳躍的瞬時扭矩。

信號完整性：編碼器（位于PCB正中間）緊鄰電機磁鐵，實時捕捉磁場變化。這種緊耦合設計減少了信號干擾和傳輸延遲，是實現精準FOC（磁場定向控制）矢量控制的基礎。

這種機電一體化的設計思路，正是現代足式機器人得以實現敏捷運動的關鍵。

03激光技術：編織精密關節的“隱形裁縫”

在欣賞如此精密的機械結構時，一個細節引起了我們的注意：“電機線直接焊接到MOSFET的引腳上。” 在傳統工藝中，電機繞組引線可能通過連接器或較長的飛線連接。但在這種微小的空間內，直接焊接是最可靠、最省空間的方式。然而，用手工烙鐵進行這種焊接是極其困難的挑戰：

熱敏感：附近的MOSFET、編碼器、塑料件（如齒輪保持架）對高溫敏感，手工焊接的熱傳導可能造成損壞。

一致性要求：每個焊點都需要可靠，以承受機器人運動時的劇烈振動。

這正是激光焊錫技術大顯身手的舞臺。想象一下制造過程中的場景：

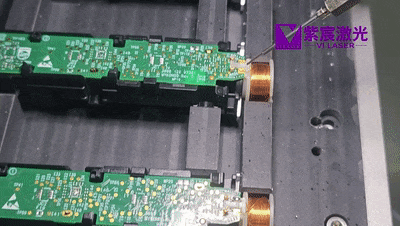

非接觸、精準加熱：一束直徑僅幾百微米的激光，精準照射在電機引線與MOSFET引腳的連接點上。能量在毫秒級內局部熔化預置的焊料，形成完美的焊點，絲毫不影響周圍的精密元件。

應對復雜幾何形狀：激光可以通過光纖傳輸，配合機械臂，輕松繞開定子繞組，從最佳角度照射到那個“隱藏”的焊點。

自動化與一致性：在批量生產中，視覺系統引導激光頭自動定位每個焊點，精確控制能量，確保每個關節的電氣連接都堅固可靠，極大降低了振動導致的脫焊風險。

04機械狗電子配件的激光技術應用

除了電機繞組焊接，激光技術在整個機械狗關節制造中還有更多應用：

PCB板焊接：PCB上的STM32主控、MOSFET、編碼器芯片，許多都可采用激光錫焊完成，特別是對溫度敏感的光耦和精密傳感器。

外殼與結構件：雖然文中提到頂殼靠摩擦力固定，但很多機器人關節的金屬外殼密封、傳感器保護蓋的固定，會采用激光焊接實現高強度的氣密連接。

潛在的精密切割：拆解中提到需小心處理“碳纖維板”，這些復雜形狀的碳纖維部件，通常就是用激光切割成型的，邊緣整齊無毛刺。

結語：微小之處的革命

一個獵豹Mini的關節電機，讓我們看到了機器人技術的精進。它不僅是機械齒輪和電磁線圈的組合，更是電子、軟件、先進材料和精密制造技術的結晶。

從STM32這樣的通用芯片在尖端機器人中的應用，到PCB電機極致的集成設計，再到激光焊接在微觀層面確保的可靠連接，每一個細節都推動著機器人從實驗室走向現實。

下一次看到機器狗敏捷的后空翻，不妨想象一下它關節內部——那些由激光精確熔化的微小焊點，正承載著巨大的瞬時電流，將能量源源不斷地轉化為靈動的身姿。這，就是精密制造的魅力。
