疆鴻智能PROFINET轉DEVICENET網關：發那科機器人無縫對接西門子

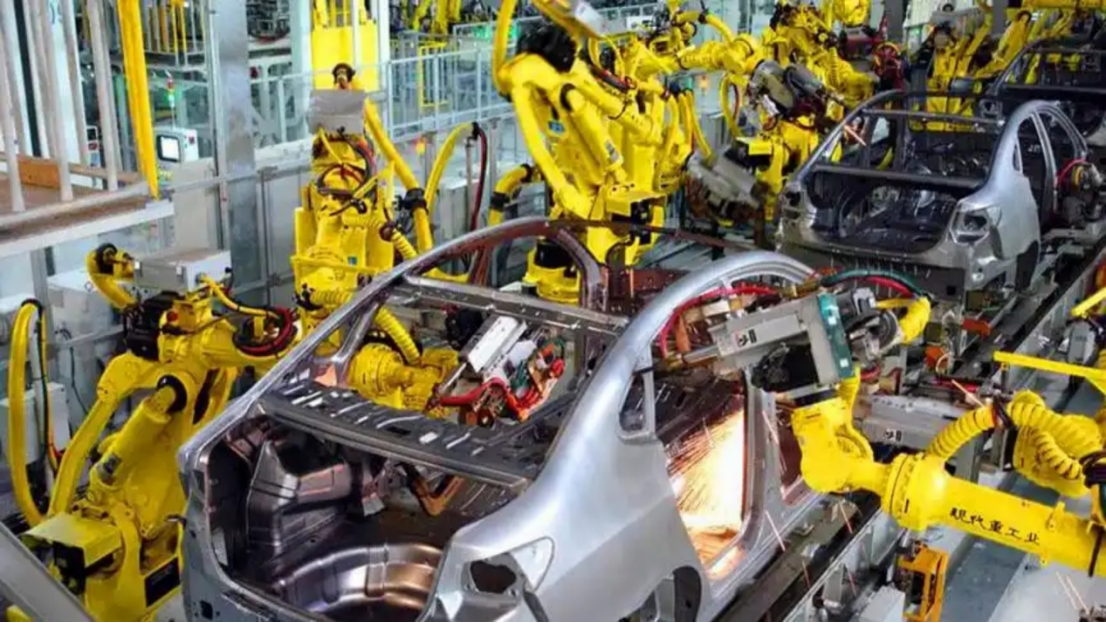

在汽車制造車間里，新舊設備的通信協議不統一，一直是讓人頭疼的問題。去年我們做的一條發動機裝配線改造項目，就遇到了這種情況。
這條線用的西門子1200PLC，走的是PROFINET協議，但新引進的裝配機械手臂卻是老接口，只支持DEVICENET。直接連肯定不行。換機械手成本太高，給PLC加接口模塊也麻煩。最后用了疆鴻智能PROFINET轉DEVICENET網關，把兩邊打通。

先說說網關在中間干了什么。簡單講，它就是把PROFINET的數據“翻譯”成DEVICENET能識別的信號，再把DEVICENET的回傳數據“翻譯”回PROFINET。現場這臺網關，主站連的是西門子1200PLC，從站接機械手臂。PLC通過網關，實時給機械手下指令——比如“抓取A類零件”、“放到3號工位”。同時，機械手干活時的狀態、有沒有出錯、抓沒抓到零件，這些信號也得通過網關傳回PLC。

當時調試時發現，網關最關鍵的作用不只是連上就行，而是數據同步的實時性和準確性。發動機裝配對節奏要求很高，網關處理數據快一點慢一點，整條線的節拍都會受影響。我們?cè)O(shè)的循環周期在毫秒級，網關得把兩邊協議的數據包迅速解析、轉發，不能有延遲，也不能丟包。

另一個作用是解決了數據區映射的問題。PROFINET和DEVICENET的數據格式、地址編排完全不一樣。網關相當于做了一個“翻譯對照表”，把PLC要控制的機械手動作，一一對應到機械手能執行的指令碼上。編程時不用改原有邏輯，在網關的配置軟件里把映射關系配好就行。

用了網關之后，最明顯的好處是產線調整靈活了。后來我們又加了幾臺AGV小車和掃碼槍?zhuān)际峭ㄟ^(guò)網關接進來。倉庫里零件種類多，以前靠人工記，現在PLC一讀到零件信息，網關立刻告訴對應的機械手該用什么力度抓、放到哪個料框。AGV接到指令自動搬運，整個流轉過程基本不用人管。

還有一點，故障排查比以前容易。網關通常自帶診斷功能，哪天通訊斷了，是PLC沒發指令，還是機械手沒響應，在網關的狀態燈和后臺日志里能看個大概，不用拿著圖紙挨個查線。

總的來說，在汽車零部件這種多協議共存的現場，網關就是個“轉接頭”。它不改變?cè)性O(shè)備的運行方式，但讓新老設備能在一個系統里協同工作。對車間來說，不用因?yàn)榻涌诓煌蕴f設備，也不用捆綁買指定品牌的設備，選型空間大，成本也控制得住。這次裝配線改造完，運轉了快一年沒出過大問題，物流效率比之前提升了不少。
