庫卡機器人焊接線改造：疆鴻智能PROFINET轉DeviceNet網關立奇功

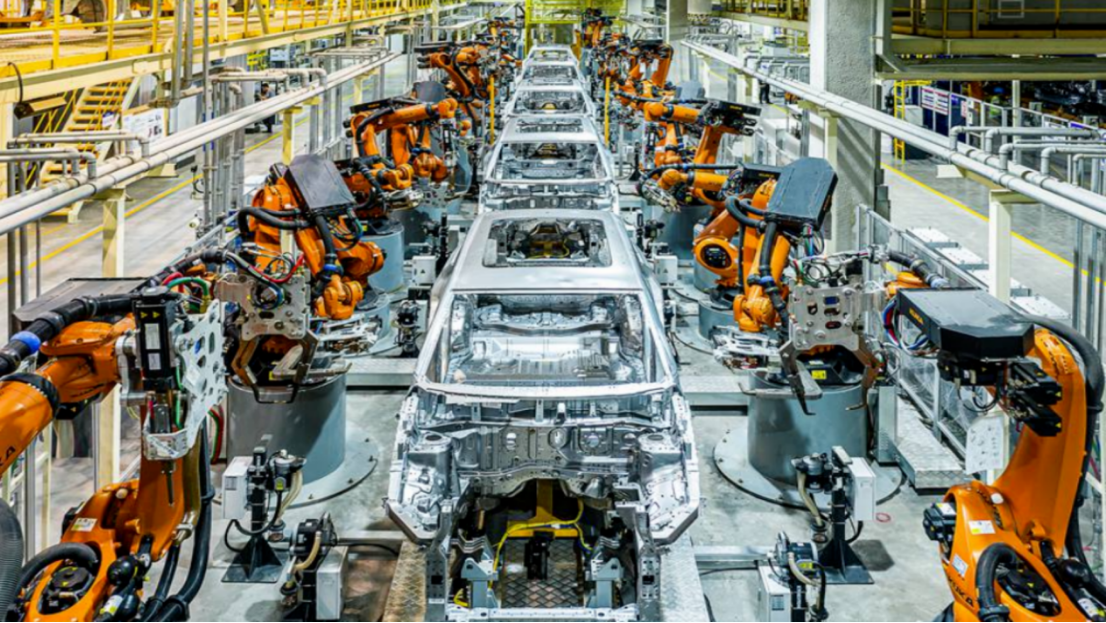

去年在參與一條車門焊接線的改造時，我們遇到一個頭疼的問題：甲方新增的六臺高精度焊接機械臂是DeviceNet接口，而產線現有的西門子1200 PLC只支持PROFINET。讓這兩套設備對話，成了項目卡脖子的一環。
最終解決問題的是一個不起眼的疆鴻智能PROFINET轉DeviceNet協議轉換網關。這里從工程師視角聊聊它的實際作用和配置經驗。

項目痛點：協議隔閡
這條線體原先的PLC通過PROFINET控制焊接控制器和傳送帶。新機械臂采用DeviceNet，原因據說是其供應商在日本和北美市場該系列標配此協議。
甲方起初想通過更換機械臂通訊模塊解決，但周期長、成本高。我們的任務是找到一種方案，在不改動PLC程序和機械臂內部配置的前提下，讓它們通訊起來。

網關配置：比想象中快
選型時，我們重點關注了配置的便捷性。網關最終被安裝在PLC柜的導軌上，一側通過網線連接交換機與1200通訊，另一側通過端子連接DeviceNet總線。
配置步驟比預想的快：
1. 設定PROFINET端：在TIA Portal里導入網關的GSDML文件，像掛載一個普通IO設備一樣分配好IP和設備名稱。這一步和組態遠程IO模塊幾乎一樣。
2. 設定DeviceNet端：通過網關的網頁界面，設置好波特率（125kbps/250kbps/500kbps）和本機MAC ID（作為DeviceNet主站，該ID需避開機械臂的從站ID）。
3. 數據映射：這是關鍵一步。在網關的配置頁面里，將PROFINet側讀寫的數據地址，與DeviceNet側每個機械臂的控制字、狀態字、位置指令進行映射關聯。
整個過程耗時不到一小時，主要時間花在核對機械臂的EDS文件對象字典上。
網關的關鍵作用：不只是翻譯
在項目中，這個網關扮演了三個核心角色：
1. 協議“翻譯官”
最基礎的作用是實時轉換兩個協議的數據包。PROFINET基于以太網的實時數據，與DeviceNet基于CAN的位級數據，在網關內部完成雙向轉換。對PLC來說，讀寫機械臂數據，和讀寫一個普通PROFINET IO模塊沒有區別，無需復雜的協議轉換指令。
2. 數據“打包站”
DeviceNet通訊效率高，但單次數據包小。機械臂的關節角度、速度等數據量較大。網關內部將這些分散的CAN報文打包成一個連續的數據塊，映射到PROFINET的周期性循環數據區。這保證了1200 PLC在每個掃描周期都能獲取到機械臂的完整狀態，不會因拆包而延遲。
3. 電氣“隔離器”
車間焊接環境電磁干擾嚴重。DeviceNet的CAN物理層抗干擾能力不錯，但PROFINET網線對干擾敏感。網關兩側采用不同的物理層和電源隔離，有效阻止了焊接大電流通過通訊線串?dāng)_到PLC側，避免了通訊中斷或CPU死機。

改造后的優勢
- 工期零延誤：未改動PLC主程序和機械臂底層代碼，僅通過網關中間層配置，接線兩天，調試一天，比預估的改造方案節省了一周時間。
- 運行穩定：量產半年多，未出現過因協議轉換導致的通訊超時報警。
- 維護透明化：網關面板有狀態指示燈，網頁端還能監控?cái)?shù)據收發，排查故障時很容易判斷是PLC沒發指令，還是機械臂沒響應。

總結
對于汽車焊接這類混線生產場景，現場總線協議的異構是常態。與其強求所有設備統一協議，不如通過網關這類“中間件”解耦。這次經歷讓我體會到，一個好的網關不只是信號的搬運工，更是系統的減震器和隔離墻，讓老設備和新系統能平穩共存。
