一、項目背景與通訊痛點

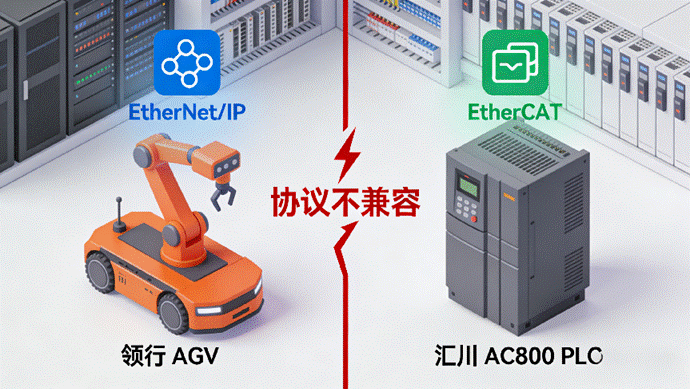

某電商智能倉儲中心升級 AGV搬運產線，核心調度采用領行 EtherNet/IP協議 AGV機器人，負責倉儲貨物自動化搬運、貨架對接；現場控制層部署匯川 AC800系列 EtherCAT協議 PLC，承擔 AGV行走路徑規劃、工位對接、輸送線聯動控制。因 AGV與 PLC協議不兼容，原有人工調度 AGV的方式效率低，工位對接誤差大，且無法實現 AGV狀態與 PLC控制指令的實時交互，導致倉儲分揀效率低，無法滿足日均10萬單的分揀需求。企業核心要求：實現 EtherNet/IP與 EtherCAT跨協議實時通訊，AGV位置、運行狀態等數據回傳延遲≤50ms，PLC調度指令下發延遲≤30ms，適配倉儲多 AGV并發作業環境，支持后期 AGV數量無縫擴展。

二、跨協議通訊鏈路搭建：網關賦能設備雙向數據互通

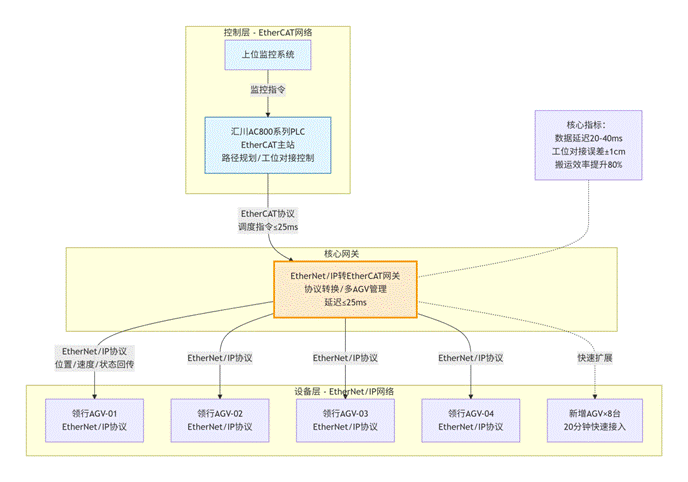

針對倉儲 AGV產線的跨協議通訊痛點，選用工業級 EtherNet/IP轉 EtherCAT協議轉換網關，搭建 “領行 AGV -協議網關 -匯川 PLC” 三層高速互聯鏈路，在不改動 AGV與 PLC原有程序、硬件配置的前提下，實現二者的無縫數據交互。網關作為核心互聯節點，分別對接 EtherNet/IP與 EtherCAT兩大網絡，一端與領行 AGV建立穩定通訊，精準采集 AGV位置、速度、運行狀態等核心數據；另一端接入?yún)R川 PLC的 EtherCAT總線系統，完成與 PLC的總線級高速數據交互，實現控制指令的快速下發與設備狀態的實時回傳。針對倉儲多 AGV并發作業的場景特點，網關搭載多設備協同通訊管理功能，支持多臺 AGV同時接入且互不干擾，同時配置數據高優先級轉發與校驗機制，保障指令下發的時效性與數據傳輸?shù)臏?zhǔn)確性。網關模塊采用工業級硬件設計，可有效抵御倉儲車間變頻器、輸送線等設備產生的電磁干擾，適配倉儲現場復雜的工業環境，為跨協議通訊提供穩定的硬件支撐。

三、項目落地效果

通訊性能達標：跨協議數據傳輸延遲穩定在 20-40ms，AGV狀態數據實時回傳至 PLC，PLC調度指令下發響應≤25ms，多 AGV并發作業無通訊卡頓，工位對接誤差從 ±5cm降至 ±1cm；

作業效率提升：替代人工調度后，倉儲 AGV搬運效率提升 80%，分揀線日均處理量提升至 15萬單，人力成本降低 60%；

運行穩定可靠：網關在倉儲 0℃~45℃環境下 24h穩定運行，抗電磁干擾能力符合工業標準，連續運行 4個月無通訊中斷，AGV作業故障率降低 75%；

擴展靈活便捷：后期新增 8臺領行 AGV，僅在網關中完成簡單的設備節點添加，無需修改 PLC程序和網絡拓?fù)洌?0分鐘內即可完成部署。

四、價值總結

本方案通過協議轉換網關搭建專屬跨協議通訊鏈路，快速打通了 EtherNet/IP領行 AGV機器人與 EtherCAT匯川 PLC的通訊壁壘，實現了倉儲產線設備的高效協同作業。方案改造成本降低 75%，部署周期縮短至 1個工作日，且兼具良好的擴展性與環境適配性，為電商、物流等行業的智能倉儲 AGV產線升級，提供了高可靠、易落地的跨協議通訊解決方案。
