在光通信、激光傳感與精密儀器領域，光學組件的裝配可靠性直接決定了整個系統的穩定性與壽命。側向推力測試，是評估準直器、反射棱鏡、透鏡陣列、Z-block等關鍵光學部件與基板連接強度的科學手段。本文科準測控小編就為您詳細講解，如何使用推拉力測試機進行光學組件的推力測試，系統闡述光學組件側推測試的原理、標準、操作流程及數據意義，通過模擬實際安裝或使用中的側向受力狀態，以高精度力學數據界定各組件與基板的粘接/焊接強度，為工藝優化、可靠性驗證與失效分析提供依據。

一、測試原理

光學組件側推測試基于靜態剪切力學原理，模擬組件在裝配、運輸或使用中可能受到的側向力：將光學部件（如準直器、棱鏡等）與其基板固定于專用夾具中，通過推拉力測試機沿平行于基板方向施加推力，直至粘接或焊接界面發生失效。試驗全程實時采集推力-位移數據，以最大推力作為連接強度的核心指標，并可結合位移曲線分析失效模式。

二、測試標準

ASTM D1002-10 Standard Test Method for Apparent Shear Strength of Single-Lap-Joint Adhesively Bonded Metal Specimens by Tension Loading

ISO 4587:2003 Adhesives – Determination of tensile lap-shear strength of rigid-to-rigid bonded assemblies

GB/T 7124-2008 《膠粘劑 拉伸剪切強度的測定》

三、測試儀器與條件

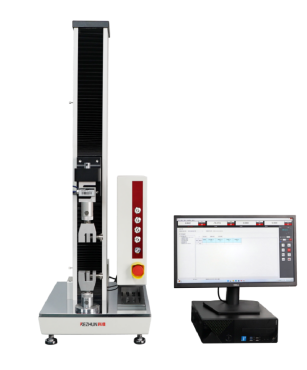

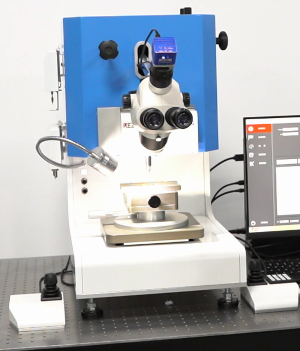

1. Beta-S100推拉力測試機或KZ-68SC-05XY拉力試驗機


2. 試驗條件

測試速率：0.5-2 mm/min（可根據試樣調節）

載荷量程：0-1000 N

環境溫度：23±2℃（標準實驗室條件）

四、測試流程

步驟一：設備與試樣準備

設備校準：確認載荷傳感器、位移系統及氣動夾具工作正常

試樣檢查：在顯微鏡下觀察各組件與基板的連接界面，記錄初始狀態

步驟二：試樣裝夾

將試樣基板固定于下夾具，確保光學組件推力面與上推桿對齊

調整氣動壓力，使雙側推桿同步接觸組件側面

步驟三：測試參數設定

測試模式：位移控制，恒定速率推進

采樣頻率：≥50 Hz

停止條件：載荷下降至峰值的80%（判定連接失效）

步驟四：測試執行

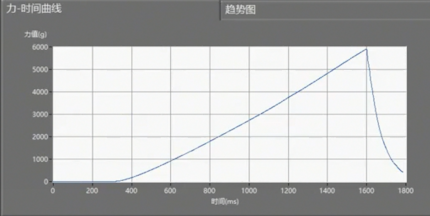

啟動試驗，推桿勻速推進，系統實時繪制“推力-位移”曲線

記錄曲線的線性段、峰值載荷及失效瞬間的位移值

（放視頻）

步驟五：數據與界面分析

核心數據：記錄各試樣的最大推力（如準直器：85.6 N，反射棱鏡：92.3 N）

失效模式分析：觀察界面失效形貌，區分為“界面剝離”“內聚破壞”或“基材損傷”

報告輸出：整合推力數據、曲線圖譜及失效分析，形成結構強度評估報告

以上就是小編關于精密光學組件側推測試的系統介紹，希望對您有幫助。若您需進一步了解其它光學組件推拉力測試方案、多速率測試設計或數據分析方法，全自動推拉力測試機，推拉力測試機怎么使用，推拉力測試機作業指導書，推拉力測試機價格，推拉力測試機SOP，推拉力測試機杠桿如何校準等相關信息，歡迎關注科準測控，并通過私信或留言咨詢。我們的技術團隊將為您提供專業支持與定制化解決方案。
