磁性微米線作為重要的磁性材料，在磁存儲、傳感器等領域應用廣泛，其電阻率是評估性能的關鍵指標。微納米尺度下，磁性樣品電阻率易受溫度、尺寸和外加磁場影響，而傳統兩線法測量受接觸電阻干擾，精度不足。本文采用Xfilm埃利的四探針技術系統，結合搭建低溫測量平臺，研究溫度、磁場及尺寸對鎳微米線電阻特性的影響，為磁性微納材料的器件研發提供實驗依據。

實驗平臺由測量系統和測量環境控制模塊組成。測量系統采用四探針法，搭配16 選 4 多通道模塊實現多樣品同時測量，并通過LabVIEW 編程實現系統同步控制、數據采集與分析，大幅提升測量效率與精度。

環境控制模塊包含真空、磁場、溫控子系統：真空系統將腔室真空度維持在1×10?5 Pa，減少外界干擾；磁場系統通過雙軌結構電磁鐵提供磁場，配合高斯計實現0~4000 Gauss的精準調控；溫控系統由閉循環低溫恒溫器和溫控儀構成，控溫精度達0.01℃，測溫范圍為 - 265℃~26.5℃。

鎳微米線樣品制備

/Xfilm

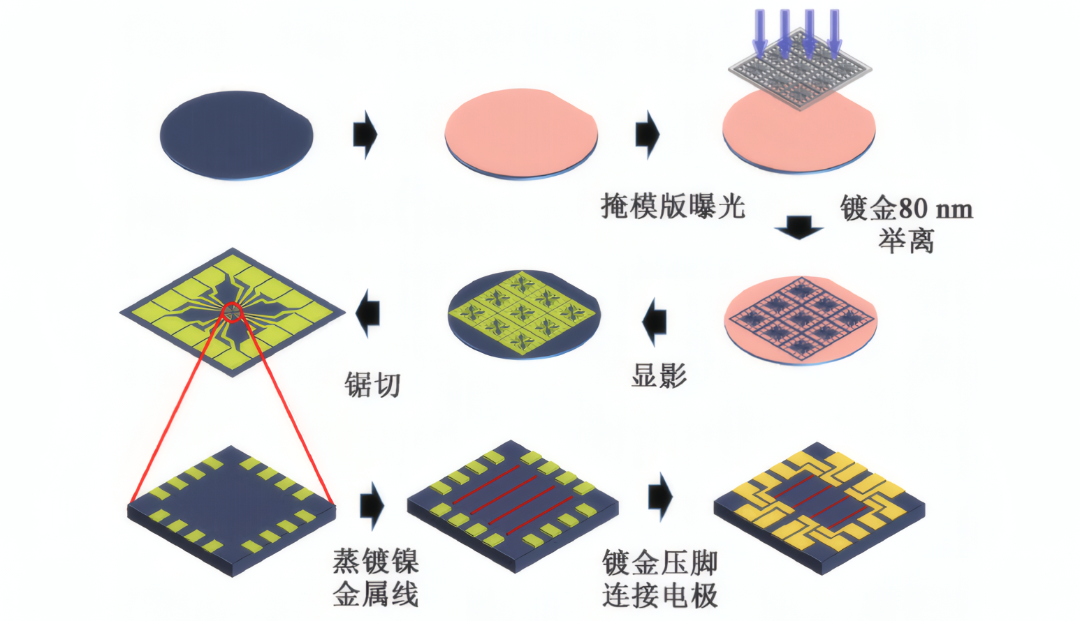

磁性微米線樣品制備流程

基于MEMS 光刻工藝制備兩種尺寸鎳微米線，先通過紫外曝光、蒸鍍、舉離工藝制作金電極片，再經氧等離子體親水處理、電子束光刻曝光微米線圖案，沉積100 nm 鎳層后制作金壓腳層，完成樣品制備。通過掃描電子顯微鏡表征，樣品長度均為35 μm，寬度分別為 1.6 μm 和 2.1 μm，確保尺寸精準可控。

溫度對電阻特性的影響

/Xfilm

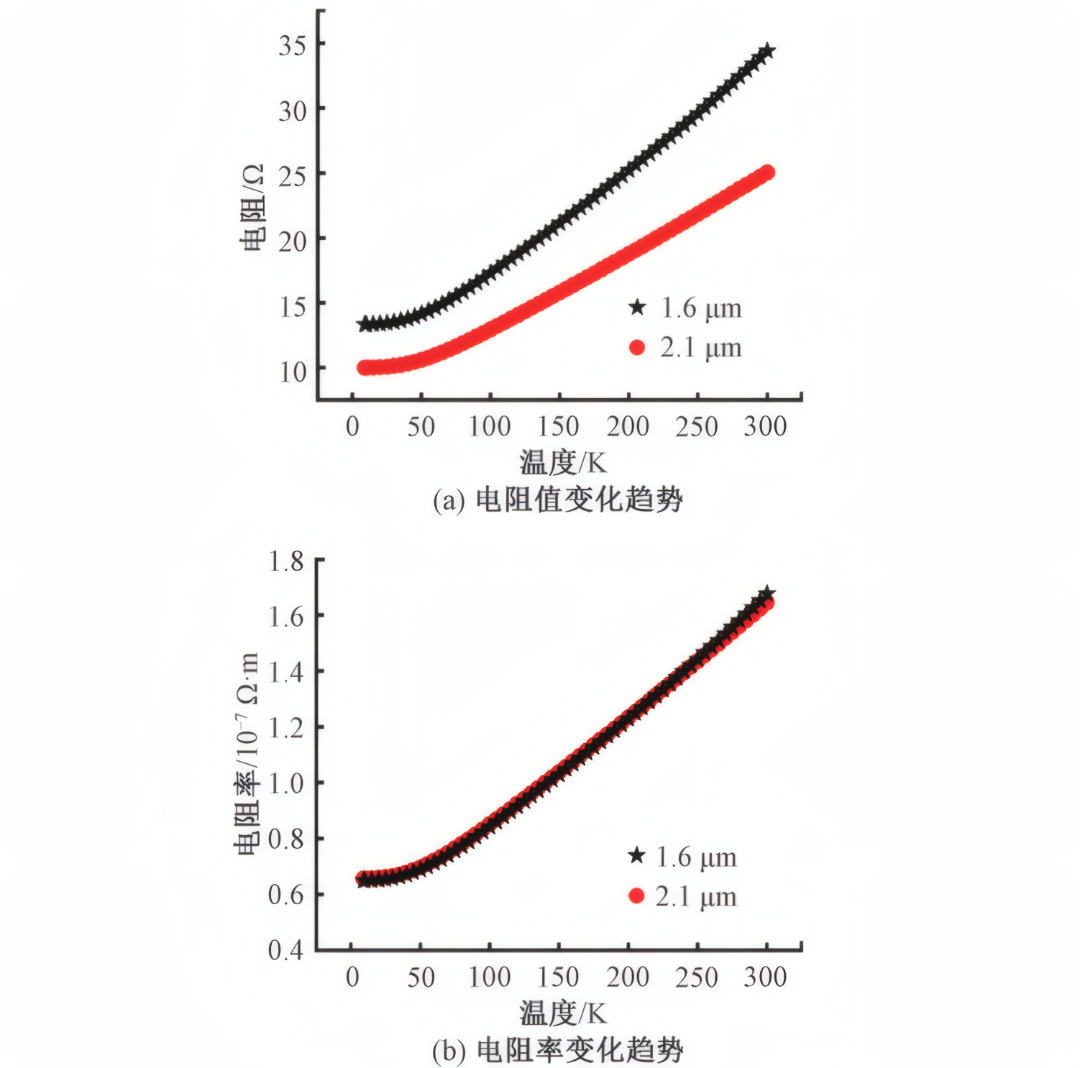

兩種尺寸微米線在-265℃~26.5℃溫度范圍電阻率的測量結果

在- 265℃~26.5℃范圍內對樣品進行降溫測量，每個溫度點重復測量3 次并取平均值。結果顯示，兩種尺寸鎳微米線的阻值變化規律一致：-250℃以下低溫區，阻值幾乎無變化，此時電阻主要源于電子與樣品內部缺陷的散射，與溫度無關；-250℃以上，阻值隨溫度升高近似線性增加，因溫度升高使聲子激發數增多，電子與聲子碰撞加劇，散射概率提升。

同時，樣品寬度越大阻值越小，且1.6 μm寬樣品的電阻率略高于2.1 μm樣品，體現出微米尺度下的尺寸效應—— 窄樣品中電子與壁面碰撞幾率更高，導致電阻率增大。

外加磁場對電阻特性的影響

/Xfilm

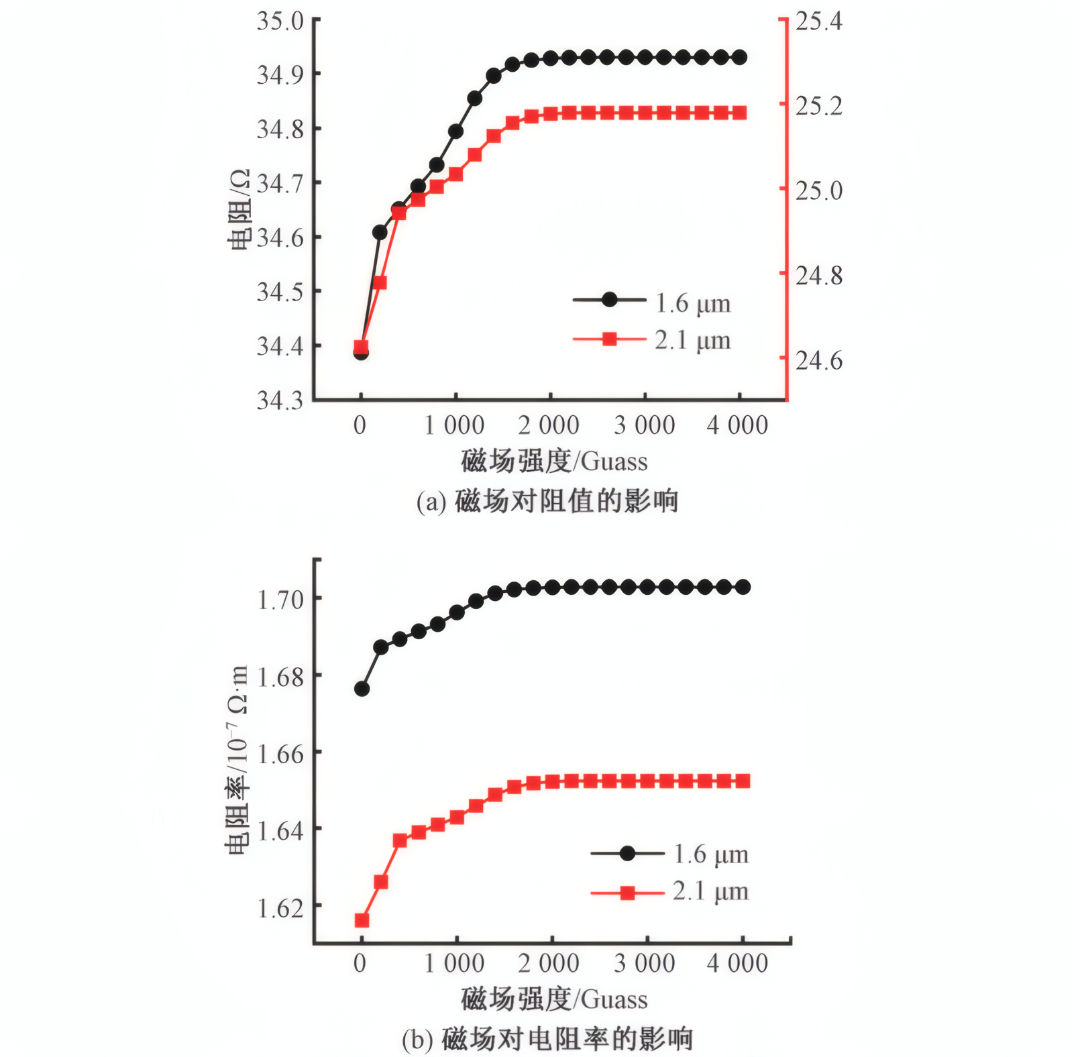

兩種尺寸微米線在不同磁場強度下電阻率的測量結果

在常溫26.5℃、磁場沿微米線長軸方向的條件下，施加0~4000 Gauss磁場進行測量。結果表明，樣品阻值隨磁場強度升高而增大，當磁場達到2000 Gauss后，阻值趨于穩定。普通導電材料中，磁場使電子受洛倫茲力偏轉，與晶格碰撞概率增加，遷移率降低；而磁性鎳微米線的磁阻效應還與磁疇結構相關，磁場使磁疇從無序逐漸排列為有序，磁化飽和后磁疇結構穩定，阻值不再變化。磁力顯微鏡表征也證實，加磁后樣品磁疇分布的規律性變化是阻值趨于穩定的重要原因。

綜上，本文采用四探針法結合低溫測量平臺，系統研究了尺寸、溫度和外加磁場對鎳微米線電阻特性的影響，得出以下結論：鎳微米線在- 250℃以下阻值無明顯變化，-250℃以上阻值隨溫度線性增加；常溫下阻值隨磁場強度升高而增大，2000 Gauss時達到磁飽和并保持穩定；微米尺度下樣品存在顯著尺寸效應，寬度減小會導致電阻率略微增大。

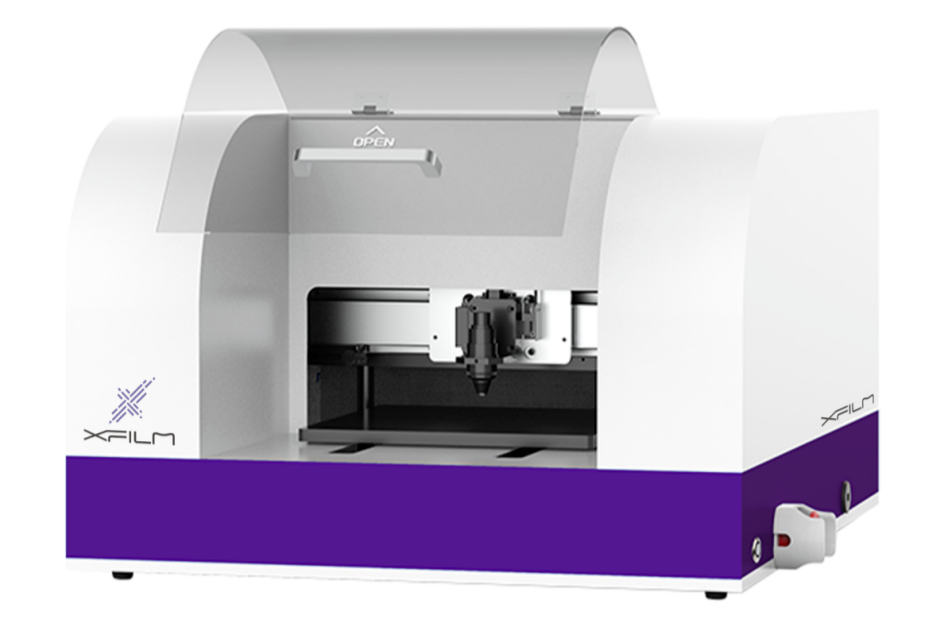

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
