在半導體材料與器件的研發與制備過程中，準確測量其電學參數（如方阻、電阻率等）是評估材料質量和器件性能的基礎。電阻率作為材料的基本電學參數之一，其測量方法的選取直接影響結果的可靠性。在多種電阻測量方法中，二探針法和四探針法是兩種常用且具有代表性的技術。本文Xfilm埃利將系統梳理并比較這兩種方法的原理、特點與應用差異。

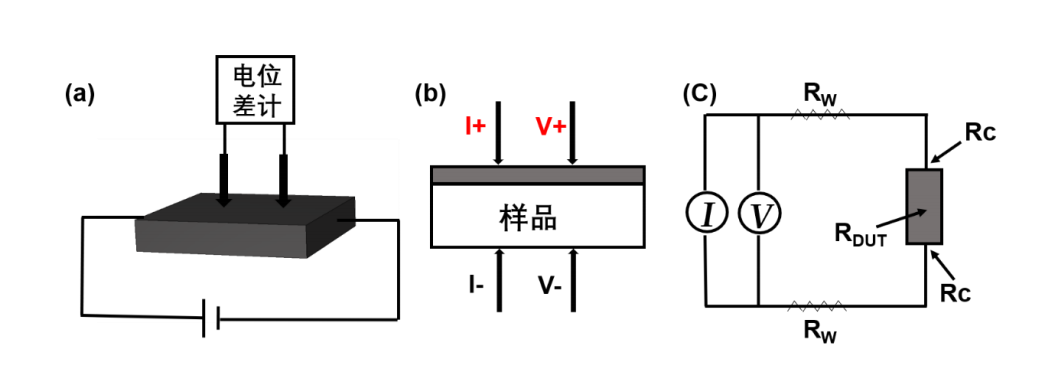

（a）兩探針法測試示意圖;（b）兩探針法測試原理圖;（c）兩探針法測試等效電路

1. 測量原理

二探針法是一種傳統的電阻測量方法。該方法將兩支金屬探針分別接觸在樣品兩端，通過輸入電流信號并測量樣品兩端的電壓降，根據歐姆定律計算電阻值。

2. 系統誤差來源

盡管操作簡便，二探針法在測量中存在明顯的系統誤差。測量電路的總電阻包括：

?

其中：Rw為導線電阻，Rc為探針與樣品的接觸電阻，RDUT為待測樣品電阻。

由于Rw 和 Rc 無法從測量中分離，二探針法無法準確獲得樣品本身的電阻值，尤其在高阻或微區測量中誤差顯著。

3. 適用場景

該方法適用于對精度要求不高、樣品電阻較大或僅為定性判斷的場合，因其操作簡單、設備要求低，仍在一些初步測試中使用。

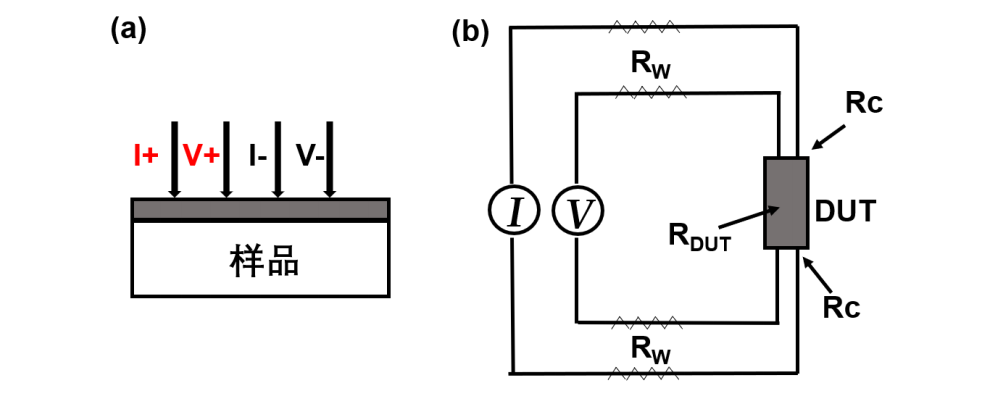

（a）四探針法測試示意圖;（b）四探針法測試等效電路圖

1. 測量原理

四探針法是在二探針法基礎上改進的高精度測量方法。四根探針以直線或方形排列于樣品表面，其中外側兩根探針通入恒定電流，內側兩根探針測量電壓降。由于電壓測量端幾乎無電流通過，導線與接觸電阻的影響可忽略不計，因此測得電壓近似為樣品真實電壓降。

2. 誤差消除機制

四探針法的核心優勢在于有效消除了接觸電阻和導線電阻的影響。其等效電路顯示，電壓測量回路中的電流極小，因此Rw和 Rc上的壓降可忽略，從而直接獲得RDUT的準確值。

3. 測試結構分類與應用

四探針法可根據探針排列分為：

直線四探針法（等間距排列，適用于大尺寸樣品）；

方形四探針法（適用于微區測量，可評估材料均勻性）。

由于其高精度、對樣品形狀無嚴格要求、能反映材料均勻性等優點，四探針法已成為半導體材料電阻率測量的主流方法，廣泛應用于體材料、薄膜、外延層等多種結構的電學表征。

1. 原理不同

二探針法：僅使用兩根探針，同時承擔通電流與測電壓的功能，測量結果混雜了導線與接觸電阻。

四探針法：則使用四根探針，將電流注入（外側兩針）與電壓測量（內側兩針）物理分離。

2. 精度不同

二探針法：因無法消除寄生電阻，測量誤差較大。

四探針法：因電壓測量端幾乎無電流，有效消除了接觸電阻影響，測量精度高。

3. 應用不同

二探針法：適用于對精度要求不高的快速定性測試。

四探針法：則成為科研與工業中材料電阻率高精度定量分析的標準方法，尤其適用于薄膜、微區及非均勻材料。

二探針法與四探針法是電阻測量中代表不同精度階段的兩種方法。二探針法以其操作簡便著稱，但受限于系統誤差，適用于快速定性測試；四探針法則通過探針功能分離，顯著提升測量精度，已成為半導體材料科學和微電子工藝中電阻率測量的標準方法，也為復雜界面體系、多層薄膜結構的電學分析奠定了方法基礎。

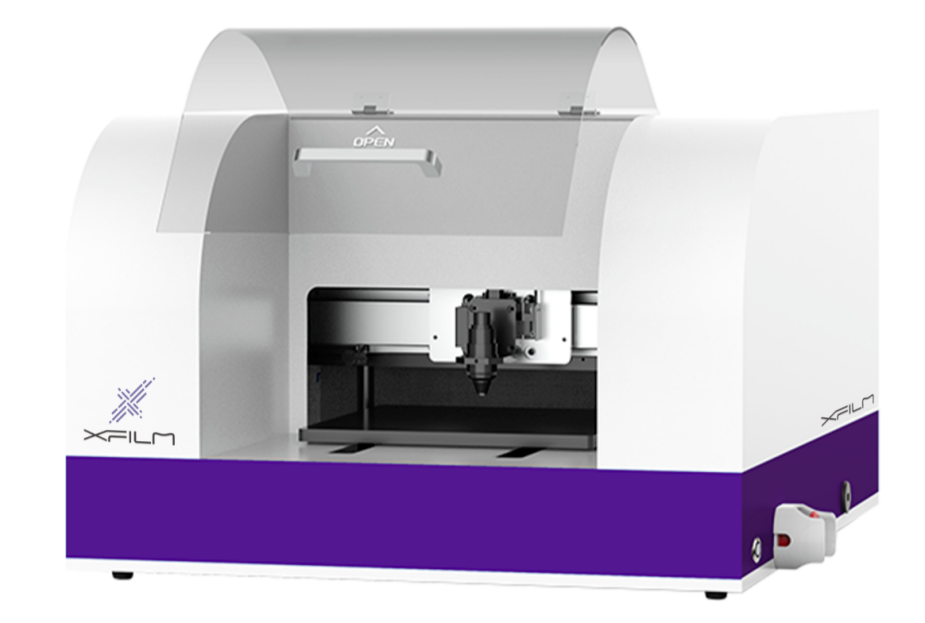

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
