瑞薩“RA MCU眾測寶典”環境搭建專題再添實用干貨！這次咱們聚焦高性能入門級開發板——【RA-Eco-RA6E2-64PIN-V1.0】。

本文介紹了RA-Eco-RA6E2-64PIN-V1.0開發板的基本信息，包括產品特點、參數資源、開發環境搭建以及工程測試等。

開啟寶典

介紹

RA-Eco-RA6E2-64PIN-V1.0是一款基于100MHz ArmCortex-M33內核架構的核心板；

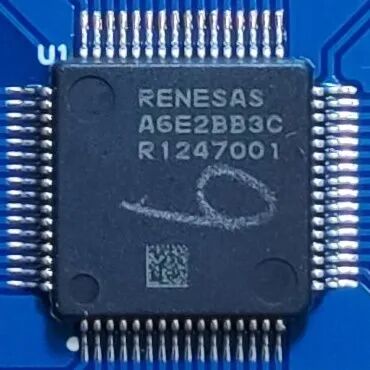

主控芯片為R7FA6E2BB3CFM；

RA6E2組是RA6系列中最新的入門級微控制器，基于帶有TrustZone的200MHz ArmCortex-M33內核；

RA6E2作為入門級微控制器，在追求成本優化的同時提供了最佳的性能；

RA6E2與RA4E2組的引腳和外設兼容，使其成為要求更高性能、小尺寸和低引腳數的應用的理想選擇。

外觀

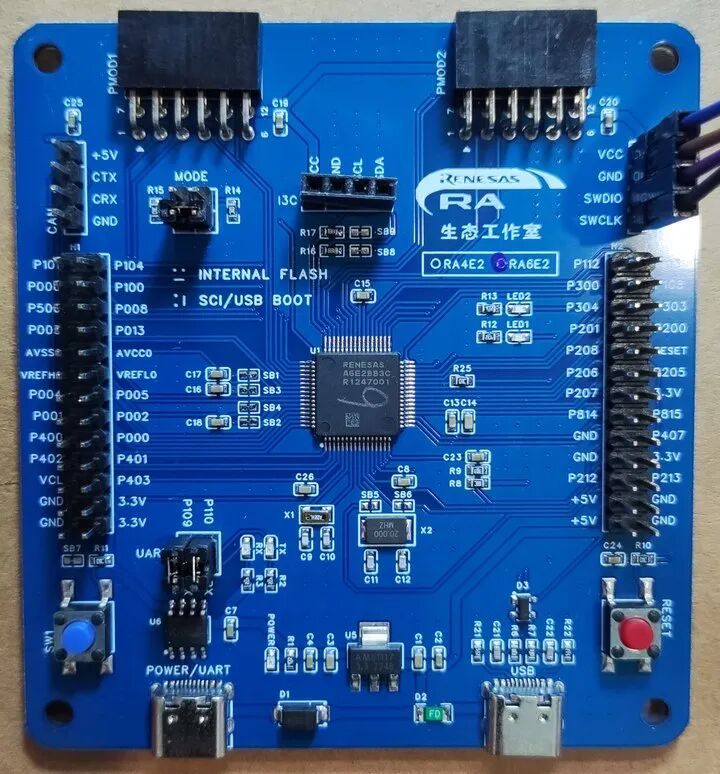

Top view

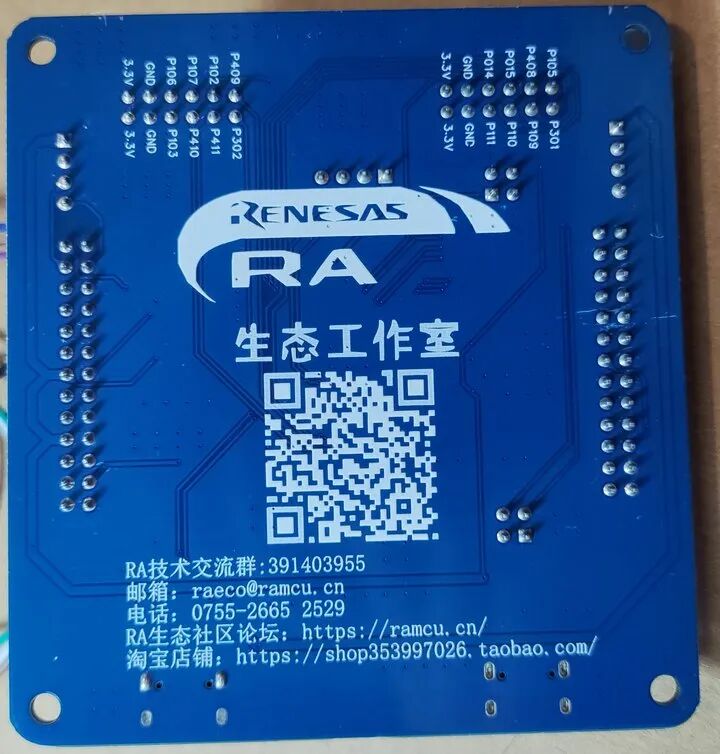

Bottom view

資源參數

1個復位按鍵

1個用戶按鍵

2個LED

2個PMOD接口

板載USB轉TTL模塊，可用于串口通信和燒錄

板載SWD接口，方便用戶調試與下載

200MHz的Arm Cortex-M33，具有TrustZone功能

256KB的閃存和40KB的SRAM

4KB數據閃存，類似EEPROM數據存儲功能

1KB待機SRAM

64引腳封裝

USB 2.0全速

CAN FD，I3C

HDMI CEC，SSI

Quad SPI

12位A/D轉換器

12位D/A轉換器

通用PWM定時器

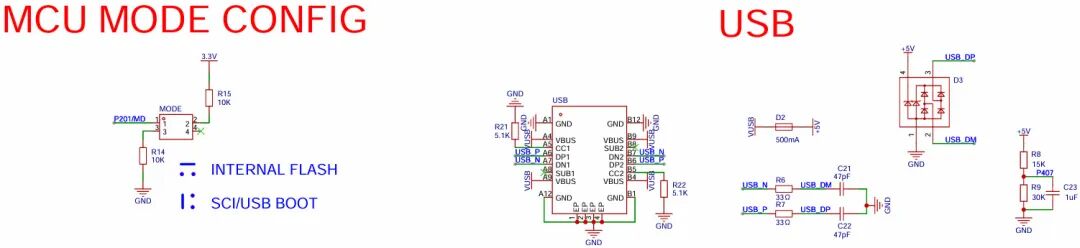

原理圖

USB

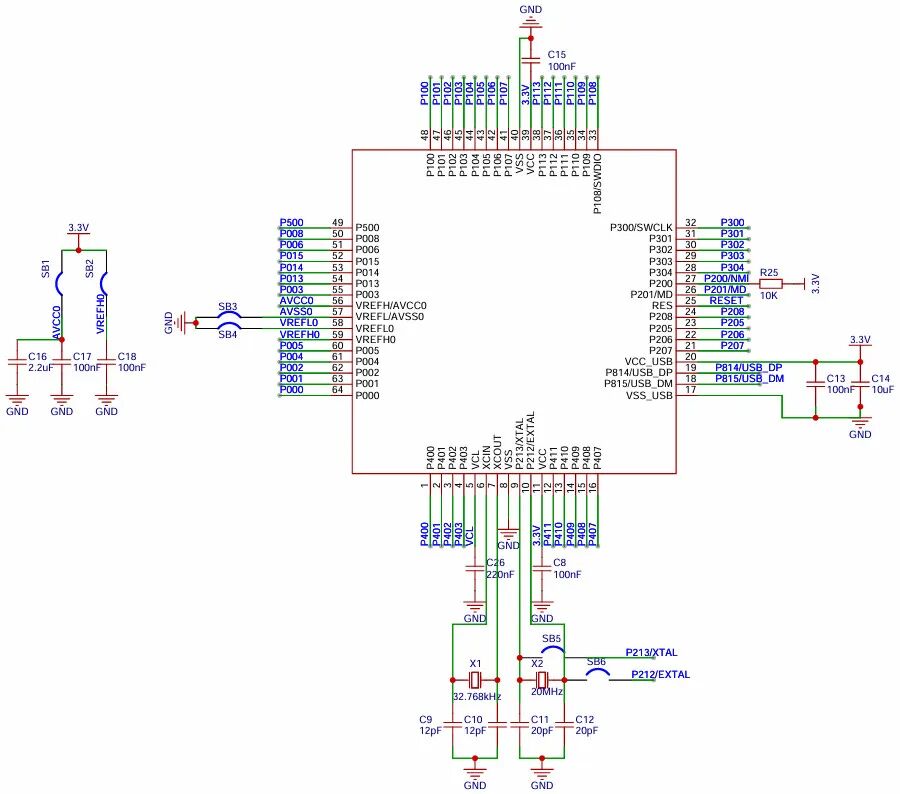

MCU

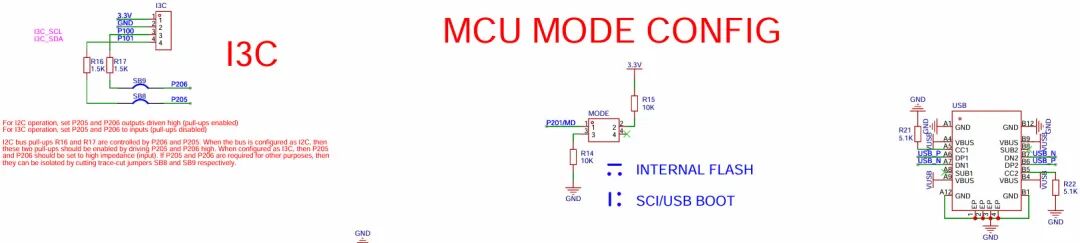

I3C

外設

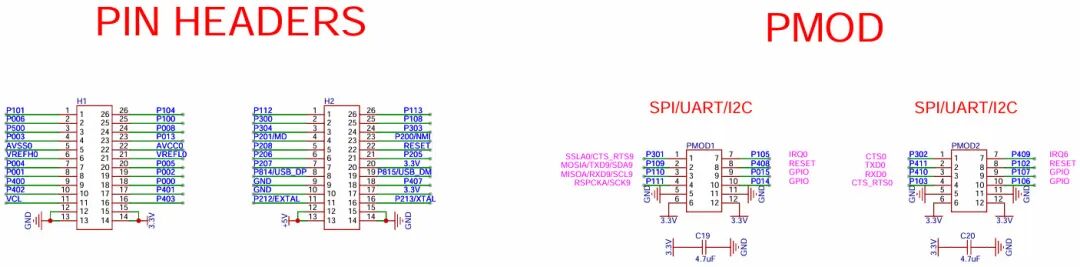

引腳

電源

詳見：

（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）

RA-Eco-RA6E2-64PIN-V1.0：RA-Eco-RA6E2-64PIN-V1.0開發板資料

https://gitee.com/ramcu/ra-eco-ra6-e2-64-pin-v1.0

開發環境

開發環境支持e2studio和Keil，這里主要介紹和使用前者。

下載并安裝瑞薩FSP（flexible software package）靈活配置軟件包。（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）

瑞薩FSP（flexible software package）靈活配置軟件包

https://www.renesas.cn/zh/software-tool/ra-flexible-software-package-fsp

注意

不需要單獨安裝e2studio，FSP平臺安裝程序會安裝e2studio和使用FSP所需的所有其他工具。

由于這里使用RA6E2主控，僅安裝RA系列軟件包即可。

工程測試

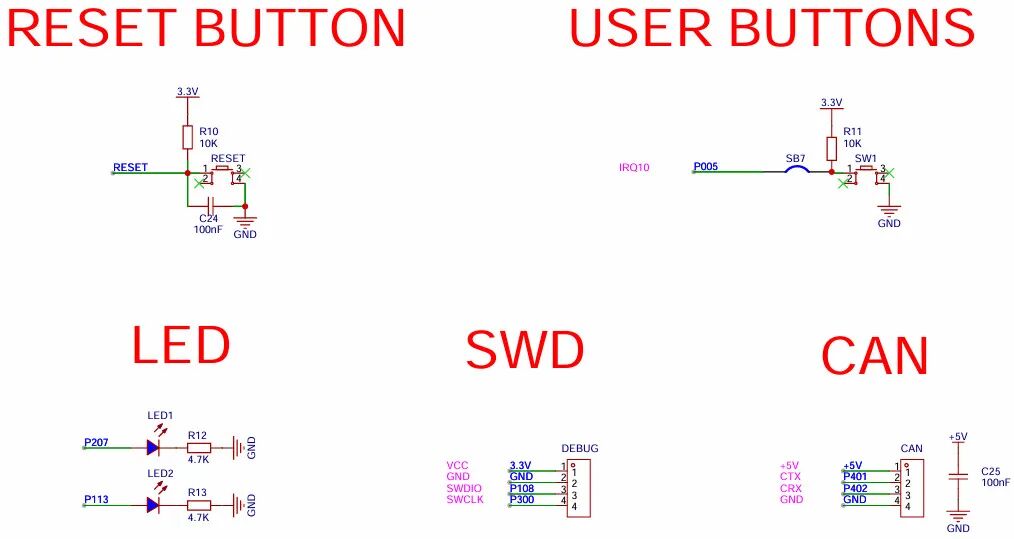

由板載LED原理圖可知，兩個板載LED分別對應P113和P207管腳，均為高電平點亮。

工程創建

打開e2studio軟件；

依次點擊文件-新建-瑞薩C/C++項目-Renesas RA；

依次進行工程命名，路徑設置，FSP版本，目標開發板選擇，Device選擇R7FA6E2BB3CFM，工具鏈選擇GNU ARM Embedded，調試器選擇J-Link；

完成工程創建；

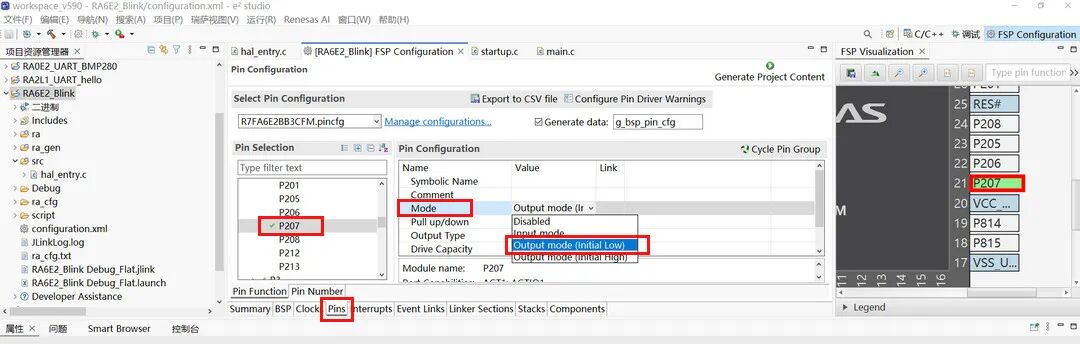

進入FSP配置界面，打開Pins標簽頁，選中P207 引腳，模式配置為初始低電平的輸出模式；

同理，將P113管腳也配置為初始低電平的輸出模式；

點擊Generate Code按鈕，生成工程代碼。

代碼

打開src/hal_entry.c文件，在主函數中添加如下代碼：

左右滑動查看完整內容

voidhal_entry(void){ /*TODO:add your own code here */ while(1) { R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_13, BSP_IO_LEVEL_LOW); R_BSP_SoftwareDelay(200, BSP_DELAY_UNITS_MILLISECONDS); R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_13, BSP_IO_LEVEL_HIGH); R_BSP_SoftwareDelay(200, BSP_DELAY_UNITS_MILLISECONDS); R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_07, BSP_IO_LEVEL_LOW); R_BSP_SoftwareDelay(200, BSP_DELAY_UNITS_MILLISECONDS); R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_07, BSP_IO_LEVEL_HIGH); R_BSP_SoftwareDelay(200, BSP_DELAY_UNITS_MILLISECONDS); }#ifBSP_TZ_SECURE_BUILD /* Enter non-secure code */ R_BSP_NonSecureEnter();#endif}

注

代碼可實現P103和P104輸出電平循環交替反轉。

保存文件，構建工程，使用J-Link調試和上傳固件。

效果

兩個板載LED交替閃爍：

總結

本文介紹了RA-Eco-RA6E2-64PIN-V1.0開發板的基本信息，包括產品特點、參數資源、開發環境搭建以及工程測試等，為相關產品的開發設計提供了參考。

如果在環境安裝、引腳配置中遇到問題，或是有基于這款開發板的創意項目思路，歡迎在評論區分享～

環境搭建專題會持續覆蓋更多RA系列開發板，關注瑞薩嵌入式小百科，讓嵌入式開發起步更高效，后續還能解鎖更多開發板的實用配置指南！
