硫化物全固態電池因其高離子電導率和良好的機械形變性，被視為下一代高比能儲能技術的領跑者。然而，其假定的高安全性正面臨著在意外低溫度下可能引發熱失控的嚴峻挑戰。近期，一項最新研究揭示，這一致命的安全隱患并非源于大塊固相材料本身的屬性，而是歸咎于正極與硫代磷酸鹽固態電解質之間極不穩定的化學界面。研究團隊發現了一種普遍存在的雙階段熱降解機制，并通過界面工程引入鍺硫化學鍵，成功抑制了這一危險過程，在不犧牲電化學性能的前提下顯著提升了電池的熱安全邊界。

正極界面是熱失效的真正元兇

Millennial Lithium

長期以來，液態鋰離子電池的熱失控主要源于易燃有機電解液的熱解。盡管全固態電池從根本上避開了這一路徑，但在嚴苛的濫用條件下，基于Li?PS?Cl體系的電池依然表現出極度劇烈的產熱行為。加速量熱儀測試表明，處于100%荷電狀態的Li-In|Li?PS?Cl|NCM811全電池，其自加熱起始溫度低至163 ℃，隨后在約231 ℃時迅速演變為爆發性的熱失控。令人驚訝的是，即便在完全放電狀態下，電池同樣會發生嚴重的熱失效。

為了溯源產熱機理，研究人員將電池拆解后發現，負極與Li?PS?Cl混合加熱時并未檢測到明顯放熱，說明其在高溫級聯反應中參與度有限。相反，包含脫鋰正極材料的復合層在加熱時，其放熱起始點完美吻合了全電池的早期失效溫度。這明確指出，正極與固態電解質的界面反應才是誘發全電池自發熱并加速系統崩潰的真正元兇。

電化學與化學的雙重夾擊

Millennial Lithium

復合正極的熱敏性為何如此之高？研究揭示了熱化學與電化學交織的雙階段劣化路徑。

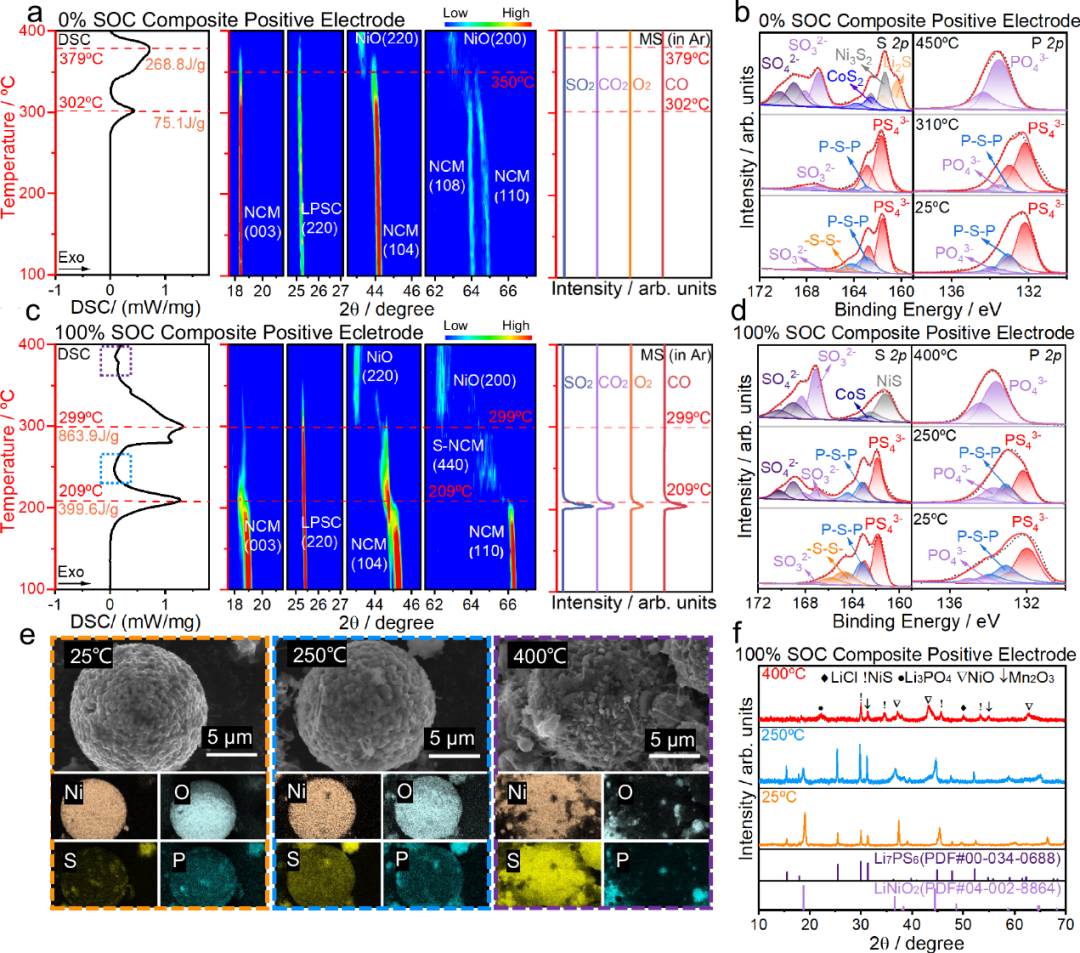

首先是材料固有的熱化學不相容性。未循環的純NCM811、Li?PS?Cl與導電碳混合后，在373 ℃和465 ℃會出現劇烈放熱。這符合軟硬酸堿理論：親氧的硬酸磷與親硫的軟酸鎳/鈷在高溫下發生強烈的界面元素交換，導致氧硫互擴散，最終致使結構坍塌。

更為致命的是電化學誘發的第一階段放熱。在電池充電的高壓環境下，Li?PS?Cl由于電化學窗口較窄，會在界面處發生氧化分解，形成含有二硫鍵（-S-S-）和-P-S-P-橋鍵的亞穩態中間相。原位加熱與質譜分析證實，當溫度接近200 ℃時，這些電化學預處理產生的富硫物種會率先分解，并與脫鋰正極釋放出的高活性晶格氧發生劇烈反應。該過程釋放大量熱量的同時，伴隨著SO?、CO?和O?的猛烈逸出。這構成了熱失效的“導火索”。

隨后，系統進入化學級聯反應的第二階段。隨著界面放熱導致局部溫度急劇升高，深層的正極晶格與大塊原始Li?PS?Cl發生直接的固固反應，生成硫化鎳和磷酸鹽，放熱速率呈指數級放大，最終導致不可控的整體熱失控。

不同荷電狀態下復合正極的熱性能

繪制熱失控路線圖與導電碳的催化效應

Millennial Lithium

通過對不同中間產物的獨立測試，研究徹底理清了這條失效傳導鏈。極具破壞性的SO?氣體完全來源于脫鋰正極與氧化態硫化物中間相的反應，而非原始電解質。同時，導電碳在其中扮演了極不光彩的雙重角色：它不僅直接參與氧化反應生成一氧化碳和二氧化碳，更是強力催化了固態電解質的電化學分解，使得危險的含硫中間相大量堆積。

這種基于二硫鍵誘導的熱-電化學耦合級聯反應并非Li?PS?Cl獨有。在測試Li??GeP?S??和Li?.??Si?.??P?.??S??.?Cl?.?體系時，均觀測到了驚人相似的失效范式，證明了含磷硫化物電解質具有普遍的安全軟肋。

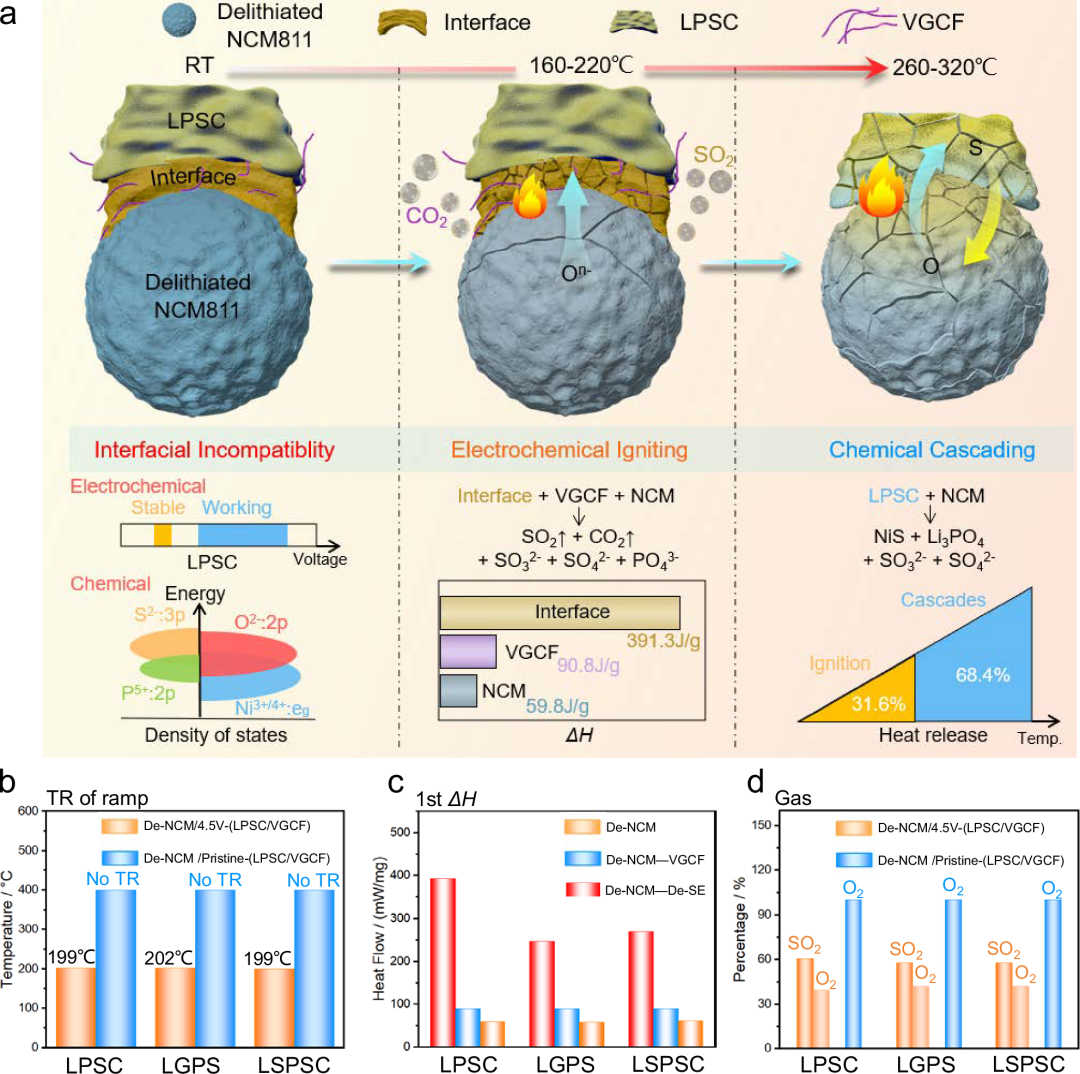

NCM811與硫化物固態電解質之間的熱反應路線

鍺硫界面工程的勝利

Millennial Lithium

傳統的氧化鋁物理包覆雖然能減緩惡化，但無法阻斷內生化學不相容性。為了從底層重構安全性，研究團隊提出利用Li?GeS?替代界面處的磷基電解質。相較于磷，鍺表現出更軟的酸性特征，其與晶格氧結合的熱力學驅動力大幅減弱。第一性原理計算也顯示，Li?GeS?與正極的費米能級匹配度更高，界面化學更加穩定。

將Li?GeS?作為離子導電劑引入正極側后，構建出的全電池不僅實現了長效穩定的電化學循環，其熱安全性更得到了質的飛躍。光電子能譜證實，Li?GeS?界面在高壓下幾乎不生成危險的二硫鍵中間相。在嚴苛的加速量熱測試中，該改性體系徹底切斷了極低溫度下的初始放熱鏈，將全電池的自加熱起始溫度大幅延后至204 ℃，熱失控觸發點更是飆升至324 ℃。

這項研究對硫化物全固態電池的安全性進行了系統而深刻的再認識，將業界的防范焦點從大塊材料的匹配轉移到了脆弱的電化學預處理界面上。通過揭示雙階段熱級聯反應機制，并利用靶向的鍺硫化學鍵工程進行界面穩固，該工作不僅破解了低溫熱失效的謎題，更確立了“界面熱動力學映射”這一全新的安全設計范式，為開發真正具備高安全壁壘的下一代固態電池指明了方向。

原文參考：Electrochemical initiation and chemical reaction cascades in dual-stage thermal runaway in suldebased all-solid-state batteries

*特別聲明：本公眾號所發布的原創及轉載文章，僅用于學術分享和傳遞行業相關信息。未經授權，不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考，如涉及版權問題，敬請聯系，我們將在第一時間核實并處理。
