公路交通作為綜合交通運輸體系的核心組成部分，更是經濟發展的大動脈，公路路面檢測可以有效保障行車安全，提升運輸效率。而傳統人工檢測容易出現誤檢、漏檢。51camera公路路面病害巡檢系統采用2D+3D融合技術，實現全要素路況（形態+深度）智能檢測，為公路養護提供數據支撐和高效決策，保障公路處于安全狀態，延長公路使用壽命。

51camera公路路面病害巡檢系統是一套融合高速成像、激光測量與智能分析技術的機器視覺解決方案，專為實現路面病害的高精度檢測與三維量化分析而設計。系統通過創新的“2D成像+3D測量”融合方案，顯著提升了公路巡檢的效率、準確性與智能化水平。具有以下核心功能：

1.多維度病害智能識別

系統搭載4K 線陣相機+808nm激光補光組合，實現0.1-0.5mm級分辨率的路面圖像采集，可精準識別寬度≥0.2mm的裂縫、坑槽、車轍等病害。結合深度學習算法，實現對病害類型精準分類（如縱向裂縫、網狀裂縫）并自動標記病害位置坐標。

2.高精度三維形變量化分析

基于激光三角測量技術，精確測量病害深度參數（如坑槽深度、車轍深度），測量精度達±1mm，系統可自動生成病害三維剖面模型，并實時自動計算路面平整度（IRI指數）與路面三維重建，為路面養護決策提供量化數據支撐。

3.高速動態采集與精準同步控制

系統采用μs級高精度同步控制技術，支持60-100km/h車速下的穩定成像，確保圖像清晰度不受運動模糊影響。通過編碼器觸發模式(支持TTL/差分信號)，實現相機與激光的精準聯動（脈寬35μs）。

4.全環境適應性

設備集成于IP67一體化防護箱內，具備自動溫控、氣壓調節功能，可在-10℃~50℃溫度范圍及雨雪、粉塵等復雜惡劣環境下穩定連續作業，具備極強的環境適應性鬱可靠性。

應用案例

華東某省級公路管理局管轄高速公路網里程達850公里，傳統人工巡檢存在效率低（日均檢測≤20公里）、漏檢率高（裂縫漏檢率約30%）等問題，尤其對隱蔽性病害（如淺表裂縫、微形變）識別能力不足。

1.系統部署

定制方案：采用（4K線掃相機+50W激光），安裝于檢測車底部，掃描高度距路面2000mm。

技術配置：

成像參數：視野范圍4000mm，激光線寬8-10mm，采樣頻率23kHz。

同步控制：編碼器觸發模式（任意方向采圖），激光脈寬動態設置（25μs）。

分析平臺：病害智能識別軟件(裂縫識別率>90%)。

2. 應用成效

故障檢出率躍升:

單日檢測里程從20公里提升至120公里（車速80km/h），效率提高500%，年節省人工巡檢成本約50萬元。

病害識別精度突破：

裂縫檢出率從70%提升至92%（最小可測寬度0.2mm），坑槽深度測量誤差≤0.5mm，較人工檢測精度提升80%。

運維決策優化：

生成三維病害熱力圖與IRI指數分布圖，位置精準，維修響應時間縮短60%，年預防性養護成本降低35萬元。

極端環境適應性：

系統在連續雨天及-5℃低溫環境下穩定運行，故障率<0.1%，保障了冬季道路安全巡檢。

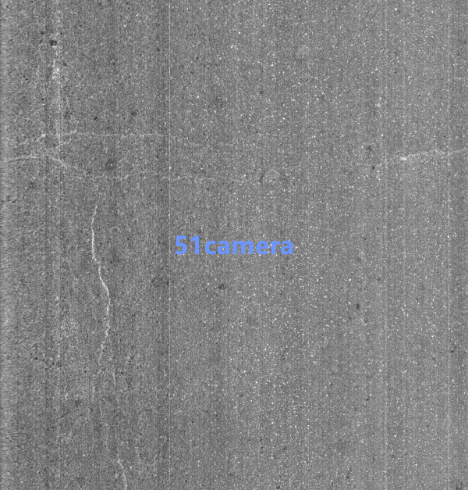

公路路面成像圖

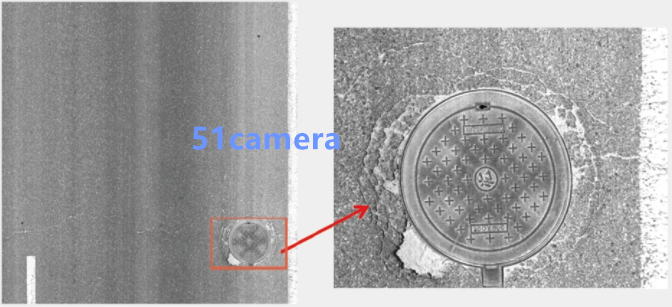

公路路面成像圖

3. 案例總結

該系統通過“高速成像+三維量化”雙引擎，攻克了傳統公路巡檢中“漏檢率高、精度低、環境適應性差”的行業難題。其模塊化設計與智能參數配置，為華東地區復雜氣候條件下的公路養護提供了可復制的標桿案例，推動公路管理向“數據驅動、智能決策”模式升級。

對公路路面進行精準、高效的檢測與養護，本質上就是在守護這條國家發展的“生命線”，

51camera公路路面病害巡檢系統已實際應用在華東某高速公路段，經現場驗證，實現了高效、高精度、安全、標準化、可追溯的智能化檢測，開啟了路面病害立體檢測新時代。
