新品推出背景

圖 1 | 浮地 BuckIC電路拓撲

高壓浮地 Buck 電源管理方案憑借其設計簡單、成本低廉等優勢，被廣泛應用于家居家電、工業自動化等領域。但受限于電路架構的局限性，存在輸出調整率差、動態差和待機功耗高等問題，難以滿足部分高精度輸出應用需求。如上圖所示，為了便于驅動 N 型 MOSFET，浮地 Buck 電源管理 IC（后文簡稱浮地 Buck IC）的參考與輸出電壓不共地。

圖 2 | 典型浮地 Buck IC 的控制框架

上圖為典型浮地 Buck 的控制框架，當 Buck 續流二極管導通時，浮地 Buck IC 可以獲得表征輸出電壓的反饋信號 VFB。

其中，VFR為續流二極管的壓降，VFF為反饋二極管的壓降。因二極管壓降受個體差異、溫度及電流變化的影響較大，反饋信號 VFB和輸出電壓 Vo之間存在誤差，這是造成浮地 Buck 方案輸出調整率差的根本原因。

圖 3 | 典型浮地 Buck IC 的環路控制框圖

上圖為典型浮地 Buck IC 的環路控制框圖。從控制理論角度分析，環路的直接控制對象是 VFB，由于 Vo與 VFB在特定時間段內存在確定的函數關系，因此可以通過 VFB間接實現對輸出電壓的穩定控制（前文已經論述，只是相對穩定）。然而，VFB與 Vo之間的這種函數關系僅在每個開關周期續流二極管導通期間成立，這意味著反饋采樣存在開關周期級別的延遲，在頻域中可用

表示。這一延遲顯著降低了環路的響應速度，導致系統的動態性能變差。

延遲環節

表明，工作周期越長，延遲越大。因此，常規浮地 Buck IC 不得不設置最小工作周期，制約了待機功耗的進一步降低。

綜上所述，浮地 Buck IC 的上述性能局限，其根源均可歸結于反饋采樣方式的固有缺陷。

KPE32622P 預研產品介紹

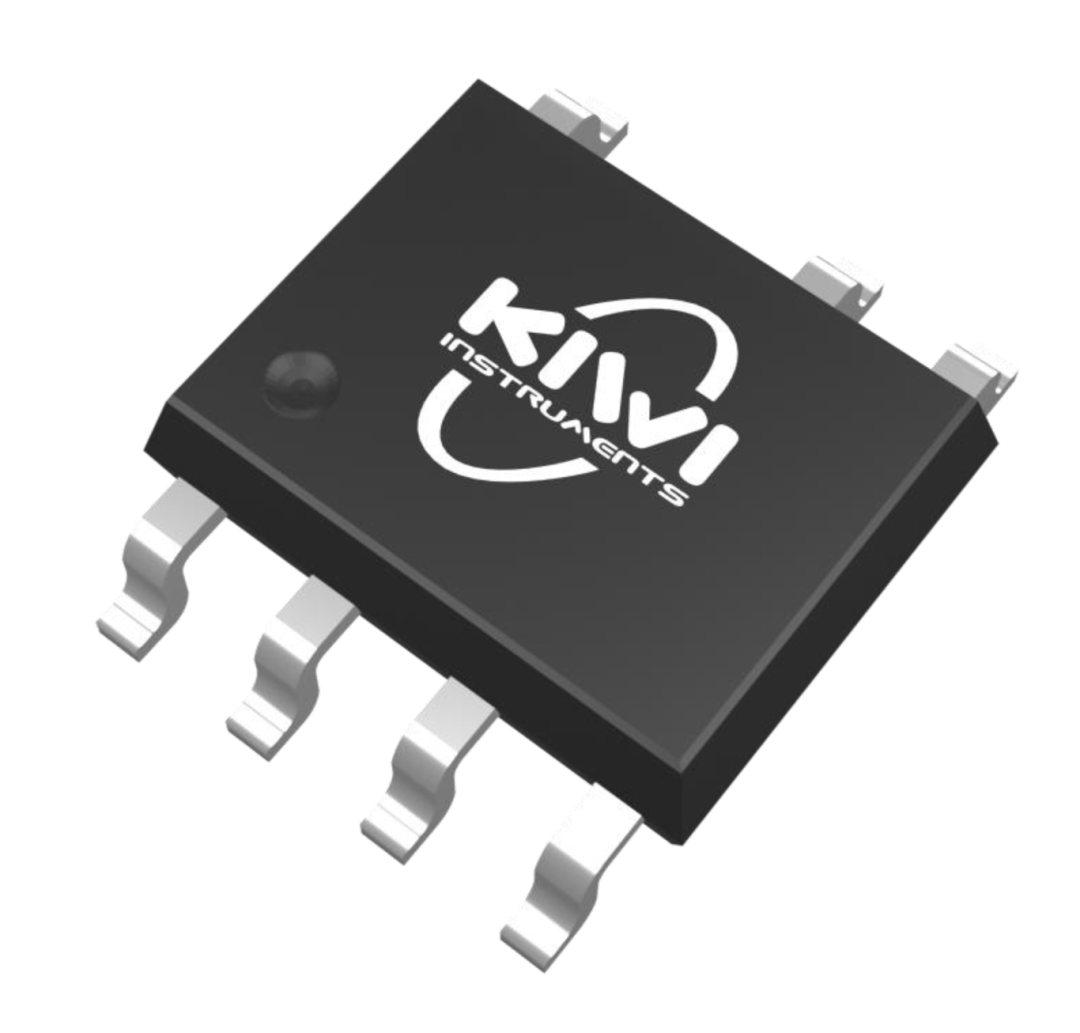

針對浮地 Buck IC 現有的性能局限，必易微預研了新一代產品 —— KPE32622P。

一、設計架構

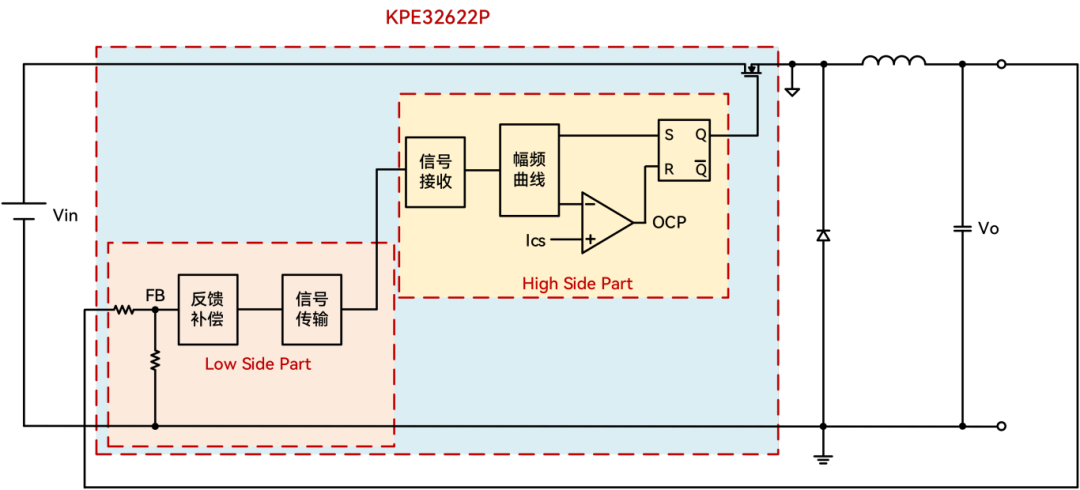

圖 4 | 預研產品 KPE32622P 設計架構

KPE32622P 采用實地反饋 + 浮地控制的架構，這一架構從根本上規避了傳統浮地 Buck IC 反饋采樣方案的局限性。

低壓側 (Low side) 實地采樣部分實時采樣輸出電壓，經過環路補償后，把電信號傳送到高壓側 (High side) 浮地控制部分，由浮地部分控制 MOSFET 開通和關斷。芯片采用直接輸出電壓采樣方式，大幅優化輸出調整率，配合實時采樣與控制，有效改善動態響應，更支持 Burst Mode 工作模式，實現更低待機功耗。

二、產品特性

圖 5 | 預研產品 KPE32622P 典型電路圖

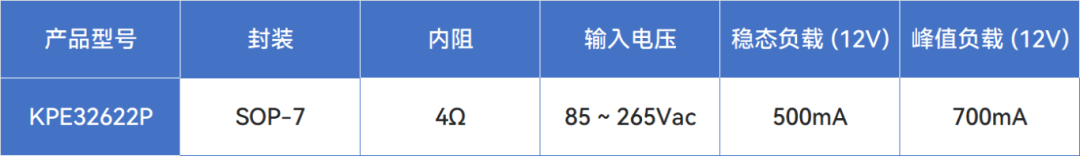

表 1 | 預研產品 KPE32622P 典型功率表

產品特性：

高精度 12V 輸出

超低待機功耗

集成 650V 高壓 MOSFET

集成高壓啟動電路

內部保護功能：

輸入欠壓保護 (Line BOP)

過載保護 (OLP)

逐周期電流限制 (OCP)

輸出過壓保護 (OVP)

三、實測性能

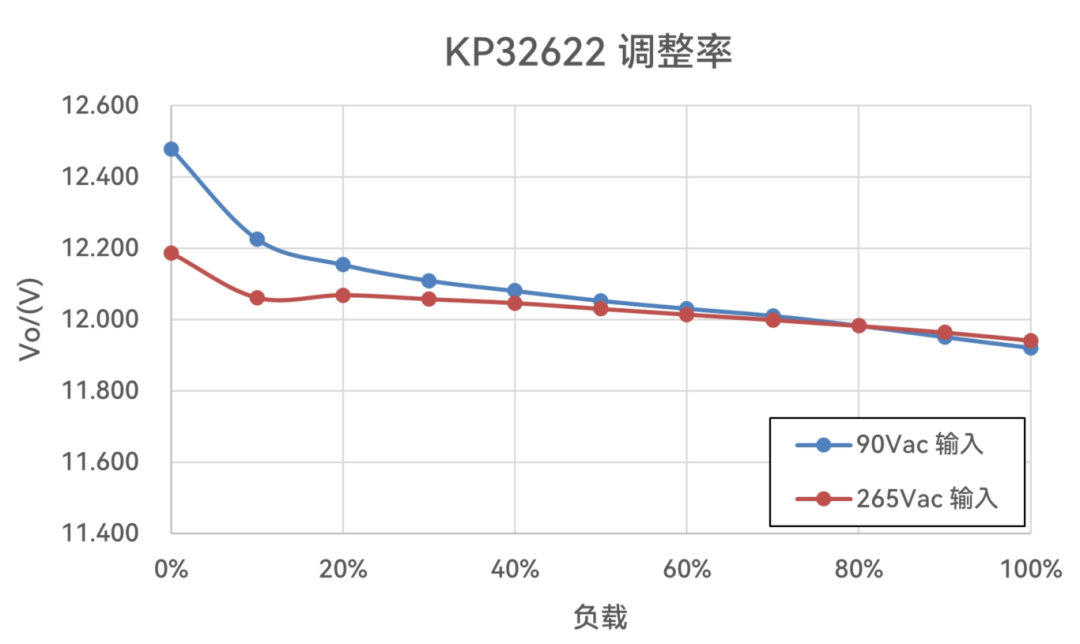

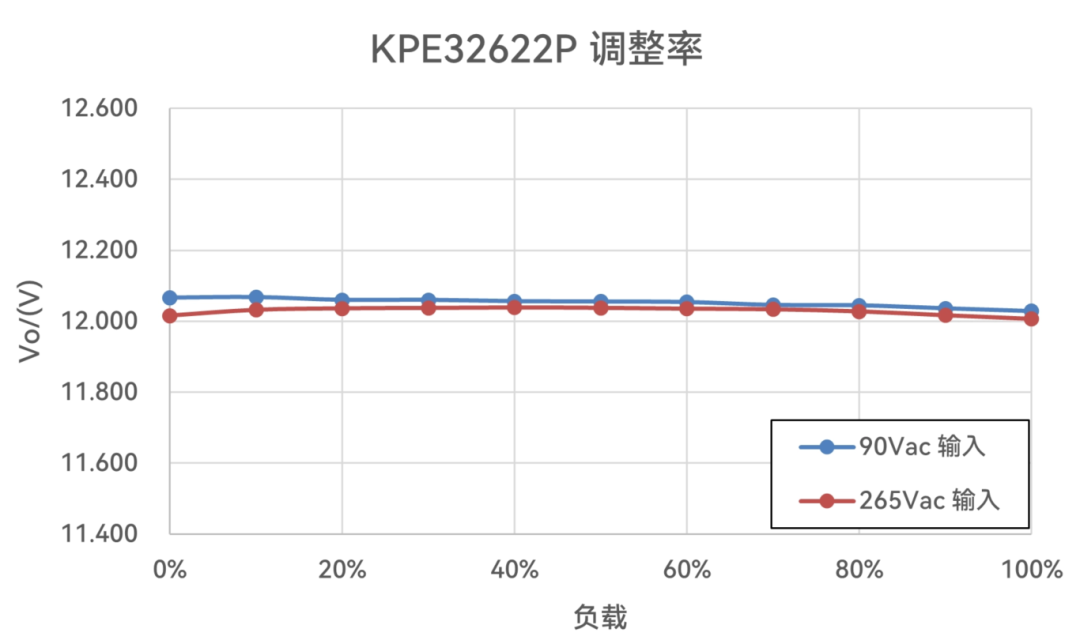

為驗證該架構的實際性能提升效果，我司搭建了標準測試平臺。采用 90~265Vac 輸入、12V 500mA 輸出的 Buck 電源，以傳統浮地 Buck IC KP32622 作為對照，開展了全面的性能實測。

圖 8 | 預研產品 KPE32622P 原理圖

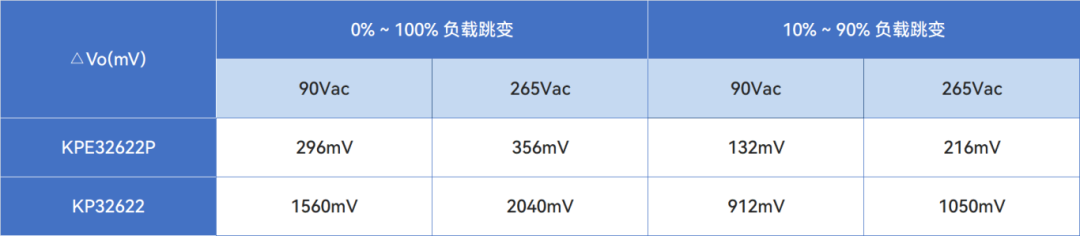

表 2 | 動態紋波

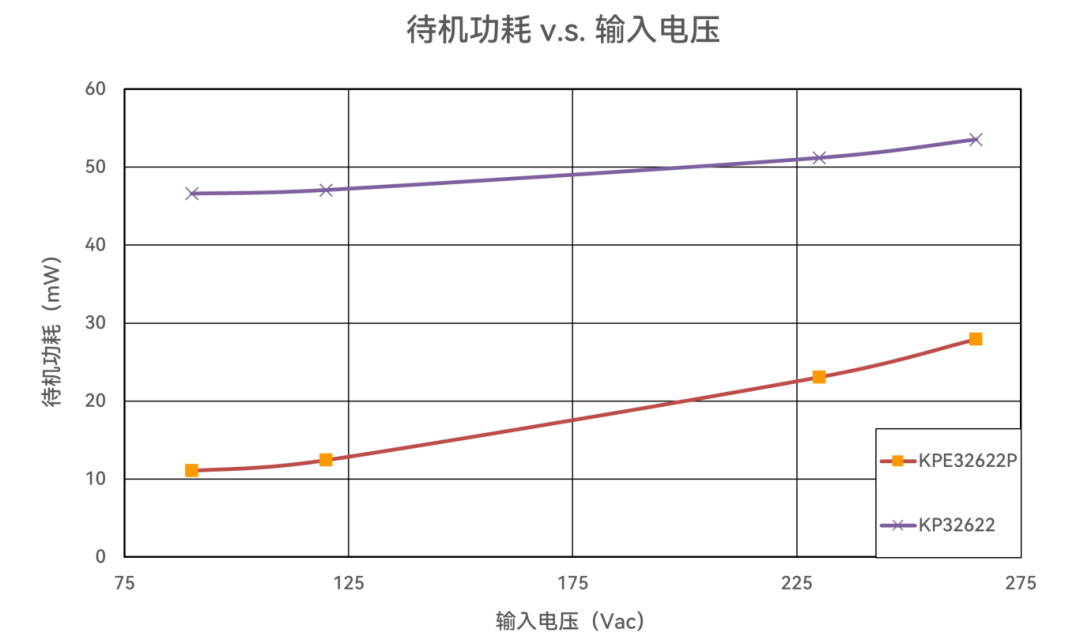

圖 11 | 待機功耗

（注：預研產品 KPE32622P 假負載 100kΩ，傳統的浮地 Buck IC KP32622 假負載 4.3kΩ）

測試結果清晰地表明，相比傳統的浮地 Buck IC，KPE32622P 的調整率、動態和待機性能都有顯著提升，在高精度、低功耗的應用場景中將展現出巨大潛力。

四、應用展望

KPE32622P 采用了新穎的實地反饋 + 浮地控制的架構，相比普通高壓浮地 Buck 產品，可提供更高的輸出精度和更低的待機功耗，旨在為高性能要求的應用提供新型解決方案。KPE32622P 默認提供 12V 輸出電壓，也可修改為 5V、15V 或 18V 輸出電壓。
