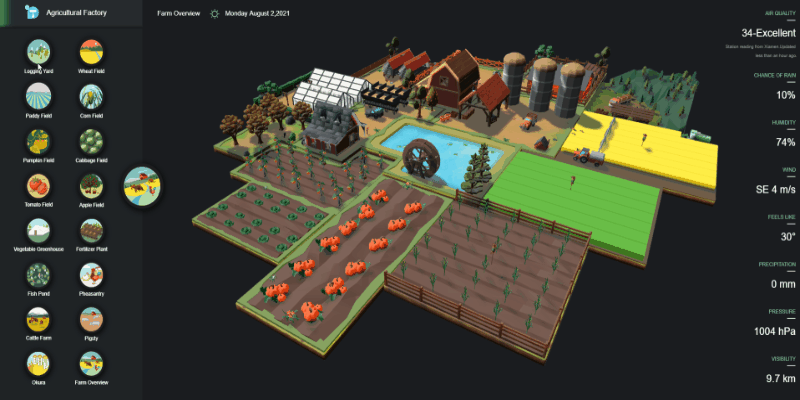

本文基于圖撲軟件（Hightopo）自主研發的 HT 前端可視化插件，從技術實現角度闡述 3D 智慧農場可視化解決方案的搭建邏輯與功能落地方式。該方案以 HTML5 為基礎，融合 WebGL、Canvas 技術，結合 WebSocket/HTTP 數據對接協議，通過輕量化建模與前端腳本開發，實現智慧農場全場景的 3D 可視化監控與智能化管理，覆蓋氣象、農機、灌溉、農畜養殖等農業生產全環節，為農業數字化、智能化轉型提供技術支撐。

技術底座與整體架構設計

本方案的核心技術底座為 HT 純前端插件，該插件基于 WebGL、Canvas 實現 2D/3D 圖形渲染，支持跨平臺（PC、PAD、智能手機）的 Web 端可視化展示，具備輕量化、高兼容性、可交互的技術特性。

智慧農場項目整體架構可采用數據層 - 傳輸層 - 渲染層 - 應用層四層設計，實現農業生產數據的全鏈路流轉與可視化呈現：

數據層：通過部署在農場的傳感節點、北斗定位系統、無人機、視頻監控設備等，采集環境、設備、作物、養殖等多維度實時數據；

傳輸層：采用 WebSocket/HTTP 協議實現數據的實時傳輸與對接，保證前端可視化界面與后端數據的同步更新；

渲染層：通過 3D 建模軟件完成農場場景與設備的輕量化 Low Poly 風格建模，導出模型至 HT 引擎后，利用 JavaScript 腳本調用 HT API 完成場景渲染與數據綁定；

應用層：基于 HT 引擎實現 2D/3D 場景的無縫融合，搭建可視化監控面板，提供場景交互、數據展示、預警告警、遠程控制等功能，實現農場的網格化、智能化管理。

方案還原農場區域規劃，支持遠程診斷、安全追溯、信息監測、安全預警等全業務需求，可實時感知光、水、溫、肥、熱等生產環境指標，以及作業對象、設備狀態等核心數據。

核心功能模塊技術實現解析

氣象可視化模塊

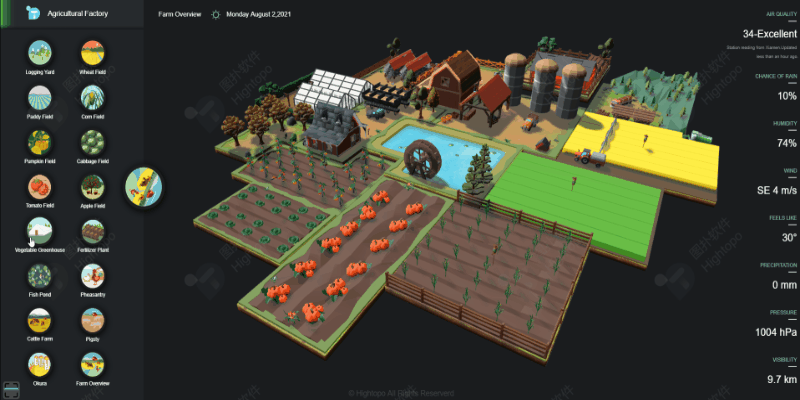

氣象可視化模塊的核心是實現氣象數據的實時監控、氣象場景模擬與災害預警，技術實現分為數據對接、場景模擬、指標監控、預警觸發四步：

采用 HTTP 協議對接天氣雷達系統或氣象管理業務系統，批量獲取氣溫、風力、降水、相對濕度、氣壓、能見度等核心氣象指標的實時與歷史數據；

通過 JavaScript 腳本調用 HT 引擎的 API，在 3D 農場場景中實現晴天、雷雨、多云等氣象場景的模擬與復現；

在 2D 可視化面板中綁定氣象數據，通過 HT 的圖表組件實現多指標的綜合性監控分析，以數字、曲線、儀表盤等形式展示數據變化；

基于 JavaScript 編寫閾值判斷腳本，當氣象指標超出預設安全范圍（如風力超 8 級、降水量超預警值）時，觸發告警效果，實現彈窗、聲光、顏色標紅等預警效果，并自動關聯應急措施數據面板，實現氣象災害的提前響應。

伐木場監控可視化模塊

針對林業監管的痛點，該模塊融合無人機航測、北斗定位、數據可視化，實現伐木場的全方位動態監管，技術實現邏輯如下：

對接無人機的航空影像與視頻采集設備，通過 WebSocket 協議將實時音視頻數據傳輸至前端，在 HT 3D 場景中實現作業區域的實時畫面投屏；

調用北斗系統高精度定位接口，將無人機、作業設備、疑似盜砍點位的經緯度數據同步至 HT 引擎，通過 API 將定位數據綁定至 3D 場景的坐標，實現精準定位與蹤跡追蹤；

在 2D 面板兩側部署 HT 的柱狀圖、折線圖、數字面板組件，綁定日伐木量、日栽種量、日運載量等業務指標，通過 JavaScript 腳本實現數據的實時刷新與多維度對比；

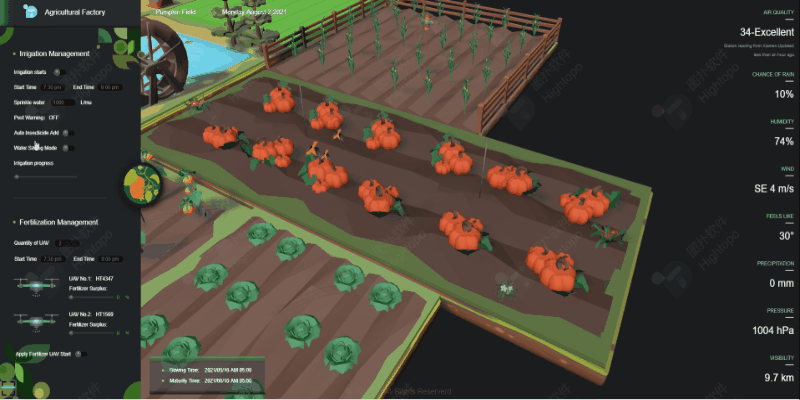

灌溉 / 施肥 / 撒藥可視化模塊

該模塊基于作物感知、路徑規劃、智能調控、數據預測技術，實現水肥藥作業的精準化、智能化，核心實現步驟為：

通過土壤墑情傳感器、植被指數檢測儀采集農田環境數據，結合水稻、玉米、南瓜等不同作物品種及對應生長階段信息，完成多維度數據的整合存儲；

針對不同作物的生長特性，為自動噴灑器、無人機設定差異化的作業路徑，在 3D 場景中還原作業設備的移動與作業動態；

基于采集的土壤與作物數據，編寫數據預測腳本，實現種植面積、作物長勢、產值的預估，并通過 HT 的數字面板顯示化肥、農藥用量的預設建議，綁定水肥一體化設備的控制接口，實現變量施肥與精量播撒；

支持時間計劃型、模型驅動型、環境驅動型三種管理模式，通過腳本設定不同模式的觸發條件，當環境數據（如土壤濕度）達到閾值時，自動調用設備控制 API，實現灌溉 / 施肥 / 撒藥的自動化啟停，并在 3D 場景中實時反饋設備運行狀態。

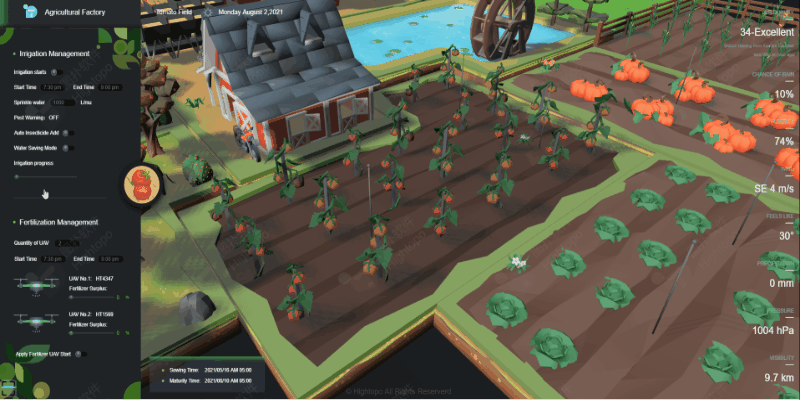

同時，該模塊支持對 3D 場景內的農作物對象進行點擊交互，通過在 HT 中配置事件監聽器捕獲點擊行為并編寫配套腳本，可同步展示植被長勢、成熟周期、病蟲害占比、往年收成對比等核心數據；當病蟲害相關數值超出預設閾值時，系統將自動啟動自檢診斷腳本，通過調用 HT 的 API 精準定位預警地塊，并同步輸出對應的防治措施相關數據。

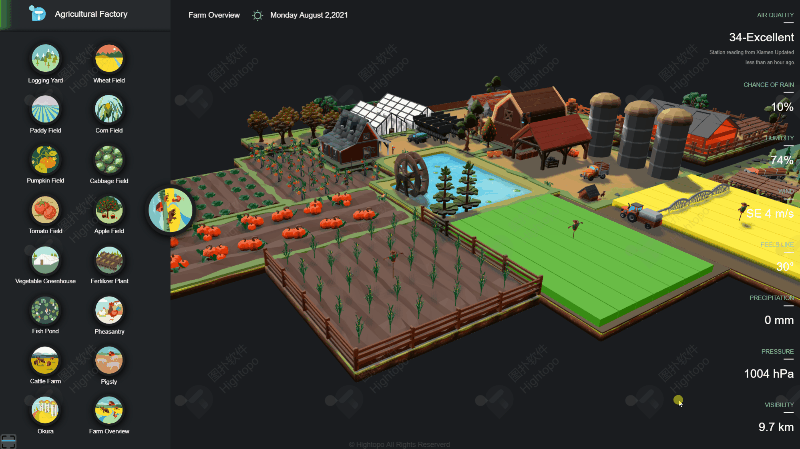

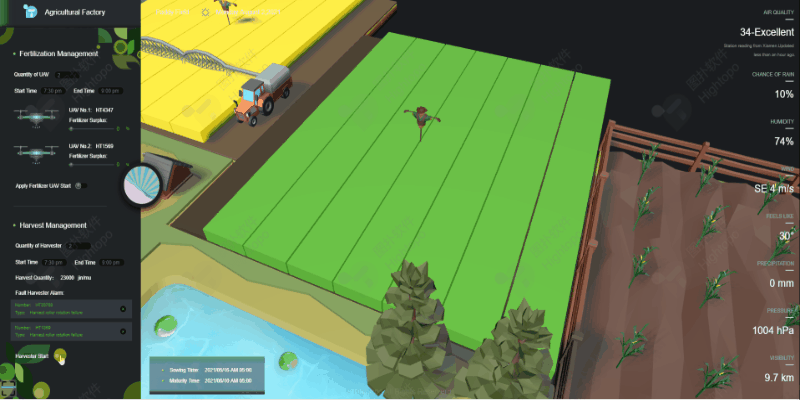

農機管理可視化模塊

農機管理模塊以北斗導航、5G 通信、傳感檢測、3D 動態渲染為核心，實現農場農機的無人化作業與智能化管理，技術實現包括：

為無人收割機、拖拉機、采摘機等農機搭載狀態檢測傳感器，通過 5G+WebSocket 協議實現農機運行參數、故障信息的實時傳輸，對接北斗導航定位接口，獲取農機的高精度地理坐標與作業軌跡數據；

通過 3D 建模軟件完成農機設備的輕量化建模，將模型導出至 HT 引擎后，系統實時獲取農機定位數據，調用 HT 相關 API 對 3D 場景內的農機模型位置進行動態更新，精準復現農機實際作業動態，同時支持農機作業路徑的自動規劃與靈活調整；

在 2D 內搭建遠程操作面板，實現農機啟停、作業模式切換等遠程控制功能；同時部署移動偵測腳本，對農機作業軌跡、作業現場進行動態監控，當軌跡偏離、設備入侵時觸發告警；

對接農機數據接口，在 2D 可視化面板中清晰展示農機運行參數（含轉速、油耗、作業效率）、收割作業數據及歷史運行曲線等核心信息，借助 HT 的圖表組件將各類數據進行可視化分析與多維度對比，為農機日常運維、調度管理提供精準、可靠的數據支撐。

該模塊通過技術整合實現農田全程無人機械化作業，借助 HT 引擎的渲染與交互能力，讓農機管理向扁平化、規范化、集約化升級。

蔬菜大棚可視化模塊

蔬菜大棚可視化模塊聚焦環境感知、自動控制、閾值告警、數據追溯，實現溫室大棚的智能化管控，核心技術實現：

在大棚內部部署溫濕度、二氧化碳、光照等多類型傳感節點，依托 WebSocket 協議將采集到的環境數據實時傳輸至系統；HT 引擎的 3D 場景會根據動態數據呈現差異化的視覺樣式（如溫濕度異常時對應區域標色提醒），同時 2D 監控面板同步實時刷新各項環境指標數據，實現大棚環境狀態的可視化監控；

對噴灌機、電磁閥、排風扇、卷簾機等大棚設備進行輕量化建模，導出至 HT 引擎后，編寫設備控制腳本，實現遠程控制系統對設備啟停的一鍵操作；

設定農作物種植的環境閾值參數，通過 JavaScript 編寫閾值判斷腳本，當環境數據超出預設范圍時，自動調用告警腳本，觸發彈窗與聲光告警，并自動控制相關設備進行增溫、降溫、通風、灌溉等操作；

搭建完善的數據追溯體系，通過 HTTP 協議對接農事操作數據庫，整合各地塊農事操作詳情、生產環境數據及作物全生長周期數據，并依托 2D 可視化面板實現全維度、可追溯的信息展示，便于管理人員一鍵調取、查看各環節數據，完整還原作物種植全流程。

農畜管理可視化模塊

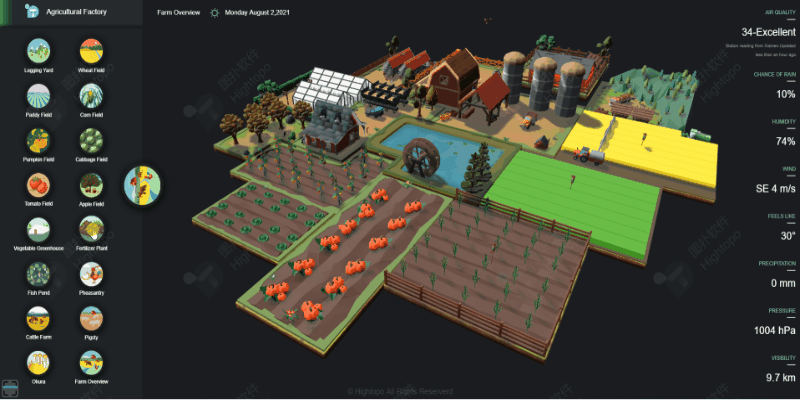

農畜管理模塊覆蓋魚塘、奶牛場、養雞場、養豬場等水產養殖與畜禽養殖場景，基于智能傳感、環境調控、疫病預警、數據可視化實現養殖全流程管理，技術實現如下：

在養殖區域部署氨氣、二氧化碳、硫化氫、空氣溫濕度等環境傳感器，以及畜禽生長、存活率等數據采集設備，通過 WebSocket 協議實現養殖環境與生產數據的實時傳輸；

調用 HT 的相關 API，將傳感數據與養殖區域的通風、增氧、飼喂等自動設備進行綁定，編寫自動調控腳本，當環境數據超出閾值時，實現設備的自主啟停；

搭建疫病預警體系，編寫疫病診斷與預警腳本，結合畜禽生長數據與環境數據，實現動物疫病疫情的實時診斷與預警，觸發告警時通過 HT API 顯示防控建議；

在 HT 引擎的事件監聽交互模塊中，配置針對 3D 場景內養殖品種對象的點擊事件監聽機制，觸發點擊操作后，系統將調用 HT 相關 API，直觀展示畜禽養殖規模、產量、存活率、投入品 / 產出品數量等多維度核心數據，以此實現養殖全流程的全方位監控與宏觀化管理。

有機化肥廠與倉儲可視化模塊

有機化肥廠生產可視化

該模塊圍繞畜禽糞污資源化利用展開，核心實現發酵過程監控、設備管理、數據統計，技術邏輯為：

部署氧氣濃度、溫度、生物菌群等傳感設備，采集化肥發酵過程的核心數據，通過 HTTP 協議對接至前端，實現發酵過程的實時監控；

對化肥生產設備進行 3D 輕量化建模，利用 HT 引擎實現設備運行狀態的可視化展示，編寫設備管理腳本，實現生產設備的集中運行監控、故障查詢與數據統計；

通過腳本編寫分析發酵數據邏輯代碼，優化發酵參數，縮短發酵周期，同時在 2D 面板中綁定化肥轉化量、生產效率等指標，實現數據的實時統計與分析，形成糞污收集、貯存、運輸、處理的全產業鏈可視化。

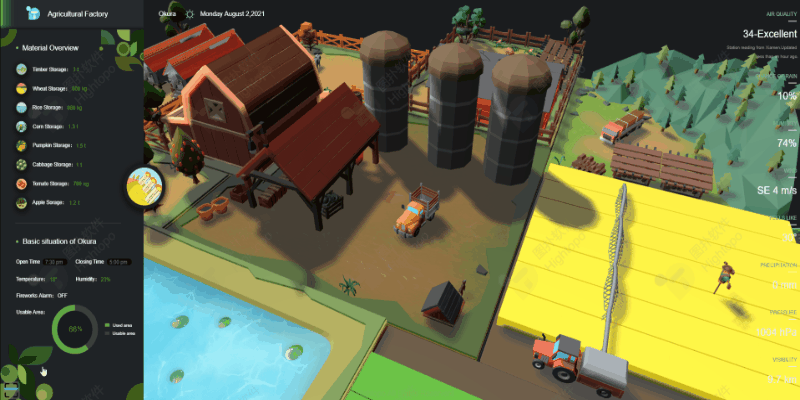

倉儲可視化

倉儲模塊融合物聯網、RFID、數據采集、智能檢索技術，實現農場物資的精細化管理，技術實現為：

為倉庫飼料、化肥、瓜果蔬菜等物資部署 RFID 托盤與物聯網采集設備，通過 WebSocket 協議采集物資存量、出入庫時間、存放位置等數據；

利用 HT 引擎搭建 3D 倉儲場景，1:1 還原倉庫布局與物資存放狀態，實現物資狀態的實時可視化；

開發智能搜索腳本，通過腳本編寫相應的邏輯代碼，實現海量物資數據的快速檢索，同時在 2D 面板中實現物資出入庫數據的統計與趨勢分析，提升倉庫運轉秩序與管理效率。

跨平臺交互與場景渲染優化技術

跨平臺適配：HT 引擎基于 HTML5 開發，天然支持 PC、PAD、智能手機等跨平臺訪問，可實現觸屏設備的單指旋轉、雙指縮放、三指平移等交互操作，與 PC 端的鼠標操作無縫兼容，無需為不同平臺開發差異化交互邏輯；

3D 場景渲染優化：農場整體場景采用 Low Poly 輕量化建模風格，降低模型面數與渲染壓力；

2D/3D 無縫融合：通過 HT 引擎的 API 實現 2D 可視化面板與 3D 農場場景的深度融合，2D 面板懸浮于 3D 場景之上，數據與 3D 場景中的對象實時聯動，實現 “場景可視化 + 數據可視化” 的一體化展示。

技術應用價值與農業 4.0 落地支撐

基于 HT 引擎搭建的 3D 智慧農場可視化解決方案，通過前端可視化技術與農業物聯網、大數據、北斗定位、5G 等技術的深度融合，實現了農業生產全環節的高效感知、精準控制、智能決策、全程追溯。該方案在技術層面具備低代碼搭建、輕量化部署、跨平臺運行的優勢，在應用層面實現了農場的網格化、無人化、智能化管理，有效提升農場精細化管理水平、農機作業質量和效率，降低生產與管理成本。

作為農業 4.0 的重要技術落地形式，本方案以大數據、物聯網、AI 為技術支撐，覆蓋農場規劃、生產、流通等多環節業務，推進農業無人機和自動化裝備應用的全過程可控，構建起智能化、無人化、網格化的農業生態系統，為農業現代化轉型提供了可落地的可視化技術解決方案。

基于 HT 前端插件的 3D 智慧農場可視化解決方案，充分發揮了 WebGL、Canvas 的渲染優勢，結合 WebSocket/HTTP 的數據傳輸能力、北斗定位的精準化能力、物聯網的感知能力，實現了農業生產全場景的可視化與智能化。各功能模塊通過 “數據采集 - 傳輸 - 綁定 - 渲染 - 交互 - 預警” 的標準化技術流程落地，既保證了系統的實時性與精準性，又具備輕量化、易部署、跨平臺的特性。

未來，隨著人工智能、大數據分析技術與農業可視化的深度融合，可進一步優化數據預測與智能決策模型，通過 HT 引擎的二次開發，實現智慧農場的全流程自主化運行，為農業數字化、智能化發展提供更加強勁的技術支撐。
