地鐵作為地下交通的重要方式，可以說是城市交通命脈。而地鐵隧道就像城市的“地下生命線”，由于列車長期運行，受到列車振動、地質變化等影響，隧道結構會出現裂縫、滲漏水、掉塊等病害，需要定期巡檢來及時發現隱患。

地鐵隧道環境復雜，傳統的檢測方式已不足以支撐檢測的高要求，巡檢方式正從傳統的人工巡檢，向車載檢測系統等智能化手段快速升級，志強視覺科技的隧道綜合巡檢機器人搭載智能算法，從“故障修”到“預測修”的轉變，實現隧道檢測領域的智能化。

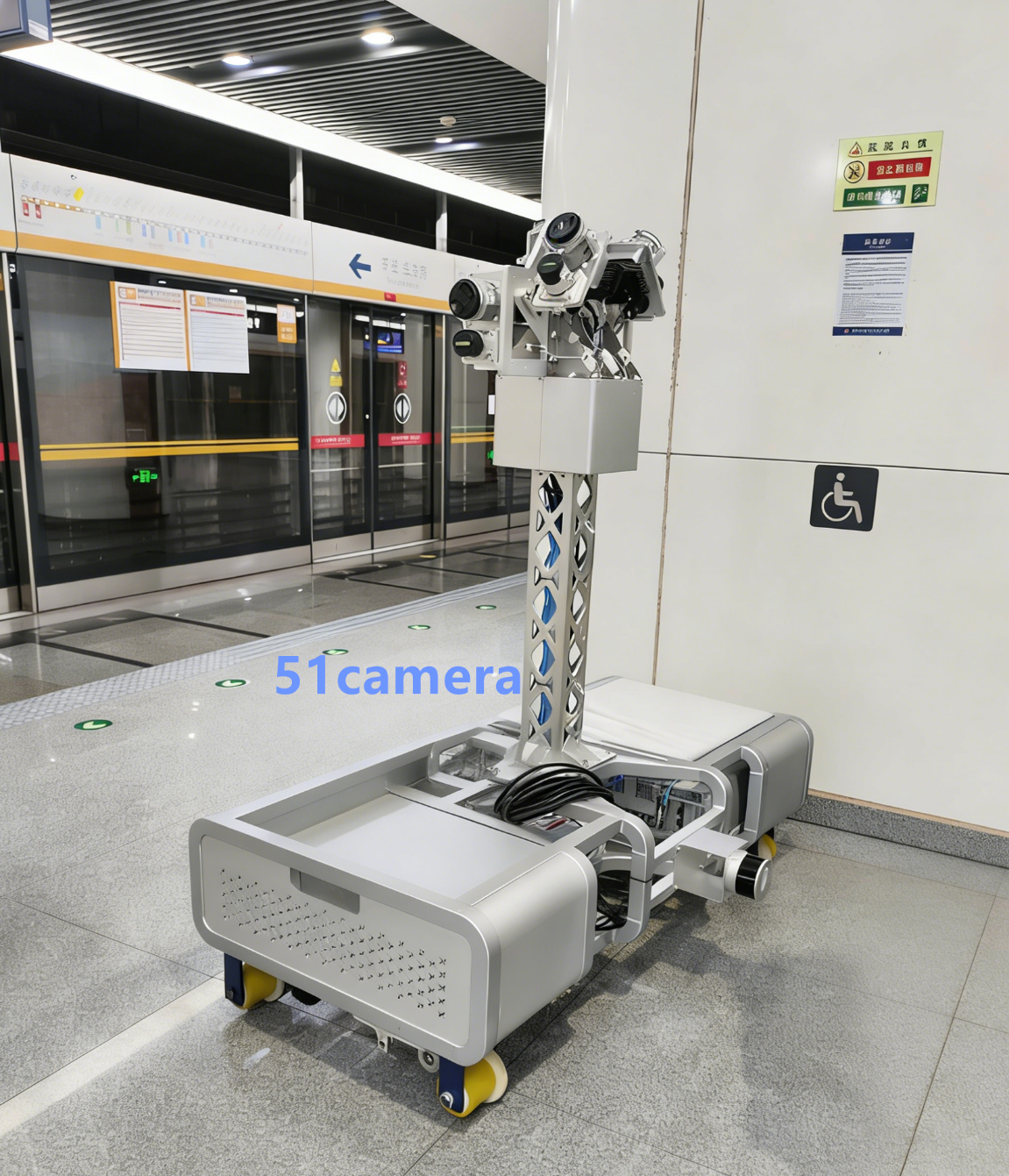

51camera隧道綜合巡檢機器人是一套融合激光掃描與機器視覺技術的智能檢測解決方案，專為隧道結構測量與表面病害識別設計。該系統的核心優勢在于高速性、高精度與極端環境適應性。

1、全速度段覆蓋，自適應檢測

支持0-100km/h 檢測速度，滿足地鐵、鐵路等多場景巡檢需求。

2、亞毫米級病害識別，精準高效

裂縫識別檢測精度達亞毫米級，最小可識別0.2mm寬度的裂縫，滲漏水識別率>95%,核心指標顯著高于行業標準。

3、極端環境適應，穩定可靠

工作溫度覆蓋-25℃至+70℃，濕度適應0-100%，優異的抗振動沖擊性能，可穩定運行于復雜地質區域環境。

該系統依托隧道巡檢機器人，集成二維 / 三維形變檢測、表面病害智能識別、海量數據實時處理、多源數據融合四大核心能力，可實現隧道健康狀態高精度智能診斷，支撐數據化、智能化運維。

1.隧道二維/三維形變檢測

基于高速激光掃描技術，實現隧道全斷面(1m-30m 范圍)的二維斷面測量與三維廓形重構，精度達±5mm至±15mm(可選)。支持限界入侵檢測、局部形變分析及三維點云數據生成。

2.隧道表面病害智能識別

配置多路高速線陣相機(分辨率0.2mm-1mm/像素)，采集隧道表面圖像，結合深度學習算法，自動識別裂縫(寬度0.2mm起)、滲漏水(20cmX20cm面積識別率>95%)等病害。支持裂縫長度、寬度參數測量及病害圖像智能分類。

3.海量數據實時處理與管理

系統集成數據預處理模塊(存儲速度600MB/s)、離線圖像分析平臺及綜合數據庫，可實現檢測數據的高效存儲、智能分析與可視化展示。

4.多源數據融合與定制化輸出

輸出結果包括:隧道二維斷面數據、三維點云形變圖、病害位置標記圖像及結構化報表，支持云平臺存儲與本地軟件分析，滿足多場景運用需求。

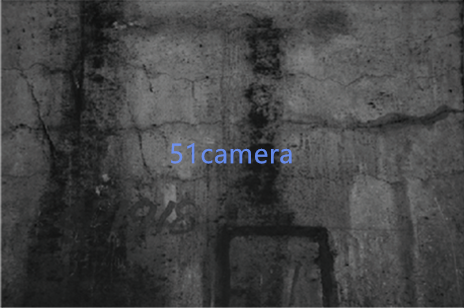

隧道裂縫成像效果

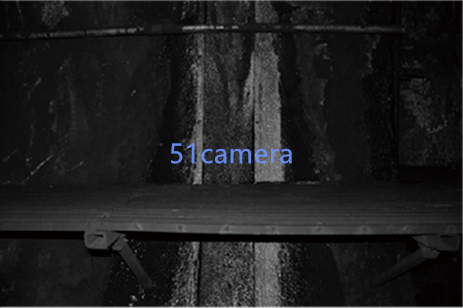

隧道管道成像效果

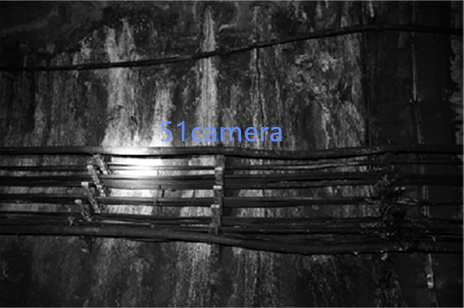

隧道滲漏水成像效果

應用案例

某地鐵作為國家工程實驗室合作單位，需解決傳統人工巡檢效率低(日均檢測里程有限)、漏檢率高的問題，尤其針對隧道裂縫、滲漏水等隱蔽病害。

1.系統部署

定制方案：采用中配系統(0-60km/h)，集成隧道二維斷面測量系統(精度±10mm)與雙目立體視覺圖像采集裝置(分辨率0.2mm/像素)。

技術配置：

智能分析：部署病害識別算法軟件，實現裂縫自動提取(識別率>85%)、滲漏水標記及三維形變分析。

2.應用成效

檢測效率躍升：

單日檢測里程從人工巡檢的10公里提升至60公里，效率提高500%。

病害識別精度突破：

裂縫檢出率從人工70%提升至85%，滲漏水識別準確率達95%，年均漏報率下降40%。

運維成本節約:

減少70%巡檢人力投入，年運維成本降低約30萬元；預防性維護使隧道維修響應時間縮短50%。

數據驅動決策:

生成隧道健康狀態熱力圖，為軌道維護提供精準數據支撐，助力某地鐵入選“國家工程實驗室示范項目”。

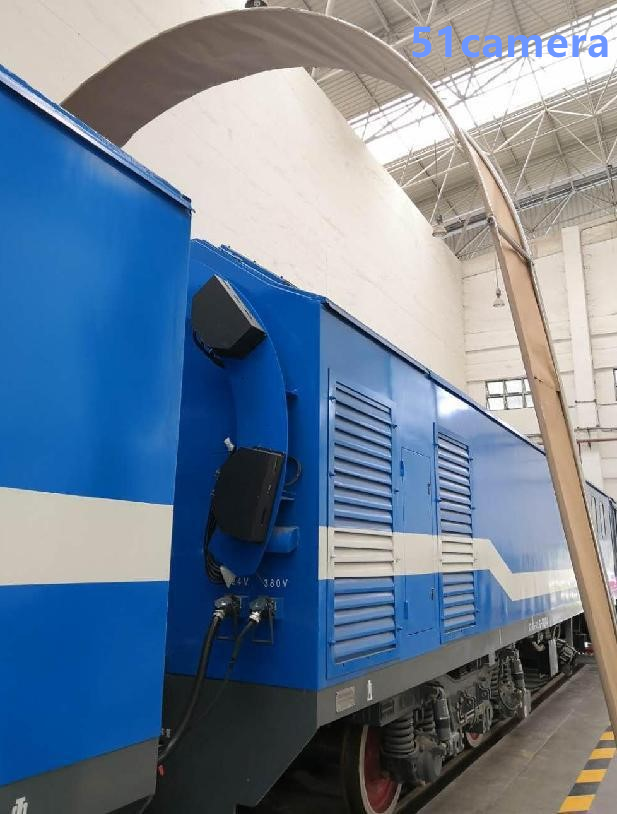

某地鐵現場

3. 案例總結

某地鐵項目驗證了該系統在復雜城市環境下的高可靠性，其“激光掃描+圖像智能識別”雙引擎方案成為行業標桿。該系統不僅攻克了高速檢測與亞毫米級識別的技術矛盾，更通過定制化設計適配既有電客車平臺，為全國地鐵隧道智能巡檢提供了可復用的地鐵檢測模式。

志強視覺在軌道交通行業積累了豐富的技術經驗與良好的市場口碑，其產品性能經過長期市場驗證。隧道綜合巡檢機器人在某地鐵隧道中的成功應用，更證明了該系統的實用性和有效性。
