在RK芯片（如RK3568、RV1126、RK3308）的音頻開發中，DMA（直接內存訪問）是保障音質流暢的核心技術——它讓音頻數據繞開CPU直接在內存與音頻接口間傳輸，既降低了處理器負載，又避免了播放卡頓、錄音斷音等問題。本文將結合架構圖、傳輸流程圖和核心代碼，從底層原理到實戰調試，全面拆解RK平臺音頻DMA的工作機制。

一、先搞懂：DMA在音頻系統中的核心架構

要理解DMA傳輸，首先要明確它在RK音頻系統中的位置。RK平臺音頻架構遵循ALSA標準，DMA作為“數據搬運工”，串聯起應用層、驅動層和硬件接口，整體架構如下：

核心組件職責：

?DMA控制器：核心“搬運工”，負責內存與DAI FIFO間的數據傳輸，支持多通道、高帶寬并發；

?DAI接口：音頻數字接口（I2S/PDM/SAI），提供FIFO緩沖區，作為DMA與Codec的橋梁；

?環形緩沖區：內存中的數據緩存區域，分為多個period，確保數據連續供應，避免傳輸中斷；

?Codec芯片：實現數模轉換（DAC播放/ADC錄音），與DAI接口通過硬件線路連接。

二、可視化：DMA傳輸?shù)耐暾鞒虉D

RK平臺音頻DMA傳輸分為播放（Playback）和錄音（Capture）兩個方向，流程環環相扣，以下是詳細拆解：

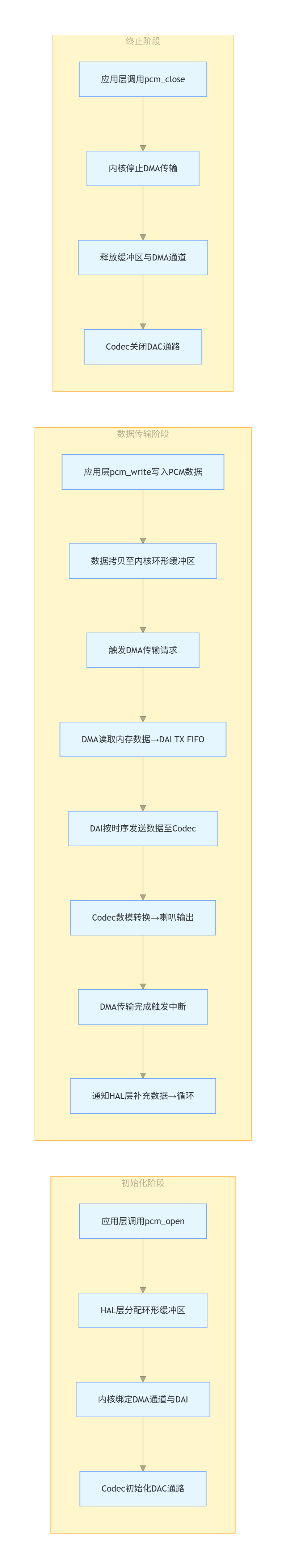

1.播放方向：內存→ DMA → DAI → Codec →喇叭

2.錄音方向：MIC → Codec → DAI → DMA →內存

三、關鍵代碼拆解：從配置到傳輸?shù)暮诵膶?shí)現

了解流程后，我們聚焦實際開發中最常用的代碼路徑和配置，幫你快速定位關鍵邏輯。

1.設備樹（DTS）配置：綁定DMA通道

DMA傳輸?shù)挠布?shù)需在DTS中指定，以RK3568的I2S接口為例，核心配置如下：

i2s0_8ch: i2s@ff898000 {  compatible ="rockchip,i2s-tdm"; // 匹配I2S-TDM驅動  reg = <0x0?0xff898000?0x0?0x1000>; // 寄存器地址  clocks = <&cru SCLK_I2S_8CH_OUT>, <&cru?CLK_I2S_8CH>;  clock-names ="mclk","hclk"; // 時鐘名稱  dmas = <&pdma0?0>, <&pdma0?1>; // 綁定DMA通道（TX:0號通道，RX:1號通道）  dma-names ="tx","rx"; // DMA通道用途標識 #sound-dai-cells =<0>;  pinctrl-names ="default";  pinctrl-0= <&i2s0_8ch_mclk &i2s0_8ch_sclk &i2s0_8ch_lrck>;};

?關鍵說明：dmas字段指定DMA控制器和通道號，RK平臺常用PDMA（可編程DMA），不同芯片的DMA控制器名稱可能不同（如dw_dma）。

2.核心驅動代碼路徑與功能

3.緩沖區配置：避免傳輸異常的關鍵

緩沖區參數直接影響DMA傳輸穩定性，在HAL層通過struct pcm_config定義，示例如下：

// hardware/rockchip/audio/tinyalsa_hal/audio_hw.hstructpcm_config pcm_config = {  .channels =2,     // 通道數（立體聲）  .rate =44100,     // 采樣率（44.1kHz）  .period_size =1024,  // 每個傳輸周期的采樣點數  .period_count =4,   // 緩沖區周期數（總大小=1024×4×2×2=16384字節）  .format = PCM_FORMAT_S16_LE, // 數據格式（16位小端）};

?實戰技巧：period_size和period_count需根據芯片性能調整——period_size過大會導致延遲增加，過小則可能觸發DMA中斷過于頻繁，建議在1024~4096之間調試。

四、實戰場景：DMA傳輸?shù)膬?yōu)化與調試

1.不同場景的DMA優化方案

（1）多MIC陣列（如8CH PDM錄音）

?核心需求：同時傳輸8路MIC數據，保證同步性；

?優化配置：啟用PDM驅動的data line全映射功能，DMA采用多通道并發傳輸；

?代碼路徑：kernel/sound/soc/rockchip/rockchip_pdm_v2.c，配置rx_path_select寄存器實現通道映射。

（2）數字回采（DLP，用于AEC回聲消除）

?核心需求：實時回采播放數據，作為回聲參考信號；

?優化配置：使用動態DMA通道綁定，無需CPU干預即可完成“播放→回采”數據流轉；

?代碼路徑：kernel/sound/soc/rockchip/rockchip_dlp.c，啟用digital loopback模式。

2.調試命令：快速定位DMA相關問題

在開發中遇到音頻卡頓、無聲等問題，可通過以下命令排查DMA傳輸狀態：

# 1. 查看音頻設備狀態（確認DMA是否正常運行）cat/proc/asound/card0/pcm0p/sub0/status # 播放設備（pcm0p）cat/proc/asound/card0/pcm0c/sub0/status # 錄音設備（pcm0c）# 2. 開啟Xrun調試（緩沖區溢出/空讀）echo7 > /proc/asound/card0/xrun # 啟用所有調試日志dmesg | grep"xrun"# 查看傳輸異常日志# 3. 查看DMA寄存器狀態（PL330控制器）cat/sys/kernel/debug/regmap/ff600000.dma/registers# 4. 測試DMA傳輸連通性arecord -D hw:0,0 -r 44100 -c 2 -f S16_LE -d 5 test.wav # 錄音測試aplay -D hw:0,0 test.wav # 播放測試

3.常見問題排查指南

五、總結

RK平臺音頻DMA傳輸?shù)暮诵倪壿嬁筛爬椋?b>通過驅動層配置綁定DMA通道與音頻接口，利用環形緩沖區實現數據連續供應，借助中斷機制協調傳輸節奏。無論是單通道播放還是8通道MIC陣列錄音，只要掌握“架構→流程→代碼→調試”的核心鏈路，就能快速定位并解決問題。

在實際開發中，建議優先復用SDK中的驅動代碼，重點關注DTS配置和緩沖區參數調整——這兩個環節是DMA傳輸穩定的關鍵。如果遇到復雜場景（如多Codec并發、高通道數傳輸），可結合RK官方文檔（如《Rockchip Audio開發指南》）進一步優化。

你在RK音頻開發中遇到過哪些DMA相關的坑？歡迎在評論區分享你的排查經驗～
