在之前的分享中，我們聊過無人機是如何利用各種傳感器來“感知”自身狀態的，其中提到了空速計對于固定翼無人機的重要性。今天，我們就來深入剖析一款在開源飛控（如Pixhawk）和許多無人機方案中出鏡率極高的明星產品——MS4525DO-DS5AI001DP差壓傳感器，看看它為何能成為無人機空速測量的理想選擇。

空速測量的挑戰：為什么需要專用傳感器？

首先，我們要理解無人機測量空速的難點。空速，即飛行器相對于空氣的速度，對于固定翼無人機而言，是比地速更關鍵的飛行參數，它直接決定了機翼能否產生足夠的升力，防止失速。

空速的測量基于流體力學中的伯努利原理：`v = √(2ΔP/ρ)`。這里的核心是準確測量動壓（ΔP），即總壓與靜壓的差值。然而，這個挑戰在于：

1. 信號微弱：尤其在無人機低速飛行時，動壓非常小，需要傳感器有極高的靈敏度和分辨率。

2. 環境干擾：壓力傳感器極易受到溫度變化的影響，產生漂移。

3. 物理限制：無人機對載重和空間極其敏感，傳感器必須體積小、重量輕、功耗低。

MS4525DO：為應對挑戰而生

MS4525DO-DS5AI001DP正是為解決上述痛點而設計的。它不僅僅是一個簡單的壓力傳感元件，而是一個高度集成的智能解決方案。

1. 專為小量程、高精度打造

對于大多數中小型無人機而言，其飛行速度范圍通常在每小時幾十到兩百多公里。MS4525DO-DS5AI001DP型號中的“001DP”代表其壓力量程為：1psi。換算一下，1psi大約對應100米/秒（約360公里/小時）的空速，完美覆蓋了主流無人機的飛行包線。

更關鍵的是，在這個小量程下，它的分辨率極高。有資料顯示，其分辨率可達0.84Pa，這意味它能捕捉到極其微小的壓力變化，從而精確計算出低速下的空速，解決了傳統傳感器在低速時誤差大的痛點。

2. 數字輸出，告別模擬干擾

傳統的壓力傳感器輸出的是模擬電壓信號，信號微弱，在從機翼傳到飛控的過程中容易受到電磁干擾而失真。MS4525DO內置了先進的CMOS傳感器調節電路，直接輸出14位分辨率的數字壓力值和11位的溫度值，通過I2C或SPI數字接口與飛控通信。

這意味著什么？意味著信號從源頭就是數字化的，抗干擾能力極強，數據傳輸準確可靠。它不受長電纜引起的噪聲影響，這對于在充滿電磁干擾的無人機平臺上至關重要。

3. 溫漂克星：出廠即校準與溫度補償

溫漂是所有傳感器工程師的噩夢。MS4525DO的一大亮點是在出廠前就經過了完全的校準和溫度補償。在整個補償壓力范圍內，其總誤差帶（TEB，Total Error Band）小于1.0%。這意味著，無論在高空低溫還是地面高溫環境下，它都能保持穩定的精度，大大減輕了飛控開發者的軟件補償工作量。它甚至還能同時輸出溫度數據，可用于輔助計算空氣密度（ρ），讓空速計算更準確。

4. 極致緊湊，為無人機而生

我們來看看它的物理設計。MS4525DO采用小型陶瓷基板，PCB安裝方式，并帶有1/8英寸的倒鉤壓力接口，可以輕松連接硅膠管。這種緊湊的設計完美契合了無人機“體積小、重量輕”的嚴苛要求，使得它能夠輕松集成到空間寸土寸金的飛控或?qū)Ｓ脗鞲衅靼迳稀?/span>

MS4525DO如何在無人機中工作？

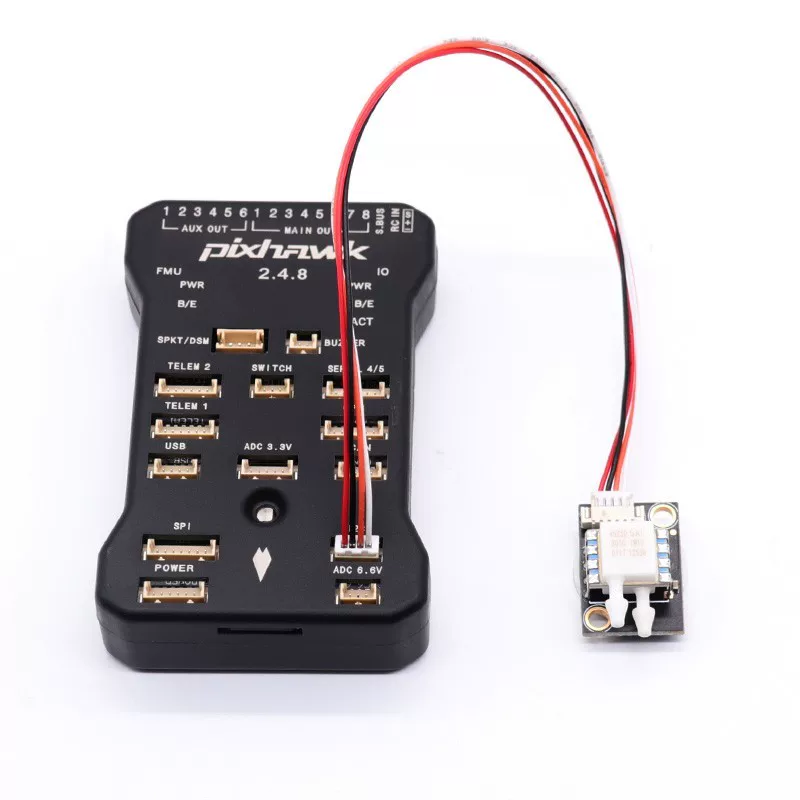

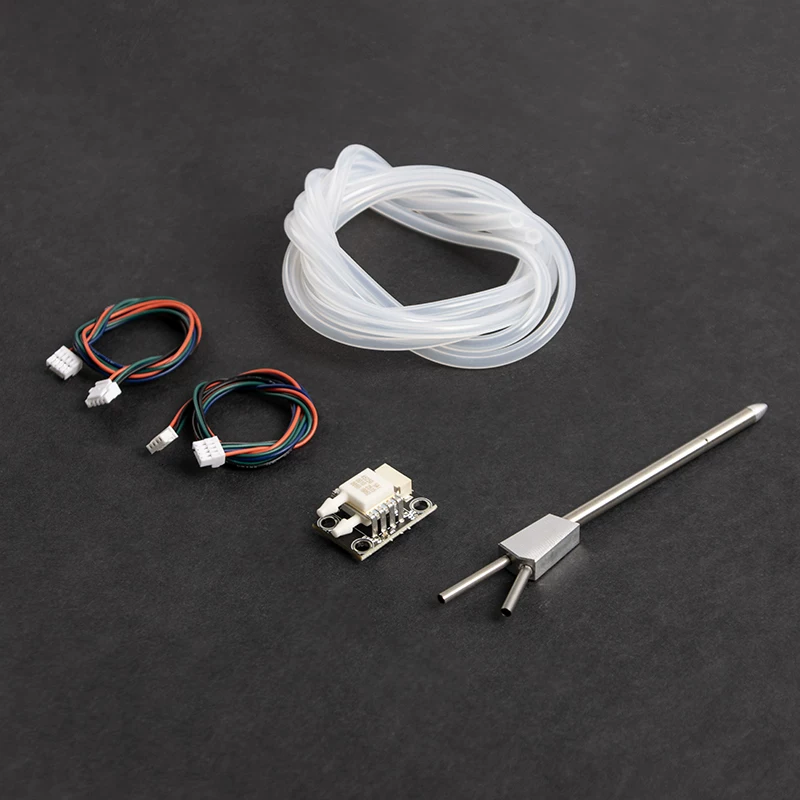

在實際應用中，MS4525DO通常與皮托管配合使用。皮托管的總壓孔接受到的氣流總壓（動壓+靜壓）接入傳感器的高壓口（HP），靜壓孔接受到的靜壓接入低壓口（LP）。傳感器內部測量?jī)烧叩牟钪担é），并通過數字接口將數據發送給飛控。飛控再結合從其他傳感器（如MS5607這類絕壓傳感器）獲取的靜壓和溫度數據，最終解算出精確的、經過溫度補償?shù)恼鎸?shí)空速。

所以，回到我們最初的問題：為什么無人機中會用MS4525DO-DS5AI001DP做空速計？

答案很清晰：因?yàn)樗鼞{借 “小量程高精度 + 數字抗干擾 + 出廠即溫度補償 + 微型化設計” 這套組合拳，精準地?fù)糁辛藷o人機空速測量的所有痛點。它不僅是一個傳感器，更是一個交鑰匙的解決方案，讓無人機開發者能夠更專注于飛控算法的上層建筑，而無需在底層信號調理上耗費過多精力。這也正是它能在Pixhawk等主流開源平臺和眾多無人機項目中得到廣泛應用的根本原因。

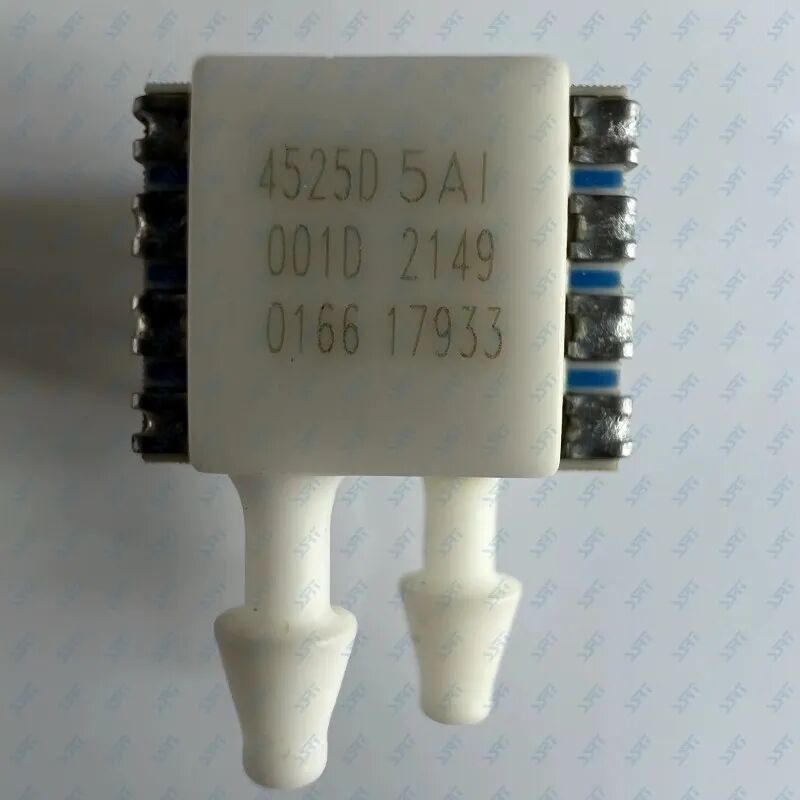

MS4525DO-DS5AI001DP差壓傳感器

產品特性

• 小型陶瓷基壓力傳感器
• PCB安裝
• 放大比率的模擬輸出
• 支持差分、表壓、絕對、復合和真空壓力測量
• 溫度補償
• 3.3或5.0VDC供電電壓
• 總誤差帶（TEB）小于1.0%
• 單電源操作
• 耐用的陶瓷結構
• 可選配置：側端口、頂端口和歧管安裝
• 可測量1至150psi的壓力
• 1/8“巴氏通徑壓力端口與3/32“ ID軟管配合

應用領域

• 過濾檢測
• 高度和空速測量
• 醫療儀器
• 消防系統
• 面板儀表
• 空氣運動/環境控制
• 氣動控制
