金屬材料電阻率是可反映其微觀結構變化的物理量，受電子與聲子、雜質、缺陷等因素影響顯著。通過精確測量電阻率，可以間接推測材料內部的缺陷演變、相變行為等。四探針法是低阻材料高精度測量的常用方法，但應用于金屬小樣品時尺寸效應影響顯著，現有修正模型缺乏系統驗證。本文以純鐵樣品為研究對象，借助Xfilm埃利的四探針技術系統，探究輸入電流、測量模式及樣品尺寸對測量結果的影響。

1.實驗設備與樣品制備

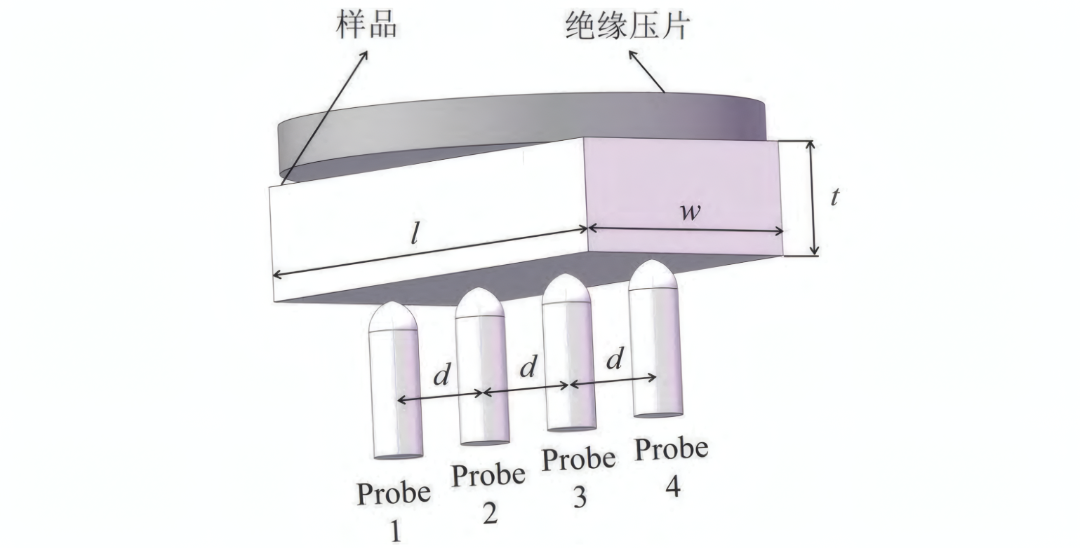

四探針測量示意圖

采用四探針電阻率測量儀，輸入電流范圍0～105 mA，電壓表靈敏度達納伏級，電阻測量精度可達10 nΩ。探針為半球形Pt探針，間距2.8 mm，適用于薄片樣品測量。樣品為高純鐵（99.99%），經線切割、研磨、拋光后獲得鏡面狀表面。測量在室溫、氬氣氛圍下進行，所有樣品長度固定為12 mm，寬度與厚度按實驗設計變化。

2.實驗原理

四探針法通過在外側探針通入電流，測量內側探針間的電壓，利用歐姆定律計算電阻率。單電測模式使用ΔI??–ΔV??；雙電測模式則引入多組電流–電壓組合，理論上可消除尺寸效應。

輸入電流對四探針測量結果的影響

/Xfilm

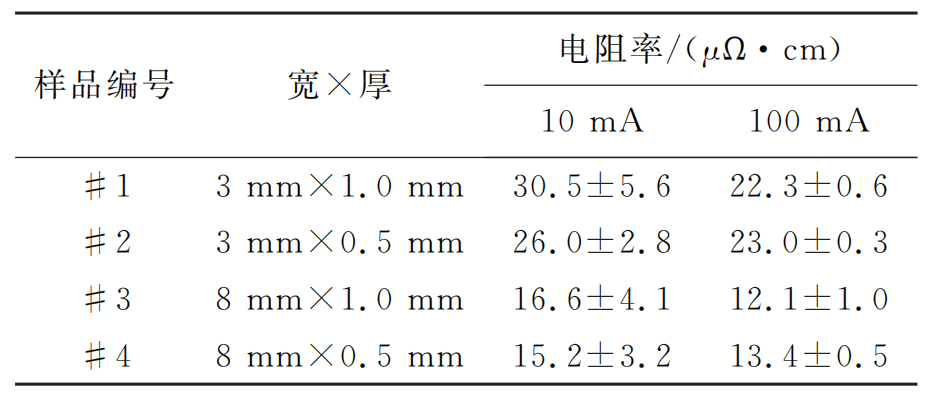

不同輸入電流雙電測模式下的電阻率測量值和標準差

為研究四探針法在不同輸入電流的條件下對電阻率測量結果的影響,在雙電測模式下，分別對寬度3 mm和8 mm、厚度0.5 mm和1 mm的樣品進行10 mA和100 mA電流下的測量。結果顯示，10 mA下測量值波動大，誤差高達±18%；100 mA下誤差降至±2.7%，表明高輸入電流能有效抑制噪聲和接觸電阻影響，提高測量精度。

100mA 輸入電流下單/雙電測四探針法對比

/Xfilm

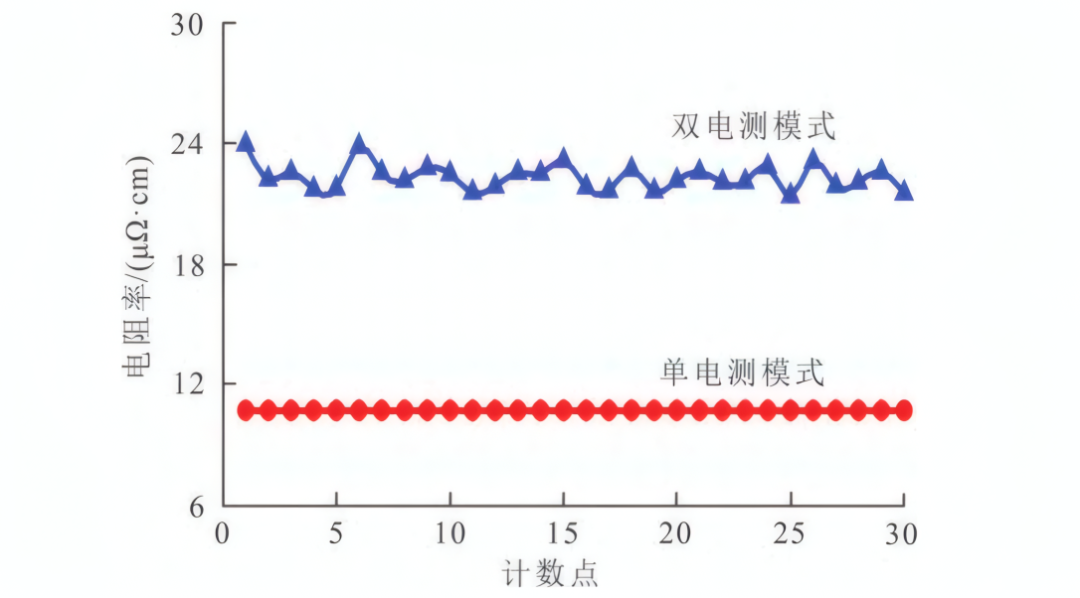

輸入電流為100mA時樣品的單雙電的電阻率測量結果

對3 mm×1 mm樣品在100 mA下分別采用單電測與雙電測模式進行測量。雙電測測得電阻率值為22.3 μΩ·cm，遠高于純鐵標準值9.8 μΩ·cm；單電測得電阻率值為11 μΩ·cm，接近真實值。分析認為，雙電測模式在金屬材料中易引發電流密度分布不均和信號同步問題，導致電阻率測量出現偏差；而單電測模式電流路徑更長、分布更均勻，測量更穩定。

樣品尺寸對四探針測量結果的影響

/Xfilm

1.寬度效應

純鐵樣品固定厚度1 mm，寬度從2 mm增至13 mm。寬度小于6 mm時，電阻率值穩定在11 μΩ·cm左右；寬度超過6 mm后，電阻率逐漸上升至17 μΩ·cm。表明寬度增大導致電流路徑發散，電壓測量值偏高，需引入修正函數。

2.厚度效應

純鐵樣品固定寬度3 mm，厚度從2 mm增至13 mm。厚度2 mm時電阻率約為11 μΩ·cm；厚度達13 mm時升至27 μΩ·cm。厚度對電阻率的影響更為顯著，修正函數為f(t/d)=1.07/(t/d)+0.17f(t/d)=1.07/(t/d)+0.17。

2.尺寸效應閾值與修正

實驗發現，當w/d≤2.14w/d≤2.14且t/d≤1.43t/d≤1.43時，尺寸效應不顯著，測量值接近真實值；超過該閾值后，測量值明顯偏高，需通過修正函數校正。擬合結果與理論模擬一致，驗證了修正函數的可靠性。

綜上，本文探究了四探針法在金屬小樣品電阻率測量中的關鍵影響因素，主要結論如下：

輸入電流：100 mA較10 mA能顯著提高測量精度，抑制噪聲與接觸電阻影響；

測量模式：單電測模式在穩定性和準確性上優于雙電測模式，更適用于金屬材料；

樣品尺寸：寬度與厚度越小，測量結果越準確；當w/d>2.14w/d>2.14或t/d>1.43t/d>1.43時，需引入修正函數；

修正函數：基于實驗數據擬合得到的寬度與厚度修正函數，可有效校正尺寸效應帶來的偏差。

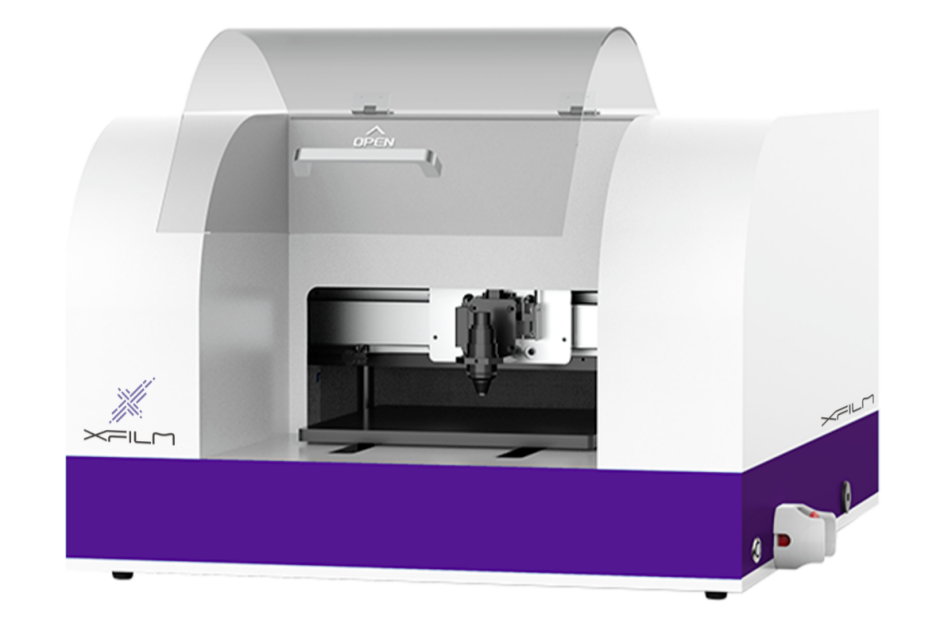

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
