Ceyear 3674系列矢量網絡分析儀是技術創新的巔峰之作，可以輕松應對半導體芯片測試、材料測試、天線測試、高速線纜測試、微波部組件測試等帶來的嚴峻挑戰。出色的射頻特性、靈活的硬件配置和豐富的軟件功能相輔相成，只需一次連接即可完成多種測量任務。創新的人機交互設計可幫助您快速便捷地完成所需的測量設置，超大觸摸屏為您帶來靈活、高效的操作體驗。

主要特點：

脈沖S參數測量

混頻器/變頻器標量測量分析

混頻器/變頻器矢量測量分析

增益壓縮測量

增益壓縮掃描三維圖繪制

噪聲系數測量

頻譜測量分析

信號完整性測量分析

總諧波失真(THD)測量分析

自動夾具移除

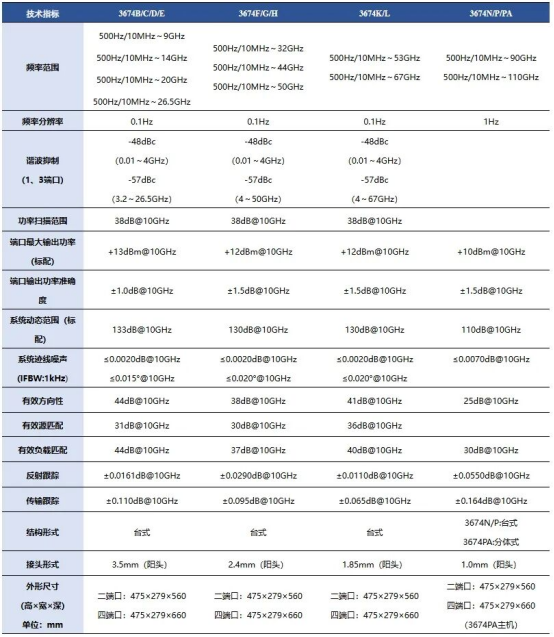

技術指標：

典型應用

脈沖S參數測量

為T/R組件、天線收發模塊等測試提供有力支撐，既可利用外部脈沖對矢量網絡分析儀的源進行調制，也可以使其處于連續波狀態，通過觸發同步模式進行測量。

混頻器/變頻器特性的測試分析

提供完善的混頻器/變頻器特性設置，支持雙階本振、外部本振源輸入;支持線性掃、功率掃、段掃等多種掃描類型;單次連接即可完成混頻器/變頻器復數特性測量，幅度和相位測量精度高。

噪聲系數測量應用

基于冷源噪聲系數測試方法，可進行精確的噪聲系數和噪聲參數測試。通過構建先進的噪聲相關矩陣模型，結合矢量網絡分析儀精密的S參數校準，適用于較小噪聲系數被測件的精確測試。

信號完整性測量應用

超寬頻段覆蓋實現微米級分辨率的分析能力;單一視圖同時完成時域和頻域信號完整性的測試分析;基于網絡參數的虛擬眼圖生成，施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。

結語：

思儀3674矢量網絡分析儀以其從500Hz直達110GHz的超寬頻段覆蓋、卓越的射頻性能和集脈沖、噪聲、混頻器、信號完整性等測試于一體的強大功能，重新定義了高端測試的標桿。它不僅是一款儀器，更是面向半導體、材料、天線及高速互聯等前沿領域的綜合測試解決方案，致力于為科研與工程人員提供精準、高效、便捷的測試體驗，助力中國智造邁向新高地。
