矢量網絡分析儀（VNA）是射頻與微波領域中用途最廣、功能最強的測試儀器之一，被譽為“儀器之王”和“射頻萬用表”。它不僅能測量器件的幅度響應，還能精確測量相位信息，實現對高頻器件全面的網絡特性表征。
與早期僅測幅度的標量網絡分析儀不同，矢量網絡分析儀可同時獲取信號的幅度與相位，從而實現S參數、復阻抗、時域響應等多維度測量，廣泛應用于通信、半導體、航空航天等領域。
一、基本組成與工作原理
VNA是一個集信號源、信號分離裝置、接收機和處理顯示單元于一體的閉環測試系統。

1.信號源：提供可調頻率和功率的激勵信號，采用頻率合成技術確保高精度。支持掃頻和點頻（CW）輸出，并通過ALC（自動電平控制）與衰減器協同調節輸出功率，保證測試穩定性。
2.信號分離裝置：由功分器和定向耦合器（或電橋）構成。功分器將信號分為兩路，一路作為參考信號送入R接收機，另一路送至被測件（DUT）。定向耦合器用于分離輸入與反射信號，其“方向性”決定了反射測量的精度。方向性越高，對反向信號的抑制能力越強，測量誤差越小。
3.接收機：分為R（參考）、A（反射）、B（傳輸）等多個通道。現代VNA采用調諧接收機，通過下變頻和ADC數字化處理，獲取信號的幅度和相位信息。相比二極管檢波的寬帶檢測方式，調諧接收機具有更高的靈敏度、動態范圍和抗干擾能力。
4.處理與顯示：對接收信號進行矢量運算，計算S參數（如S11、S21），并以史密斯圓圖、波特圖等形式直觀顯示。
二、核心測試流程

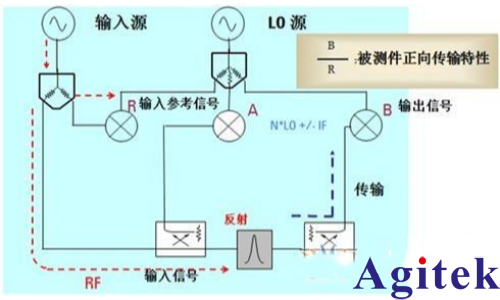

●傳輸測試：信號源輸出經功分器分為參考信號（R）和激勵信號，激勵信號輸入DUT，輸出信號由B接收機采集，B/R即為正向傳輸參數（如增益、插入損耗）。

●反射測試：激勵信號進入DUT后產生反射，由定向耦合器分離并送入A接收機，A/R反映端口反射特性（如回波損耗、駐波比）。

通過內部開關切換，可完成雙向傳輸與反射測量，全面獲取兩端口網絡的S參數。
三、關鍵技術優勢
●高動態范圍：采用窄帶中頻濾波器（可小至1kHz），顯著降低噪聲，提升靈敏度。例如，當DUT輸出僅為-100dBm時，調諧接收機仍可準確檢測，而普通檢波器可能無法響應。
●相位與電子延遲功能：直接觀察相移常因器件電長度呈現線性負斜率而難以分析。VNA通過電子延遲功能抵消線性相移，提取“相位波動”（即非線性失真），便于評估信號完整性。
●S參數測量：S參數描述高頻器件在頻域中的輸入輸出關系，是射頻設計的核心依據。VNA可精確測量各端口的反射與傳輸特性。
四、誤差與校準
VNA存在系統誤差、漂移誤差和開關重復性誤差。漂移誤差主要源于溫度變化引起的電纜膨脹和變頻器不穩定，可通過充分預熱和恒溫環境緩解。為確保精度，使用前必須進行校準（如SOLT校準），消除系統誤差。
五、應用場景與發展趨勢
VNA不僅用于基礎S參數測試，還可擴展用于IMD（互調失真）測量（需雙信號源）、平衡電路測試（四端口VNA）、時域分析等復雜場景。其核心技術涉及射頻電路設計、數字信號處理與軟件平臺，是高端測試測量領域的關鍵設備。
國內如鼎陽科技已推出26.5GHz四端口VNA，進入高端市場，體現我國在該領域的快速進步。隨著5G、毫米波、量子通信等技術發展，VNA在高頻、高精度、集成化方向將持續演進。
總之，矢量網絡分析儀憑借其全面的測量能力、高精度與靈活性，成為射頻研發不可或缺的核心工具。
