在露天礦山上，滿載百噸以上的新能源礦車正在爬坡；在鐵路干線，大功率電力機車牽引著十幾節車廂飛馳。在這些巨獸體內，2000V-2800V DC的高壓母線是能量的動脈。

對于負責驅動3300V HV-IGBT的核心部件——驅動核（Driver Core）來說，這里不僅有高壓，更有一場看不見的信號保衛危機。大電流開關動作（di/dt）疊加高壓跳變（dv/dt），會在系統內產生極強的電磁干擾（EMI）。而在這么高的母線電壓下，干擾信號的能量往往大得驚人，足以讓普通的驅動電路產生錯誤指令。

技術探秘：4kV EFT是怎么達成的？

多年來，采用Scale-2架構的2SC0535T憑借其經典的封裝設計，成為了HV-IGBT驅動領域的“硬通貨”。近期，隨著供應鏈傳來關于該經典型號生命周期調整（EOL）的消息，不少正在進行礦卡電控國產化或軌道交通維保的工程師開始面臨選型難題。在電磁環境日益惡劣的今天，我們是否能找到一款既能Pin-to-Pin兼容，又能從底層原理上解決“抗噪”痛點的方案？

為什么同樣的驅動產品，抗干擾能力會有天壤之別？這得從芯片內部的信號處理邏輯說起。

傳統邏輯的軟肋

大多數老款驅動采用的是電平觸發（Level Trigger）或邊沿觸發機制。簡單來說，只要干擾尖峰的幅度超過了閾值電壓，比較器就會翻轉。

Bug：在2500V母線工況下，EFT干擾脈沖幅度極高，極易騙過比較器，導致IGBT誤導通或誤關斷。

青銅劍技術的“解題思路”

我們在最新的2QD0535驅動核中，植入了自研第二代驅動芯片。它摒棄了“看電壓”的傳統做法，改用“積分型信號處理（Integral Signal Processing）”。

原理揭秘：接收電路會對信號進行“能量積分”。如下圖所示，原邊芯片將上位機輸入的PWM信號進行調制，變成脈沖信號穿過脈沖變壓器，副邊芯片接收脈沖信號進行解碼積分。當積分值超過設定的識別閾值時，副邊芯片將執行驅動器的門極動作。

EFT噪音：這種干擾通常是“高幅值、窄脈寬”的能量很小。積分電路計算后發現能量不足，直接判定為“雜波”并濾除。

有效PWM信號：持續時間長，累積能量足，順利通過積分門限。

這就好比：傳統方案是看誰嗓門大，而我們的方案是聽誰嗓門又大又長。

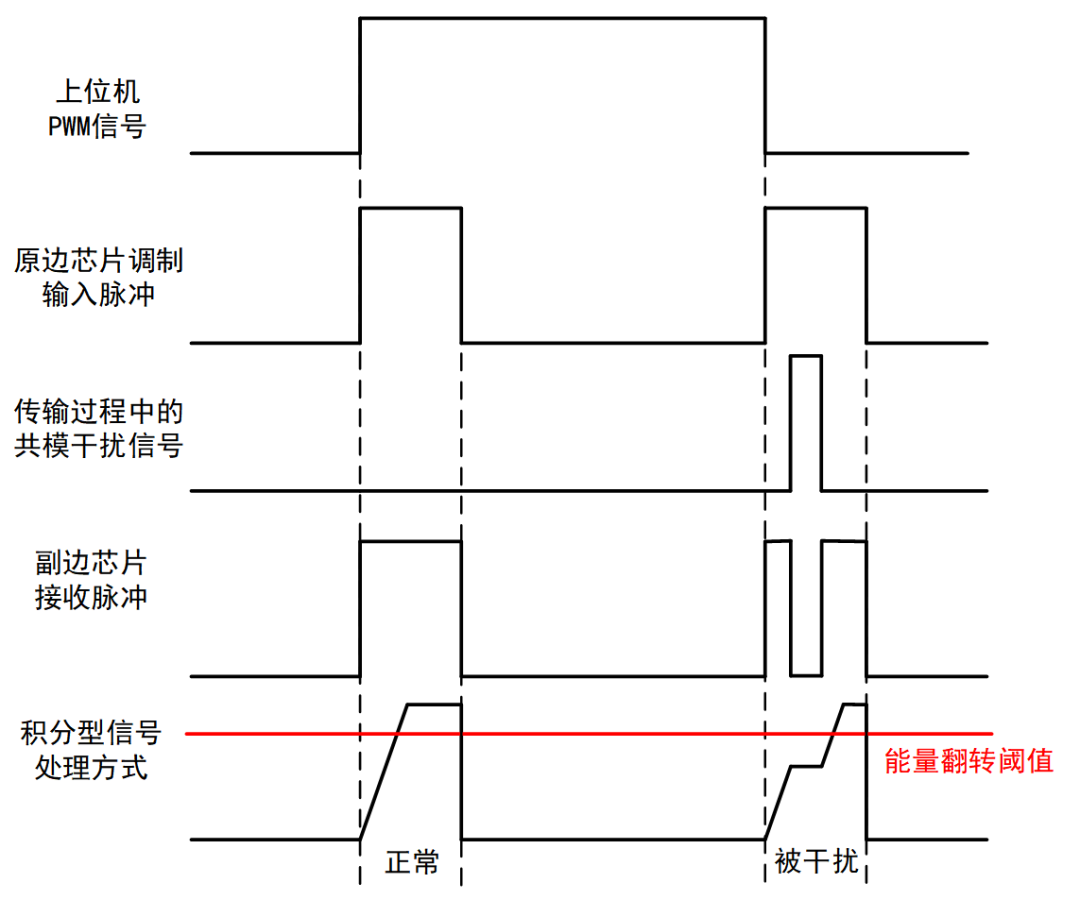

圖1：積分電路的處理原理

實力驗證：不只是參數，更是安全

這項底層技術的革新，直接體現在了硬核指標上。在第三方EMC實驗室的極限測試中，這款搭載二代芯片的驅動核交出了這樣的答卷：

EFT（電快速瞬變脈沖群）：實測通過4kV等級（IEC 61000-4-4）。

CMTI（共模瞬態抗擾度）：靜態/動態均>100kV/μs。

雖然2QD0535封裝主要服務于HV-IGBT，暫時無法直接適配SiC模塊（受限于封裝雜散電感等物理特性），但我們把SiC級別的抗擾芯片技術下放到了IGBT驅動中。這對于礦卡變流器、機車牽引這種對可靠性要求極高的應用來說，無疑是一種技術冗余和降維保護。

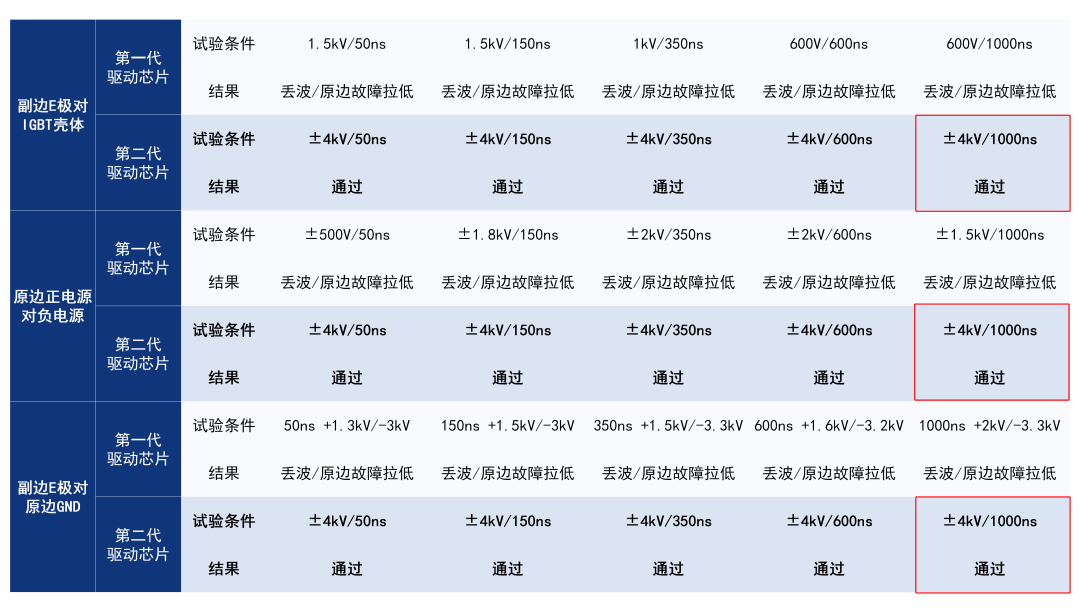

圖2：按照標準IEC 61000-4-4下的實際測試數據

結語：致敬經典，超越經典

技術的迭代往往悄無聲息，卻又驚心動魄。青銅劍技術全新2QD0535系列驅動核，在保持經典尺寸不變的前提下，通過ASIC芯片級的底層重構，為高壓大功率系統穿上了一層“防彈衣”。

現如今，青銅劍全新二代ASIC芯片經過多年市場驗證已覆蓋公司全部產品，不僅信號傳輸界面有進化還對多種功能進行集成，如：過壓欠壓保護、短路保護、軟關斷、有源鉗位、過溫保護等。

EFT測試指標達4kV，不僅是一個測試數據，更是我們對那臺在極端高壓環境下日夜工作的設備，硬核的承諾。
