導讀

隨著京東業務增長、平臺商家數的大幅增加，京東的訂單量急劇上漲，尤其是2025年京東發力本地生活業務，給B端訂單存儲帶來較大壓力；另一方面京喜自營做為京東低價策略心智的店鋪，業務增長也是非常迅猛，一個店鋪訂單相當于幾十近百個店鋪單量總和。基于以上訂單ES存儲面臨極大挑戰，系統架構升級迫在眉睫。

本文主要介紹B端pop訂單異構系統當前系統架構現狀，闡述下我們面臨的主要問題、以及解決思路和技術升級方案（后續持續更會有更多的技術方案細節文章）；一方面為了介紹下我們當時解決問題的一些心路歷程，另一方面也未了能讓大家更好的了解目前這套運行了多年的系統為什么以這種形式存在、以及目前我們遇到的核心問題有哪些，對于訂單ES架構存儲的升級方案是什么樣的。

一、系統現狀

1.1 業務背景介紹：

POP訂單ES最早定位是對商家提供待履約訂單查詢服務（非C端檢索）。系統核心是寫和讀兩個服務，寫服務消費訂單管道消息、pop訂單JED的binlog、OFW的ODC變更消息、臺賬系統對賬消息等更新訂單ES數據；讀服務提供訂單列表（商家維度）、訂單詳情的檢索服務。

系統之初僅支持已付款且達到可履約狀態的訂單（不包含未付款訂單）檢索，用戶商家訂單履約，主要服務于開放訂單API檢索及京麥端訂單檢索。隨著業務的發展，后續消費了提單、訂單拆分、預售訂單等消息，對未付款訂單、預售訂單存儲、兼容處理。

隨著百萬商家項目推進，服務商、自研KA商家及中小開發者對開放API提出了更多的訴求，期望能夠通過更少的接口獲取更多的數據，提升開發者對接及日常維護效率，開放平臺側啟動開放RESTful API項目，其中訂單做為商家的核心業務數據，歷史開放接口不夠內聚，開發者需要多個接口才能獲取完整的訂單信息，基于以上pop訂單還異構了發票、promise、售后、評價等系統的狀態信息，這些都給POP訂單ES存儲帶來較大的挑戰。

1.2 系統架構簡介：

?應用層做業務處理，寫服務負責消費上游各方MQ處理業務務處理，之后調用代理層服務更新訂單信息；讀服務核心對外提供訂單列表、詳情兩個服務。大促高峰時可達到每分鐘70萬次更新寫入，每分鐘50萬的檢索查詢；

?代理層負責數據路由、讀取與寫入。劃分為熱集群讀寫代理、歸檔集群讀寫代理。熱集群通過設置不同topic分組隔離消費實現雙流架構，匯天廊坊互為主備保證系統高可用。讀服務支持動態路由配置，可根據ES負載情況動態分配流量，如匯天、廊坊各百分之50流量，或匯天20%，廊坊80%；同時可以將某個商家查詢流量路由到固定機房。目前歸檔集群考慮成本暫時并未升級至雙流架構，通過ES副本機制來保障高可用。

?存儲層采用ES做為存儲介質，分為熱集群、歸檔集群；熱集群存儲近8個月的訂單數據，單個集群有98個節點（3個主節點，10個網關節點，85個數據節點）。集群中共計12個索引，其中11個KA索引（存儲大商家訂單數據），每個索引只有1個主分片（1副本）；普通商家索引有96各數據分片（1副本）；冷集群存儲了16年至2024年所有的訂單數據，每年創建一個索引，每個索引96分片（1副本）。

pop訂單改造前的架構圖如下：（為方便讓大家更好理解，本圖會忽略一些細節便于大家理解）：

?

?

二、系統當前的核心痛點

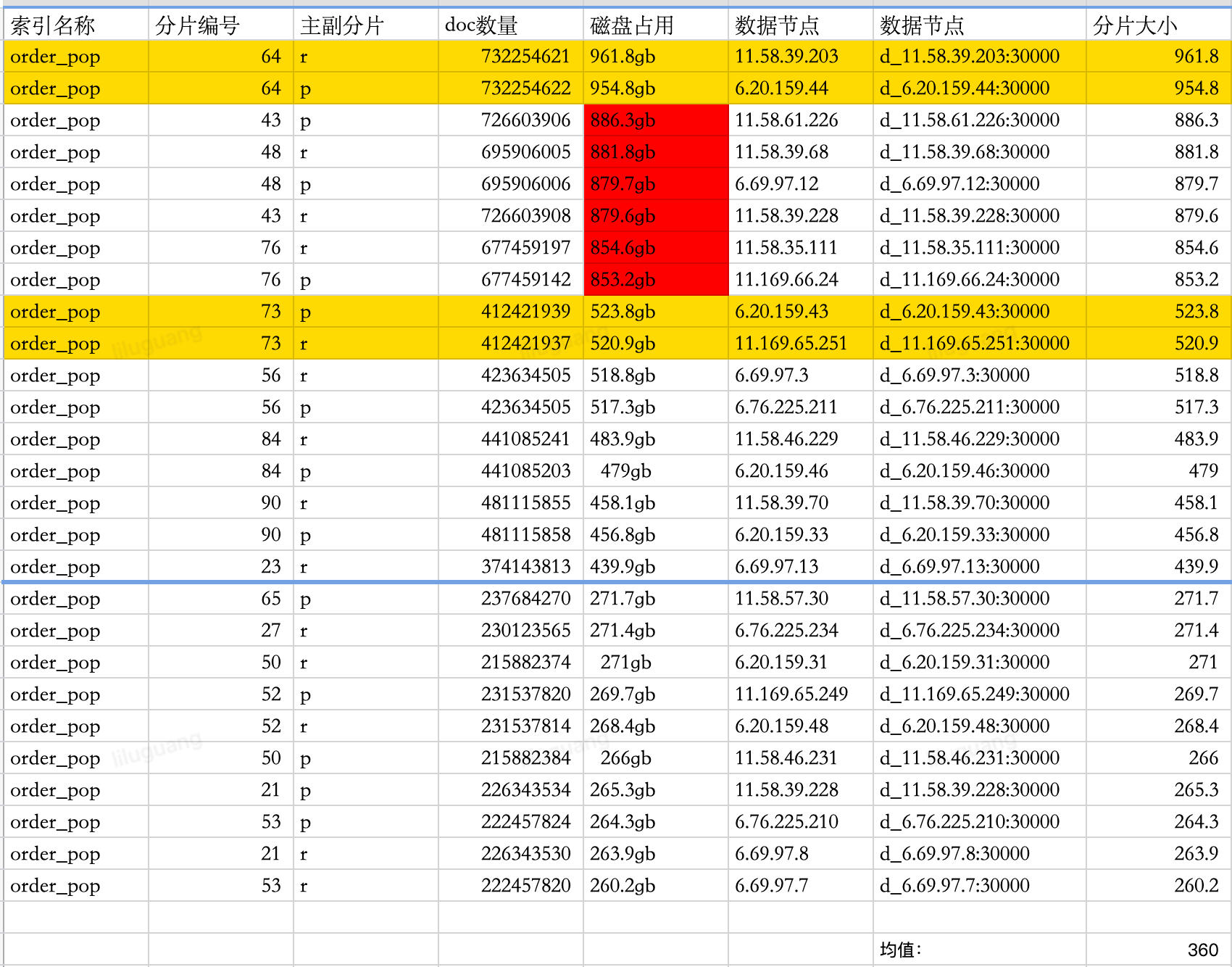

1、目前POP訂單ES存在較嚴重的數據傾斜問題，由于是B端訂單檢索為了不跨索引和分片檢索數據，是以venderId維度進行路由分片，確保同一個商家的訂單數據存儲在同一個分片。但商家的經營情況差異較大，如上邊所說京喜自營做為一個京東自己運營的店鋪，訂單體量可以占到總訂單量的1/4，類似于這樣的大商家落到一個數據分片會導致某個數據分片存儲超級大，最大的數據分片已經到了1TB以上。大商家的一個復雜檢索查詢會對所有在該分片上的商家產生較大性能波動，同時若硬件故障大分片數據在恢復遷移時都是在災難性的。下邊是升級前匯天集群部分分片數據的統計信息，數據差異達5倍之多。

?

2、隨著業務增長，自身的訂單ES數據量持續增加，部分分片數據高達1TBG以上，ES官方推薦分片數據在50-100G，已經是官方推薦值的50倍。京喜自營訂單屬于二段單邏輯，C端京喜大店下單，訂單會由供貨商去履約，供貨商同時還會是京東的一個pop商家，這個訂單在京喜店鋪存儲一份，同時會在供應商店鋪下會在存儲一份，京喜大店業務給整個存儲帶來了0.5倍增長。

3、ES的核心數據源是上游訂單數據庫的binlog消息，隨著業務不斷迭代，接入了更多的消息如：order_submit（提單）、delete_parent_order（拆單）、orderpipe_edit_v2（管道修改）、ODC（鎖定、解鎖、取消）、order_state_zanting（暫停）、afs_status（售后狀態）、comment_change(備注變更)等將近10+的消息。訂單ES更新頻次持續增加，每分鐘高達30萬，每新增一個MQ消費，每個訂單至少會增加1次更新操作。ES的更新沖突明顯增加，對于訂單檢索的時效性也帶來了很大壓力。

4、數據維護成本高，目前我們有冷熱兩個集群，每年兩次大促前需要將熱集群中超過5個月以上的訂單遷移至歸檔集群，這個過程相對比較繁瑣耗時長，DUCC變更、遷移數據、比對數據、灰度切流等等。周期較長主要是以下兩個原因：

1.數據遷移范圍強依賴上游訂單JED線上庫，速度過快對線上有影響，同時還會反查ES數據比對給線上ES也帶來較大查詢壓力，導致無法再白天運行。

2.整個寫入過程均為單個訂單寫入、刪除ES，過程中會產生大量的Segment merge，將小段合并成大段，會影響寫入性能，導致正常訂單更新延遲。

三、解決方案

3.1 數據傾斜問題

數據傾斜問題核心是我們采用了venderId進行路由，商家的體量不可控，在最初相關同學已經考慮到了這種情況，在熱集群中創建了對應的單獨索引進行隔離，但當時這個索引創建的時候只有一個shards，數據集中在一個分片上，并不能解決數據傾斜問題（數據仍集中在一個分片上，可能考慮跨分片聚合數據的性能問題）。

1.物理層隔離，降低影響：為大商家申請獨立集群進行存儲，在獨立集群中為每個商家創建獨立索引并根據體量配置不同的分片數量。代理層增加大商家虛擬路由邏輯，將大商家的請求routing到獨立集群中指定索引，降低了大商家對其他商家?guī)?lái)的不確定性影響。

2.靈活的路由分片策略：原有路由策略僅支持商家維度，在代理層對集群分片路由規則做擴展支持，針對大商家存儲集群的分片路由商家維度升級為訂單維度，根據訂單號進行路由保證各分片數據的均等。

3.2 集群中單數據分片過大問題

ES官方建議單分片數據控制在50-100G，同時ES集群節點（網關、主節點、數據節點）數量控制在100個以內（故障恢復時長考慮，可參考附錄5）。基于這兩個原則，單集群已無法滿足存儲訴求，當時也考慮了更換存儲介質，考慮到端上豐富的查詢?cè)V求，團隊內部研討后決定繼續采用ES。

我們決定將熱集群中普通商家的ES集群由1個擴展至3個（基于當前業務發展及成本綜合考量決定）。在數據代理層擴展集群路由邏輯，基于商家id哈希將商家數據分散到3個ES集群。

3.3 ES頻繁更新的問題

當前系統采用了ES的樂觀鎖更新機制，在收到上游消息后，第一步獲取ES版本號，第二部設置更新字段，第三部保存更新，保存更新版本沖突會發送一個重試MQ進行重試。

經過分析訂單變?yōu)榇鰩?kù)前的消息比較集中，上游各系統基本都是同步消費訂單管道消息完成業務操作后對外廣播消息，這些消息同時到達我們系統，一方面存在并發沖突問題，第二方面是給ES帶來了較大的更新壓力。為了降低ES的更新壓力，考慮增加一個擋板對消息進行匯總整型降低ES的更新次數，同時減少ES的更新沖突問題。

3.4 日常數據維護成本高的問題

受限于ES集群節點數量是有上限，大促前都需要對熱集群訂單數據進行歸檔操作，由熱集群遷移至冷集群。系統初始是通過一個歸檔任務來進行遷移操作。首先圈定遷移數據的范圍逐條讀取--->逐條寫入歸檔集群--->比對數據無誤--->刪除熱集群數據。業務高峰期無法操作，新增、修改、刪除對頻繁刪除會產生很多的段文件，ES定期對段文件進行merge操作（詳情可參照附錄部分內容），單次數據遷移大概耗時1個月左右時間，操作過程也較繁瑣。我們的目標是全流程自動化的數據遷移無需人工介入，僅需要關注相關業務監控即可。考慮到資源及ROI問題，數據遷移改造共經歷了兩個階段：

第一階段通過通過reindex方式遷移數據，然后通過回放歸檔消息的方式追齊過程中的數據變更。該方案一定程度縮減了整體的時間及工作量，相較之前效率上大幅提升，時間大概由原來的20多天縮減至10天左右。

第二階實現數據歸檔的全流程自動化操作。新建歸檔ES緩存，每天一個索引，把每天訂單變更記錄保存至索引中。通過一個定時任務批量讀取、比對、寫入同時刪除原集群中數據。

3.4 終局方案

本次升級通過 “租戶分級隔離 + 雙層 Hash 路由 + 差異化分片策略 + 雙活物理底座” 的組合拳，成功構建了一個 高性能、高擴展、高可用 的企業級訂單檢索與分析平臺，完美支撐了業務量的爆發式增長。

?

四、附錄：

4.1 超大集群維護的挑戰

ES 是一個 P2P（對等）架構的分布式系統，雖然有 Master 節點，但所有節點都需要保存集群的狀態。核心瓶頸：Cluster State（集群狀態）的廣播

ES 的 Master 節點負責維護 Cluster State（包含所有索引的 Mapping、Setting、分片路由表等元數據）。

每一次變更（如創建索引、Mapping 變更、節點上下線），Master 都要把更新后的 Cluster State 廣播給集群內的所有節點；所有節點收到后，都需要向 Master 確認（Ack）。

當節點數超過 100 時會面臨以下問題：

1）網絡風暴： Master 發布一次狀態更新，需要處理大量的網絡包。如果更新頻繁（例如大量創建索引），Master 的帶寬和 CPU 會瞬間飽和。

2）收斂慢： 必須等待絕大多數節點確認，集群狀態才能生效。節點越多，遇到“慢節點”拖累整體變更速度的概率就越大。

3）Full GC 風險： 大集群通常意味著分片數巨多。Cluster State 對象在內存中會變得非常大（幾十 MB 甚至上百 MB）。Master 節點在處理這個巨型對象時，極易發生 Full GC 導致假死。

4.2 ES更新細節

要理解壓力的來源，必須理解 ES（基于 Lucene）的 “不可變性” (Immutability) 原則。核心機制：偽更新 (Delete + Insert)

在 ES 內部，根本不存在物理意義上的“修改”操作。當你執行一個 Update 請求時，ES 實際上在做以下三步：

1.讀取 (Read): 取出舊文檔（如果是 Partial Update，它需要先通過 _source 字段獲取完整文檔）。

2.標記刪除 (Soft Delete): 在舊的 Segment（段）文件中，將舊文檔的 ID 標記為 .del（邏輯刪除，類似墓碑）。

3.寫入新文檔 (Insert): 將修改后的新文檔作為一個全新的 Document 寫入到新的 Segment 中，并分配新的 _version 號。

這意味著，更新不僅僅是 IO 操作，它還涉及大量的 CPU 計算（重新分詞、重新索引）。

4.3 頻繁更新帶來的四大壓力：

1、磁盤 I/O 爆炸與 Segment Merge（段合并）風暴

?現象： 磁盤 I/O 持續 100%，寫入拒絕（Rejection）。

?原因： 每次 Update 都會產生一個新的小 Segment。ES 后臺為了優化查詢，會不斷觸發 Segment Merge，將小段合并成大段，并物理剔除被標記為 .del 的數據。

?壓力點： 高頻更新會導致 Merge 線程極其繁忙，消耗大量的磁盤 IOPS 和 CPU。如果 Merge 速度跟不上產生碎片的速度，ES 會啟動 Throttling（寫入限流），導致你的寫入請求被阻塞。

2、查詢性能隨著“墓碑”增加而衰退

?現象： 即使數據量看起來沒變，查詢延遲卻越來越高。

?原因： 雖然舊文檔被標記刪除了，但在物理合并發生前，它們依然存在于索引中。

?搜索開銷： 查詢時，ES 必須掃描所有文檔（包括舊的），然后在最后階段通過 .del 文件過濾掉已刪除的文檔。如果你的索引中有 50% 是“墓碑”數據，查詢效率就會大打折扣。

?BitSet 內存占用： 維護大量的刪除標記需要消耗堆內存。

3、緩存失效 (Cache Invalidation)

?現象： Filter Cache（Node Query Cache）命中率極低。

?原因： ES 的 Filter Cache 是基于 Segment 的。一旦 Segment 因?yàn)?Merge 發生了變化，或者產生了新的 Segment，舊的緩存就會失效。高頻更新導致 Segment 頻繁變動，緩存根本熱不起來，查詢請求會直接擊穿到底層磁盤。

4、GC (垃圾回收) 壓力

?原因： Update 過程涉及將舊文檔讀入內存、反序列化、修改、再序列化。這會產生大量的臨時對象，增加 JVM 的 Young GC 頻率。如果 Merge 壓力過大導致內存堆積，甚至可能觸發 Old GC 或 Full GC，導致節點 "Stop-the-World"。
