疆鴻智能PROFINET轉PROFIBUS網關：光伏機器人的“同聲傳譯”
在光伏組件智能制造車間，不同代際設備的無縫協作是實現高效生產的基礎。以埃夫特ER150-3200機器人為例，其控制器原生僅支持PROFIBUS從站通訊，而產線主控西門子1200 PLC則基于PROFINET架構。協議差異若不解決，這臺承載超薄玻璃上料任務的機器人將成為自動化孤島。疆鴻智能PROFINET轉PROFIBUS網關的出現起到了關鍵作用。

PN-PB網關在此場景中扮演著三重關鍵角色：

1. 協議轉換的透明中介
網關在PROFINET側作為標準從站接入西門子1200 PLC的IO控制器，在PROFIBUS側則作為Class 1主站管理ER150-3200機器人控制器。它實時雙向映射過程數據——將PLC輸出的位置指令、抓取信號打包為PROFIBUS DP-V0/V1報文發送給機器人，同時將機器人反饋的軸狀態、故障代碼轉換為PROFINET標準格式供PLC監控。這種物理層到應用層的完整轉換，使兩臺設備如同在同一種協議下直接對話。

2. 數據映射的智能橋梁
在光伏接線盒安裝工位，機器人需根據PLC發送的組件型號執行不同裝配軌跡。網關內部的可配置數據映射機制，允許將PROFINET報文中的特定字節直接映射為PROFIBUS輸出區的控制字。工程師通過網關的GSD文件進行組態，在TIA Portal中即可完成地址關聯，無需修改機器人底層代碼。

3. 系統隔離的安全屏障
網關實現了物理上的協議隔離。當PROFIBUS側因機器人線纜老化導致通訊閃斷時，網關可通過保持PROFINET側輸出有效狀態，避免觸發PLC急停，保障產線穩定性。同時，它將復雜的PROFIBUS終端網絡管理（如波特率設置、終端電阻）收斂為本地配置，簡化了IT/OT融合環境下的維護復雜度。

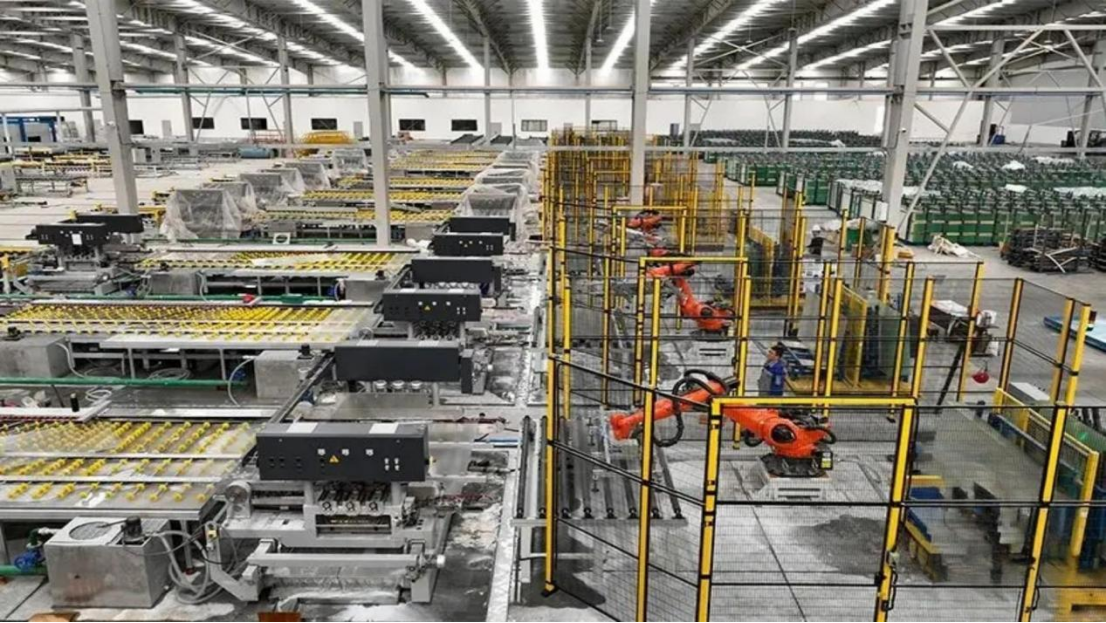

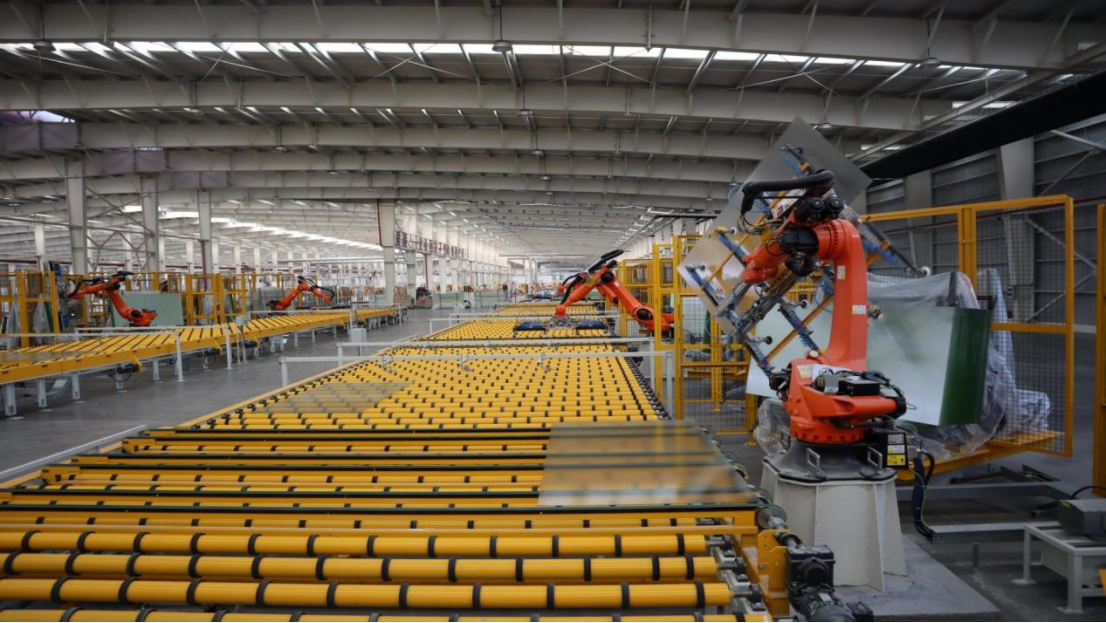

項目實踐：超薄玻璃上料線改造

在某光伏組件工廠的超薄玻璃上料與分檔項目中，原有方案采用硬接線I/O觸發，導致機器人軌跡僵硬，無法適應玻璃厚度微變。引入網關后，西門子1200通過PROFINET實時下發厚度補償參數（4字節浮點數），網關將其轉換為PROFIBUS循環數據寫入埃夫特控制器。改造后，機器人路徑規劃精度提升至±0.5mm，玻璃碎片率降低72%，且通過PROFINET診斷功能，運維人員可遠程定位機器人通訊故障點，平均排障時間從45分鐘縮短至8分鐘。

總結

在光伏制造的混線生產趨勢下，PROFINET與PROFIBUS的共存將是常態。網關的價值不僅在于簡單的信號透傳，更在于作為異構網絡的邏輯耦合器，通過精準的數據映射和故障隔離，保障高速生產節拍下的通訊確定性。它讓新代PLC與成熟機器人得以優勢互補，是智能制造升級中不可或缺的“翻譯官”。
