深圳市科瑞杰科技有限公司--IGBT（Insulated Gate Bipolar Transistor）是一種復合全控型電壓驅動式功率半導體器件，為世界公認的電力電子第三次技術革命的代表性產品，具有高頻率，高電壓，大電流，易于開關等優良性能。IGBT 模塊是由IGBT 與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品，IGBT 模塊具有節能、安裝維修方便、散熱穩定等特點；當前市場上銷售的多為此類模塊化產品。隨著節能環保等理念的推進，此類產品在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。應用產品如風力發電變頻器、光伏逆變器、軌道交通牽引變流器、電動汽車電機控制及充放電控制等。

IGBT 芯片及模塊

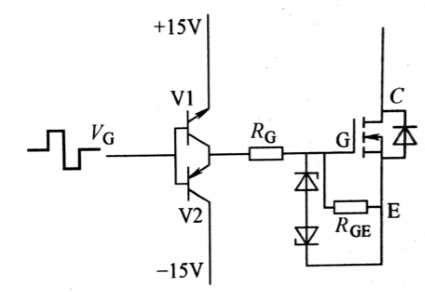

典型IGBT 的柵極驅動電路

IGBT 的端子為C：集電極、G：柵極、E：發射極，一般在G 和E 之間接入‐15V~+15V范圍間電壓，驅動IGBT 關導通或關斷通過正負電壓的交替，實現IGBT 的導通和關斷控制。

電動車用IGBT 模塊常用的典型型號為650V、550A 的模塊，其測試項目，主要包括額定值測試、特性測試、耐久性及可靠性測試等。在額定值測試中，我們可以選用艾德克斯IT6500D、IT8900、IT6432 等設備完成測試。

1、集電極‐發射極截止電流ICES 測試

測試條件：在VCE=650V，VGE=0V，Tvj=25°C 的條件下，Ices 需要小于等于5mA。

推薦設備：IT6516D（750V/15A/1800W），IT6432

IT6500D 系列寬范圍大功率直流電源，功率高達30kW,電壓電流輸出高達1000V、1200A，支持CVCCCW 模式下上升下降時間可調，具有高分辨率及高精度，模塊化設計在大功率應用中更加穩定。

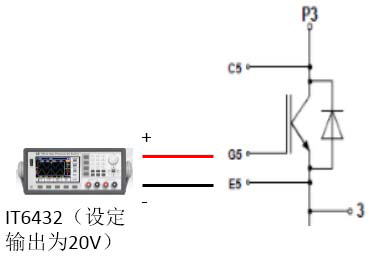

2、柵極‐發射極漏電流IGES 測試

測試條件：在VCE=0V，VGE=20V，Tvj=25°C 的條件下，測試Iges 電流。

推薦設備：IT6432

IT6432 雙極性直流電源，輸出為±30V、±5A，同時具有超高的電流量測精度達0.005%+0.3uA，電流顯示分辨率高達100nA。

3、柵極‐發射極閾值電壓VGE(th)測試

測試條件：將C 和E 之間短接，從零開始逐漸增加?xùn)艠O‐發射極（GE）間的電壓,當檢測到集電極電流達到規定13mA，記錄此時的VGE 值。

測試設備：IT6432

4、集電極‐發射極飽和電壓VCE(sat)測試

測試條件：由電壓源對被測器件施加規定15V 電壓;調節集電極‐發射極電流至規定值（Ic=550A）,這時相對柵極脈沖穩定部分的集電極‐發射極電壓即為集電極‐發射極飽和電壓值。

實驗方法：負載控制Ic=550A，IT6432 提供Vge=15V，用DVM 表量測Vce 值。

測試設備： IT6562D(80V/600A/15KW） IT6432 IT8915‐150‐960（150V/960A/15KW）

IT8900 高性能大功率直流電子負載，支持主從機并聯，可將功率擴展至600kW，50kHz高速測量、25kHz 動態測試、瞬間過功率加載能力，能滿足大功率大電流測試需求。

艾德克斯電子在新能源及功率電子行業有豐富的測試經驗， IT6500D 系列寬范圍大功率直流電源、IT8900 高性能大功率直流電子負載在大功率、高電壓、大電流的場景下均有高性能穩定表現，IT6400 雙極性直流電源具備雙極性及雙象限特性，超高的精度和分辨率是研發測試時的明星電源產品。

?
