現場電氣工程師在北京大興某熱處理產線改造現場 將新上的西門子S7-1200主控系統與現場老舊的歐姆龍E5EZ溫控儀表打通，實時讀取溫度數據并下發設定值。

一、開工前的“煩悶”時刻

早上剛到現場，項目經理就指著控制柜里那一排老設備說：“小鄭，產線升級，新的中控用西門子S7-1200，但底下那幾臺歐姆龍E5EZ溫控表還得留著用，老板要求今天必須把溫度數據讀上來，還能遠程改設定值。別搞什么復雜的編程，越快越好?！?/p>

我嘆了口氣。西門子走的是Profinet協議，那是工業以太網的高速公路；而老歐姆龍E5EZ只支持串口Modbus RTU，就像是鄉間土路。這倆“語言不通”，以往我得在西門子里寫一堆MB_CLIENT指令，還得算地址偏移、調超時時間，最麻煩的是溫控表的寄存器地址往往不是連續的，沒半天搞不定。

“幸好，這次帶了‘筑路工人’?！蔽遗牧伺陌锬桥_Modbus轉Profinet智能網關。今天的任務就是用它來搭這條路，讓西門子把E5EZ當成一個普通的IO模塊來用。

二、第一步：給“老古董”定規矩（歐姆龍E5EZ側配置）

首先得讓歐姆龍E5EZ溫控表準備好“聽指揮”。E5EZ本身就是一個標準的Modbus RTU從站設備，不需要寫程序，只需要通過面板按鍵設置參數。

我走到控制柜前，按下E5EZ的面板鍵，進入初始化菜單（通常需長按特定鍵組合，具體參考E5EZ手冊）：

通信參數設置 (Communication Settings)：

Unit No. (站號): 設為 1 (這是它在總線上的身份證)。

Baud Rate (波特率): 設為 19200 (這是現場抗干擾和速度的平衡點，需與網關一致)。

Data Length (數據位): 8 位。

Stop Bits (停止位): 1 位。

Parity (校驗位): Even (偶校驗，工業現場常用，防干擾)。

Protocol: 確認選擇 Modbus 模式。

重要動作：參數改完，E5EZ提示需重啟。我直接斷開儀表電源，等待幾秒后重新上電?？粗姘屣@示重新跳出當前溫度值，且通訊指示燈（如有）開始閃爍，我知道它已經準備好作為從站等待召喚了。

工程師筆記：溫控表的地址映射是坑最多的地方。E5EZ的當前溫度值（PV）通常在保持寄存器區，但具體地址（如40001還是40100）必須查手冊！我記得E5系列通常是4xxxx地址段對應保持寄存器，PV值地址往往是固定的，比如40101對應通道1的PV。這點稍后在網關配置時要特別小心。

三、第二步：訓練“翻譯官”（網關配置）

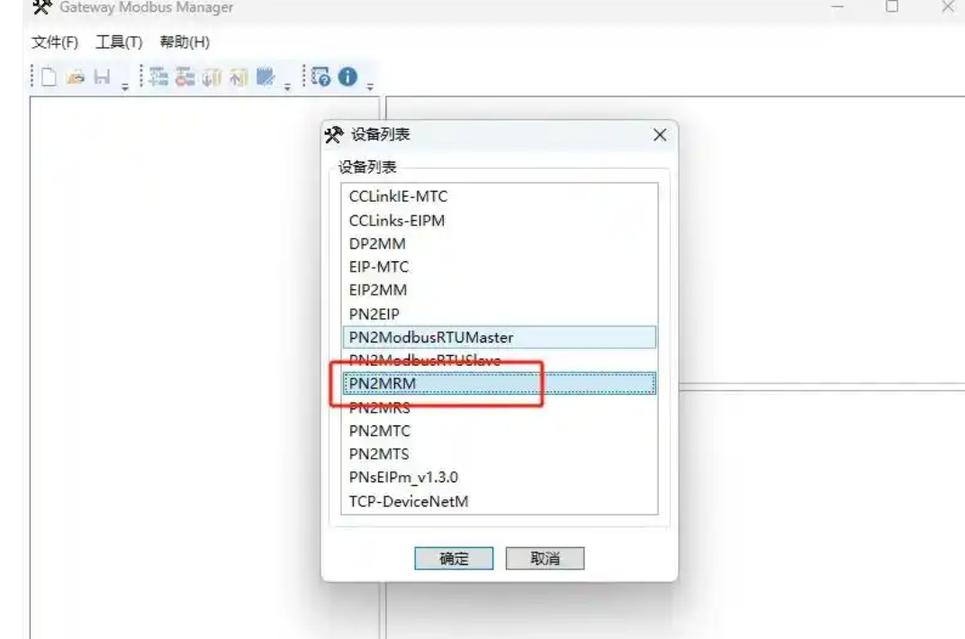

接下來是重頭戲，配置Profinet轉Modbus智能網關。我打開筆記本電腦，啟動專用的Gateway Configuration Studio軟件，新建了一個PN2MRM（Profinet轉Modbus RTU主站）的項目。

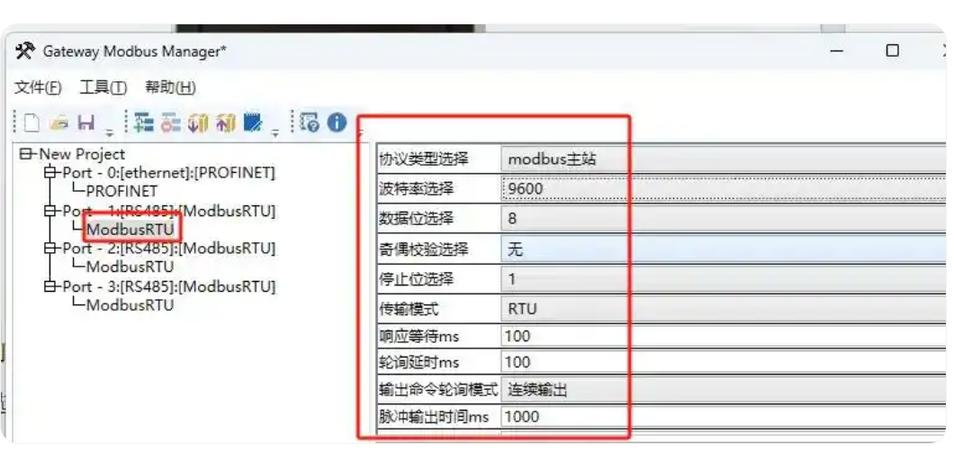

串口參數對齊：
在Modbus側設置里，我把波特率、數據位、校驗位全部照搬E5EZ的設置（19200, 8, E, 1）。這里有個細節：軟件提示“有奇偶校驗時，數據位選9代表8位+校驗”，我仔細核對后勾選了對應選項。

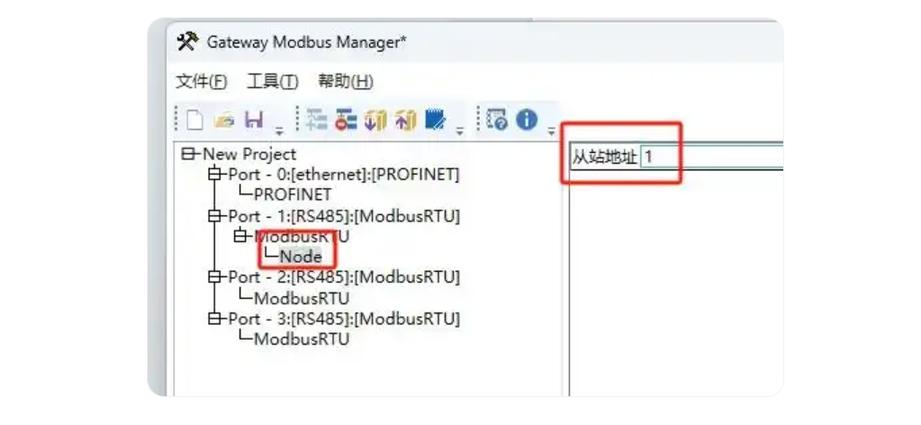

添加從站節點：
右鍵添加Node，填入站號1（對應E5EZ的Unit No.）。

定義“翻譯詞典”（地址映射）：
這是最核心的一步。我要讀E5EZ的當前溫度（PV）和設定溫度（SV）。

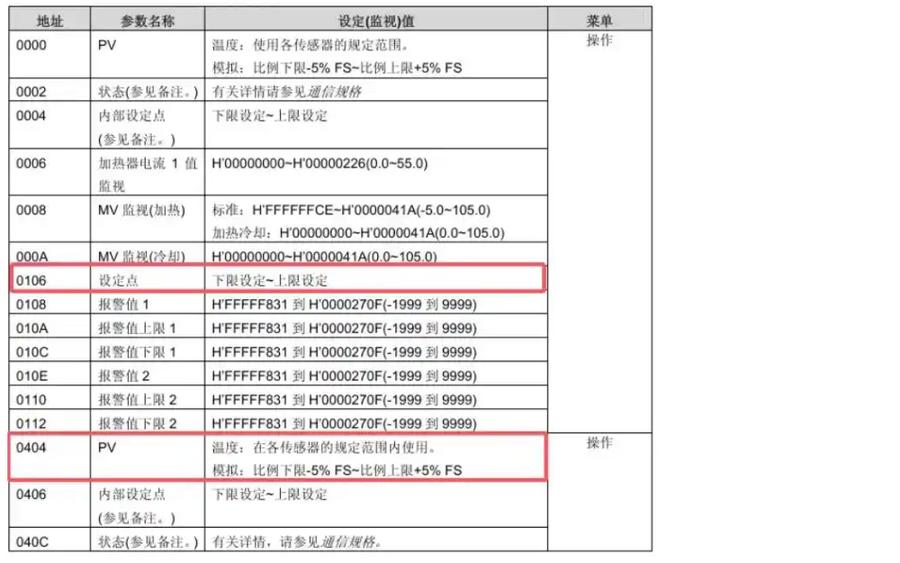

查閱手冊：翻開E5EZ的Modbus通信手冊，找到：

當前溫度 (PV): 保持寄存器地址 40101 (假設值，實際需按手冊，通常偏移量為100H或類似)。

設定溫度 (SV): 保持寄存器地址 40102。

功能碼選擇：03H（讀保持寄存器）。

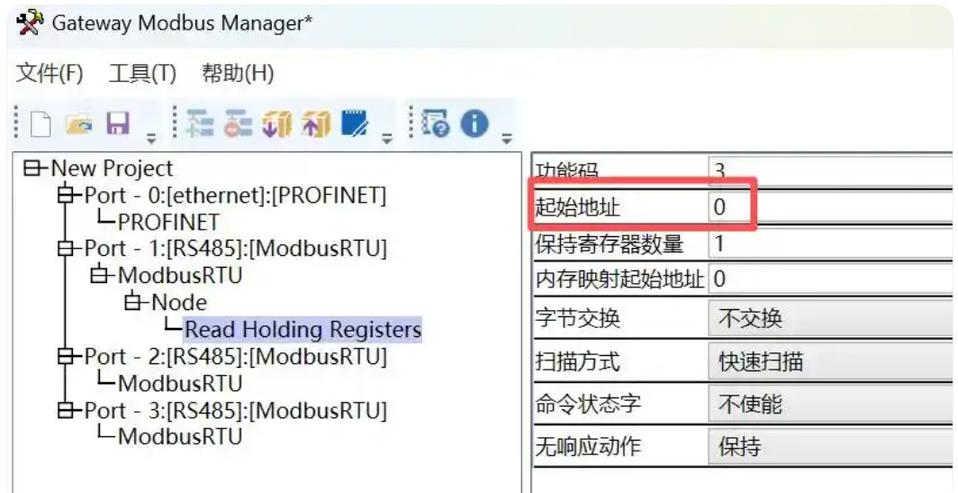

地址填寫：在Profinet轉Modbus智能網關的軟件中，填入起始地址 100 (注意：很多Modbus主站配置軟件填的是協議地址，即40101減去40000后的值101，或者是十六進制0x0065，具體視軟件定義。通常直接填十進制偏移量，這里我填101)。

數據長度：填2（讀PV和SV兩個寄存器）。

數據類型處理：溫控表的數據通常是整數帶一位小數（如255代表25.5℃），或者高低溫報警位混合。我在Profinet轉Modbus智能網關的軟件里設置了“數據縮放”，將讀取到的數值除以10，這樣西門子讀到的就是真實的25.5℃。

映射方向：將這部分Modbus數據映射到Profinet轉Modbus智能網關的Profinet輸入?yún)^(qū)（Input），供西門子讀取；將西門子的輸出區（Output）映射到Modbus寫命令（功能碼06H或10H），用于修改SV值。

配置完成，點擊“下載”。網線一插，網關指示燈由紅變綠，RUN燈常亮，通訊燈開始有節奏地閃爍——成了！

四、第三步：讓西門子“認清”（PLC側組態）

最后一步回到西門子博圖（TIA Portal）環境。

導入GSD文件：先把Profinet轉Modbus智能網關的GSDML文件導入博圖。這就像給西門子裝了個“驅動程序”，讓它認識這個新設備。

拖入組態：在網絡視圖里找到網關，拖進去，連上網線。

分配身份：

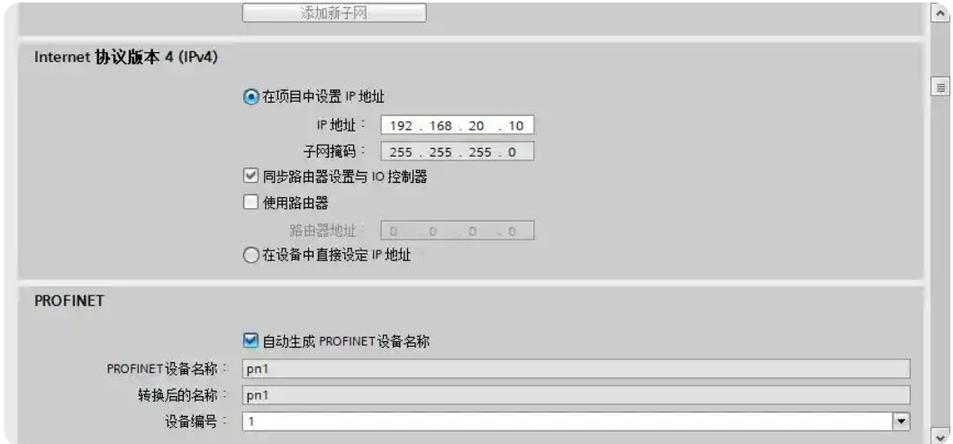

設置IP地址：確保和西門子在同一網段。

分配設備名稱：這是Profinet的“身份證”，必須和網關里預設的名稱一模一樣，否則永遠連不上。我在博圖里在線訪問，把設備名分配給了網關。

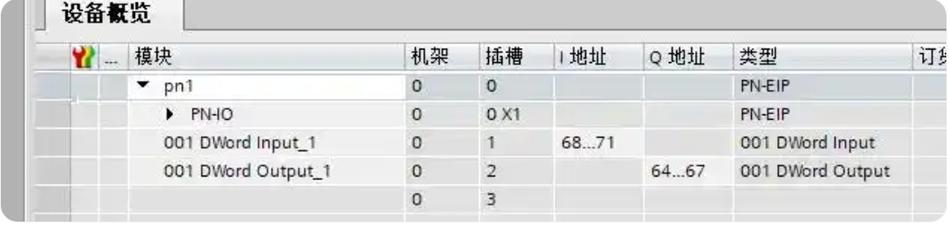

配置IO映射：雙擊網關模塊，設置輸入輸出長度。剛才在網關軟件里映射了2個字（PV和SV），這里我就設輸入長度為4字節（2個字），輸出長度也設4字節。

下載激活：點擊下載，博圖提示“分配設備名稱”，確認執行。

五、見證精彩的時刻

一切就緒。我打開西門子的監控表，找到剛才映射的地址區域（比如IW256和IW258）。
原本顯示“????”的數據，瞬間跳變成了具體的數值：255, 260……
經過我在網關里設置的除以10縮放，HMI上顯示的就是25.5℃和26.0℃！
那是歐姆龍E5EZ實時采集的溫度數據！

我試著在西門子HMI上修改設定溫度為30.0℃（即寫入數值300），幾秒鐘后，走到E5EZ面前，看到它的SV值果然變成了30.0。
我用萬用表量了一下485接線，A對A，B對B，穩穩當當。再打開Modbus Poll工具掛在一旁監測，報文收發正常，沒有CRC報錯。

“搞定！”我合上電腦，長舒一口氣。
整個過程，沒有在西門子里寫一行通訊代碼，也沒有去研究E5EZ復雜的內部邏輯。全靠這臺Profinet轉Modbus智能網關在中間“協調”：對西門子側是個普通的IO模塊，對E5EZ側是個標準的Modbus主站。

六、現場復盤

這次調試之所以這么順，主要歸功于三點：

協議轉換前置：把復雜的Modbus地址解析、高低字節交換、數據縮放工作甩給了Profinet轉Modbus智能網關，PLC只負責最簡單的IO讀寫。

地址映射精準：E5EZ這類儀表的寄存器地址往往有特定的偏移量（比如40001還是40101），我在配置網關前特意查了手冊，并在Modbus Poll上先驗證了一遍，避免了現場反復試錯。

GSD與設備名：Profinet調試中最容易踩的坑就是設備名不匹配，這次分配設備名時多確認了一遍，省去了半小時排查時間。

看著溫控屏幕上跳動的新鮮數據，項目經理表示了肯定。對于我們要在現場“救火”的工程師來說，這種免編程、配置化的解決方案，簡直就是救命稻草。特別是面對像E5EZ這種老式儀表，不用去深究晦澀的通訊指令手冊，簡直太棒了。
