一、項目背景

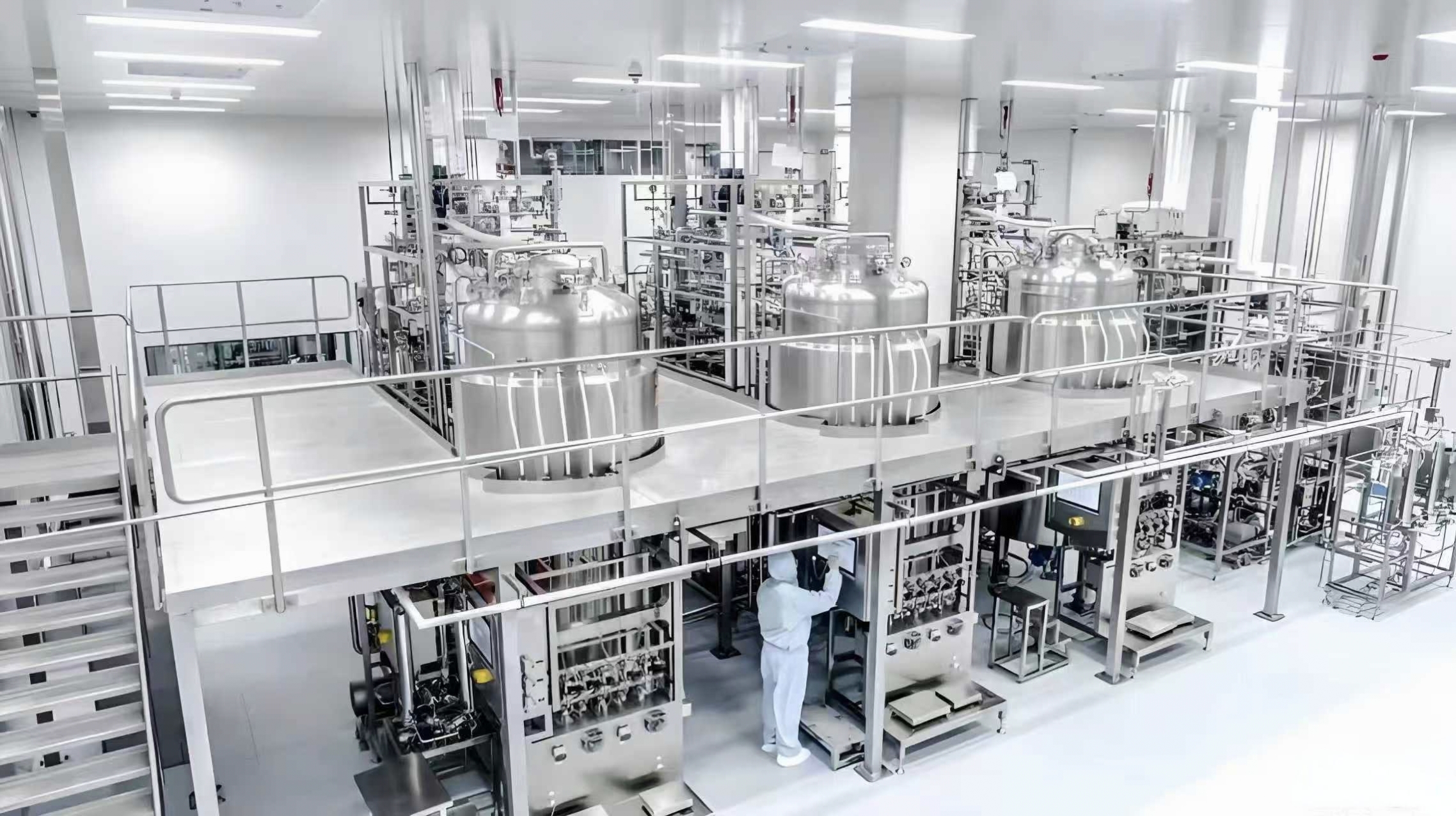

某大型醫藥生物制藥企業專注于疫苗與生物制劑研發生產，核心環節如生物發酵、藥品凍干等對溫控精度要求極高，需保持在±0.1℃以內，且所有溫度數據必須實時上傳，以滿足GMP認證中數據可追溯、過程可監控的嚴格要求。原產線采用歐姆龍E5CC-DN溫度控制器（DeviceNet協議），而新增的西門子S7-1200 PLC系統采用ProfiNet協議，兩者協議不兼容，導致溫度數據無法上傳至PLC，也無法實現遠程控制與參數設置，嚴重影響生產自動化與數據管理效率。為解決這一難題，企業最終選用塔訊TX 131-RE-DNM/PNS工業級協議轉換網關。該網關可實現DeviceNet與ProfiNet雙向協議轉換，具有高穩定性、配置簡便、適應嚴苛工業環境等特點，完全符合醫藥生產場景需求。

二、項目核心設備清單

1.協議轉換網關：塔訊 TX 131-RE-DNM/PNS，支持 DeviceNet 主站與 ProfiNet 從站雙重角色，通訊速率可調，具備過流、過壓保護功能。

2.PLC 設備：西門子 S7 - 1214C，作為 ProfiNet 主站，負責整個控制系統的邏輯運算和指令下發。

3.溫度控制器：歐姆龍 E5CC - DN，共 20 臺，分布在發酵罐、凍干機等關鍵設備上，采用 DeviceNet 協議，實現對各點位溫度的精準采集與本地控制。

4.輔助設備：西門子交換機 SCALANCE XB005，用于 ProfiNet 網絡信號傳輸；DeviceNet 總線電纜（屏蔽雙絞電纜），保障 DeviceNet 網絡穩定通訊。

三、項目實施過程

（一）硬件部署與接線

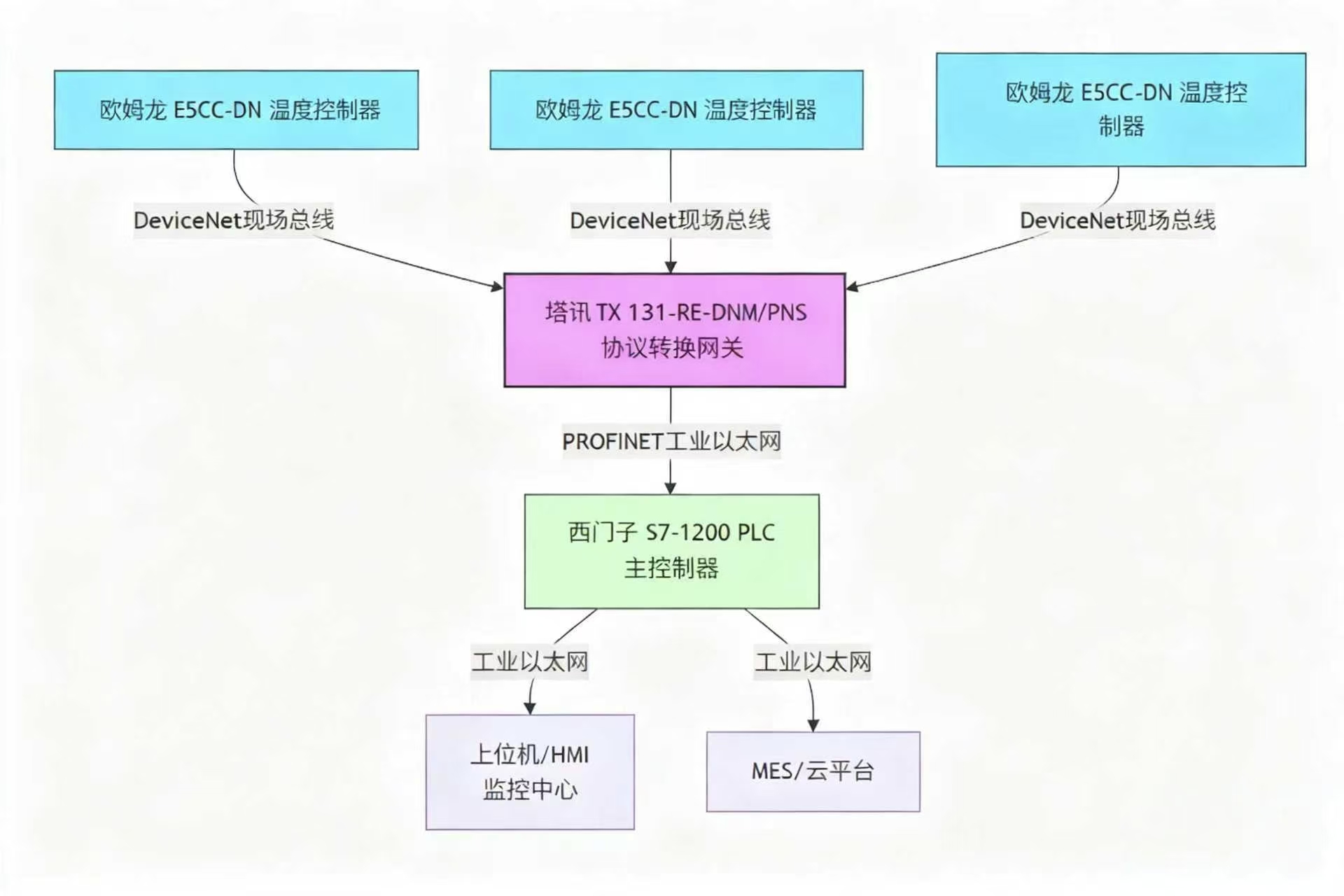

1.ProfiNet 側接線：將西門子 S7 - 1214C PLC 的以太網口通過網線連接至西門子 SCALANCE XB005 交換機，塔訊TX 131-RE-DNM/PNS網關的 ProfiNet 以太網口同樣接入該交換機，形成 ProfiNet 局域網。網關 ProfiNet 側采用 RJ45 接口，支持 10/100M 自適應以太網速率。

2.DeviceNet 側接線：塔訊TX 131-RE-DNM/PNS協議轉換網關的 DeviceNet 接口通過屏蔽雙絞電纜與 20 臺歐姆龍 E5CC - DN 溫度控制器的 DeviceNet 接口串聯，網關作為 DeviceNet 主站，所有溫度控制器為從站。接線時嚴格按照 DeviceNet 總線標準，終端電阻接入總線兩端，確保信號穩定，屏蔽層接地處理，防止電磁干擾。

3.供電配置：網關采用 DC24V 供電，與 PLC 共用同一套工業電源，確保供電電壓穩定，避免因電壓波動導致通訊中斷。

（二）軟件配置

1.ProfiNet 從站配置（西門子博途軟件）：打開博途 TIA Portal 軟件，新建項目并添加西門子 S7 - 1214C PLC 型號。導入塔訊TX 131-RE-DNM/PNS協議轉換網關的 GSD 文件，在 ProfiNet 網絡中添加該網關作為從站，設置網關的 ProfiNet 設備名稱和 IP 地址，與 PLC 在同一網段。分配輸入 / 輸出（I/O）地址，將溫度控制器的溫度數據、運行狀態等映射到 PLC 的輸入地址區，將 PLC 的控制指令映射到網關的輸出地址區，完成 ProfiNet 側通訊配置。

2.DeviceNet 主站配置（塔訊專用配置軟件）：安裝塔訊 TX131 系列網關配套的 DeviceNet 配置軟件，通過網線連接網關進行參數配置。在軟件中設置網關為 DeviceNet 主站模式，掃描并添加 20 臺歐姆龍 E5CC - DN 溫度控制器，逐一設置每臺設備的 DeviceNet 節點地址。配置數據映射關系，將溫度控制器的測量值、報警狀態等數據上傳至網關，同時接收來自 PLC 的控制指令，實現雙向數據傳輸。

（三）系統調試

1.單點調試：分別測試每臺歐姆龍 E5CC - DN 溫度控制器與網關的通訊狀態，通過塔訊配置軟件查看溫度數據是否準確上傳，手動發送控制指令測試控制器是否正常響應。

2.網絡聯調：啟動西門子 S7-1214C PLC，在博途軟件的在線監控界面查看網關上傳的溫度數據，驗證數據傳輸的實時性和準確性。通過 PLC 下發溫度設定值、啟停指令，觀察溫度控制器是否同步執行，確保整個控制系統運行正常。

3.穩定性測試：連續運行系統 72 小時，監測網關通訊狀態、數據傳輸穩定性以及設備運行情況，期間無通訊中斷、數據丟失等問題，滿足醫藥生產 24 小時連續運行的需求。

三、應用效果

1.實現協議無縫兼容：通過塔訊TX 131-RE-DNM/PNS工業智能網關，成功解決了西門子 ProfiNet 協議 PLC 與歐姆龍 DeviceNet 協議溫度控制器的通訊難題，實現了溫度數據的實時上傳和遠程控制。

2.提升生產管控精度：溫度控制精度穩定在 ±0.05℃，遠超項目要求的 ±0.1℃，有效保障了生物發酵、藥品凍干等核心工藝的穩定性，提升了產品質量。

3.滿足合規要求：所有溫度數據實時存儲并可追溯，符合 GMP 認證對生產過程數據的管理要求，為企業通過合規審核提供了有力支撐。

4.降低運維成本：網關運行穩定，故障率低，且配置便捷，減少了設備維護工作量。同時，遠程控制功能減少了現場人工操作，提升了生產效率。

五、項目總結

本項目通過選用塔訊TX 131-RE-DNM/PNS工業級協議轉換網關，成功搭建了西門子 S7-1200 PLC 與歐姆龍 E5CC-DN 溫度控制器之間的通訊橋梁，完美適配了醫藥生物制藥行業對溫度控制和數據管理的嚴苛要求。該網關在實際應用中展現出的高穩定性、強兼容性和便捷的配置方式，為醫藥行業解決不同協議設備的互聯互通問題提供了可靠的解決方案，具有廣泛的推廣價值。
