晶圓探針設備是半導體后道測試環節中的核心裝備，主要由晶圓輸送系統、晶圓承載臺、探針卡及檢測系統等構成。其核心功能是在晶圓切割前，對每一顆晶粒（Die）進行電性測試，以確保芯片功能與性能的可靠性。探針臺通過精密運動平臺驅動晶圓或探針卡，實現探針與晶粒電極的微米級精準對位，并完成信號傳輸與性能檢測。設備的運動精度與穩定性，直接決定了測試效率與最終芯片良率。

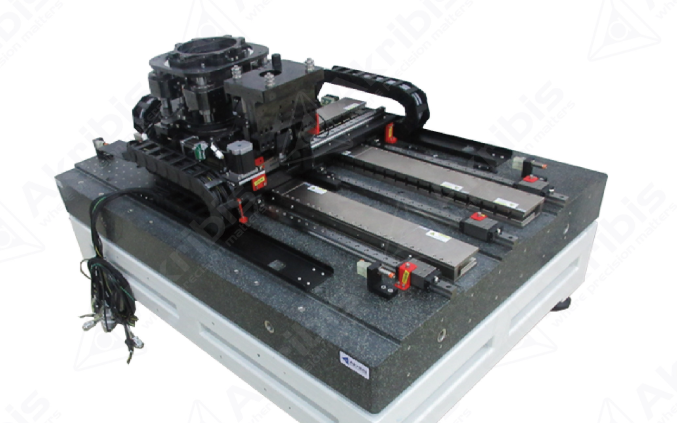

面對日益嚴苛的工藝要求，探針臺必須具備高定位精度、多自由度協同控制以及納米級的運動穩定性。雅科貝思推出的XYZFT超精密運動平臺，正是為滿足這一高端應用場景而設計。該平臺采用無鐵芯直線電機直驅技術，結合多軸協同控制算法與高精度光柵編碼器閉環反饋，支持實時動態補償，顯著提升了系統的動態響應速度與控制精度。

在關鍵性能指標方面，該平臺實現了：
重復定位精度：±0.5 μm
直線度與平面度：≤3 μm
俯仰/偏擺精度：≤6 arcsec
最小步進：0.1 μm
T軸旋轉精度：≤1.5 arcsec

值得一提的是，晶圓探針臺在測試過程中不僅承載著較大的負載（如12寸探針臺吸盤負載可達30 kg），還需應對數千至上萬根探針同時接觸時產生的巨大頂升力，最高可達500 kg。在此類極端負載條件下，雅科貝思平臺仍能將形變控制在5 μm以內，展現出卓越的結構剛性與運動穩定性。
此外，為滿足不同工藝場景的測試需求，雅科貝思還提供寬溫域高低溫平臺選項（-80°C至200°C），并搭配專用軟硬件系統，實現對低頻振動的有效抑制，幾乎做到“零振動”控制。隨著晶圓探針臺對精度與穩定性的要求不斷提升，雅科貝思亦推出超精密多軸氣浮平臺系列，為高端探針測試設備提供更優解決方案。
