深圳市科瑞杰科技有限公司-波形測量儀器一直在電力系統相關研發中起著非常重要的作用，當你需要測試高壓電或在其他危險環境中完成測試時，具有遠程操控能力的測量儀器變得不可或缺。近年來，橫河測試測量就在不斷優化遠程操控的測量解決方案。

橫河示波記錄儀DL950以及混合信號示波器DLM3000/DLM5000，在繼承了傳統橫河YOKOGAWA示波器的特點，增加了更加靈活易用的新功能，可以提高用戶的工作效率，并滿足當今機電一體化設計的前瞻需求；同時也為客戶提供了多種遠程操控的解決方案。

本文向大家推薦幾個適用于危險環境測量的遠程操控解決方案。

利用WEB服務器方式的遠程操控

示波記錄儀DL950搭載了WEB服務器功能（DLM系列暫不支持），通過此功能可以非常輕松地實現對儀器的遠程操控。同時，還配有儀器信息顯示、遠程監測和文件下載等功能。

通過以下步驟可以使用WEB服務器功能

01通過網線將儀器與PC相連；
02設置IP，并使儀器與PC保持ping通狀態；
03PC端打開瀏覽器，輸入儀器的IP；
04輸入登錄用戶名與密碼；
05打開WEB服務器界面（圖1）并使用。

圖1：DL950 WEB服務器的遠程控制界面

注：用戶名與密碼是DL950上FTP/Web Server的用戶名和密碼（圖2）。用戶名默認為anonymous。

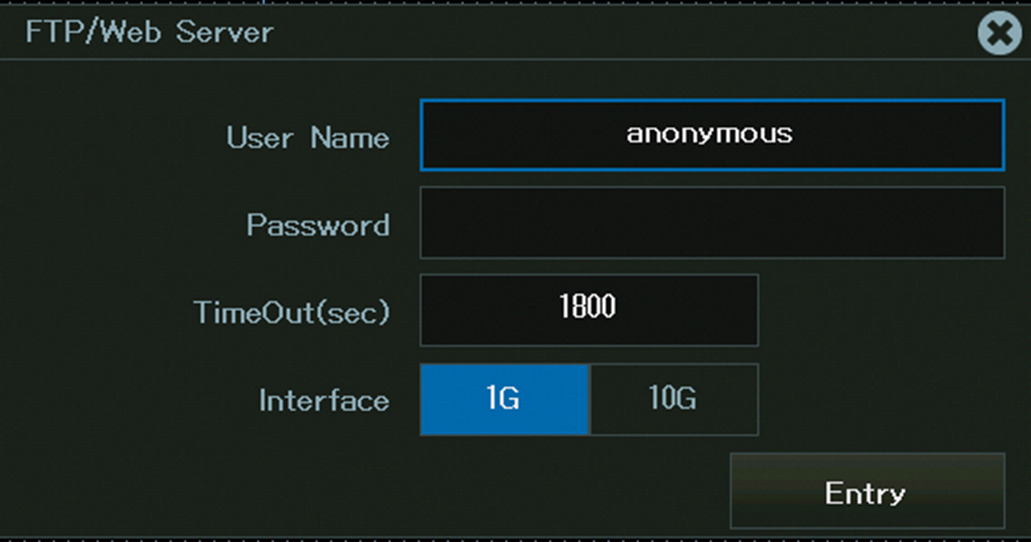

圖2：DL950 FTP/Web Server用戶名和密碼設置

利用通信的方式遠程操控

用戶可以利用通信的方式，向儀器發送通信命令，以達到遠程操控目的。利用橫河測試測量所提供的通信類庫TMCTL（橫河測試測量官網下載），可以非常輕松地實現PC與儀器的通信。

TMCTL涵蓋了各種類型接口的API，用戶可以通過C++、C#和VBA等編程語言調用TMCTL中的API，實現上位機與儀器的通信（圖3）。同時，還可以通過python等其他編程語言間接調用TMCTL類庫。

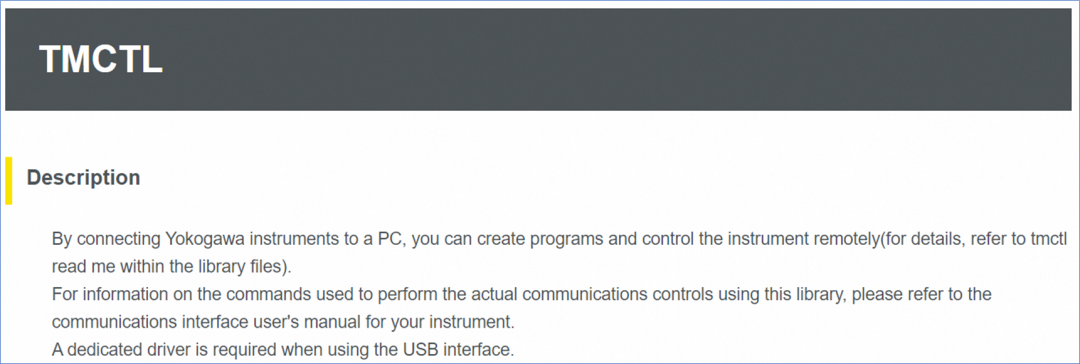

圖3：TMCTL通信類庫簡介，引用自橫河測試測量官網

使用TMCTL時，需要注意的事項如下

01使用USB，GPIB或RS232接口通信時，需安裝相應的驅動（USB驅動是橫河提供）
02正常的通信都是從連接儀器開始(API: Initialize)。通信結束時需斷開連接(API: Finish）
03有時需要對發送的命令進行編碼，同時在獲取回復數據時也可能需要解碼。

注：更多橫河測量儀器集成化方案，請參考往期文章：《橫河測量儀器與上位機的通信》

利用集成軟件平臺IS8000遠程操控

IS8000軟件平臺是一套能加速工程流程的集成解決方案。它是一款高度集成了多臺儀器時序、控制和數據采集的突破性軟件，創建了一套可靠、高效和統一的全方位測量組件（圖4）。

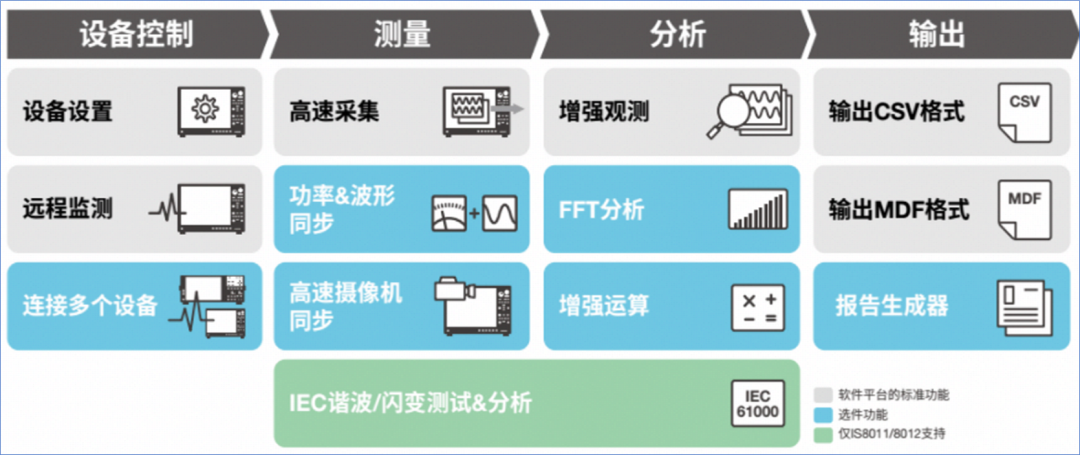

圖4：IS8000功能模塊，引用自橫河測試測量官網

示波記錄儀DL950以及混合信號示波器DLM3000/DLM5000均可通過IS8000進行遠程操控、監視和配置。不僅如此，還可以通過此功能直接下載儀器的波形文件（wdf文件）。

遠程操控使用步驟如下

01啟動IS8000，選擇Remote Control功能塊；
02根據通信接口，選擇相應的連接方式連接儀器；
03成功連接儀器之后，將自動跳轉至遠程操控界面（圖5）。

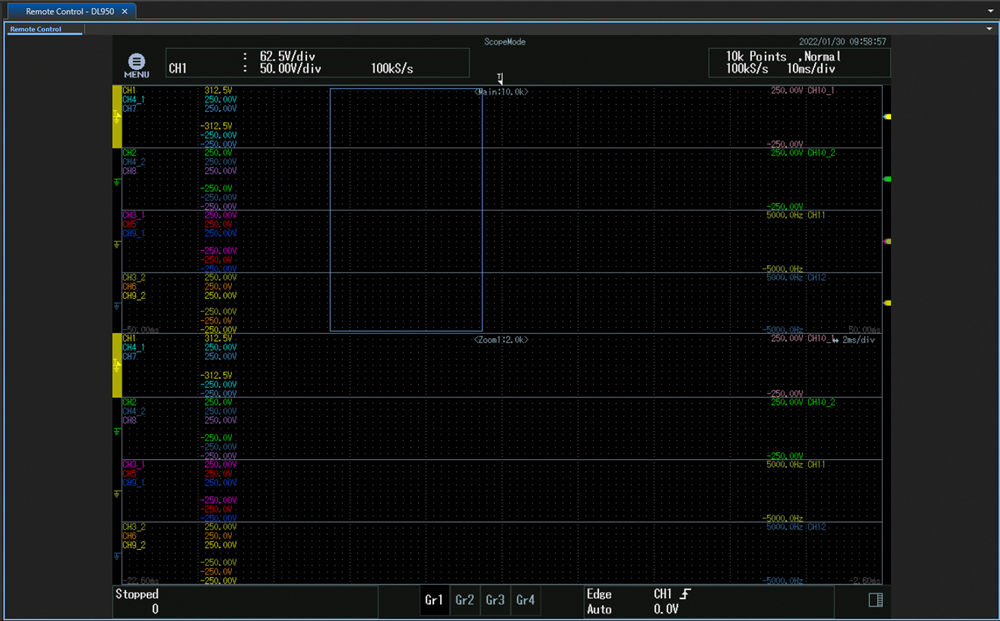

圖5：IS8000遠程控制界面

以上是橫河波形記錄儀器遠程操控測量方案的簡單介紹，更多技術解決方案，歡迎垂詢。
