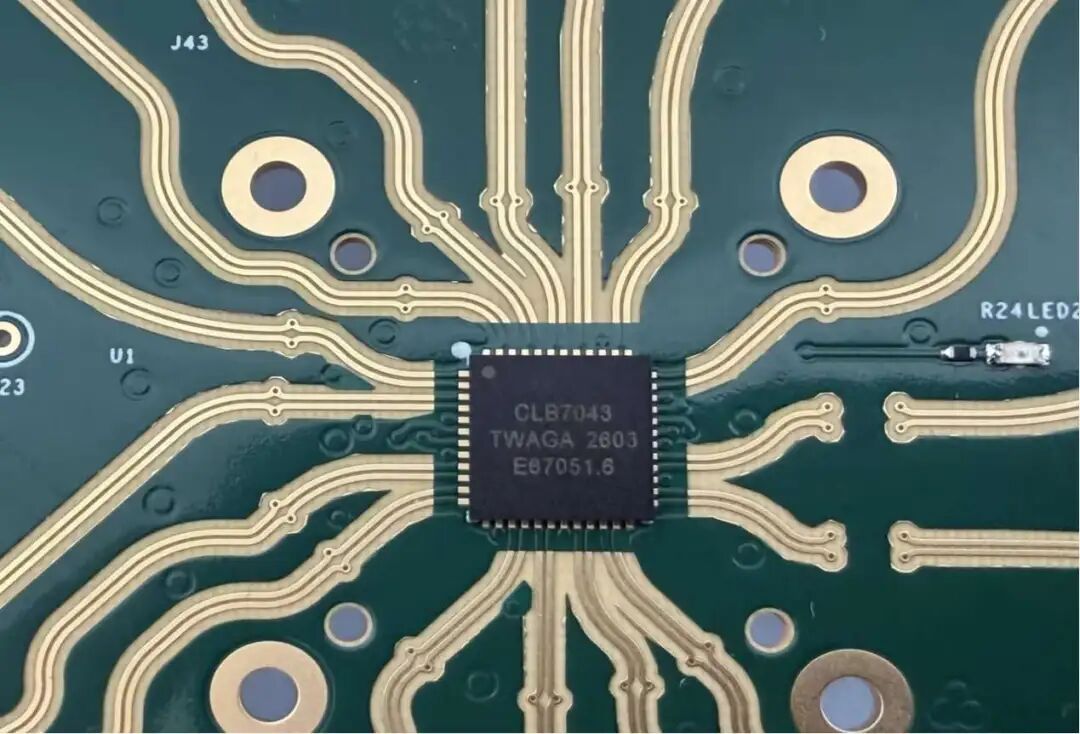

近日，核芯互聯正式發布了面向高端通信與數據轉換系統的國產高性能時鐘緩沖器芯片——CLB7043。作為一款集成了時鐘分發、相位管理、確定性同步等復雜功能的高性能模擬芯片，CLB7043在核心的相位噪聲與附加抖動指標上取得了突破性進展。其實測數據顯示，其在高頻基頻模式下的性能表現已躋身世界一流水平，為寬帶無線通信、相控陣系統及高端測試測量儀器等領域提供了強有力的核心器件支撐。CLB7043在封裝和硬件層面完全兼容HMC7043。

一、 核心性能實測：極致純凈的時鐘信號

低附加抖動是衡量時鐘緩沖器性能的核心指標，直接決定了數據轉換系統的信噪比（SNR）與無雜散動態范圍（SFDR）。在核芯互聯實驗室的嚴格測試中，CLB7043展現了卓越的噪聲抑制能力與信號完整性。

1. 超低附加抖動，突破性能極限在基頻模式下，CLB7043表現出了驚人的低抖動特性。

高頻段實測數據：在3GHz輸入/3GHz輸出以及6GHz輸入/3GHz輸出的嚴苛測試條件下，CLB7043實測附加抖動均僅為11fs RMS（積分帶寬12k-20MHz）。

技術意義：這一數據意味著在高頻采樣應用中，CLB7043引入的噪聲微乎其微，能夠充分釋放高位數ADC/DAC的性能潛力，確保系統在高頻段仍能保持極高的動態范圍。

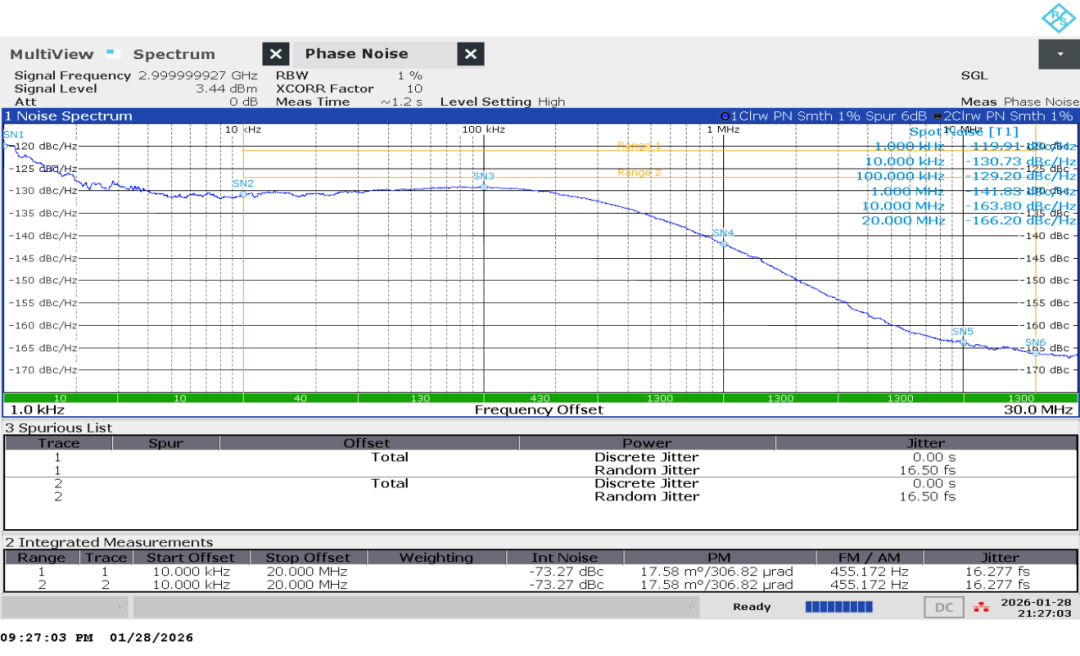

SMA100 3Ghz輸入信號源

CLB7043：3G輸入，3G輸出

SMA100 6Ghz輸入信號源

CLB7043：6G輸入，3G輸出

SMA100 2.4576Ghz輸入信號源

CLB7043：2.4576G輸入，2.4576G輸出

2. 優異的相位噪聲底噪芯片內部采用了優化的時鐘分配網絡設計，實測輸出相位噪聲底噪極低，有效抑制了近端噪聲的擴散，為精密頻率合成與時序同步提供了堅實的硬件基礎。

3. 多模式下的信號完整性

多電平支持：支持LVPECL、LVDS、CML、CMOS等多種輸出邏輯電平，覆蓋從超高頻射頻到基帶邏輯的各類接口需求。

清晰的信號質量：在不同輸出頻率（從低頻至3.2GHz）下，輸出波形圖清晰張開，上升/下降沿陡峭。

驅動能力可調：創新性地集成了強弱驅動調節選項，用戶可根據板級傳輸線長度、負載電容及功耗預算靈活配置，有效解決了傳統高速信號驅動中常見的過沖、振鈴及信號跌落問題。

cml 3G差分輸出

lvpecl 3G 差分輸出

lvds 1.5G 差分輸出

二、 深度解析：功能架構與技術亮點

CLB7043不僅僅是一個時鐘信號復制器，更是一個功能完備的時鐘管理核心。其通過SPI接口實現了高度的編程靈活性，支持多通道獨立分頻、相位調整及復雜同步功能。

1. 強大的輸入與分發能力

寬頻帶輸入支持：芯片支持最高達3.2GHz的直接輸入頻率，通過內置的可編程÷2模式，輸入頻率范圍更可擴展至6GHz，全面覆蓋主流射頻與基帶時鐘頻段。這種寬頻帶特性使其能夠直接承接VCO的高頻輸出，省去了前置分頻電路。

14路獨立輸出通道：提供14路可配置輸出通道。每路通道均支持獨立編程，分頻比范圍寬達1至4094。系統工程師僅需一個輸入源，即可生成多路不同頻率的時鐘信號，分別驅動ADC采樣時鐘、DAC時鐘、FPGA邏輯時鐘及本振參考時鐘，極大地簡化了時鐘樹架構，降低了BOM成本。

2. 精密的相位管理機制在多通道、多芯片同步系統中，相位一致性至關重要。CLB7043配備了雙重延遲機制，實現了皮秒級的時序控制：

數字粗調：以半個輸入時鐘周期為步進，提供高達17檔（約8.5個周期）的延遲調節范圍。這足以補償由PCB布局布線長度差異引起的大幅度傳播延遲。

模擬微調：提供約25ps分辨率的精細延遲調整，可實現皮秒級的精密相位微調。配合數字粗調，能夠確保整個陣列信號在時間軸上嚴格對齊。

3. 完善的JESD204B標準支持CLB7043專為高速數據轉換系統設計，深度支持JESD204B子類1標準，解決了多通道數據采集中的確定性延遲難題。

SYSREF生成：芯片內部集成脈沖發生器，可靈活配置為單次脈沖、周期脈沖或特定長度脈沖序列，滿足不同系統架構的同步需求。

確定性同步：支持RFSYNCIN引腳觸發或SPI控制的同步請求，確保多芯片系統中所有器件能夠檢測到同一時鐘邊緣，消除上電復位引入的隨機相位差。

三、 典型應用場景：賦能高端電子系統

憑借其極低抖動、14路獨立輸出及精密相位控制的特點，CLB7043主要面向?qū)r序要求極為嚴苛的高端領域。

1. 5G/6G寬帶通信與Massive MIMO系統在多載波宏基站射頻單元（RRU）及大規模天線陣列系統中，CLB7043可將單路參考時鐘精準分發至多達14個轉換器通道。其確定的相位關系和極低抖動特性，直接提升了系統的EVM（誤差矢量幅度）性能，助力通信設備在寬帶高階調制（如1024QAM）下保持高吞吐量與低誤碼率。

2. 相控陣天線系統與精密射頻前端相控陣天線系統通常包含成百上千個收發單元，要求所有單元保持高度的相位一致性。CLB7043憑借其粗調+細調雙重延遲功能，可精確補償PCB走線差異，實現納秒級甚至皮秒級的波束指向精度。特別是在復雜電磁環境應用中，CLB7043的高穩定度時鐘能為高速數據采集與瞬時頻率響應提供關鍵支撐，提升系統在強干擾背景下的信號提取與處理能力，廣泛適用于高端國防電子與航空航天領域。

3. 高速數據采集與精密測量儀器在高端示波器、頻譜分析儀及雷達測試儀中，系統對采樣時鐘的相位噪聲極其敏感。CLB7043的11fs超低附加抖動特性，能最大限度地保留前端的微弱信號特征，降低系統本底噪聲，從而提升儀器的測量靈敏度與動態范圍。

4. 醫療影像與工業控制在MRI（核磁共振）及高端CT設備中，高精度的時序同步是成像清晰度的關鍵。CLB7043提供的確定性同步功能，能夠確保多通道采集數據的相位對齊，有效降低圖像偽影，提高診斷準確性。

四、 技術演進與未來展望

作為一款國產新品，CLB7043在展現強大核心競爭力的同時，也在持續進行技術迭代。核芯互聯研發團隊秉持實事求是的科學態度，在分頻模式下的噪聲優化、功耗控制以及全溫范圍內的可靠性方面不斷深耕。

可靠性提升：針對LDO啟動邏輯、輸入緩沖器電流驅動能力進行了專項優化，確保了芯片在-40℃至+85℃工業級溫度范圍內的穩定運行。

持續優化：后續版本將進一步降低核心功耗，優化分頻模式下的相位噪聲表現，并持續提升模擬延遲的線性度，以滿足更嚴苛的低功耗、高性能應用需求。

結語

CLB7043的發布，標志著國產高端時鐘芯片在低抖動、高集成度方向上的重大突破。其在高頻基頻模式下的11fs極低抖動表現、14通道獨立配置的靈活性以及完善的JESD204B支持，證明了中國廠商已具備獨立設計世界級高性能時鐘芯片的能力。核芯互聯將繼續秉持“自主可控、性能為王”的理念，持續打磨產品，為中國通信、雷達與工業控制產業提供一顆強有力的“芯”臟。

更多技術詳情與樣片申請，請聯系核芯互聯技術支持團隊。
