近日，核芯互聯正式推出新一代高性能、低相位噪聲可編程任意時鐘發生器——CLG6965。該芯片專為高性能消費電子、網絡通信、工業控制及數據通信領域打造，在極其緊湊的封裝內，集成了強大的時鐘生成與管理功能，以超低抖動、前沿的PCIe Gen6支持以及高度靈活的可編程性，在PCIe Gen6 (SSC off)(PLL BW of 500K–1.8MHz, CDR = 20MHz)測試條件下，抖動的典型值僅為30fs，為國產時鐘芯片提供了新的選擇。

一、 極致尺寸：4×4mm小封裝，釋放PCB空間

在服務器主板、交換機線卡及高端嵌入式系統中，PCB面積的優化至關重要。CLG6965采用了業界通用的4 × 4 mm24-VFQFPN 封裝工藝，在保證高性能的同時實現了體積的最小化。這一極致的小封裝設計，意味著：

節省空間：相比傳統大封裝時鐘芯片，體積大幅縮減，更適合交換機、路由器等高密度板卡設計。

布局靈活：允許工程師將其更緊湊地放置在芯片組附近，縮短信號傳輸距離，改善信號完整性。

無縫替換：作為通用時鐘發生器，該封裝符合業界主流標準，便于工程師進行國產化替代設計，降低替換成本。

二、 性能強勁：超低抖動，前瞻支持PCIe Gen6

在保持封裝小巧的同時，CLG6965也保證高時鐘信號性能：

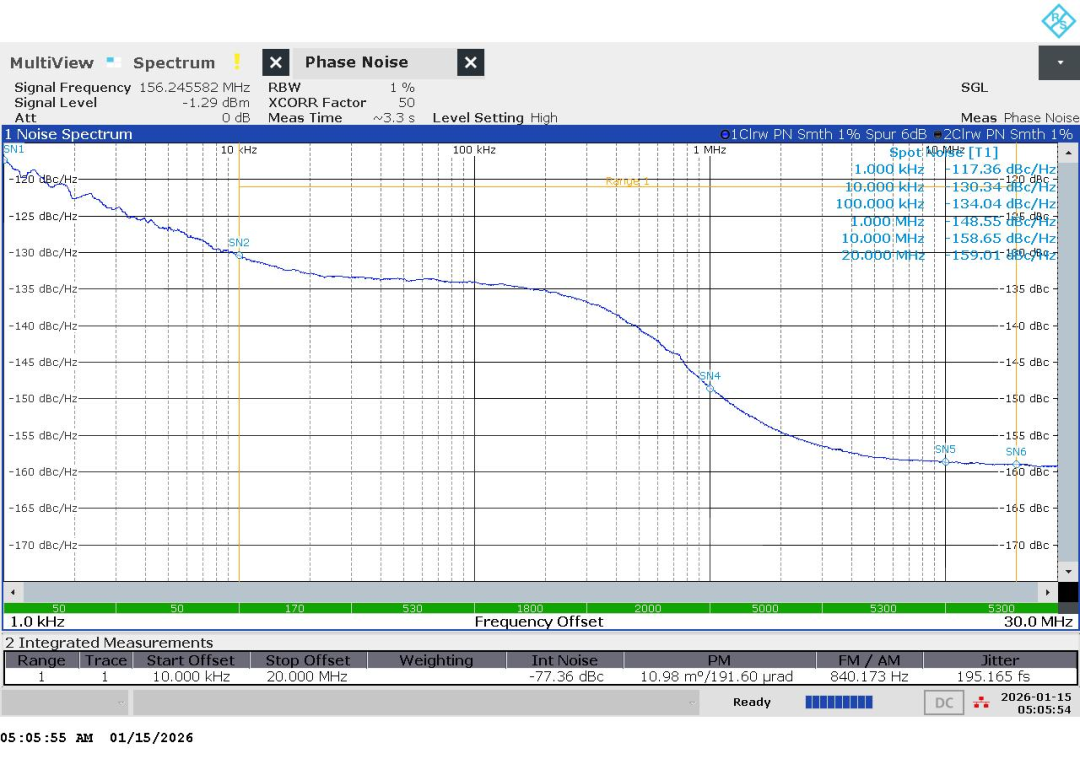

1. 超低抖動設計芯片內置高性能低噪聲PLL，輸出相位抖動典型值低至0.2ps RMS，全溫范圍內典型抖動小于0.4ps RMS。這一指標能夠滿足高速接口對時鐘質量的嚴苛要求，有效提升系統的信噪比與穩定性。

2. 緊跟高速接口趨勢：支持PCIe Gen6緊跟高速計算發展步伐，CLG6965完美支持PCI Express Gen 1.0 至 Gen 6.0（SSC Off模式），以及Gen 1.0 至 Gen 4.0的擴頻時鐘（SSC On模式）。這意味著無論是當下的主流服務器設計，還是下一代AI計算平臺，CLG6965都能提供精準可靠的時鐘支持。

3. 寬頻VCO與任意頻率生成

內置5GHz~6GHz寬范圍VCO，支持從極低頻（1kHz）到350MHz的差分輸出，以及最高200MHz的LVCMOS輸出。基于分?jǐn)?shù)分頻技術，可實現精度高達50ppb的任意頻率轉換，滿足音視頻等非標頻應用需求。

三、 功能特色：四大OTP配置，靈活應對復雜場景

CLG6965不僅在性能上表現出色，更通過一系列特色功能，大幅簡化了系統設計流程，提升了產品的易用性與靈活性。

1. 四組OTP存儲器，硬件管腳一鍵切換這是CLG6965的一大亮點。芯片內部集成了四組一次性可編程（OTP）存儲器。

靈活配置：工程師可以通過GPIO或引腳拉電阻方式，在四種預設配置間輕松切換。

一物多用：同一顆芯片可以適配不同的系統模式（如全功能模式、省電模式）、不同的地區標準，或用于生產線的極限測試，無需更換物料，極大簡化了BOM管理。

2. 高可靠性：冗余輸入與無毛刺切換針對服務器、電信線路卡等對可靠性要求極高的場景，CLG6965提供了雙時鐘輸入冗余功能。在主備時鐘源切換過程中，芯片可實現無毛刺切換，確保下游設備在時鐘源故障或維護期間維持正常運轉，提升系統魯棒性。

3. 多樣化輸出與獨立擴頻

混合電平支持：提供4對通用差分輸出（支持LVPECL、LVDS、HCSL）和1個LVCMOS參考時鐘輸出。支持1.8V、2.5V、3.3V混合電壓供電，輕松實現電平轉換。

獨立擴頻（SSC）：每個輸出通道均支持獨立的擴頻調制，可有效降低系統EMI干擾，幫助產品通過電磁兼容認證。

四、 典型應用場景

憑借小封裝、高性能、靈活配置的核心優勢，CLG6965適用于廣泛的終端產品：

網絡通信：以太網交換機、路由器、MSAN/DSLAM/PON、電信線路卡。

高速計算與存儲：服務器主板、FPGA/處理器時鐘板卡、光纖通道、SAN存儲設備。

消費與工業：多功能打印機、廣播音視頻設備、工業自動化控制。

結語

CLG6965的發布，展示了核芯互聯在高性能時鐘芯片設計領域的深厚積累。作為一款支持PCIe Gen6、具備四組OTP配置功能的4×4mm時鐘發生器，CLG6965將有力支撐國內通信與計算產業的升級需求，為工程師提供更具性價比、更易用的設計選擇。

如需獲取樣片申請、評估板支持或更詳細的數據手冊，請聯系核芯互聯技術支持團隊。
