經典西門子S7-1200PLC，擁抱PROFINET轉EtherCAT網關

一、為什么需要協議轉換？

西門子S7-1200原生僅支持Profinet，而倍福AX5000伺服驅動器僅支持EtherCAT。兩者協議不兼容，無法直接通信。profinet轉ethercat網關

解決方案：采用穩聯WL-PN-ECATM協議網關

對S7-1200：作為標準Profinet從站

對AX5000：作為EtherCAT主站?
實現“PLC→網關→伺服”的透明數據通道。

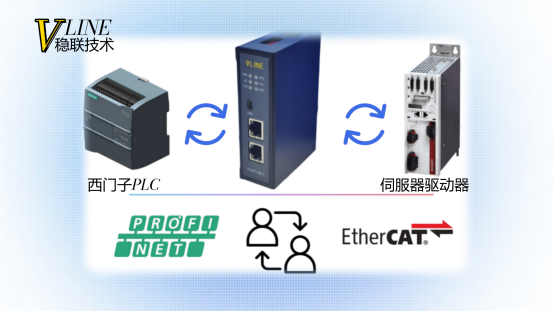

S7-1200通過Profinet連接穩聯網關，網關驅動倍福AX5000伺服

二、配置三步走

1.TIAPortal組態

安裝穩聯技術提供的GSDML文件

添加S7-1200和profinet轉ethercat網關到網絡視圖

手動分配設備名稱（如PN-ECAT）和IP（如192.168.20.18）

配置I/O：建議8字節輸入+8字節輸出

2.網關配置

登錄WL-PN-ECATM網關配置工具

選擇主站和從站設備

輸入IP地址和設備名稱

映射關鍵PDO，如：

輸出：0x6040（控制字）、0x607A（目標位置）

輸入：0x6041（狀態字）、0x6064（實際位置）

3.PLC啟動連接

下載程序后，在線監控I/Q區數據

確認profinet轉ethercat網關設備正確云運行并執行命令，至此配置完成，通過穩聯技術WL-PN-ECATM網關讓S7-1200無需改動即可控制倍福AX5000伺服。

讓經典PLC擁抱EtherCAT未來。?
獲取GSD文件、配置模板或技術支持，請聯系穩聯技術官方團隊。
