1. 執行摘要：算力與能源的各種博弈

隨著以大語言模型（LLM）和生成式人工智能（GenAI）為代表的AI技術呈指數級爆發，數據中心正經歷著一場前所未有的物理基礎設施危機。當單機柜功率密度從傳統的10kW-20kW向100kW甚至1MW邁進時，傳統的低壓交流配電架構已觸及物理極限。NVIDIA的Blackwell/Rubin架構與Google TPU v5/v6集群不僅重新定義了計算性能的邊界，更倒逼了能源基礎設施的底層重構。在此背景下，800V高壓直流（HVDC）架構與固態變壓器（Solid State Transformer, SST）不再是遙遠的未來概念，而是支撐“AI工廠”運轉的必要條件。

SST作為一種基于電力電子技術的主動型電能變換裝置，通過高頻鏈技術實現了電壓變換、電氣隔離與能量管理的深度融合。它不僅是連接中壓電網與低壓直流母線的核心樞紐，更是實現“電網-芯片”（Grid-to-Chip）極致效率的關鍵一環。傾佳電子楊茜將深入解讀NVIDIA與Google TPU配套的SST技術白皮書，剖析其背后的技術邏輯，并結合中國國情，探討國產SST固態變壓器的研發難點、市場出路，以及國產碳化硅（SiC）功率器件與驅動技術的配套優勢，旨在為產業鏈上下游提供一份詳盡的戰略參考。

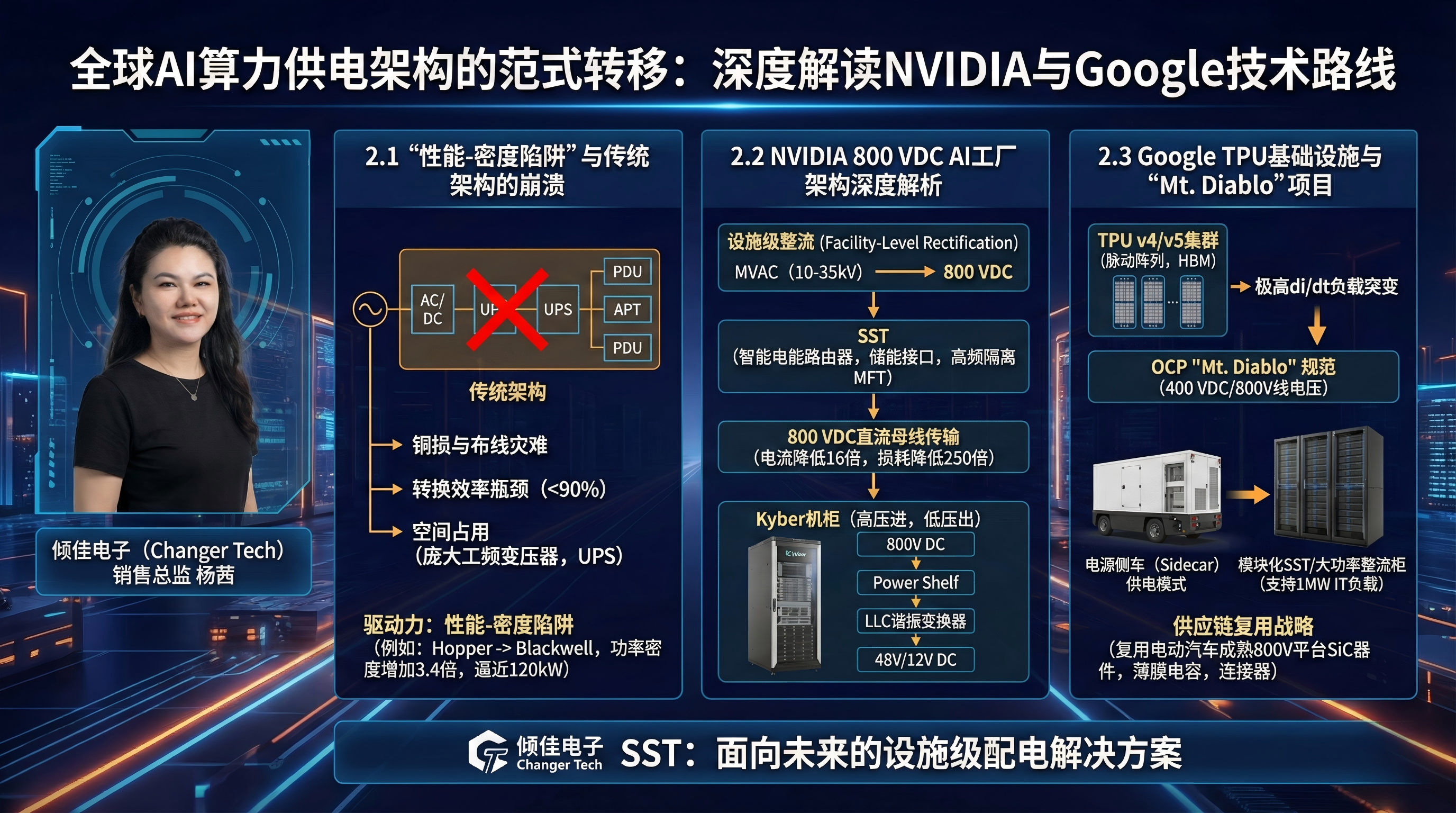

2. 全球AI算力供電架構的范式轉移：深度解讀NVIDIA與Google技術路線

2.1 “性能-密度陷阱”與傳統架構的崩潰

在深入SST技術細節之前，必須理解驅動這一變革的根本動力——“性能-密度陷阱”。根據NVIDIA的技術文檔分析，為了維持數千顆GPU之間的高帶寬、低延遲通信（如NVLink），芯片必須在物理空間上高度密集部署。這種物理上的緊湊性導致了體積功率密度的急劇上升。例如，從Hopper架構過渡到Blackwell架構，單機柜功率密度增加了3.4倍，逼近120kW 。

傳統的“中壓交流→低壓交流（480V/415V）→UPS→PDU→PSU（12V/48V）”的多級變換架構面臨三大致死缺陷：

銅損與布線災難： 在1MW機柜功率下，若維持48V母線供電，所需的銅排重量將超過200公斤，且電流產生的I2R損耗將產生巨大的無效熱量 。

轉換效率瓶頸： 每一級AC/DC或DC/DC轉換都會帶來2%-5%的能量損失，傳統鏈路的端到端效率通常低于90%，這在GW級的AI數據中心意味著天文數字般的電力浪費 。

空間占用： 龐大的工頻變壓器、交流開關柜和UPS系統占據了寶貴的“白地”（White Space），擠占了原本可用于部署算力的空間。

2.2 NVIDIA 800 VDC AI工廠架構深度解析

NVIDIA在OCP（Open Compute Project）峰會上發布的白皮書明確提出了以800 VDC為核心的下一代供電架構。這一架構不僅是電壓等級的提升，更是供電邏輯的徹底重構。

2.2.1 架構核心邏輯：去交流化與扁平化

NVIDIA方案的核心在于將整流環節上移，并在機柜內實現“一步到位”的降壓。

設施級整流（Facility-Level Rectification）： 建議在數據中心接入端直接通過大功率整流設備或SST，將10kV-35kV的中壓交流電（MVAC）直接變換為800V直流電。這消除了傳統的工頻變壓器和機房級UPS環節 。

800V直流母線傳輸： 選擇800V（實際上通常是±400V雙極性架構）作為傳輸電壓，相比48V系統，在傳輸相同功率下電流降低了約16倍，線路損耗降低了約250倍。這使得使用更細的線纜傳輸兆瓦級功率成為可能，大幅降低了銅材消耗和安裝難度 。

Kyber機柜架構： NVIDIA為未來的Rubin Ultra GPU設計的Kyber機柜，通過配套的電源架（Power Shelf）直接接收800V直流，并在貼近負載端通過高頻LLC諧振變換器降壓至48V或12V。這種“高壓進、低壓出”的單級變換策略，相比傳統多級方案節省了26%的空間 。

2.2.2 SST在NVIDIA生態中的定位

雖然NVIDIA目前的過渡方案中包含工業級整流器，但在其終極藍圖中，SST被定義為“面向未來的設施級配電解決方案” 。SST在NVIDIA架構中承擔著三重角色：

智能電能路由器： SST不僅進行電壓變換，還能實時監控電網質量，主動治理諧波，隔離電網側的故障，保護昂貴的GPU集群免受電壓暫降的影響。

儲能接口： AI負載具有極強的波動性（毫秒級的0%到100%突變）。SST的直流環節可以無縫接入電池儲能系統（BESS）或超級電容，起到“低通濾波器”的作用，平抑算力瞬變對電網的沖擊 。

高頻隔離： 利用中頻變壓器（MFT）替代龐大的工頻變壓器，SST的體積僅為傳統變壓器的1/10，重量減輕90%，完美契合AI數據中心對空間利用率的極致追求 。

2.3 Google TPU基礎設施與“Mt. Diablo”項目

Google作為TPU的締造者，在供電架構的探索上更為激進。其TPU v4/v5集群（SuperPods）的部署經驗直接推動了OCP“Mt. Diablo”項目的誕生。

2.3.1 TPU集群的供電特征

TPU v4/v5芯片采用了脈動陣列（Systolic Array）架構和高帶寬內存（HBM），這種設計在進行矩陣運算時幾乎不需要頻繁訪問外部內存，從而實現了極高的能效比（TPU v4比同代GPU高2-3倍） 。然而，當成千上萬顆TPU協同進行大模型訓練時，同步計算導致的電流脈沖極為驚人。傳統的電源在面對這種di/dt極高的負載突變時，往往會出現電壓跌落，導致計算錯誤。

2.3.2 OCP "Mt. Diablo" 規范解讀

Google聯合Meta、Microsoft推出的“Mt. Diablo”規范，旨在標準化400 VDC（即±400V，線電壓800V）的機柜供電接口 。

側車（Sidecar）供電模式： 為了解決高密度機柜的散熱和空間問題，該規范提出將電源模塊從IT機柜中剝離，形成獨立的“電源側車”機柜。這個側車機柜本質上就是一個模塊化的SST或大功率整流柜，它可以支持高達1MW的IT負載 。

供應鏈復用戰略： 極為關鍵的一點是，Google選擇400/800V電壓等級是為了直接復用電動汽車（EV）極其成熟的供應鏈。EV行業已經將800V平臺的SiC器件、薄膜電容、連接器等組件的成本打下來了，數據中心可以直接“搭便車”，這為SST的商業化落地掃清了成本障礙 。

3. 國產SST固態變壓器的市場推廣與銷售出路

中國作為全球最大的電力傳輸市場和新能源汽車市場，為國產SST提供了得天獨厚的孵化土壤。然而，面對高昂的初始成本和保守的電網體系，國產廠商必須采取差異化的市場策略。

3.1 核心應用場景與目標客戶群

3.1.1 智算中心與超算中心

這是SST最直接的增量市場。

痛點： 一線城市（北上廣深）的數據中心面臨嚴格的PUE（電源使用效率）限制和用地指標限制。傳統變壓器占地大、效率低（98%左右），難以滿足PUE<1.25的政策紅線。

SST價值： SST全鏈路效率可達98.5%以上，且節省30%-50%的配電室面積，這對寸土寸金的算力中心至關重要 。

目標客戶： 阿里云、字節跳動、華為云、秦淮數據、萬國數據等頭部IDC廠商，以及各地政府主導的智算中心項目。

3.1.2 能夠“以電養站”的超級充電站

痛點： 隨著800V高壓快充車型的普及，單槍功率達到480kW甚至600kW。傳統配電網難以承受多車同時快充的沖擊，且擴容改造費用極高。

SST價值： SST可以直接接入10kV中壓電網，輸出750V-1000V直流，省去了笨重的工頻變壓器。更重要的是，SST可以方便地接入儲能和光伏，形成“光儲充”一體化系統，利用峰谷價差盈利，并對電網進行削峰填谷 。

目標客戶： 特來電、星星充電、國家電網電動汽車公司，以及公交集團場站。

3.1.3 交直流混合配電網（能源路由器）

痛點： 分布式光伏和風電的接入導致配電網電壓波動劇烈，且存在大量直流負載（LED照明、變頻器、IT設備）需要供電。

SST價值： 作為“能源路由器”，SST可以同時提供AC和DC接口，實現源、網、荷、儲的柔性互聯和潮流控制。

目標客戶： 國家電網、南方電網的示范工程，工業園區微電網運營商。

3.2 商業模式創新與推廣策略

由于SST的CAPEX（資本性支出）目前仍是傳統變壓器的3-5倍，單純賣硬件的模式難以快速鋪開。

3.2.1 能源管理合同（EMC）與租賃模式

策略： 廠商不直接銷售設備，而是與客戶簽訂能源管理合同。由廠商投資建設SST及其配套的儲能系統，通過SST節省的電費（提升效率+降低PUE）和峰谷套利收益來回收成本并與客戶分成。

優勢： 降低了客戶的初始投入門檻，將SST從“昂貴的設備”轉化為“省錢的工具” 。

3.2.2 “SST+”集成方案銷售

策略： 避免單賣變壓器，而是打包成“SST+儲能”、“SST+快充堆”、“SST+數據中心HVDC電源列頭柜”的整體解決方案。

優勢： 在系統層面，SST省去了多級變換和多余的開關柜，系統整體成本可能低于“傳統變壓器+整流柜+濾波柜+無功補償柜”的疊加成本。

3.2.3 借力“雙碳”與能效政策

策略： 深度解讀國家發改委關于淘汰高耗能變壓器（S7/S9系列）的政策，將SST包裝為滿足一級能效標準且具備數字化管理能力的替代產品。

銷售策略： 強調SST的全生命周期成本（TCO）優勢，而非初始購置成本。20年的運維免維護、占地租金節省、電費節省是關鍵計算指標。

4. 國產SST固態變壓器的研發要點與技術難點

盡管SST概念已提出多年，但從實驗室樣機走向規模化商用，國產廠商仍面臨一系列硬核物理與工程挑戰。這不僅僅是電路拓撲的問題，更是材料學、熱學與控制論的綜合博弈。

4.1 拓撲架構的選擇與優化：級聯的藝術

SST通常采用“級聯H橋（CHB）+ 雙有源橋（DAB）”的三級架構（AC/DC + DC/DC + DC/AC）。

研發要點：

輸入串聯輸出并聯（ISOP）： 為了直接接入10kV或35kV電網，必須采用模塊化多電平（MMC）或級聯H橋結構。如何保證幾十個子模塊在輸入側的電壓均衡（均壓控制）是核心算法難點。一旦某個模塊電壓失衡，將導致連鎖擊穿。

模塊冗余設計： 工業級應用要求極高的可靠性（N-1甚至N-2原則）。研發重點在于當某個子模塊故障時，系統如何毫秒級旁路該模塊并維持降額運行，而不造成電網震蕩。

4.2 磁性元件的“高頻詛咒”

SST體積減小的核心在于提升頻率（從50Hz提升至20kHz-100kHz），但這給磁性元件帶來了巨大挑戰。

技術難點：

磁芯損耗： 在高頻高壓大功率下，傳統的硅鋼片已無法使用。國產納米晶（Nanocrystalline）和非晶合金材料在高頻下的磁滯損耗和渦流損耗控制是關鍵。如何平衡飽和磁通密度（Bs）與損耗（Pv）是材料選型的痛點 。

鄰近效應與集膚效應： 高頻電流會導致繞組的交流電阻急劇增加。研發需要大量使用利茲線（Litz Wire）或平面變壓器（Planar Transformer）技術，但這會增加制造工藝的復雜度和成本。

絕緣與局部放電： 中頻變壓器（MFT）體積極小，卻要承受10kV以上的高壓。在如此緊湊的空間內解決絕緣和散熱的矛盾，且要長期耐受高頻PWM波形帶來的局部放電（Partial Discharge）老化，是國產SST壽命的一大隱患 。

4.3 散熱管理的“熱點”危機

高功率密度的代價是熱流密度激增。SST將所有損耗集中在一個極小的體積內，且SiC器件對溫度極其敏感（雖然耐高溫，但效率和可靠性隨溫度下降）。

研發要點：

浸沒式液冷： 傳統的風冷已無法滿足MW級SST的需求。研發重點轉向采用電子氟化液或合成油的浸沒式液冷技術。這涉及到冷卻液與絕緣材料的兼容性、密封工藝以及流體力學仿真。

共模干擾與EMI： SiC器件的高dv/dt（電壓變化率）會通過散熱器和變壓器寄生電容產生巨大的共模電流，不僅干擾控制信號，還可能腐蝕軸承或造成絕緣擊穿。

5. 國產供應鏈環節：SiC模塊與驅動板的配套優勢

SST的性能上限取決于功率半導體，而可靠性下限取決于驅動控制。國產供應鏈在這一領域已形成突破之勢，以**基本半導體（BASiC Semiconductor）和青銅劍技術（Bronze Technologies）**為代表的企業提供了強有力的底層支撐。

5.1 基本半導體SiC模塊：SST的“心臟”

基本半導體的Pcore?2 ED3系列模塊（如BMF540R12MZA3）展現了針對SST應用場景的定制化優勢 。

5.1.1 氮化硅（Si3N4）AMB基板的決定性優勢

SST在數據中心應用中會經歷頻繁的負載波動（AI訓練任務的啟停），產生劇烈的熱循環。

機械強度： 傳統的氧化鋁（Al2O3）或氮化鋁（AlN）基板在長期熱沖擊下容易發生銅層剝離。基本半導體采用的Si3?N4? AMB基板，其抗彎強度高達700 N/mm2（是AlN的兩倍），斷裂韌性主要指標優異。

壽命提升： 這種材料特性使得模塊在經歷1000次以上的熱沖擊循環后，仍能保持極低的空洞率和優異的結合力，直接解決了SST核心功率單元的壽命短板 。

熱阻優化： 雖然Si3?N4?的熱導率（90 W/mK）低于AlN，但由于其強度高，基板可以做得更薄（360um vs 630um），從而在系統層面上實現了與AlN相當的低熱阻，兼顧了散熱與可靠性。

5.1.2 第三代SiC芯片技術

低導通電阻與高溫穩定性： BMF540R12MZA3模塊在25°C下的典型導通電阻僅為2.2mΩ，且在175°C的高溫結溫下仍能保持在5mΩ左右。這對于SST這種長期滿載運行的設備來說，意味著極低的導通損耗和更簡單的散熱設計 。

零反向恢復： 其體二極管幾乎無反向恢復電荷（Qrr），這對于SST中廣泛采用的DAB（雙有源橋）拓撲至關重要，能夠顯著降低死區時間，提升軟開關（ZVS）的范圍和效率。

5.2 青銅劍技術驅動板：SST的“神經中樞”

SST的復雜拓撲（如級聯H橋）對驅動器提出了極高的要求：高壓隔離、抗干擾、精準時序。青銅劍技術的I型三電平驅動方案及ASIC芯片組提供了完美的配套 。

5.2.1 芯片化集成與高可靠性

自研ASIC芯片組： 青銅劍通過自研驅動ASIC，將保護邏輯、死區控制、信號處理集成在芯片內部。在SST這種包含成百上千個功率開關的系統中，大幅減少了分立元件的數量，直接降低了FIT（故障率） 。

變壓器隔離技術： 不同于光耦隔離隨時間衰減的特性，青銅劍采用磁隔離（變壓器）技術。這不僅解決了光耦老化問題，更提供了高達100kV/μs的共模瞬態抗擾度（CMTI）。在SST高頻高壓切換的惡劣電磁環境中，這是防止驅動信號誤觸發的最后一道防線。

5.2.2 針對SiC的深度定制功能

米勒鉗位（Miller Clamp）： SST中的SiC MOSFET開關速度極快（dv/dt極高），極易通過米勒電容（Cgd）導致橋臂直通。青銅劍驅動板集成了有源米勒鉗位功能，在關斷狀態下將柵極強拉至負電壓，徹底杜絕誤導通 。

軟關斷（Soft Turn-off）與短路保護： 10kV級電網接入意味著巨大的短路能量。當檢測到去飽和（Desaturation）時，驅動器不會硬切斷電流（這會導致巨大的過壓擊穿芯片），而是采用多級軟關斷策略，緩慢釋放磁能，保護昂貴的SiC模塊。

多電平時序管理： 針對SST常用的NPC或ANPC三電平拓撲，驅動板內置了復雜的上電時序和互鎖邏輯，防止因控制器信號錯誤導致的炸機事故。

5.3 產業鏈協同效應

國產SST的突圍不僅僅是單點技術的突破，而是“SiC芯片+封裝+驅動+磁性元件”的系統級勝利。基本半導體的低損耗模塊提供了物理基礎，青銅劍的智能驅動提供了安全保障，兩者的深度耦合使得國產SST在達到國際先進性能指標（如98.5%效率、3MW/m3功率密度）的同時，擁有了更具競爭力的成本結構。

6. 結論與展望

AI算力的軍備競賽本質上是一場能源效率的競賽。NVIDIA與Google推行的800V DC及SST固態變壓器架構，標志著數據中心從“算力工廠”向“能源工廠”的轉型。對于中國企業而言，SST固態變壓器不再是遙不可及的黑科技，而是實現雙碳目標、解決電網擴容瓶頸的現實工具。

未來三年，隨著國產SiC產業鏈的成熟和成本下降，SST固態變壓器將率先在超充站和新建AI智算中心實現規模化商用。對于投資者和從業者而言，關注點應從單一的設備制造轉向“SST固態變壓器+能源服務”的綜合解決方案，誰能最先打通“電網-芯片”的能源大動脈，誰就將在下一代AI基礎設施建設中占據主導權。
