在電氣工程領域，浪涌保護器（Surge Protective Device，簡稱SPD）是防范瞬態過電壓的關鍵組件，常用于工業、商業和民用電力系統中。“3匹”和“4匹”指3P（三極）和4P（四極）配置，這是一種常見的行業表述，指SPD的極數設計。以下基于實際工程經驗和標準規范（如IEC 61643-11和GB 50057），從結構差異、適用場景、部署策略入手，逐步展開討論，并提供一個針對典型三相系統的部署方案。

3P與4P SPD浪涌保護器的核心區別

3P和4P SPD的主要差異在于保護對象的覆蓋范圍和系統兼容性，源于三相電力系統的接線方式（Delta三角形或Wye星形）

結構與保護模式：

3P SPD僅保護三相線路（L1、L2、L3），通常連接到相間（L-L）和相地（L-PE）路徑。它采用三個獨立的限壓元件（如金屬氧化物壓敏電阻MOV），適用于無中性線（N）的純?nèi)嘭?fù)載系統。這種設計簡化了內部電路，但無法處理中性線上的浪涌。典型保護模式包括差模（相間）和共模（相地），響應時間通常在25ns以內，適用于高負載環境。

相比之下，4P SPD擴展到四極（L1、L2、L3、N），額外保護中性線到地（N-PE）和相到中性（L-N）。它常集成氣體放電管（GDT）或MOV組合，提供更全面的浪涌分流路徑。這種配置在有中性線的系統中至關重要，因?yàn)橹行跃€浪涌可能導致設備故障或火災隱患。4P的成本通常高出3P的15-20%，因多一個保護模塊，但安裝空間略大（約增加20%的體積）。

性能參數對比：

以標準Type 2 SPD為例（適用于室內配電），3P的標稱放電電流（In）常為20kA/極，最大放電電流（Imax）40-65kA，而4P可達相同水平但額外覆蓋N極。電壓保護水平（Up）3P約為1.5-2.0kV，4P因中性保護可能略高至2.5kV。3P的連續工作電壓（Uc）適合380V三相系統，4P則兼容220/380V星形接線。總體上，3P更高效于純相間浪涌，4P在不平衡負載時表現優異，但若系統無中性，強制用4P會造成資源浪費。

地凱防雷浪涌保護器優缺點總結：

3P的優勢在于成本低、安裝簡便、適用于高功率純?nèi)嘣O(shè)備，但忽略中性風險；4P提供全相位覆蓋，安全性更高，卻可能在無中性系統中多余。選擇時需評估系統接地形式（TN-C vs TN-S），并參考雷擊風險評估（NG值）。

3P與4P SPD的應用行業與工程領域

SPD的應用取決于系統電壓、負載類型和環境風險。3P和4P分別針對不同電力架構，廣泛用于以下領域：

3P SPD的應用：

適合無中性線的Delta配置，常用于重工業和專用設備。典型行業包括制造業（如鋼鐵廠、化工車間）， 三相電機和變頻器主導；能源領域（如風電場、光伏逆變器站），保護高壓泵和發電機組；數據中心機房的三相UPS備份系統，避免浪涌干擾服務器。工程案例：在石油鉆井平臺，3P SPD部署于主電機控制柜，承受鹽霧和高振環境，Imax需達80kA以上。另一個是地鐵牽引供電，保護軌道變壓器免受電磁脈沖。

4P SPD的應用：

針對帶中性線的Wye系統，常見于民用和輕工業。住宅小區和辦公樓的配電室常用4P，保護照明和家電電路；商業領域如購物中心、醫院，防范電梯和空調系統的中性浪涌；電信基站和智能樓宇自動化，集成到弱電系統中。工程實例：在高鐵站候車廳，4P SPD用于TN-S接地，覆蓋照明和監控設備；制藥廠的無塵車間，保護精密儀器免受電網波動。總體，4P更適用于城市化項目， где中性線負載不均易引發問題。

在實際工程中，混合使用常見：主入口用4P覆蓋全系統，分支用3P針對純?nèi)嘭?fù)載。

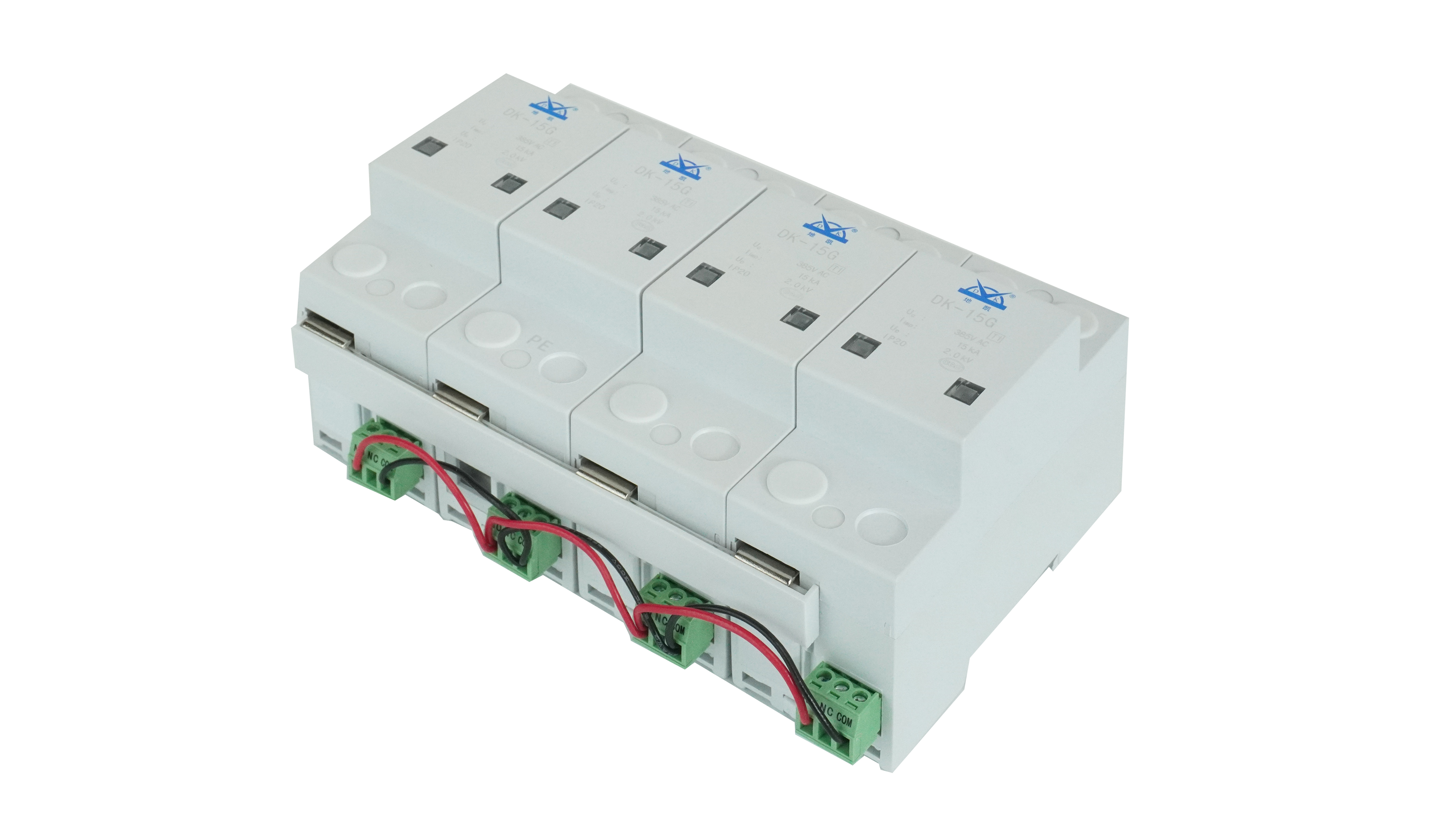

浪涌保護器,電涌保護器,防雷器SPD 浪涌保護器,電涌保護器,防雷器SPD 浪涌保護器,電涌保護器,防雷器SPD

地凱防雷浪涌保護器在電力系統中的總體部署策略

SPD部署遵循級聯原則（Cascaded Protection），從主入口到終端設備分層防護，確保浪涌能量逐級衰減。參考IEEE C62.41和NEC標準，部署步驟如下：

系統評估：計算雷擊密度（Td）和暴露長度（L），確定Type分類。Type 1用于入口（高能量，Iimp 10/350μs波形），Type 2用于分布面板（中能量，In 8/20μs），Type 3用于終端（低能量）。

安裝位置：主配電盤（MDB）安裝一級SPD，子配電盤（SDB）二級，敏感設備前三級。間距至少10m以避免耦合，接地阻抗<0.5Ω。

協調與連接：使用專用斷路器（MCB）上游保護SPD，避免過載。3P連接L1-L2-L3-PE，4P加N。并聯安裝，導線截面≥6mm2銅線，長度<0.5m以減小阻抗。

維護與監測：集成遠程信號模塊，定期檢查MOV劣化。高溫或潮濕環境需IP65外殼。

地凱防雷基于參數的典型部署方案

假設一個中型商業建筑（如辦公樓）的380V三相四線系統，雷擊風險中等（Td=2），總負載200kW。方案采用級聯部署，結合3P和4P，參數基于標準產品（如地凱DK等），確保兼容性和經濟性。

一級保護（主入口MDB）：

使用Type 1+2 4P SPD，覆蓋全相位+中性，安裝于主斷路器下游。

參數：Uc=440V（相-地），Up≤1.5kV，Iimp=25kA/極（10/350μs），Imax=100kA（8/20μs），In=50kA，響應時間<25ns，保護模式：L-N、L-PE、N-PE。

理由：入口浪涌能量高，4P確保中性安全。連接：并聯于400A MCCB，接地至主PE排。成本約1500元/套。

二級保護（子配電盤SDB）：

針對樓層分布，使用Type 2 3P SPD（若分支無中性負載）或4P（有照明）。假設兩SDB：一個純?nèi)嗫照{(diào)（3P），一個混合辦公（4P）。

3P參數：Uc=385V，Up≤2.0kV，Imax=65kA，In=20kA，模式：L-L、L-PE。

4P參數：Uc=385V，Up≤1.8kV，Imax=80kA，In=40kA，額外N-PE模式。

部署：并聯于125A MCB，間距MDB>10m。理由：衰減殘余浪涌，3P節省成本于專用負載。

三級保護（終端設備）：

Type 3 4P SPD，針對電腦和電梯控制器。

參數：Uc=275V，Up≤1.2kV，Imax=20kA，In=10kA，集成濾波器（抑制EMI）。

安裝：插座式或DIN軌，靠近設備<5m。理由：精細保護敏感負載。
