一、用戶側并網發電系統發展現狀與防逆流訴求19821800313

在全球能源轉型與新能源產業快速崛起的背景下，分布式光伏發電、風力發電及儲能系統等新型發電設施，正逐步成為用戶側能源供給的重要補充。越來越多的用戶選擇在現有公共電網配電架構基礎上，新增此類分布式發電系統，以實現能源自給、降低用電成本并響應綠色低碳發展號召。

然而，分布式發電系統存在天然的發電量波動特性，疊加用戶側用電負荷的動態變化，二者之間的供需平衡難以時刻保持穩定。這種不平衡易引發用戶側并網發電系統向公共電網逆向送電的 “逆流” 現象，不僅可能對公共電網的電壓穩定、頻率調節造成沖擊，還可能影響電網設備安全運行及其他用戶的用電質量。因此，在保障用戶側并網發電系統運行的同時，構建科學可靠的防逆流安全控制體系，已成為新能源并網應用中的關鍵課題。

二、用戶側并網發電系統防逆流核心解決方案

針對用戶側并網發電系統不允許向電網倒送電的應用需求，核心解決方案為在公共連接點（PCC 點）配置專業防逆流保護裝置，通過 “軟件柔性調節 + 硬件剛性跳閘” 的雙重保障機制，實現逆流風險的防控。當系統監測到逆向功率產生并存在倒送公共電網的趨勢時，防逆流保護裝置將快速啟動響應：一方面通過軟件算法動態調節發電系統的輸出功率，逆流源頭；另一方面在功率逆流超出安全閾值時，觸發并網柜的剛性跳閘機制，迅速切斷并網回路，從根本上杜絕持續倒送電現象的發生。

基于不同應用場景中逆流監測點與并網柜之間的線纜敷設距離差異，防逆流保護裝置的配置方案可分為以下兩類：

短距離場景（線纜敷設距離≤100 米）：采用單機版防逆流保護裝置 AM5SE-IS。該裝置集成度高、響應速度快，無需復雜的遠程通信配置，可直接實現監測點與并網柜之間的本地防逆流保護功能，適用于中小型分布式光伏、儲能等近距離并網場景。

中長距離場景（線纜敷設距離 100 米～40km）：選用主從機版防逆流保護裝置 AM5SE-PV 系列。該系列裝置支持主機與從機之間通過光纖通信連接，具備穩定的遠程數據傳輸與控制能力，能夠有效解決長距離敷設場景下的信號衰減、延遲等問題，確保防逆流保護指令的傳遞與快速執行，適用于大型分布式發電項目、跨區域并網等復雜應用場景。

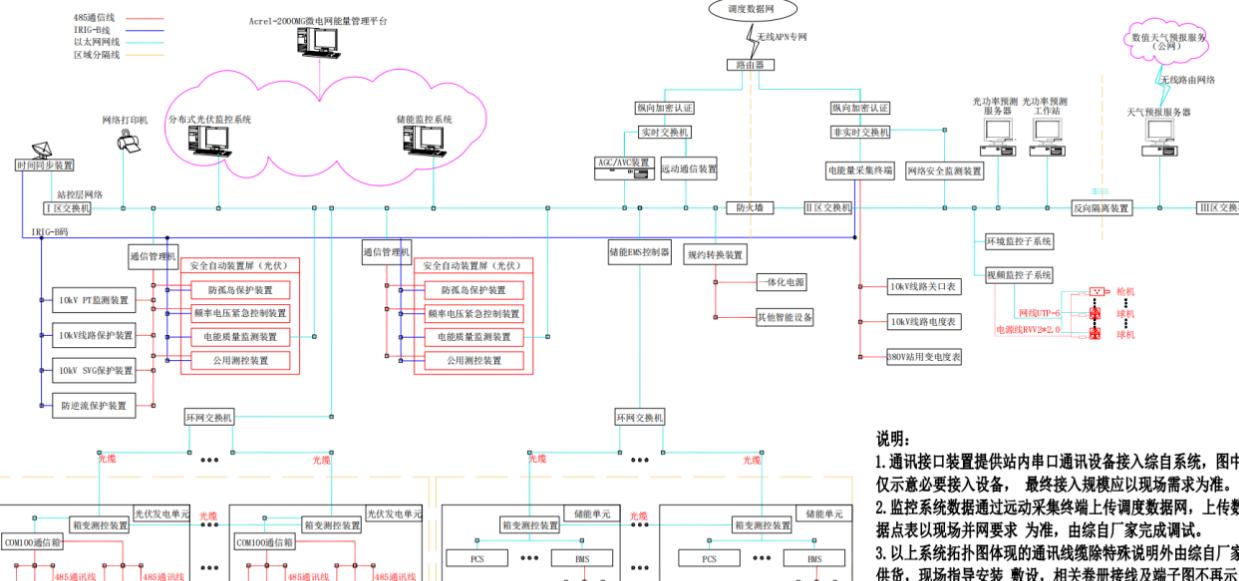

三、系統拓撲架構設計

用戶側并網發電系統采用 “站控層 - 間隔層 - 設備層” 三層分布式架構，通過分層協作實現系統的監控與自動化管理，保障運行穩定性與可擴展性。

設備層：作為系統的數據采集終端，涵蓋防逆流保護裝置、微機保護裝置、電能質量監測設備、計量儀表、遠動終端等各類二次設備，直接對接分布式光伏、儲能、風電等發電單元，實時捕捉設備運行狀態與電參量數據。

間隔層：核心由通信管理機與網絡交換機組成，承擔數據中轉與協議轉換功能。通過標準化通信接口采集設備層的實時數據，經過匯總、處理后上傳至站控層，同時接收站控層下發的控制指令并轉發至對應設備，實現設備層與站控層的雙向通信。

站控層：部署于監控室內，是系統的控制與管理核心。配置通信系統、對時系統、遠動系統及一體化電源系統：通信系統保障系統內部各設備間及與上級調度的穩定通信；對時系統實現全系統設備的時間同步，確保數據采集與控制指令執行的時序一致性；遠動系統負責向上級調度上傳運行數據、接收調度指令；一體化電源系統為站控層監控主機、間隔層通信設備及設備層二次設備提供持續穩定的供電支持，從電源層面保障整個系統的安全可靠運行。

通過三層架構的協同運作，系統可實現多區域用戶側并網發電單元的集中監控、數據統一管理與自動化控制，為防逆流功能的實現奠定硬件基礎。

四、防逆流軟件核心功能

防逆流軟件作為系統的 “大腦”，通過實時監測、調控與智能響應，實現逆流風險的全流程防控，同時兼顧發電系統的利用率提升，核心功能如下：

1. 全維度功率實時監測

軟件具備多維度功率數據采集與監測能力，可實時捕捉關鍵電參量：包括防逆流監測點的實時功率（含正向、逆向功率方向識別）、光伏發電總輸出功率、儲能系統的實時充 / 放電功率，以及每個并網單元并網點的實時功率數據。通過對這些數據的持續監測與分析，軟件可判斷當前系統的供需平衡狀態，為后續調節與保護動作提供數據支撐。

2. 靈活化參數自定義配置

軟件支持核心控制參數的靈活設置，滿足不同應用場景的個性化需求：

逆功率跳閘參數：可自定義逆功率跳閘的功率閾值（即系統向公共電網反向供電的臨界功率值）與跳閘動作延時時間；

低功率調節參數：可設置低功率調節的功率閾值（即用戶從公共電網下網的功率值）與調節響應時間；

功率恢復合閘參數：可配置功率恢復正常的判定閾值（即下網功率恢復至安全水平的臨界值）與恢復合閘延時時間，確保合閘動作的安全性與合理性。

3. 低功率柔性調節

當軟件監測到用戶從公共電網的下網功率低于預設閾值時，判定當前存在因負荷波動引發逆向功率的風險。此時，軟件啟動柔性調節機制，不直接切斷并網單元，而是向對應并網單元下發降低發電功率的指令，通過動態調整發電側輸出功率，使發電總量與用戶當前用電負荷重新匹配，從源頭逆向功率的產生，實現 “無感知” 防逆流，避免因頻繁跳閘影響發電系統運行穩定性。

4. 逆功率剛性跳閘

當系統出現逆向功率，且反向供電功率達到預設的逆功率跳閘閾值時，軟件判定為嚴重逆流風險。為防止持續倒送電對公共電網造成沖擊，軟件將立即向對應并網單元下發跳閘指令，快速切斷并網回路，強制終止逆向供電行為，形成剛性保護屏障，保障公共電網與用戶側發電系統的安全。

5. 功率恢復智能合閘

并網單元因逆功率跳閘后，軟件將持續監測用戶的下網功率狀態。當監測到下網功率恢復至預設的正常閾值，且在設定的恢復合閘延時時間內未出現再次逆流風險時，軟件將自動向跳閘的并網單元下發合閘指令，恢復其并網發電功能。該功能可在確保安全的前提下，減少發電系統的停機時間，提升分布式發電資源的利用率，同時降低用戶對公共電網的依賴度。
