一、防逆流電表核心解析

（一）定義

防逆流電表是供配電系統中關鍵的智能儀表，核心作用是檢測電流流向，防止電流反向流動，保障電網按預定方向穩定、安全運行。

（二）工作原理

其工作邏輯基于電流與電壓的實時監測，通過內置的電流傳感器和電壓傳感器，持續捕捉電路中的電流、電壓數據并判斷電流方向。一旦檢測到電流逆流，電表會即刻發出報警信號，同時可通過控制單元聯動逆變器，調節其輸出功率以阻止逆流；在特殊情況下，還能直接切斷電路，避免電器設備受損，消除安全隱患。

（三）主要功能

1.實時監測：精準、及時捕捉電路中的電流、電壓數據，為系統運行提供可靠依據。

2.逆流檢測：快速識別逆流現象并發出報警，提醒用戶或相關系統及時處置。

3.通訊交互：配備通訊接口，可與逆變器、監控系統等外部設備實現數據交換，支持遠程監控與管理。

4.控制調節：部分場景中可與逆變器協同工作，通過調整輸出功率規避逆流風險。

5.設備保護：有效阻擋電流逆流，減少設備因逆流造成的損壞，延長設備使用壽命。

（四）應用場景

1.分布式能源系統：在太陽能、風能等分布式電源接入電網時，實時監測電能流向，保障電源安全接入與穩定運行。

2.微電網系統：作為集成分布式電源、儲能裝置、負荷及控制系統的局部電網，防逆流電表可監測內部電能流向，避免逆流，維護系統穩定。

3.電動汽車充電樁：實時把控充電樁的電能流向，防止逆流發生，保障充電樁與電動汽車的安全運行。

二、安科瑞防逆流電表系列介紹

安科瑞防逆流電表專為光伏儲能、并網系統等新能源發電場景打造，兼具防逆流、雙向計量、高精度監測等核心優勢，適配不同場景的使用需求，具體系列如下：

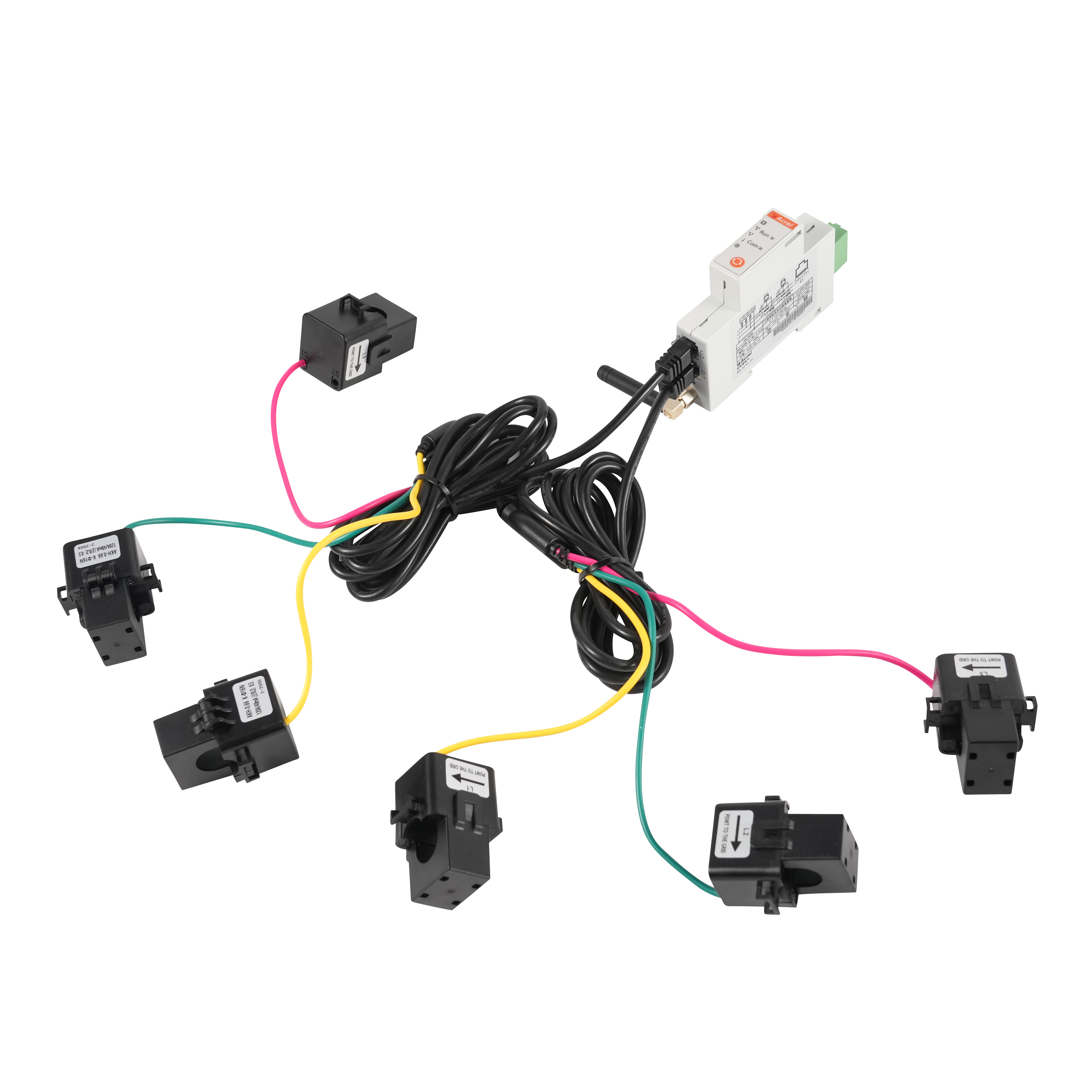

2.1 ADL400W/ADL400M系列

該系列是戶用光伏、儲能及微逆系統的高性價比核心設備，專為“發-儲-用”協同管控設計。雙向計量誤差≤±0.5%，通過歐美權威認證，能精準核算能效，有效規避電能倒送風險。防逆流響應速度≤100ms，可聯動逆變器與EMS系統，靈活調控功率、消納余電，保障系統合規運行。安裝與運維方面，采用18mm超薄導軌設計，插拔式接線，寬壓耐候且低功耗；通訊方式靈活，ADL400W支持RS485/WiFi雙通訊，ADL400M支持藍牙雙通訊，均可選配LoRa，方便遠程監控與數據管理，是家庭光伏及小型儲能項目的優選配套。

2.2 ADL400N系列（ADL400N-CT）

作為導軌式多功能電能表，其設計目標聚焦光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電場景。具備雙向計量功能，可實現戶用分布式光伏能量管理，且能與逆變器或能量管理系統（EMS）通訊，完成防逆流控制、發電量調節、電池充放電管理等操作。產品兼具高精度、體積小、響應速度快（≤100ms）的特點，適配新能源場景的緊湊安裝與高效運行需求。

2.3 DTSD1352系列

導軌式智能電能表，專為光伏并網、儲能、微逆等新能源系統研發，是戶用及中小型工商業分布式光伏項目的核心配套，可滿足多領域低壓終端電能管理需求。核心亮點在于雙向計量功能，有功精度達0.5S級，電壓電流測量精度0.2級，能精準統計光伏發電量與用戶用電量，同時支持諧波檢測，為能效核算、電費統計提供可靠數據支撐。通訊上適配Modbus-RTU與DL/T645-2007協議，配備雙路485+紅外通訊，可實現數據遠傳、歷史存儲與本地調試，還可選配測溫功能，進一步拓寬應用場景。

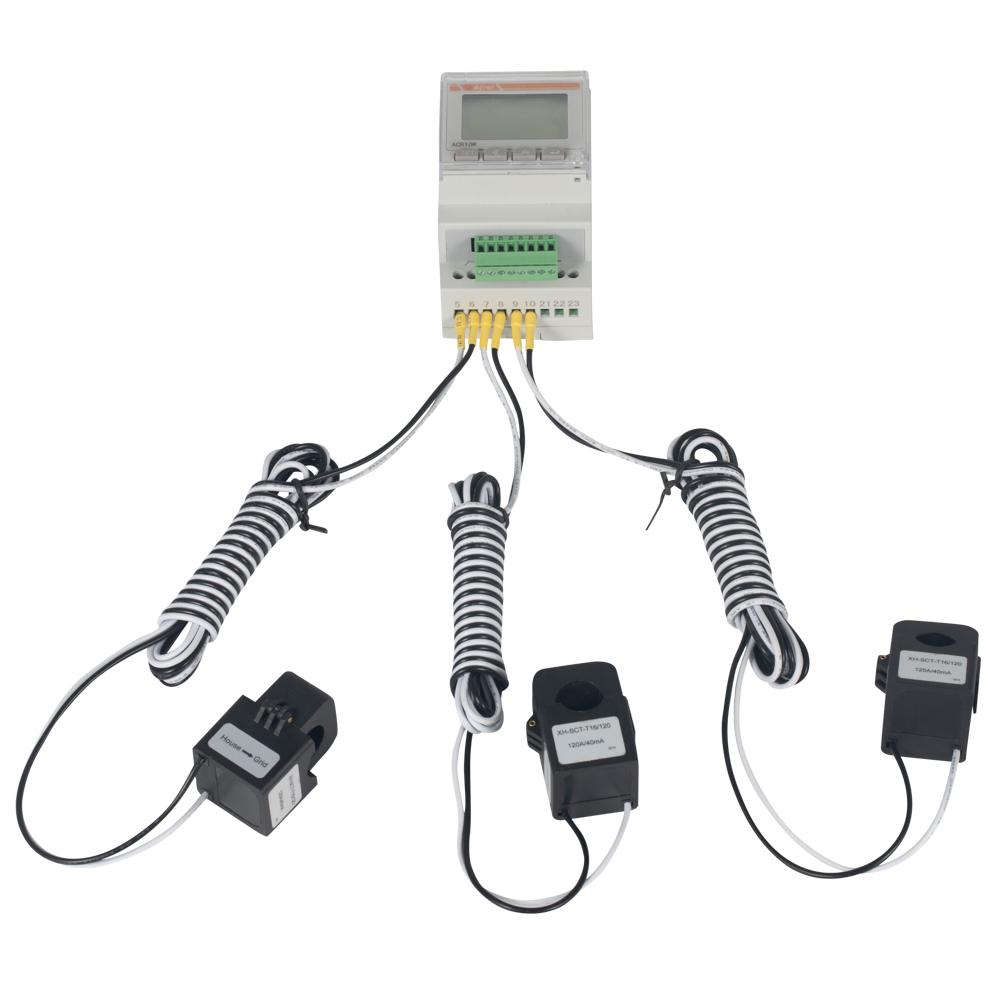

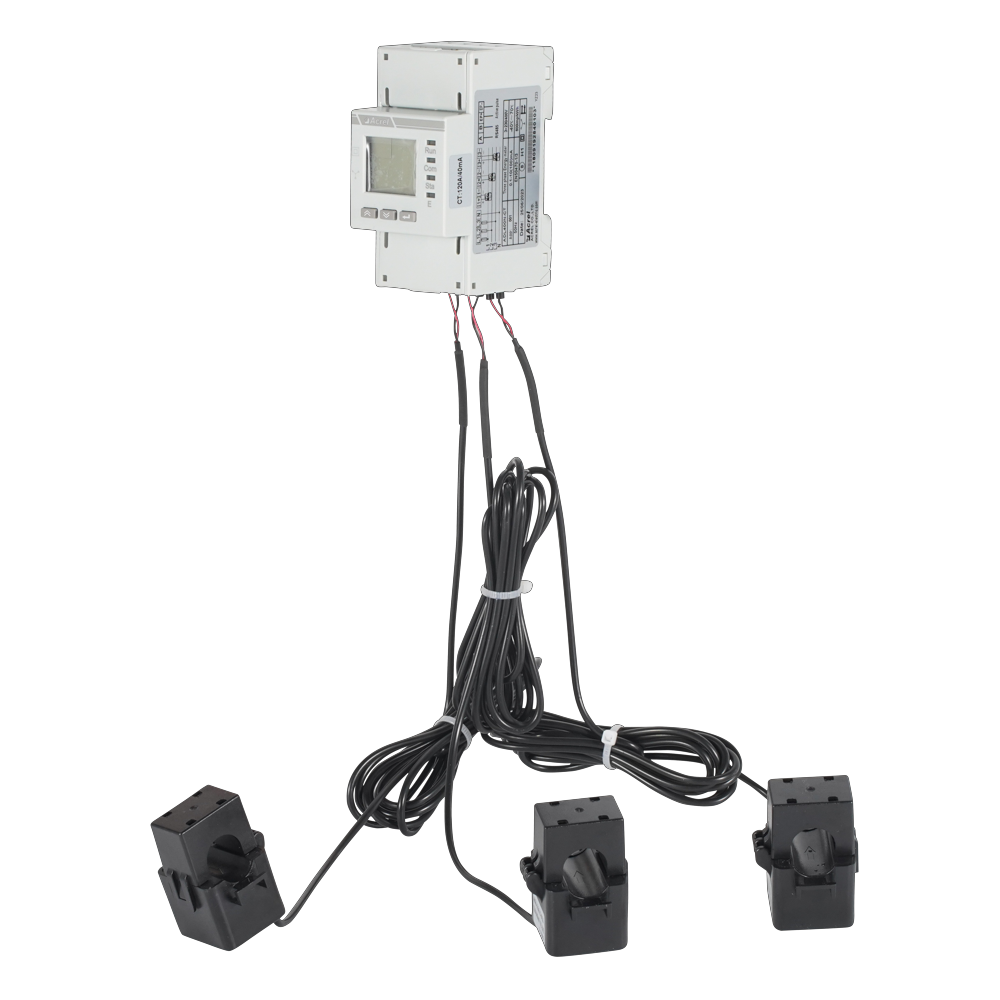

2.4 ACR10R系列

聚焦光伏儲能場合的三相防逆流檢測需求，系列產品各有側重：

1.ACR10R-D16TE4：具備高精度、響應速度快、安裝方便等優勢，可實現光伏逆變器功率計量與防逆流檢測。

2.ACR10R-D36TE4：針對光伏防逆流監測設計，功能更豐富，適配場景更廣泛。

3.ACR10RH-D24TE4：三相防逆流多功能電表，功能級別更高，能覆蓋更復雜的應用場景。

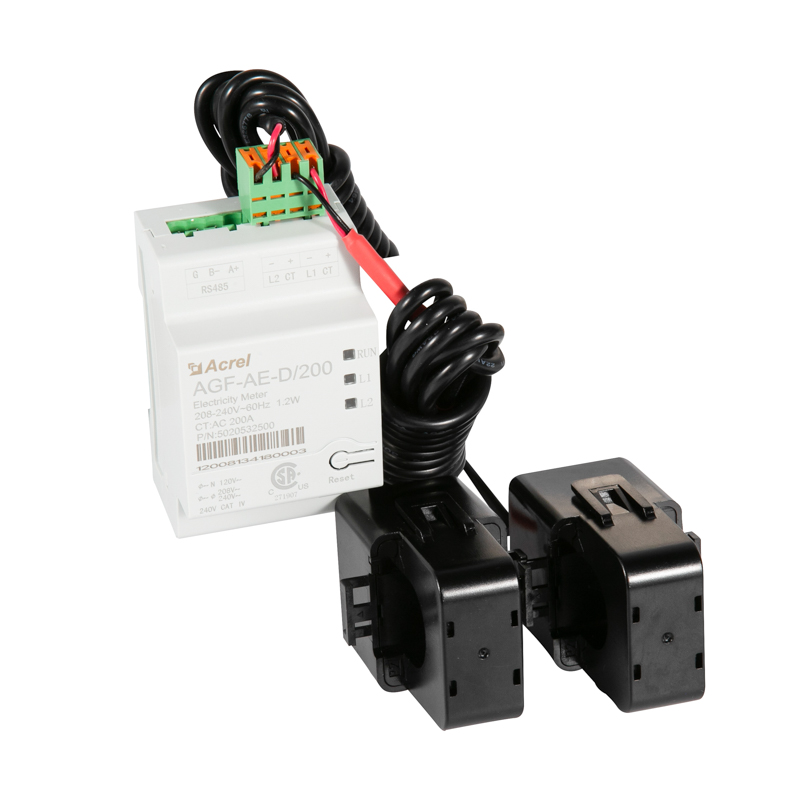

2.5 AGF-AE-D/200

該產品具備UL認證，主要適配北美戶儲、家儲等場景，核心功能為防逆流檢測。值得一提的是，AGF系列作為光伏匯流檢測裝置，還可用于智能光伏匯流箱，監測光伏電池陣列中電池板運行狀態、測量光伏電池電流，采集防雷器與直流斷路器狀態，提供繼電器接點輸出，預留風速、溫度、輻照儀等傳感器接口，并通過RS485接口將測量數據與設備狀態上傳，實現全面的光伏系統監測與管理。
