89BSD是一款介質兼容的壓阻式硅壓力傳感器，該傳感器外形小巧，直徑僅為9mm，可用于腐蝕性液體和氣體、油罐液位、歧管壓力等的檢測與測量及潛水電腦中。

89BSD壓力傳感器密封在316L不銹鋼殼體中，具有優秀的耐腐蝕性能，適于各種特殊環境下的壓力測量。同時，該壓力傳感器支持密封表壓和絕壓測量，壓力測量量程范圍為6-30psi，適合高性能、低壓應用。此外，89BSD采用螺紋O型環安裝，并具有1/4-18NPT，1/4-19BSP，1/8-27NPT等多種螺紋接頭，可供用戶進行選擇。

89BSD壓力傳感器的電源電壓范圍為1.8-3.6Vdc，工作溫度范圍為-40℃-85℃，可滿足較廣溫度范圍的要求。另外，該傳感器峰值供電電流僅為1.4mA，能夠滿足絕大部分便攜式設備的低功耗設計要求。同時，其過載壓力最大為額定負載的2倍，為傳感器的穩定使用提供了可靠保障。89BSD傳感器利用硅油將壓力從316L不銹鋼隔離膜傳遞到感應元件上，避免了感應元件與外部發生直接接觸，提高測量一致性，延長產品壽命。

此外，該低功耗24位DSADC數字輸出壓力傳感器支持I2C接口協議，并且定制的ASIC具有溫度補償和偏移校正功能，為用戶提供更高的精度。同時，89BSD采用柔性PCB線纜，可連接至對尺寸要求較高的終端，避免了空間對電氣連接的限制。

應用

?電平控制

?油罐液位測量

?腐蝕性液體和氣體測量系統

?密封系統

?歧管壓力測量

?氣壓測量

?潛水電腦

89BSD計算方法應用說明

89BSD包含一個壓阻式傳感器和一塊傳感器接口集成電路。傳感器接口集成電路的主要功能是將壓阻式壓力傳感器未經過補償的模擬輸出電壓轉換為24位數字值，同時還能為傳感器的溫度提供24位數字值。

每個模塊均經過獨立的工廠校準，涉及七個不同溫度和壓力點。由此計算并存儲于每個模塊的128位PROM 中所需的10個系數，用以補償工藝波動和溫度變化。這些位被劃分為7個壓力系數(CO至C6)和3個溫度系數(A0至A2)，必須由微控制器軟件讀取并用于程序中將D1和D2轉換為經補償后的壓力與溫度值。

I2C模式外部微控制器通過輸入端SCLK(串行時鐘)和SDA(串行數據)來讀取數據。傳感器則響應于同一引腳SDA，該引腳對于I2C總線接口而言具有雙向功能。因此，這種接口類型僅使用2條信號線，且無需芯片選擇器，這有助于減少電路板空間。在12C模式下，引腳CSB(芯片選擇)的補碼表示12C地址中的最低位。

89BSD只有五個基本命令:

1.重置

2.讀取PROM (128位校準字)

3.D1轉換

4.D2轉換

5.讀取ADC結果(24位壓力/溫度)

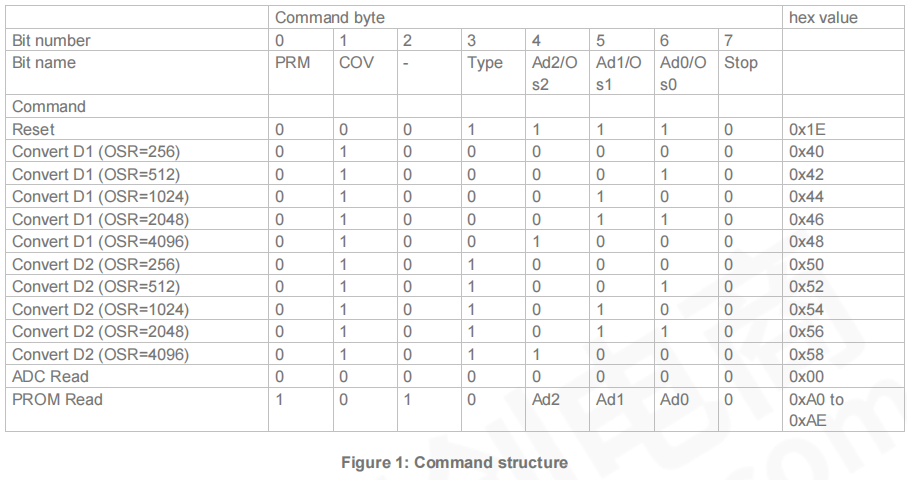

每項指令的尺寸均為1個字節(8位)，詳情如下表所示。在完成ADC讀指令后，設備將返回24位結果;而在完成PROM 讀指令后，則會返回16位結果。PROM的地址被嵌入在PROM讀指令中，具體通過a2、al和a0位來實現。

I2C INTERFACE

命令說明：每個I2C通信消息均以起始條件開頭，以停止條件結束。89BSD地址為111011Cx，其中C為CSB引腳的互補值。

復位序列說明：復位信號可隨時發送。若電源復位未成功，可能是由于SDA被處于確認狀態的模塊阻塞所致。要使89BSD正常工作，需發送多個SCLK信號后執行復位序列，或重復電源復位操作。

轉換序列：轉換可通過向89BSD發送命令啟動。命令發送至系統后，系統將保持忙碌狀態直至轉換完成。轉換完成后，可通過發送讀取命令訪問數據，當89BSD發出確認信號時，可發送24 SCLK 周期以接收全部結果位。系統每8位數據后等待確認信號。

89BSD系統采用128位PROM存儲器，并采用4位CRC校驗碼對存儲器中的數據進行有效性校驗，應用說明AN520詳細介紹了所采用的CRC-4碼。
