適配RK3588/RK3568等多款芯片，覆蓋Linux4.19/5.10內核，其他內核可參考借鑒

在瑞芯微Rockchip系列芯片的嵌入式Linux開發中，Pinctrl（引腳控制）是硬件與軟件協同的核心環節，負責引腳的復用、上下拉、驅動強度等關鍵配置，直接影響外設的正常工作。本文基于瑞芯微Pinctrl核心驅動文件及相關代碼路徑，聚焦drivers/pinctrl/pinctrl-rockchip.c與drivers/gpio/gpio-rockchip.c兩大核心文件，為開發者拆解引腳配置規則、DTS編寫方法、核心驅動架構，并梳理實戰中高頻的調試問題與解決思路，適配RK3588/RK3568/RK3399等多款主流芯片。

一、適用范圍與核心驅動架構

1.芯片與內核版本對應關系

核心驅動文件的配置規則分兩大內核版本適配，覆蓋瑞芯微多款主流芯片，開發時需嚴格匹配，避免內核與芯片不兼容導致的配置失效，確保drivers/pinctrl/pinctrl-rockchip.c與drivers/gpio/gpio-rockchip.c能正常加載運行：

2.雙驅動分工體系

瑞芯微Pinctrl驅動功能由兩個核心文件協同實現，各司其職形成完整的引腳控制能力，兩個文件均位于Linux內核源碼對應路徑下，核心分工如下：

?pinctrl-rockchip（drivers/pinctrl/pinctrl-rockchip.c）：主驅動，提供PINMUX（引腳復用）、PINCONF（引腳配置）、GPIO基礎控制的方法集；

?gpio-rockchip（drivers/gpio/gpio-rockchip.c）：實現gpiochip核心功能，負責GPIO的輸入輸出、中斷（IRQ）管理。

二、引腳核心規則：命名與五大配置項

Rockchip引腳的ID遵循控制器(bank)+端口(port)+索引序號(pin)命名規則，端口固定為A/B/C/D，索引為0-7，所有配置均基于此命名體系展開。引腳的核心配置包含五大維度，覆蓋復用、電氣特性等關鍵參數，是開發的基礎。

1. GPIO：通用輸入輸出基礎

GPIO控制器數量與芯片匹配（如RK3588有5個GPIO控制器），每個控制器可管控32個IO，作為GPIO功能時，其行為由GPIO控制器寄存器單獨配置，是最基礎的引腳功能。

2. IOMUX：引腳復用，硬件靈活適配的核心

Rockchip引腳支持多通路復用（m0/m1/m2/m3等），可切換為GPIO、I2C/UART/SPDIF等外設功能，復用配置寄存器位于GRF/PMUGRF（RK3588命名為IOC）。

?關鍵特性：支持多電壓域VCCIO選擇，可根據外設1.8V/3.3V工作電壓匹配對應引腳，提升硬件設計靈活性；

?注意點：多通路復用配置僅對RX類引腳生效，對TX類引腳無作用；

?示例：RK3588的GPIO1B7可復用為MIPI相機時鐘、SPDIF_TX、I2C5_SDA等9種功能。

3. PULL：端口上下拉，全功能生效

IO PAD的上下拉（bias）支持3種標準模式：bias-disable（關閉上下拉）、bias-pull-up（上拉）、bias-pull-down（下拉）。

?核心特點：上下拉配置作用于IO PAD層，對GPIO和IOMUX功能均生效，是所有引腳電氣配置的基礎。

4. DRIVE-STRENGTH：驅動強度，芯片工藝差異化配置

IO PAD的驅動強度配置隨芯片工藝迭代有明顯差異，開發時需區分芯片型號：

?老款芯片（RK3399之前）：以mA為單位配置；

?新款芯片（RK1808之后，如RK3588）：以Level為單位配置，檔位數值即為寄存器寫入值；

?示例：RK3588的GPIO0C7，Level5對應寄存器3'b101，驅動強度為25ohm，DTS中配置為drive-strength=<5>即可。

5. SMT：斯密特觸發器，提升信號穩定性

大多數Rockchip芯片的IO PAD支持SMT功能，默認不使能，使能后可消除信號邊沿抖動、擴大VIH/VIL電壓區間，增強信號抗干擾能力。

?典型應用：I2C的SCL/SDA引腳建議默認使能SMT，解決總線信號抖動問題。

三、DTS配置實操：新建與引用Pinctrl

瑞芯微的Pinctrl配置均通過設備樹（DTS）實現，核心節點定義于soc.dtsi（如rk3588s.dtsi），并通過include引入專屬的pinctrl.dtsi（如rk3588s-pinctrl.dtsi），配置邏輯需與drivers/pinctrl/pinctrl-rockchip.c的驅動解析邏輯保持一致，開發的核心是新建Pinctrl節點和模塊引用Pinctrl兩步，確保驅動文件能正確識別配置。

1. Pinctrl基礎節點定義

Pinctrl節點并非標準platform device，無reg屬性，通過rockchip,grf=<&grf/ioc>傳入寄存器基地址，驅動內部通過基地址+偏移完成配置；GPIO功能則使用gpio子節點的reg地址。

?示例：RK3588的pinctrl節點包含gpio0-gpio4五個子節點，每個子節點配置寄存器地址、中斷、時鐘等基礎參數。

2.新建Pinctrl的4大規則

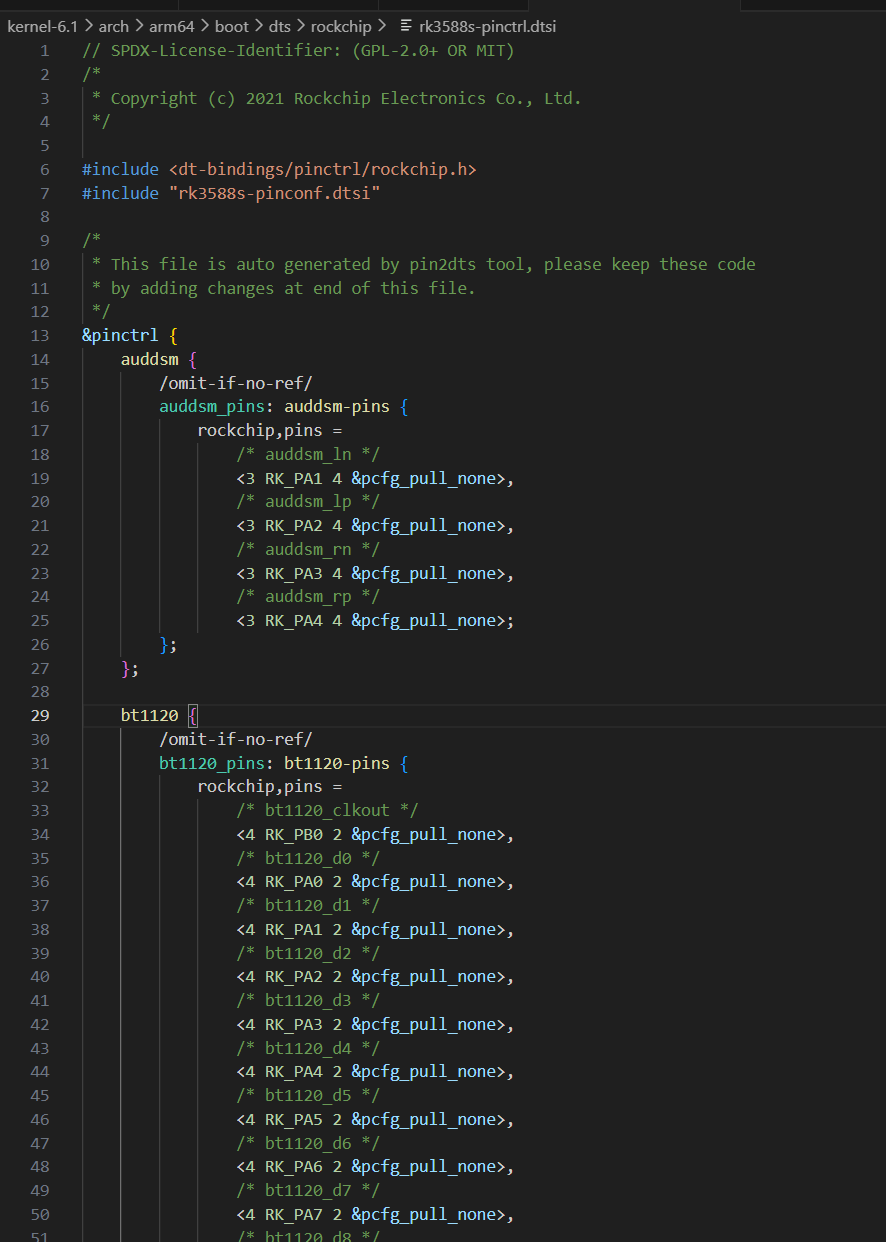

rk3588s-pinctrl.dtsi已枚舉所有引腳的復用實例，多數模塊無需重新創建，若需自定義需遵循4條規則：

1.必須在pinctrl根節點下創建；

2.以function+group的層級形式添加；

3.核心格式：rockchip,pin = ；

4.遵循DTS通用語法規則。

3.模塊引用Pinctrl：pinctrl-names + pinctrl-0

模塊通過pinctrl-names（狀態名）和pinctrl-0（對應狀態的Pinctrl組）綁定引腳配置，是驅動調用Pinctrl的核心方式。

（1）基礎引用：單組/多組Pinctrl

?單組示例：RK3588 UART2，綁定uart2m1_xfer一個Pinctrl組；

?多組示例：RK3588 PDM1，可同時綁定clk、sdi0-sdi3等6個Pinctrl組，逗號分隔或分行書寫均可。

（2）多狀態支持：默認與自定義

Pinctrl提供4種默認標準狀態，由內核定義，可直接使用：

?default：默認工作狀態；

?init：驅動probe階段生效，probe完成后若未切換其他狀態則切回default；

?idle：空閑狀態；

?sleep：休眠狀態。

?自定義狀態：pinctrl-names支持開發者自定義（如RK3588 PWM4配置為active），由對應驅動匹配解析即可。

四、實戰調試FAQ：解決開發中3大高頻問題

結合drivers/pinctrl/pinctrl-rockchip.c、drivers/gpio/gpio-rockchip.c的源碼邏輯及實操經驗，針對開發者最常遇到的Pinctrl配置問題，整理官方適配的調試方法，無需修改核心驅動代碼即可快速排查，大幅提升調試效率。

1.問題1：用戶層快速配置/讀取IOMUX

無需修改DTS和重啟系統，通過瑞芯微官方iomux工具，在用戶層通過ioctl調用驅動即可實現引腳復用的配置與讀取。

?編譯方法：gcc tools/testing/selftests/rkpinctrl/iomux.c -o iomux；

?使用示例：

a.設置GPIO0_B7為func1：iomux 0 15 1；

b.讀取GPIO0_B7當前復用值：iomux 0 15。

2.問題2：開機快速配置GPIO電平

部分場景（如電源開關）需要GPIO在系統開機階段盡快輸出高/低電平，可通過regulator-fixed實現，該節點原本用于定義固定電壓調節器，可復用為GPIO電平配置。

?核心示例：將GPIO2_A1配置為開機高電平，需在根節點定義regulator-fixed，并在pinctrl節點中配置RK_FUNC_GPIO和pcfg_output_high。

3.問題3：模塊的pinctrl-0配置不生效

這是開發中最常見的問題，核心原因：并非所有DTS節點都能添加pinctrl-names/pinctrl-0，僅當模塊被driver_probe_device調用時，配置才會生效。

?調試方法：在內核源碼drivers/base/dd.c的pinctrl_bind_pins函數中添加打印信息，跟蹤函數調用過程，確認模塊是否觸發了Pinctrl綁定邏輯。

五、總結

基于drivers/pinctrl/pinctrl-rockchip.c與drivers/gpio/gpio-rockchip.c的驅動邏輯，瑞芯微Rockchip Pinctrl的開發核心是**“芯片版本與內核匹配”+“標準化DTS配置”+“引腳電氣參數按需優化”**，核心要點圍繞兩大驅動文件的適配邏輯展開：

1.先確認芯片對應的內核版本，避免配置規則不兼容；

2.遵循bank+port+pin命名規則，根據外設需求配置復用、上下拉、驅動強度等參數；

3.DTS開發優先復用官方已定義的Pinctrl組，自定義時嚴格遵循4大規則；

4.調試時善用用戶層iomux工具和內核打印，快速定位配置失效問題。

掌握以上規則，即可實現RK3588/RK3568等多款芯片的Pinctrl標準化開發，解決外設引腳適配、信號穩定性等核心問題。

開發者關注核心代碼文件的核心意義

1.統一配置規范，跨芯片適配：深入理解drivers/pinctrl/pinctrl-rockchip.c的配置解析邏輯，掌握瑞芯微標準化的Pinctrl配置規則，可直接適配RK3588/RK3568/RK3399等多款芯片，避免因芯片型號差異導致的重復開發和配置錯誤，確保驅動文件跨芯片兼容；

2.明確內核版本差異，規避適配陷阱：結合兩大核心驅動文件在不同內核版本下的源碼差異，清晰區分Linux4.19/5.10對應的芯片型號，以及新老芯片在驅動強度、寄存器命名上的差異，從源頭減少內核與硬件的兼容問題，確保驅動文件正常加載；

3.硬件與軟件協同設計：通過解讀核心驅動文件中IOMUX多電壓域、SMT觸發器、上下拉等配置的實現邏輯，理解其硬件意義，可在開發階段匹配外設的電氣特性和工作電壓，提升硬件設計的合理性，減少后期調試的硬件改板成本；

4.標準化DTS編寫：明確drivers/pinctrl/pinctrl-rockchip.c對DTS節點的解析規則，掌握Pinctrl新建和引用的官方規范，規范DTS編寫流程，減少語法錯誤、配置失效等高頻問題，提升嵌入式開發效率；

核心代碼文件及相關路徑對實際調試的核心幫助

5.快速排查引腳復用問題：依托tools/testing/selftests/rkpinctrl/iomux.c工具文件，提供其編譯和使用方法，無需修改DTS、重啟系統，即可實時配置/讀取引腳復用值，配合drivers/pinctrl/pinctrl-rockchip.c的復用解析邏輯，大幅提升IOMUX配置的調試效率；

2.解決特殊GPIO電平需求：針對“開機快速配置GPIO高低電平”的高頻需求，給出regulator-fixed的完整配置示例，滿足電源開關、外設使能等場景的開機初始化需求；

3.定位pinctrl-0不生效根因：結合drivers/base/dd.c中pinctrl_bind_pins函數的調用邏輯，明確pinctrl-0生效的前提是模塊被driver_probe_device調用，并提供該函數加打印的調試方法，快速定位配置失效的軟件原因，呼應核心驅動文件的加載邏輯；

4.優化引腳電氣特性，解決信號問題：基于核心驅動文件中對SMT觸發器、上下拉、驅動強度的配置邏輯，明確其配置場景和方法，可針對性解決I2C總線抖動、外設驅動能力不足、信號抗干擾差等硬件問題，確保驅動文件配置與硬件特性匹配；

減少DTS編寫錯誤：結合drivers/pinctrl/pinctrl-rockchip.c的DTS解析規則，梳理新建Pinctrl的4大官方規則和模塊引用的兩種方式，避免因DTS語法、層級錯誤導致的引腳配置失效，降低調試成本。
