以下完整內容發表在「SysPro電力電子技術」知識星球
- 面向 AI 與汽車的芯片嵌入式面板級功率封裝技術路線深度解析
- 「SysPro電力電子技術」知識星球節選,非授權不得轉載
- 文字原創,素材來源:AOI, APEC, ECT, IMAPS
- 本篇為節選,完整內容會在知識星球發布,歡迎學習、交流
導語:這個系列我會把AI/數據中心和車端牽引逆變器/DC-DC放一起來聊聊,原因是TA們在更底層的工程約束上越來越同構:電流上升、功率密度上升、高密度布線環境,會同時把兩個指標推到臺前——配電路徑的電阻損耗與回路寄生電感帶來的系統風險。
這也是做平臺化方案時最先要問清楚的問題:你到底要把產品賣給誰?在哪里用?只要應用場景落到"高電流 + 高密度 + 高效率",封裝就不再是“器件外殼”,而會被拉進系統約束里,成為電—熱—結構—制造共同收斂的核心抓手。下面進入正文。
其實,不管我們是做數據中心,還是做新能源汽車電控/電源,都會越來越強烈地感受到一件事:功率器件本身已經不是唯一矛盾,真正把系統"卡住"的,往往是封裝與互連。
AI 側,算力芯片把供電電流推到更高量級,電源從"能供上電"變成"必須供得穩、供得干凈"
車端,SiC/GaN 讓開關更快、溫度更高,傳統線焊與復雜回路又把寄生電感、熱阻、可靠性問題一起放大
于是我們會看到一個共同趨勢:功率封裝從"器件承載體"升級為"系統能力的放大器/限制器"。今天,我們聚焦這條路線:芯片嵌入式(Chip Embedded)+ 面板級(Panel-Level)+ 面向功率的 RDL/厚銅互連。
聊聊TA是如何用更短的電流路徑、更低的電阻/電感、更直接的散熱通道,把封裝短板從根上補齊;同時也用面板級制造把"新結構"推向可規模化的工程路徑?

圖片來源:IMAPS
這個系列主要想搞明白以下幾個問題:
為什么 AI 與汽車都在逼迫封裝走向芯片嵌入式?
RDL-first 與 Chip-first 兩條策略差在哪?各自服務什么市場?
AI 供電的兩級調壓與 100 MHz 級高速 VR,為何把"距離"變成硬指標?
汽車功率子模塊為什么越來越像粒并聯?銀燒結的瓶頸又如何被雙面直接銅電鍍繞開?
可靠性怎么驗證?關鍵結果讀什么?下一步工程化要盯哪些紅線?
目錄
01 芯片嵌入式面板級功率封裝:為什么現在必須談
1.1 AI 與汽車的共同約束:電流、寄生、熱與可靠性被同時拉滿
1.2 傳統封裝的三類“系統級短板”
1.3 這條路線的核心承諾:更短、更低、更熱通、更易規模化
02 路線總覽:兩條策略 + 三類實現平臺
2.1 兩條策略:RDL-first vs Chip-first(★)
2.2 三類芯片嵌入形態:PCB 基、引線框基、面板級并行封裝(★)
2.3 為什么面板級更可產業化?(★)
03 面向 AI / 數據中心:把電源做薄、做近、做成"供電結構件"
3.1 AI Hub 供電結構的兩級調壓:從 MHz 到 100 MHz(★)
3.2 為什么"距離"決定電源完整性(PI)(★)
3.3 面板級芯片嵌入電源模塊的結構與流程要點(★)
3.4 關鍵量化指標:熱阻、厚度、翹曲、并行走線長度(★)
3.5 進一步一體化:在封裝里"做出電感"以支撐高速 Buck(★)
04 面向汽車:從線焊模塊走向“面板級功率子模塊 + 芯粒并聯”
4.1 車端功率封裝的典型結構譜系與痛點(★)
4.2 寄生電感為什么會成為"效率/EMI/可靠性"的共同根因(★)
4.3 芯粒并聯:用小芯片解決 SiC 大芯片良率與制造約束(★)
4.4 雙面散熱與全銅互連:讓功率回路同時"電短、熱短"(★)
05 互連革命:從銀燒結到“雙面直接銅電鍍”
5.1 先把電阻賬算清:為什么銀燒結層成了關鍵瓶頸(★)
5.2 雙面直接銅電鍍的工藝邏輯:把"最不穩定的那層"拿掉(★)
5.3 厚銅(100/200 μm)互連:電、熱、可靠性的三方權衡(★)
06 可靠性驗證的方法指南
6.1 為什么必須做功率循環(Power Cycling)(★)
6.2 試樣設計:兩種銅厚與關鍵觀察點(★)
6.3 關鍵結果解讀:10000+ cycles(★)
6.4 ΔTj > 100℃ 的工程化門檻在哪里(★)
07 工程化與產能:面板級封裝產業化背后的秘密
7.1 為什么強調 in-house(★)
7.2 產能擴展邏輯與意義(★)
7.3 材料協同:高導熱 + 高Tg的目的(★)
08 總結
|SysPro備注:本篇節選,完整版在知識星球中發布(★)
01
芯片嵌入式面板級功率封裝 · 機遇背后的邏輯
|SysPro備注:在正式開始之前,我會先把"為什么要走這條路"講清楚,技術邏輯是通的,也是我很看好的一個發展方向,是留給有心人/企業的機遇和財富。

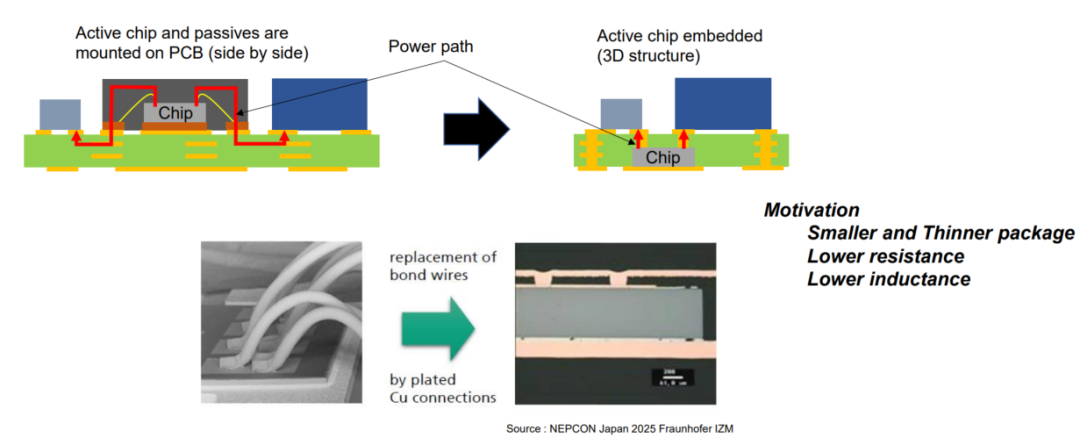

芯片嵌入式面板級封裝,和我們在星球中系列主題" Chip Embeded PCB"是一個概念。TA并不是"為了先進而先進",這背后是有很強的需求牽引,所以我們再01中會先把這一"牽引"講清楚,然后你會發現這里面的矛盾和技術的天然優勢,其實都在圍繞同一件事:把系統里最難控的電與熱路徑變成可設計、可制造、可驗證的對象。
整個系列一共8個章節,比較長,會在持續在星球內連載更新完成,請大家多給一些時間,目的是把邏輯和問題講明白。

圖片來源:AOI
1.1 AI與汽車的共同約束:電流、寄生、熱、可靠性
我們先從"共性"入手。
因為 AI 與汽車看起來是兩個行業,但它們把封裝推向同一個方向的原因高度一致:電流更大、動態更快、溫度更高、可靠性更苛刻。先把共性對齊,后面再分別講 AI 與汽車的差異化落點,更容易跟上節奏、理解這背后的需求牽引。
1.1.1 AI / 數據中心:電流上去以后帶來的問題
|SysPro備注:我們先從 AI 側開場,是因為 AI 的矛盾往往更"直接":當電流規模上去,很多問題都會暴露出來——壓降、下陷、噪聲、溫升,都會更明顯。先把這條邏輯講順,后面你會自然理解為什么 AI 側會把“距離”當成硬指標。
隨著算力需求的不斷爆發式增長,數據中心功耗會快速上升,這會帶來兩個直接后果:供電電流更大、允許的壓降與噪聲更小。這時你會發現,很多過去"還湊合"的結構(長 PDN、遠端 VR、較高 ESL 的互連)都會變成硬傷:電阻造成靜態壓降,電感造成動態下陷與振鈴,最后反饋到系統層面就是——電源完整性(PI)不夠,處理器性能也會被拖累。這點在 AI 側特別關鍵:不是"能跑"就行,而是"必須穩定跑在目標頻點/目標負載瞬態下"。
1.1.2 電動汽車:SiC/GaN把封裝缺陷放大
再看電動汽車。
汽車側的典型特征是"長期可靠 + 強耦合"。它不僅要在某一個點跑得好,還要在溫度擺幅、振動、老化等真實環境里持續跑得穩。所以我們講汽車側,不只講效率,也要把可靠性一起放進同一條因果鏈里。
電驅逆變器、OBC、DC/DC都在追求更高功率密度、更高工作溫度、更快開關。封裝層面最典型的問題是:線焊回路長、寄生電感大、局部發熱集中,再疊加熱循環/功率循環,就會把互連疲勞、焊點開裂等失效模式推到臺前。有時候會有種感覺,車端越來越像在問封裝一句話:你能不能跟得上器件的速度與溫度?
|SysPro備注:不同于數據中心端,汽車并不一定追 100 MHz 這種頻率,但它會用更高溫度、更強循環載荷、以及更復雜的工況,把封裝的弱點長期"磨出來"。
OK,到這里我們對"為什么必須談封裝"的共性講做了初步了解:AI 強調 PI 與近端供電,汽車強調高溫與長期可靠,但它們都把問題指向同一個結論:電與熱的路徑必須短、必須可控、必須可驗證。接下來我們再往下走一步:傳統封裝具體是哪里卡住了?為什么會引出Embeded概念?
1.2 傳統封裝的三類"系統級短板"
|SysPro備注:上一節我們講的是"外部壓力"。這一節我們講"內部瓶頸"。
也就是說:系統需求已經變了,但很多傳統封裝結構的底層假設沒變——仍然依賴長線焊、側向互連、多界面熱通道。這就會出現典型的三類短板:電、熱、可靠性。這點之前在下面文章大致提到過,感興趣的可以查看:功率芯片PCB嵌入式封裝技術 · 從晶圓到系統級應用的全路徑解析
1.2.1 電的短板
我們先講電的短板,因為它是最容易“看見”的:過沖、振鈴、EMI、開關損耗,很多時候測試一上去就冒出來。把電的短板講清楚,后面你就能理解為什么"并行走線、厚銅、短回路"是關鍵。

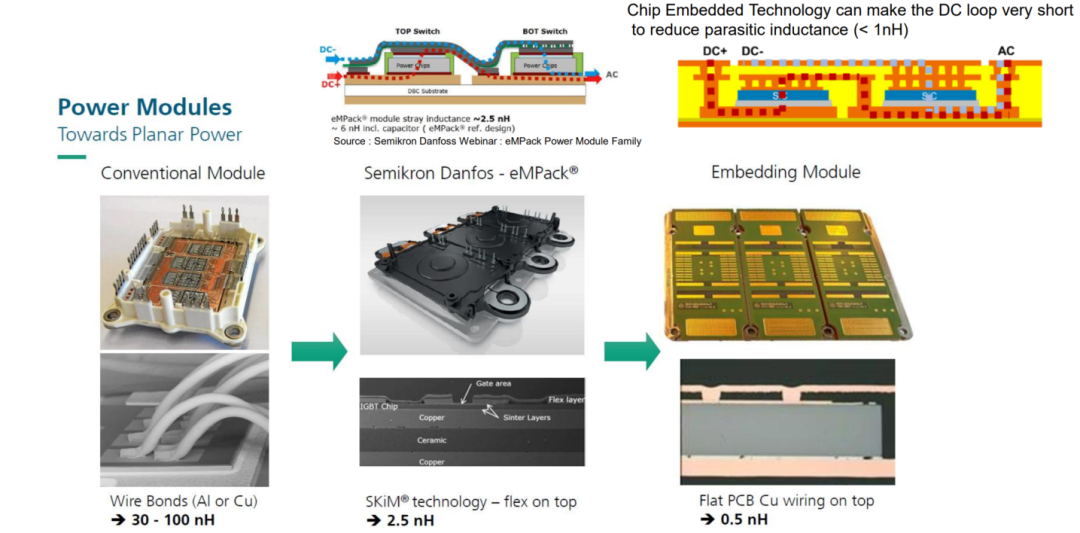

我們在原理圖里畫的是"理想開關",但現實封裝會加一些"隱形元件":一段電感、一段電阻。線焊越長、回路面積越大,這些隱形元件就越大。最后你看到的過沖、振鈴、EMI、開關損耗上升,很多時候不是控制算法不行,而是回路本體在跟你作對。
電短板把動態問題推出來之后,熱短板會進一步把問題"坐實":因為電帶來的損耗最終都會變成熱,而熱的出路如果不夠直,結溫就會迅速把可靠性窗口壓縮。
1.2.2 熱的短板
|SysPro備注:這里不是值得散熱,更多的是對熱路徑短板的說明。因為在高功率密度時代,散熱片再大,如果封裝內部的熱路徑繞路、多界面、不可控,散熱片只能"接不到熱"。

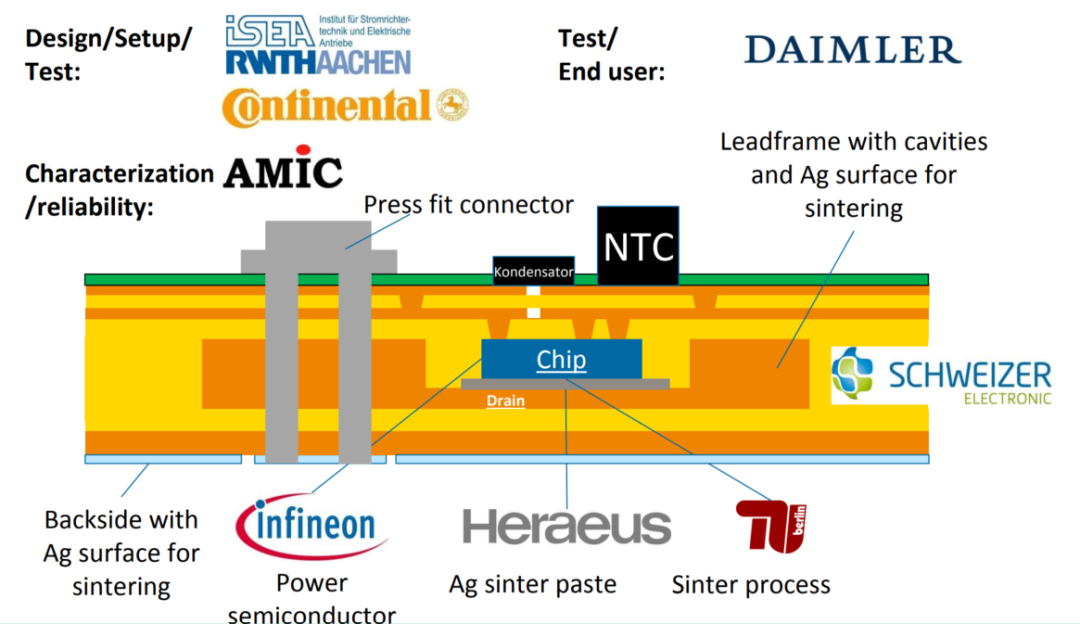

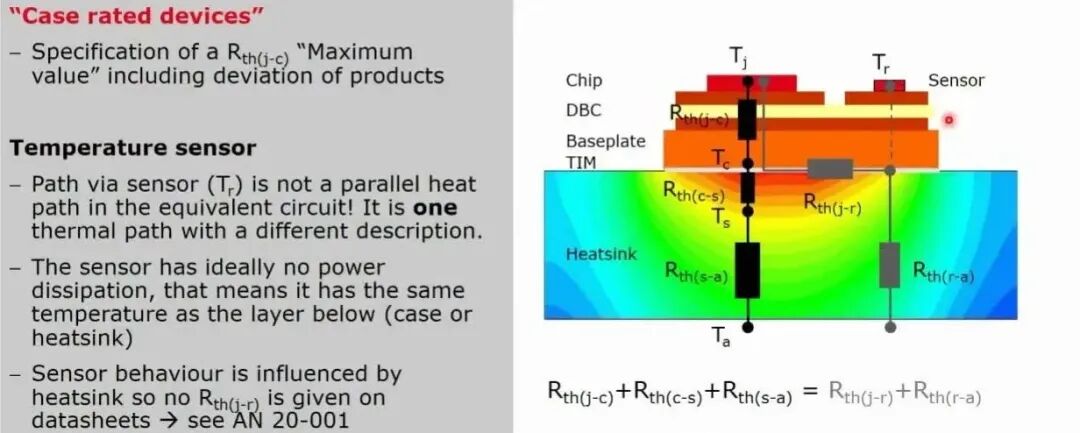

傳統結構往往需要經過多層界面與材料堆疊,熱通道彎彎繞繞。越多界面,越難控制可靠性一致性。當電與熱都變得敏感時,可靠性短板就會從“偶發”變成“必然”。因為任何界面波動,都會在熱循環與功率循環里被放大成壽命差異。

圖片來源:Semikron
1.2.3 可靠性的短板
可靠性,這一點在工程上最"折磨人"的地方是:同一套設計,樣機可能很好看;但一旦進入批量,你會開始遇到"批次差、窗口窄、返修難"。這些往往不是電路設計問題,而是互連界面本身波動帶來的問題。
這里面我們需要關注的重點是:一些互連工藝(例如依賴漿料/燒結層的連接)在厚度、鋪展、空洞控制上天然更難做穩定,而功率應用最怕的就是"批次間波動"。
如電動汽車的應用,TA的場景非常廣泛,包括城市通勤、高速公路行駛、山路爬坡等多種工況。在這些不同工況下,功率模塊需要承受不同的負載和溫度變化。傳統封裝工藝中的鍵合線在熱應力、電遷移等因素的作用下容易失效,導致功率模塊的可靠性降低。特別是在高溫、高濕等惡劣環境下,壽命會進一步縮短,從而增加車輛的維修成本和停機時間。
到這里,傳統封裝的三類短板已經很清晰:電走得不夠短、熱走得不夠直、界面不夠硬。接下來我們就進入解決路線:這條芯片嵌入式面板級功率封裝,到底承諾解決什么、靠什么解決?

圖片來源:SysPro
1.3 這條路線的核心承諾:更短、更低、更熱通、更易規模化
上一節我們聊了"問題清單"。這一節我們談談"目標函數"。
如果用一句話概括這,就是:把芯片埋進去,把互連改成厚銅 RDL/電鍍銅,把熱通道做成雙面/直通,把制造平臺提升到面板級。

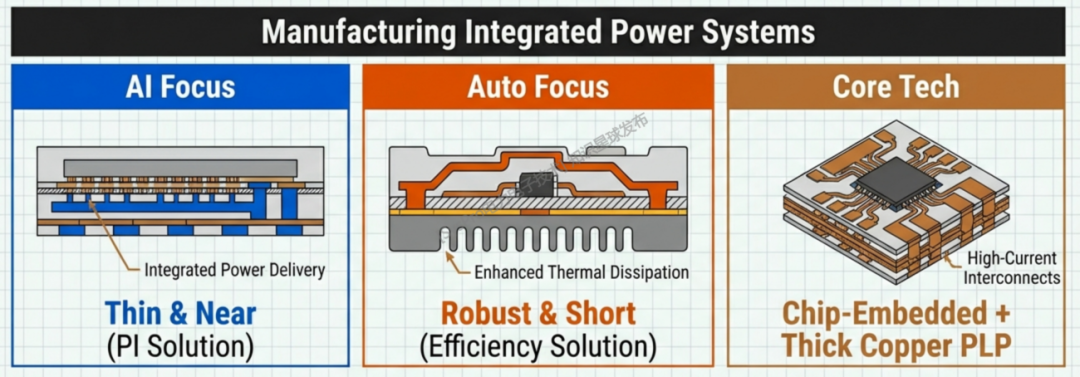

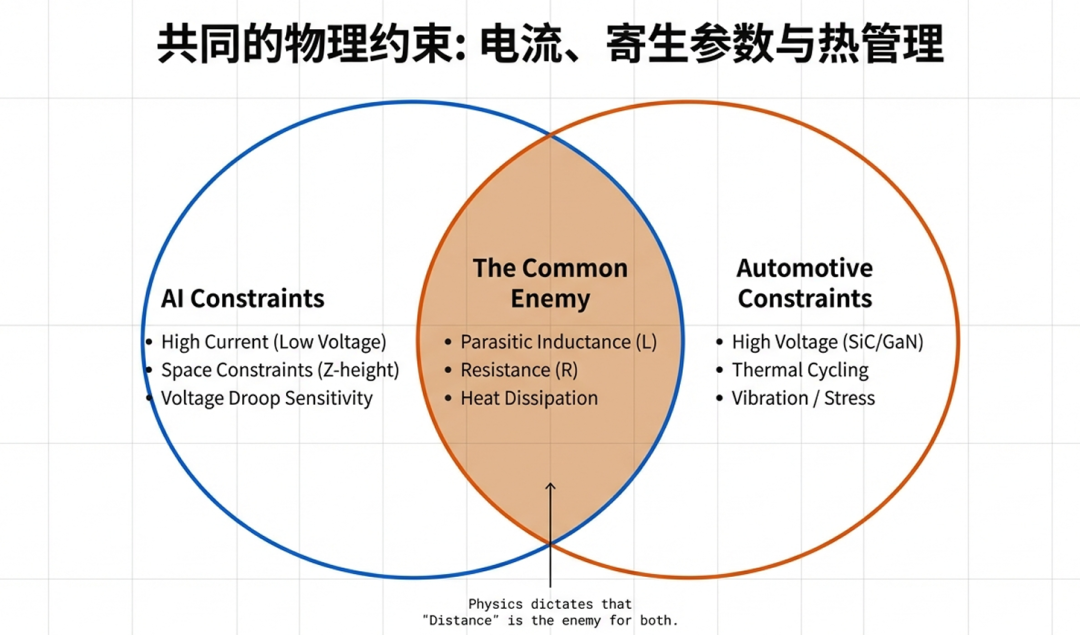

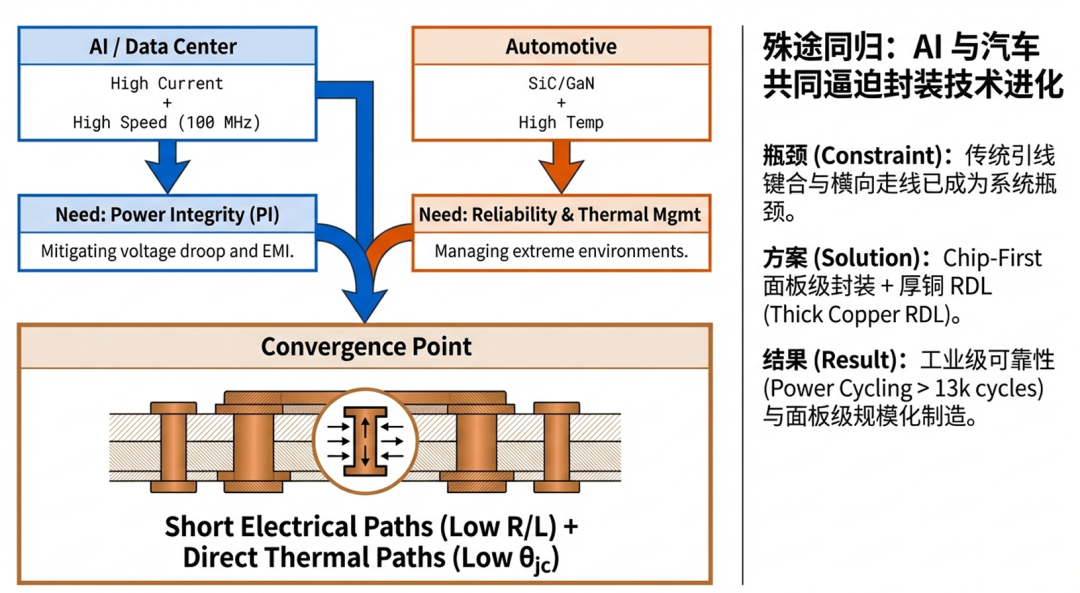

其實,所有的新的技術路線都不是憑空冒出來的,它是把問題逐條對應成工程目標,然后再選最合適的結構與制造平臺去滿足這些目標。正如下圖所示的,AI/數據中心和電動汽車,其對器件的底層需求其實是類似的,對于我們開發人員的要求也是殊途同歸。
那么它到底怎么實現?下面進入我們的核心內容:路線拆解。

圖片來源:SysPro
02
路線總覽:兩條策略 + 三類實現平臺
(知識星球發布)
2.1 兩條策略:RDL-first vs Chip-first(聊聊工藝差異與尺度)...

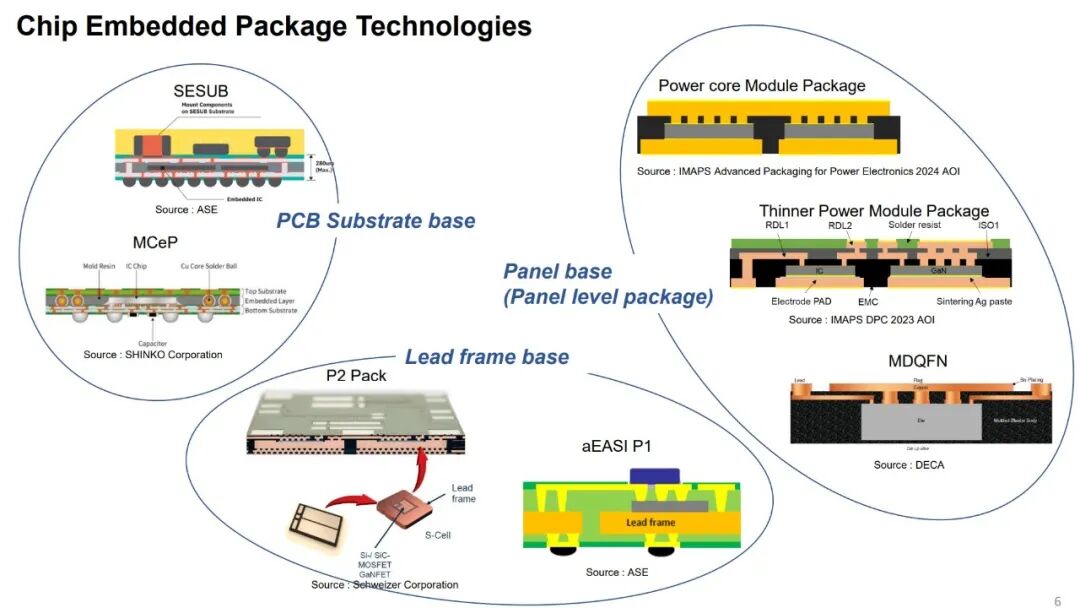

2.2 三類芯片嵌入形態:PCB 基、引線框基、面板級并行封裝...
2.3 為什么面板級更可產業化?...

圖片來源:AOI
03
面向 AI / 數據中心:把電源做薄、做近、做成"供電結構件"
(知識星球發布)

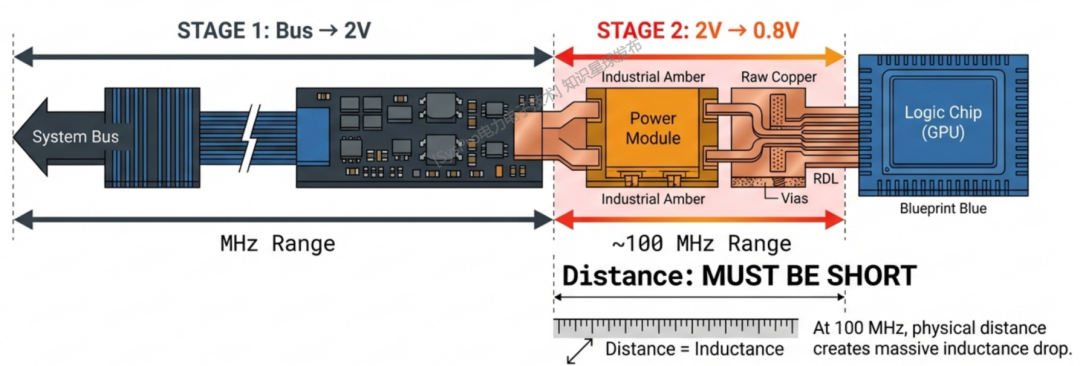

3.1 AI Hub 供電結構的兩級調壓:從 MHz 到 100 MHz...

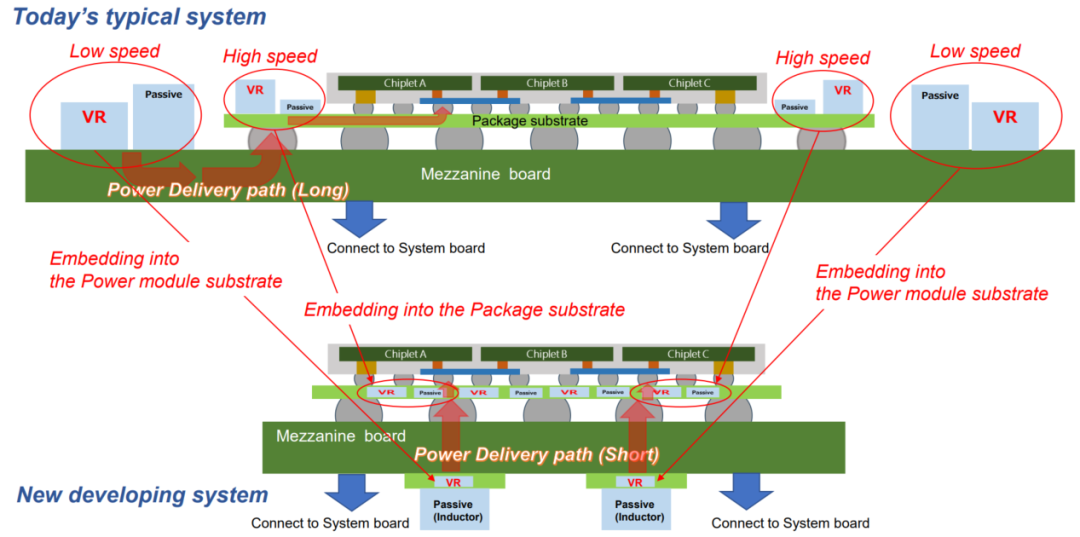

3.2 為什么"距離"決定電源完整性(PI)...

圖片來源:SysPro

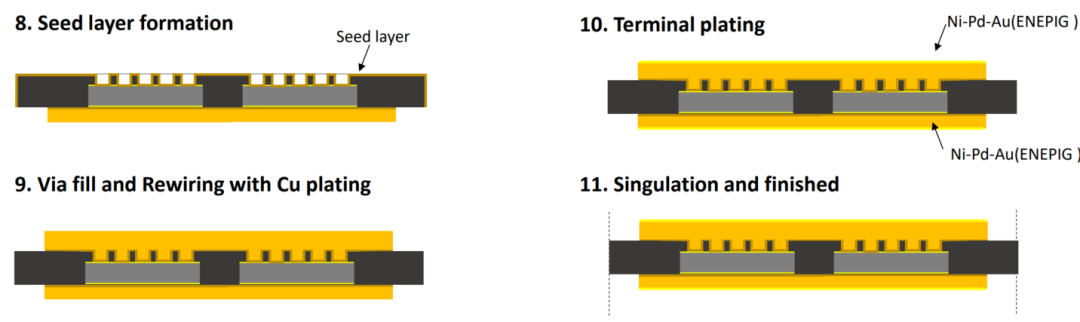

3.3 面板級芯片嵌入電源模塊的結構與流程要點...
3.4 關鍵量化指標:熱阻、厚度、翹曲、并行走線長度...
3.5 進一步一體化:在封裝里"做出電感"以支撐高速 Buck...

圖片來源:AOI
04
面向汽車:從線焊模塊走向“面板級功率子模塊 + 芯粒并聯”
(知識星球發布)
4.1 車端功率封裝的典型結構譜系與痛點...

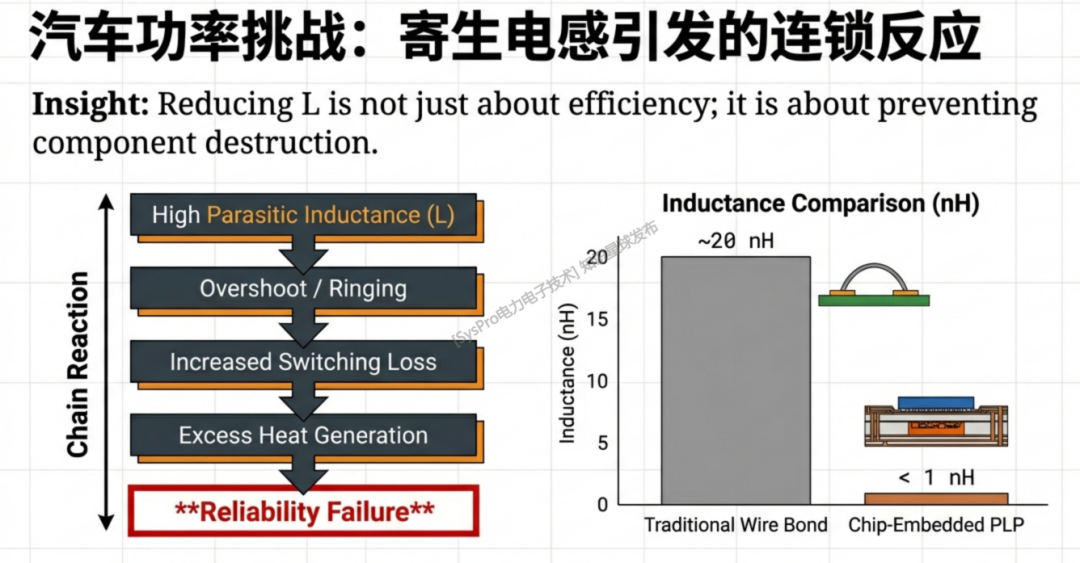

4.2 寄生電感為什么會成為"效率/EMI/可靠性"的共同根因...

圖片來源:SysPro

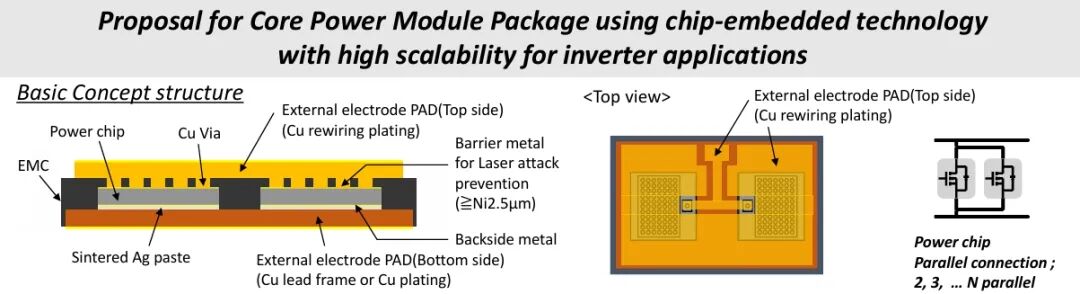

4.3 芯粒并聯:用小芯片解決 SiC 大芯片良率與制造約束...
4.4 雙面散熱與全銅互連:讓功率回路同時"電短、熱短"...

圖片來源:網絡
05
互連革命:從銀燒結到“雙面直接銅電鍍”
(知識星球發布)
5.1 先把電阻賬算清:為什么銀燒結層成了關鍵瓶頸...
5.2 雙面直接銅電鍍的工藝邏輯:把"最不穩定的那層"拿掉...

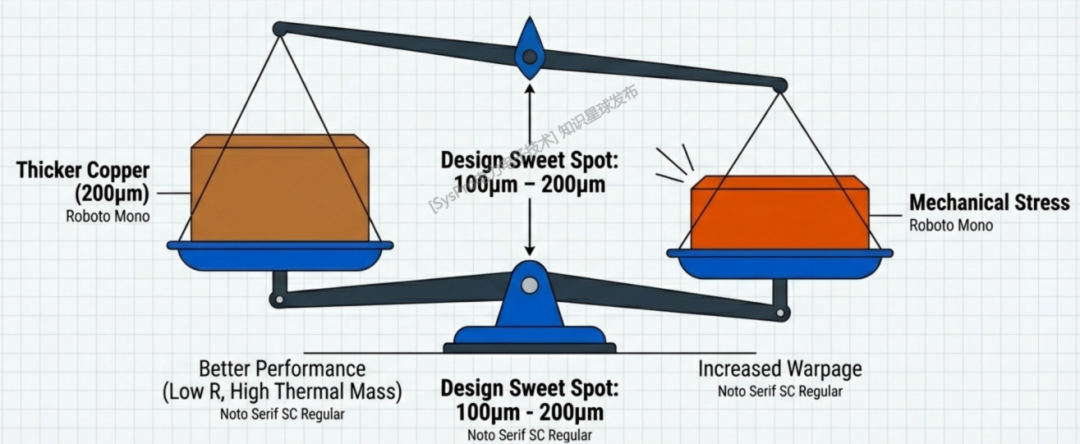

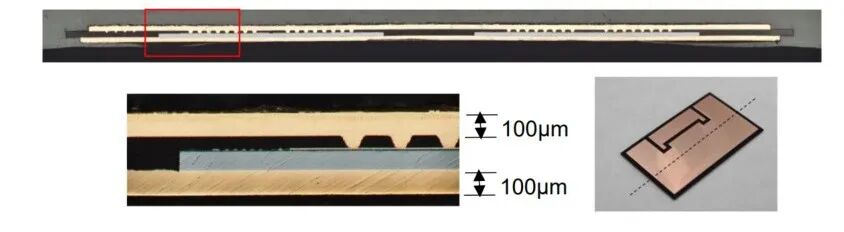

5.3 厚銅(100/200 μm)互連:電、熱、可靠性的三方權衡...

圖片來源:SysPro
06
可靠性驗證的方法指南
(知識星球發布)
6.1 為什么必須做功率循環(Power Cycling)...
6.2 試樣設計:兩種銅厚與關鍵觀察點...

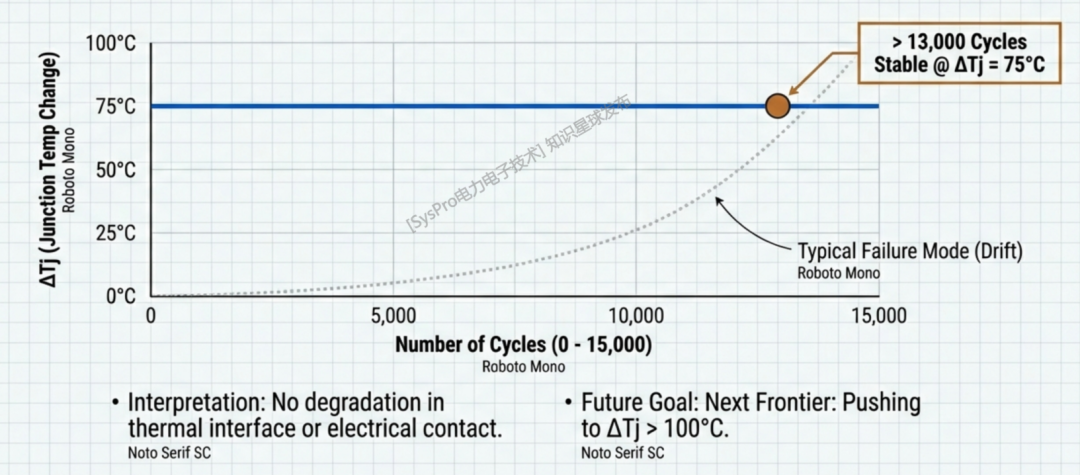

6.3 關鍵結果解讀:10000+ cycles...
6.4 ΔTj > 100℃ 的工程化門檻在哪里...

圖片來源:SysPro
07
工程化與產能:面板級封裝產業化背后的秘密
(知識星球發布)
7.1 為什么強調 in-house...
7.2 產能擴展邏輯與意義...

圖片來源:AOI

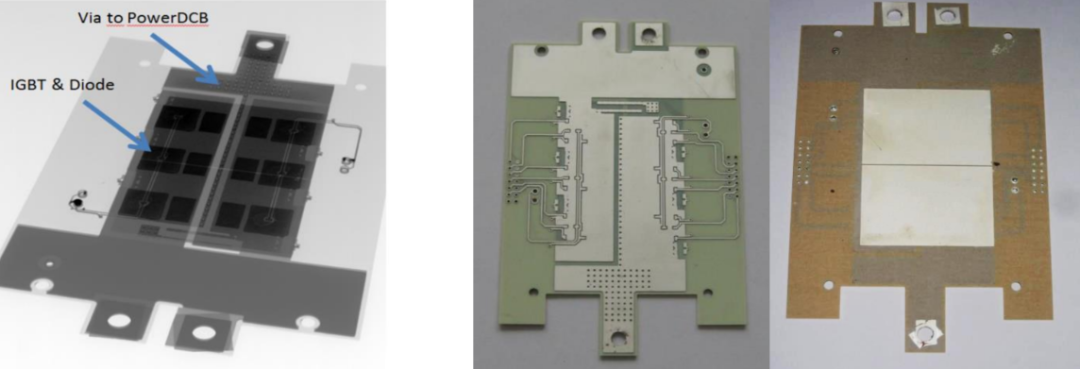

7.3 材料協同:高導熱 + 高Tg的目的...

圖片來源:Fraunhofer
08
總結
(知識星球發布)
...

圖片來源:SysPro
